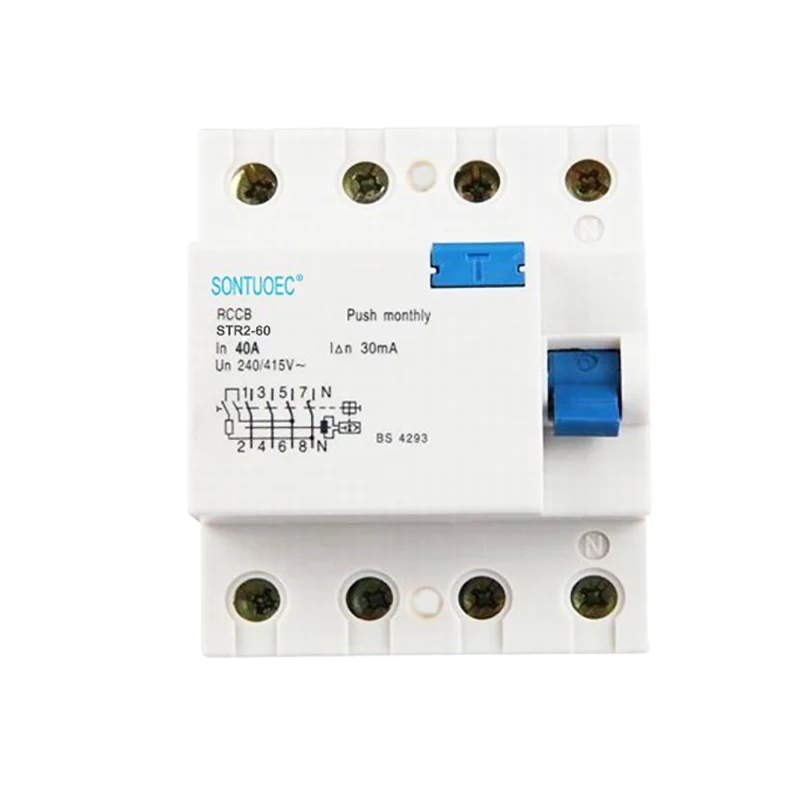

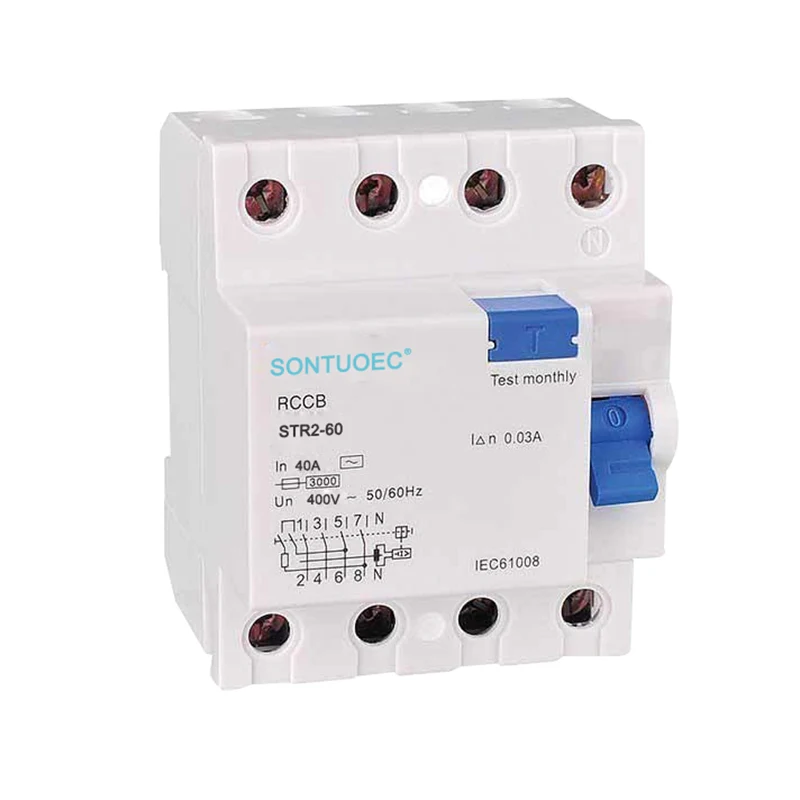

4p 63a /30mA RCD vahelduvvoolu tüüp

See 4P 63A /30mA RCD AC tüüpi käivitab RCD sisemise lahtiühendamise mehhanismi, põhjustades RCD -d toiteallika kiiresti katkestamise, kaitstes sellega elektriseadmete ja töötajate ohutust.

Saada päring

Tootekirjeldus

Standard	IEC61008-1
Pooluste arv	2p, 4p
Hinnatud vool (a)	16 ,, 25,32,40,63
Hinnatud jääk Vool (in) (MA)	10,30,100,300,500
Hinnatud jääk Mitteoperatsioonivool (INO) (MA)	≤0,5in
Nimite pinge (V)	AC 230/240
Nimite pinge (V)	AC 230/400
Jääkvool Ulatus	0,5in ~ sisse
Jääkvooluaeg	≤0,3S
Lühisaal Maht (ICU)	6000A
Vastupidavus	4000
Kaitse kraad	IP20

põhikontseptsioon

 4p: näitab, et see 4p 63a /30mA RCD vahelduvvoolu tüüp on neljapooluseline lüliti, st see saab kontrollida nelja vooluahela sisselülitamist üheaegselt. Seda disaini kasutatakse tavaliselt rakendustes, kus faas, null ja kaks maapealset juhtmet tuleb samal ajal maha lõigata, et tagada lekke või rikke korral vooluahela täielikult ära lõigata, et tagada elektriohutuse kõrgem tase.

 63a: näitab, et RCD on hinnangul 63 amprit, mis on maksimaalne vooluväärtus, mida RCD suudab pidevalt kanda, põhjustamata ülekuumenemist ega kahjustusi.

 30mA: näitab, et RCD lekketoiming on 30 milliampi, st kui elektrisüsteemi lekkevool ületab seda väärtust, katkestab RCD kiiresti toiteallika, et kaitsta isiklikku ohutust ja vältida õnnetusi, näiteks elektrilisi tulekahjusid.

 RCD: jääkvoolu seade, elektrivoolu (st lekkevool) tuvastamiseks elektrisüsteemis ja toiteallika katkestamiseks.

 Tüüp: see tähendab, et RCD on tüüp, st see võib õigesti toimida nii AC kui ka pulseeriva DC jääkvoolu korral (sujuv alalisvoolu voolu ≤6 mA võib lubada üleastuda). Seda tüüpi RCD sobib vooluringide jaoks, kus on palju elektroonilisi seadmeid, näiteks majapidamisseadmeid, kontorisseadmeid, arvuteid ja muid kohti.

Operatsiooni põhimõte

RCD tööpõhimõte põhineb jääkvoolu trafol. Kui elektrisüsteemis ilmneb tasakaalustamata vool (s.o leke), tuvastab jääkvool trafo selle tasakaalustamata voolu ja genereerib lekkevooluga võrdelise magnetilise voo. See magnetvoog käivitab RCD sisemise lahtiühendamise mehhanismi, põhjustades RCD toiteallika kiiresti katkestamise, kaitstes sellega elektriseadmete ja töötajate ohutust.

Rakenduse stsenaarium

Tööstuslik võimsus: tööstuskeskkonnas on suure hulga elektriseadmete ja keerukate vooluahelate süsteemide olemasolu tõttu vaja kasutada 4p 63a /30mA RCD A -tüüpi, et pakkuda terviklikku elektriohutuse kaitset.

Kommerts: kaubanduslikes ruumides nagu kaubanduskeskused, hotellid jne, kus on suur inimeste ja elektriseadmete kontsentratsioon, on seda tüüpi RCD vajalik ka elektriohutuse tagamiseks.

Tipptasemel elamud: mõnes tipptasemel elukohas valitakse ka 4p 63a /30mA RCD tüüp, et pakkuda kõrgemat elektriohutuse kaitset.
