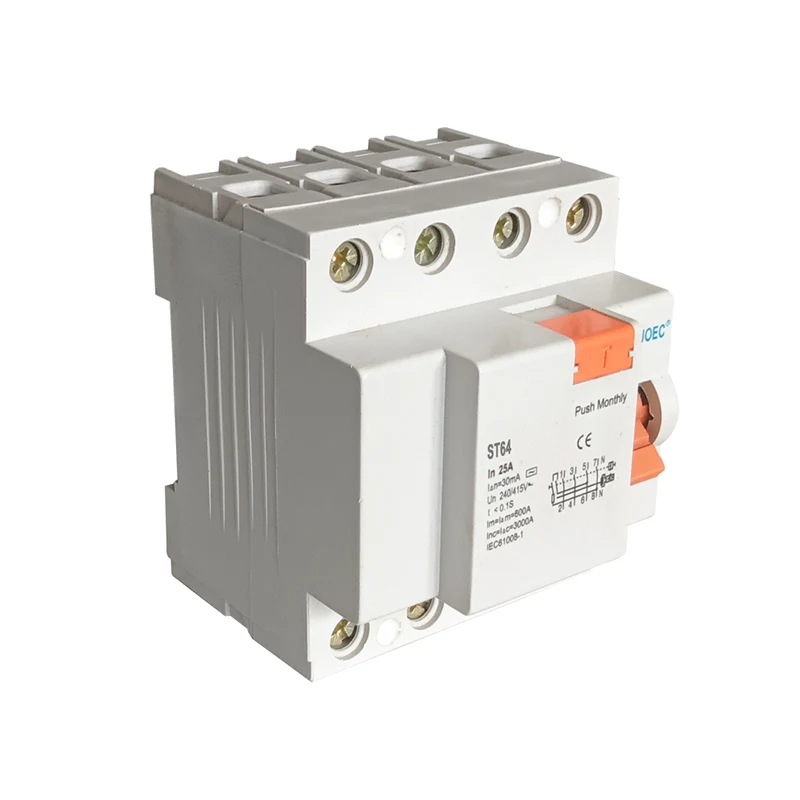

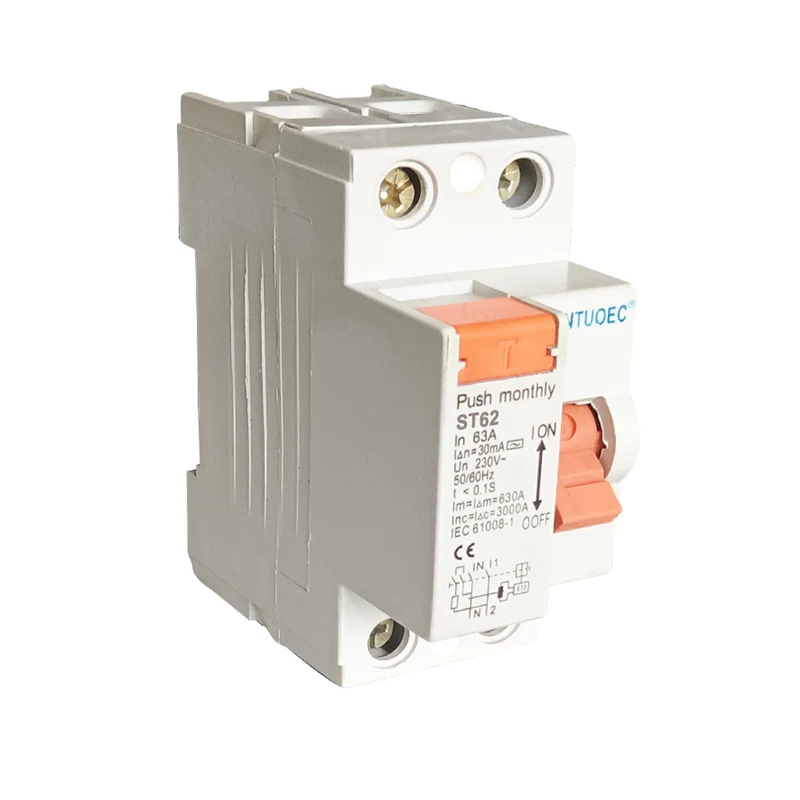

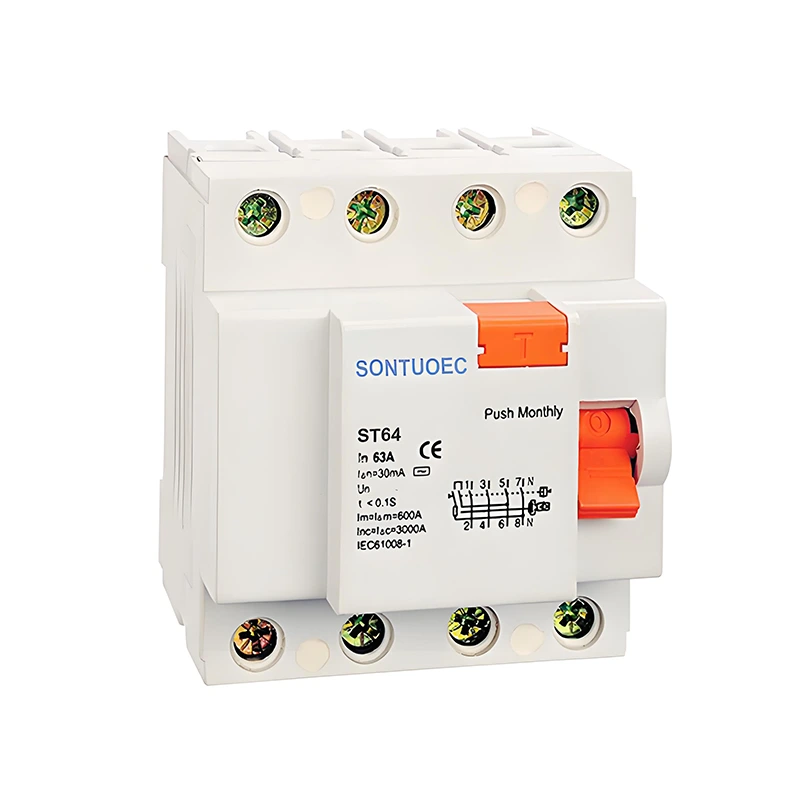

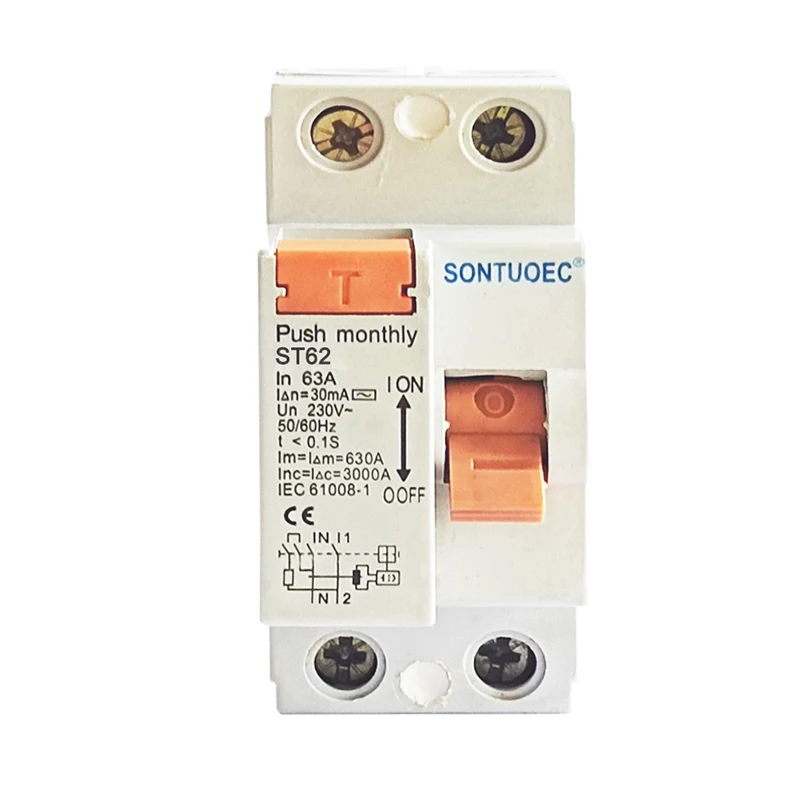

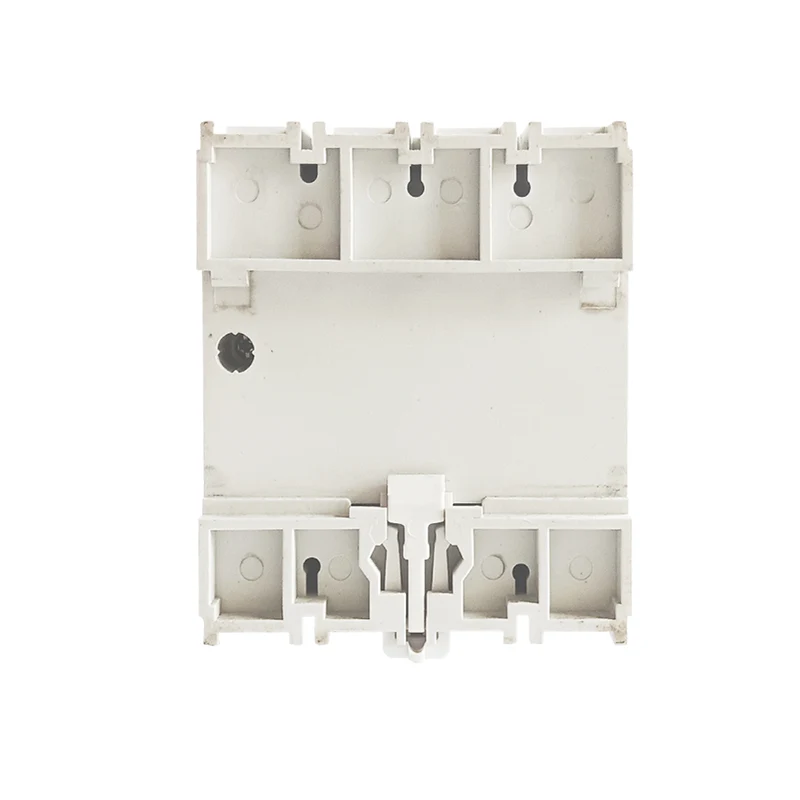

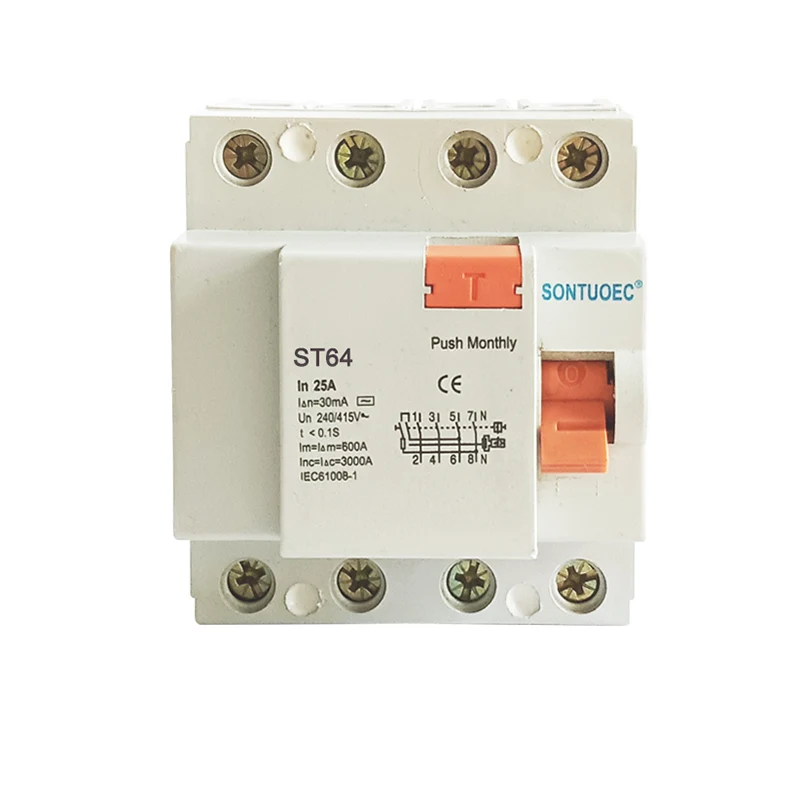

4P 63A /30mA jääkvoolu kaitselüliti

4p 63A /30mA jääkvoolu kaitselüliti on jääkvoolu kaitselüliti, milles on neli poolust (P), mille nimivool on 63A ja jääkitoimingvool (st lekkevool) 30mA -ga. RCCB -d kasutatakse peamiselt vooluringi jääkvoolude detekteerimiseks ja kui see voolu vooluhulk ACCICAT -i voolab, ja see voolab vooluhulgast, mis ületab seadistusväärtust, mis ületab seadistusväärtuse, seadistamisvoolu, mis ületab seadistusväärtuse, seadistamisvoolu, mis on seadistatud väärtuskirjutus, mis on seadistatud väärtuskirjaga, mis on seatud väärtusküljel, et see ületab seadistusvoolu, mis ületab vooluhulga vooluhulga, et see ületab vooluhulga, mis on seatud väärtusküljel. tulekahjud.

Mudel:ST60

Saada päring

Tootekirjeldus

Standard:	IEC 61008-1
Mudel:	ST60
Jääkvooluomadused:	Ja ja ja
Poolus nr:	2p, 4p
Hinnatud vool:	16a, 25a, 32a, 40a, 63a;
Hindatud pinge:	230/400 V AC
Hindatud sagedus:	50/60Hz
Hinnatud jääkvool IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Hinnatud jääk mittetöötav vool I ΔNO:	≤0,5iΔn
Hinnatud tingimuslik lühisevool INC:	6000A
Hindatud tingimuslik jääklülitus Praegune IΔC:	6000A
Kolmimise kestus:	Hetkeline komistamine ≤0,1sek
Jääkjooneline vahemik:	0,5IAn ~ iΔN
Elektromehaaniline vastupidavus:	4000 tsüklit
Kinnitusmoment:	2.0NM
Ühendusterminal:	Kruvi klemmi samba klemm klambriga
Installimine:	35 mm dini raudtee kinnitamine

Operatsiooni põhimõte

4p 63a /30mA tööpõhimõte jääkvoolu kaitselüliti põhineb elektromagnetilise induktsiooni põhimõttel. Kui vooluringi jääkvool ületab komplekti väärtust, genereeritakse jääkvooluga võrdev magnetvoog ja see voog juhib vabastamismehhanismi toimima, pannes kaitselüliti kiiresti vooluahela katkestama. Samal ajal on RCCB-l ka ülekoormus ja lühise kaitse funktsioon, kui vooluahelas ületab nimiväärtust, käivitab see ka eemaldamismehhanismi toime.

Peamised omadused

Neljapooluseline disain: 4P tähendab, et kaitselülitil on neli klemmi, mida tavaliselt kasutatakse kolmefaasilises nelja- või ühefaasilises kolmejuhtmelises vooluringis, mis on võimeline samal ajal ära lõikama kõik faasi ja null (või neutraalsed) voolud.

Kõrge nimivool: 63A nimivool muudab kaitselüliti suurema koormuse kandmiseks, mis sobib suure võimsusega elektriseadmete kaitseks.

Tundlik lekete tuvastamine: 30 mA jääkvooluvool on väga madal, mis suudab pisikese lekke vooluringis kiiresti tuvastada ja vooluringi õigeaegselt ära lõigata, et tagada personali ja seadmete ohutus.

Ohutu ja usaldusväärne: RCCB võtab kasutusele täiustatud vabanemismehhanismi ja suurepäraste elektriliste ja mehaaniliste omadustega kontaktmaterjalid, mis tagab vooluringi õigeaegse katkestamise selliste rikke korral nagu ülekoormus, lühend ja leke õnnetuste vältimiseks.

Rakenduse stsenaarium

4P 25A/30mA RCCB kasutatakse laialdaselt erinevates olukordades, mis vajavad elektrilist kaitset, näiteks:

Elamu- ja ärihooned: kasutatakse elektriseadmete ja isikliku ohutuse kaitsmiseks, takistades elektrilöögi õnnetusi ja elektrilisi tulekahjusid.

Tööstuslikud tootmisliinid: kasutatakse elektriseadmete, näiteks mootorite, trafode ja muude elektriseadmete kaitsmiseks normaalse töö eest, takistades lekke, ülekoormuse ja muude põhjuste tõttu seadmete kahjustusi ja seiskamist.

Avalikud rajatised: näiteks haiglad, koolid, raamatukogud ja muud kohad, mida kasutatakse elektriseadmete ohutu kasutamise ja töötajate elektri ohutu kasutamise tagamiseks.

4P 63A /30mA Residual Current Circuit Breaker
