4P 40A/10mA rikkevoolu kaitselüliti

4P 40A/10mA rikkevoolu kaitselüliti on 4 poolusega (st 3-faasilised tulekahju- ja nulljuhtmed) rikkevoolukaitselüliti, mille nimivõimsus on 40 amprit ja mis on võimeline automaatselt katkestama vooluahela, kui tuvastatakse, et vooluahela rikkevool on 10 milliamprit või üle selle. Seadet kasutatakse peamiselt elektritulekahjude ja elektrilöögiga seotud õnnetuste vältimiseks ning inimeste ja seadmete ohutuse tagamiseks.

Mudel:ST3FP60

Saada päring

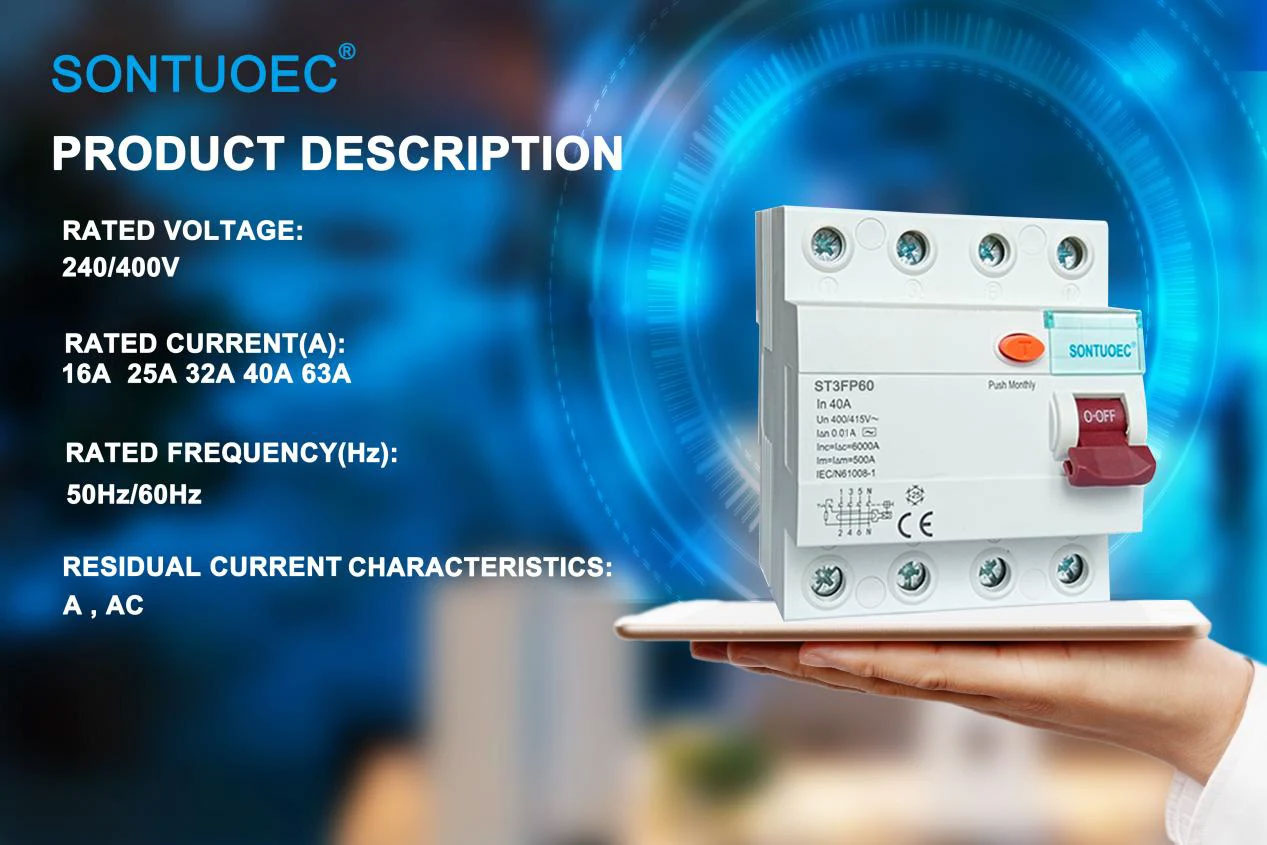

Tootekirjeldus

Mudel:	ST3FP60
STANDARDNE	IEC61008-1
Jääkvoolu omadused:	Ja, ja
Pole nr:	2P, 4P
Nimivool:	16A, 25A, 32A, 40A, 63A;
Nimipinge:	230/400V AC
Nimisagedus:	50/60 Hz
Nominaalne tööjääkvool IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominaalne mittetöötav jääkvool I Δnr:	≤0,5IΔn
Nimitingimuslik lühisvool Inc:	6000A
Nimetatud tingimuslik jääklühis praegune IΔc:	6000A
Reisi kestus:	Hetkeline väljalülitus≤0,1sek
Jääkväljalülitusvoolu vahemik:	0,5IΔn~IΔn
Elektromehaaniline vastupidavus:	4000 tsüklit
Kinnitusmoment:	2,0 Nm
Ühendusterminal:	Kruviklemm Sambaklemm koos klambriga
Paigaldamine:	35 mm Din siinile kinnitus

Toimimispõhimõte

Selle kaitselüliti tööpõhimõte põhineb voolu tasakaalu põhimõttel. Normaaltingimustes peaksid vooluahelasse sisenevad ja sealt väljuvad voolud olema koormust läbivas liinis võrdsed. Kui aga liinis on isolatsiooniviga või kui inimene puutub vooluringiga kokku, võib see kaasa tuua voolulekke, mis muudab vooluahelasse sisenevad ja sealt väljuvad voolud tasakaalustamata. Sel hetkel tuvastab kaitselüliti sees olev voolutrafo selle tasakaalustamata voolu ja muudab selle elektrisignaaliks. Elektrooniline vooluahel võimendab, võrdleb ja töötleb seda signaali ning kui signaal jõuab eelseadistatud läviväärtuseni, st kui jääkvool jõuab 10 milliamprini või ületab selle, katkestab kaitselüliti vooluahela kiiresti.

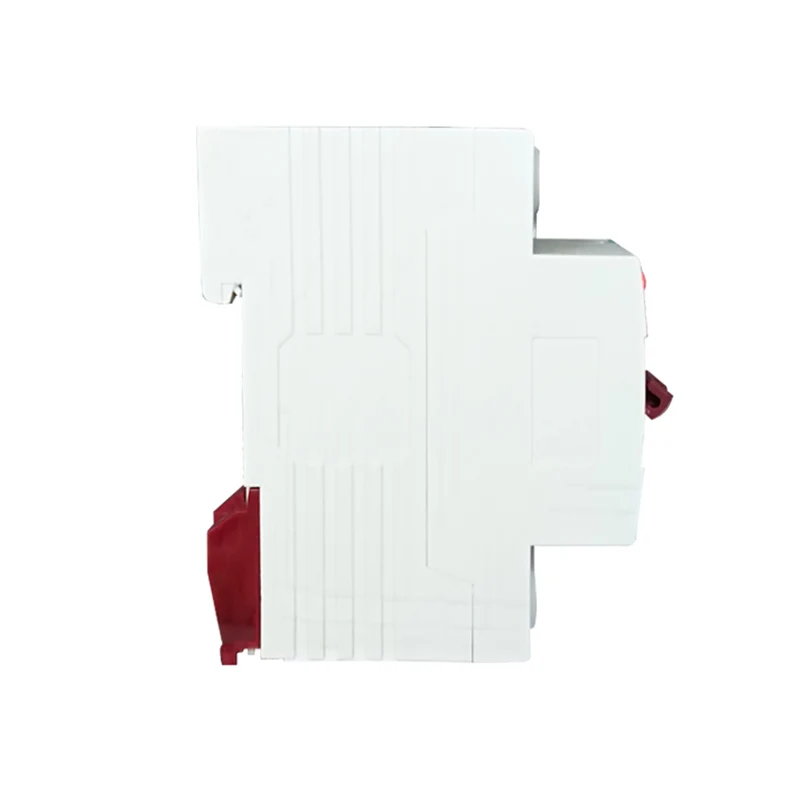

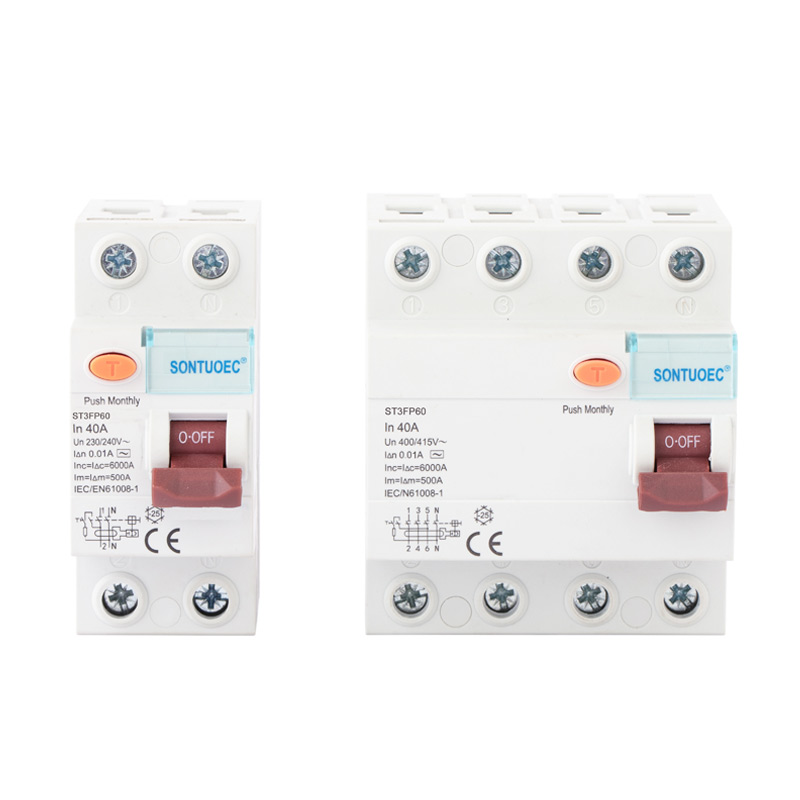

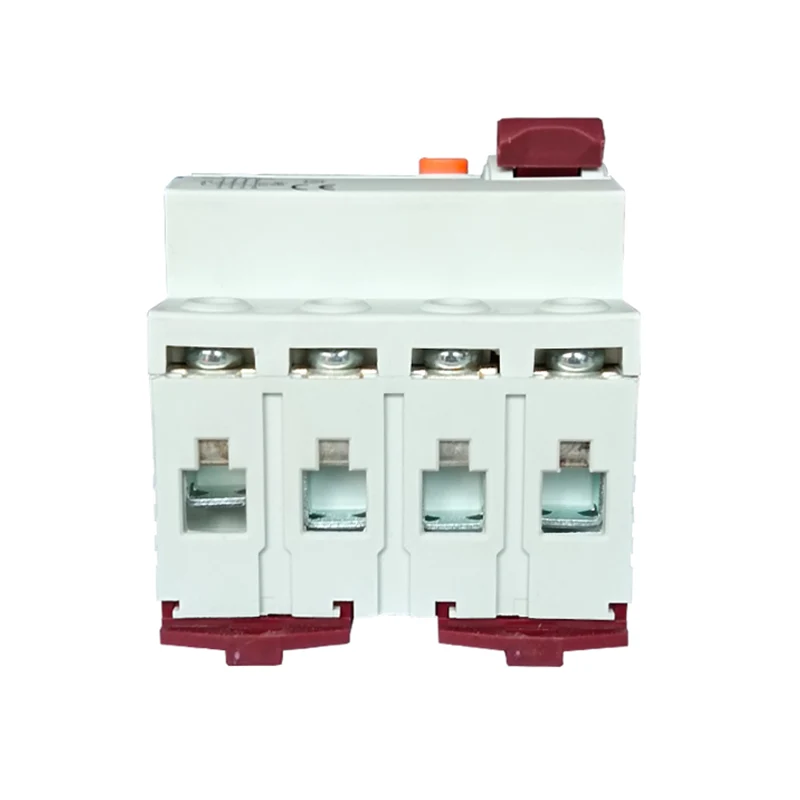

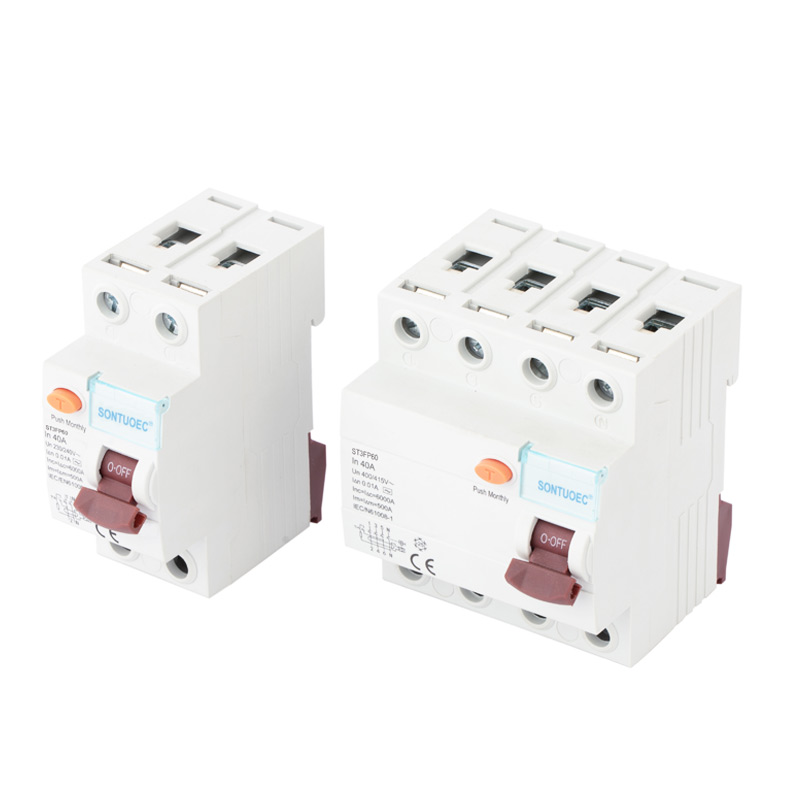

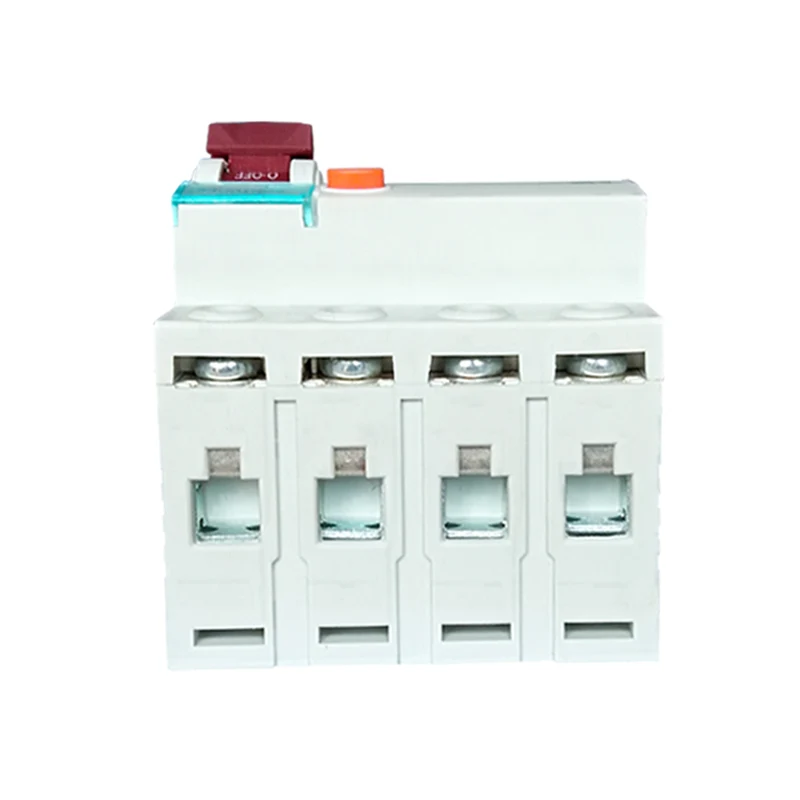

4P 40A/10mA Residual Current Circuit Breaker

Peamised omadused

Kõrge tundlikkus: suudab tuvastada väikese lekkevoolu (10 mA) ja õigeaegselt katkestada vooluringi, et vältida elektritulekahjusid ja elektrilöögiga seotud õnnetusi.

Kiire reageerimine: kui lekkevool on tuvastatud, katkestab kaitselüliti vooluringi väga lühikese aja jooksul (tavaliselt kümnete millisekundite jooksul).

Mitmekülgsus: lisaks põhilisele lekkekaitsefunktsioonile võib kaitselülitil olla ka ülekoormus- ja lühisekaitse funktsioone.

Lihtne paigaldada ja hooldada: tavaliselt on sellel modulaarne disain, mida on lihtne paigaldada ja lahti võtta. Samal ajal muudab selle lihtne sisemine struktuur selle hooldamise ja kapitaalremondi lihtsaks.
