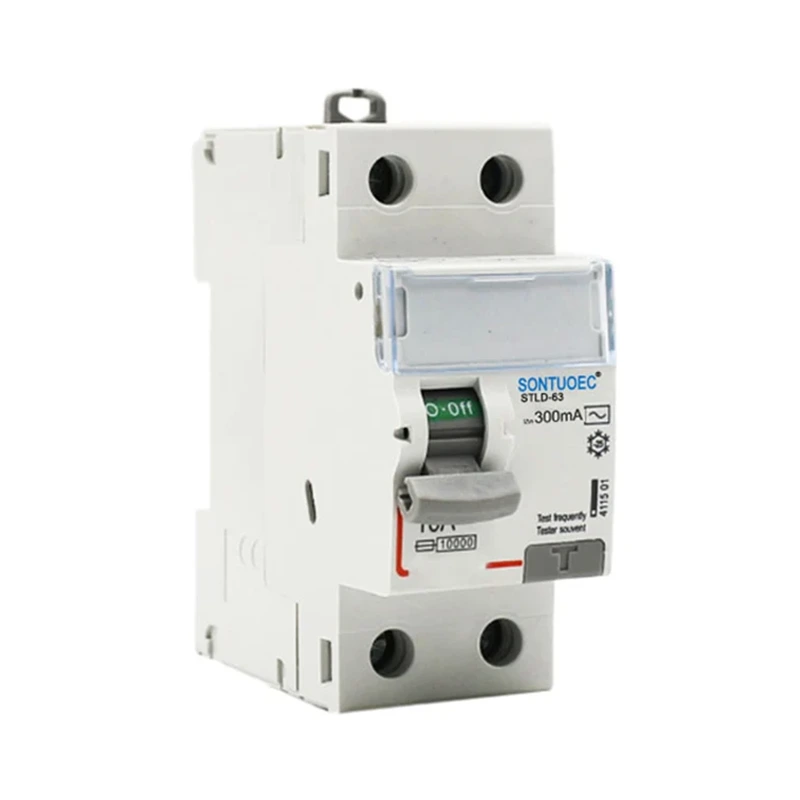

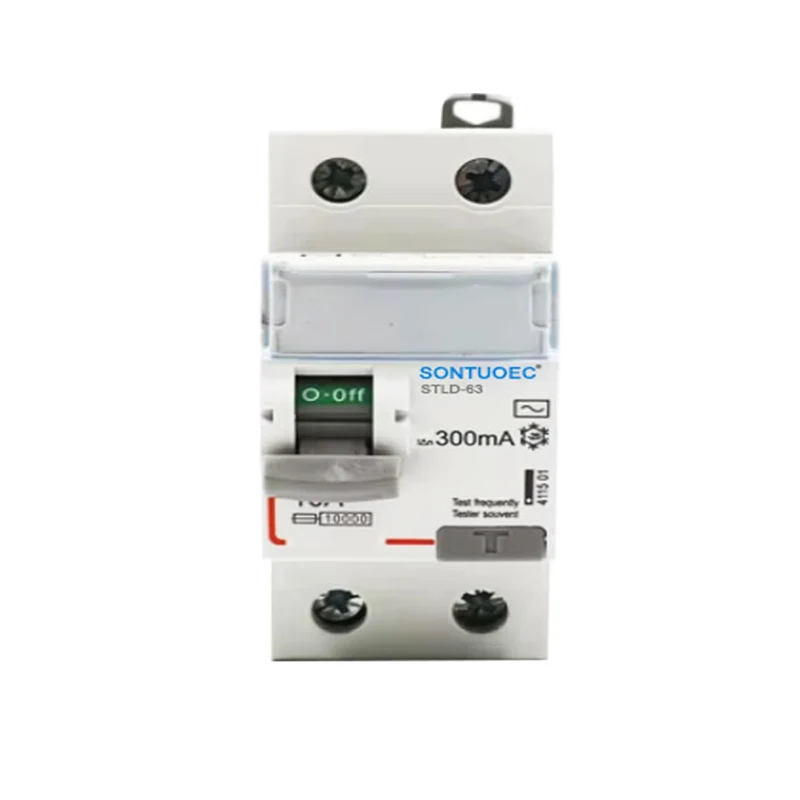

2p 63a/30mA RCD AC tüüpi tööpõhimõte põhineb jääkvoolu trafol. Kui elektrisüsteemis ilmneb tasakaalustamata vool (s.o leke), tuvastab jääkvool trafo selle tasakaalustamata voolu ja genereerib lekkevooluga võrdelise magnetilise voo. See magnetvoog käivitab RCD sisemise vabastamise mehhanismi, põhjustades RCD toiteallika kiiresti katkestamise.
Mudel: |
Elektromagnetiline tüüp; Elektrooniline tüüp |
Standard | IEC 61008-1 |
Jääkvooluomadused: |
Ja ja ja |
Poolus nr: |
2p, 4p |
Hinnatud vool: |
16a, 25a, 32a, 40a, 63a; |
Hindatud pinge: |
230/400 V AC |
Hindatud sagedus: |
50/60Hz |
Hinnatud jääkvool IΔN: |
10mA, 30mA, 100mA, 300mA, 500mA |
Hinnatud jääk mittetöötav vool I ΔNO: |
≤0,5iΔn |
Hinnatud tingimuslik lühisevool INC: |
6000A |
Hindatud tingimuslik jääklülitus Praegune IΔC: |
6000A |
Kolmimise kestus: |
Hetkeline komistamine ≤0,1sek |
Jääkjooneline vahemik: |
0,5IAn ~ iΔN |
Elektromehaaniline vastupidavus: |
4000 tsüklit |
Kinnitusmoment: |
2.0NM |
Ühendusterminal: |
Kruvi klemmi samba klemm klambriga |
Installimine: |

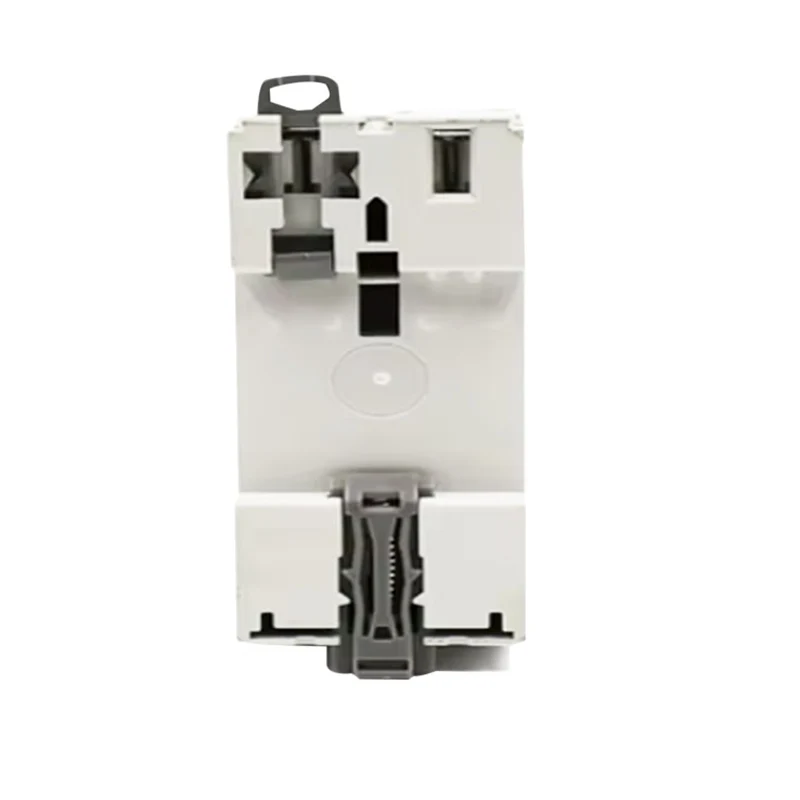

35 mm dini raudtee kinnitamine |
2p: näitab, et see RCD (jääkvoolu seade) on bipolaarne lüliti, st see saab juhtida kahe rea sisselülitamist korraga. Seda disaini kasutatakse tavaliselt siis, kui nii faasi kui ka nulljooned tuleb samal ajal maha lõigata, et tagada vooluahela lekke või rikke korral täielikult ära lõigatud, hoides ära ohutusõnnetused nagu elektrilöögid või elektrilised tulekahjud.
63a: näitab, et RCD on hinnatud 63 amprit. Nimevool on maksimaalne vooluväärtus, mida RCD suudab pidevalt kanda, põhjustamata ülekuumenemist ega kahjustusi. Praktilistes rakendustes tuleks sobiv nimivool valida vastavalt elektrisüsteemi koormusele.
30mA: näitab, et selle RCD lekkevool on 30 mA. Lekkevool on minimaalne vooluväärtus, mille korral RCD tuvastab lekkevoolu ja käivitab toimingu. Kui elektrisüsteemi lekkevool ületab seda väärtust, katkestab RCD toiteallika kiiresti, et kaitsta isiklikku ohutust ja vältida selliseid õnnetusi, näiteks elektripõlenguid.
RCD: jääkvoolu seade on elektrilise süsteemi (s.o lekkevool) tuvastamiseks elektrisüsteemis ja toiteallika katkestamiseks. Seda kasutatakse laialdaselt erinevates madala pingega elektrisüsteemides elektriseadmete ja personali tervikliku kaitse tagamiseks.
AC tüüp: näitab, et see RCD sobib vahelduvvoolu (AC) süsteemide jaoks. Vahelduv vool (AC) on tavaline elektrienergia edastamise viis ja seda iseloomustavad perioodilised muutused pinge ja voolu suunas, võrreldes alalisvooluga (DC). Seetõttu tuleks RCD valimisel valida sobiv mudel elektrisüsteemi tüübi (AC või DC) põhjal.
1. Parandage kaitset Maa rikke/lekkevoolu ja eraldatuse funktsiooni eest
2.Kui lühise voolutahutamisvõimsus
3. Kasutatav terminali- ja pin/kahvli tüüpi siiniühendus
4. sõrmega kaitstud ühendusklemmidega varustatud
5. Automaatne ühendage vooluahel lahti, kui maakera/lekkevool ilmneb ja ületab nimiväärtuse
6. Sõltuvalt toiteallikast ja liinipingest ning välisest häiretest, pinge kõikumisest. ---------- Suur suurusega ühendusjuhtme (35mm ühenduskaabel)
