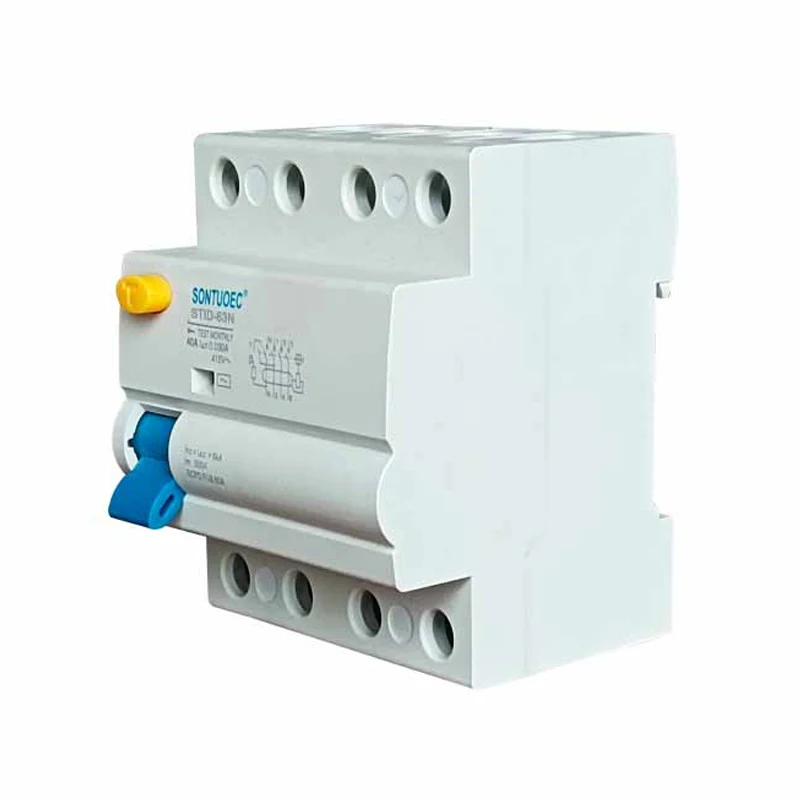

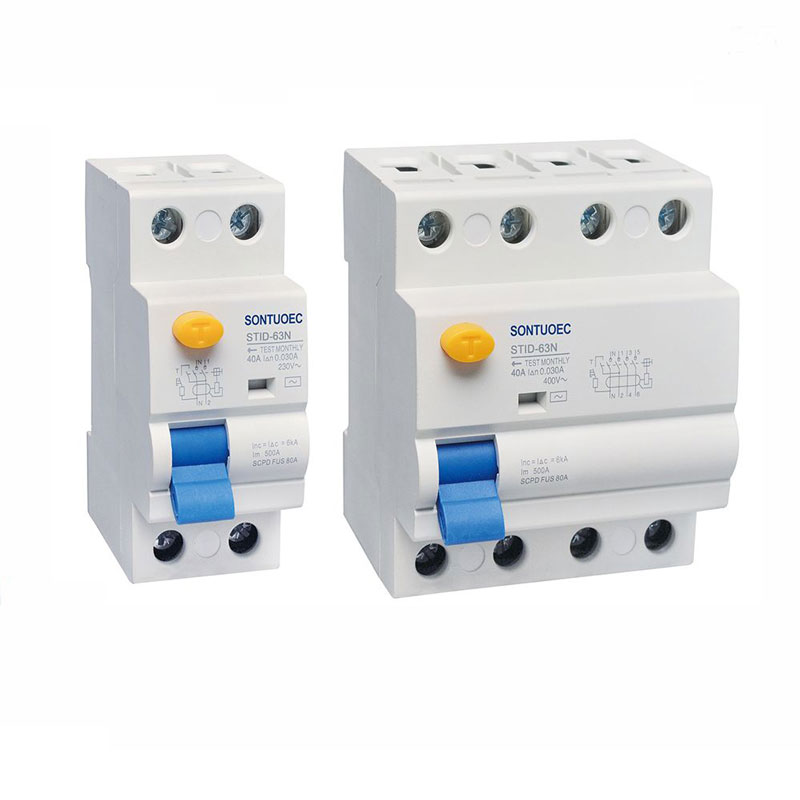

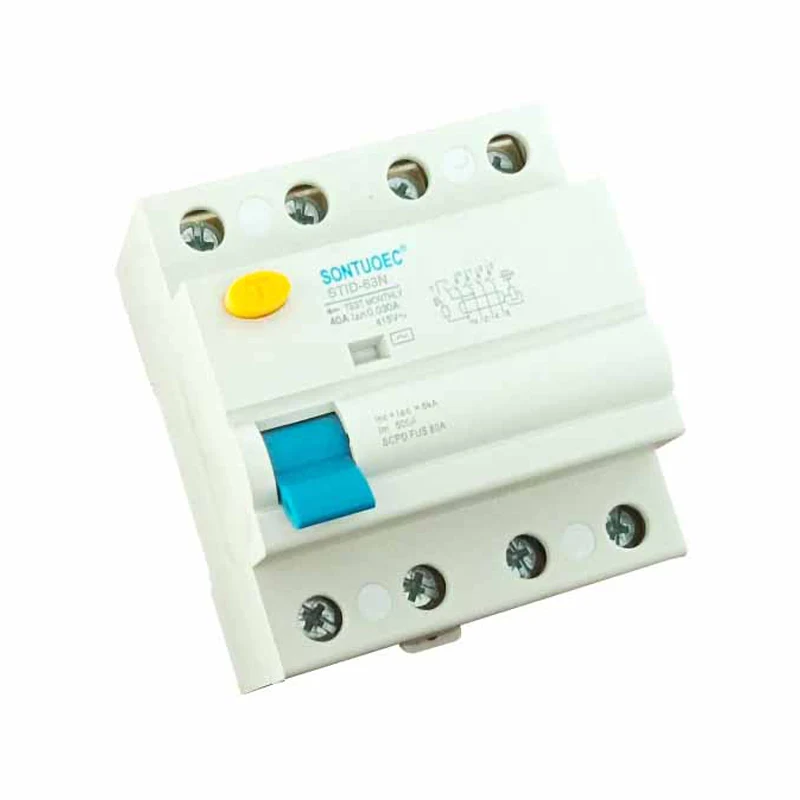

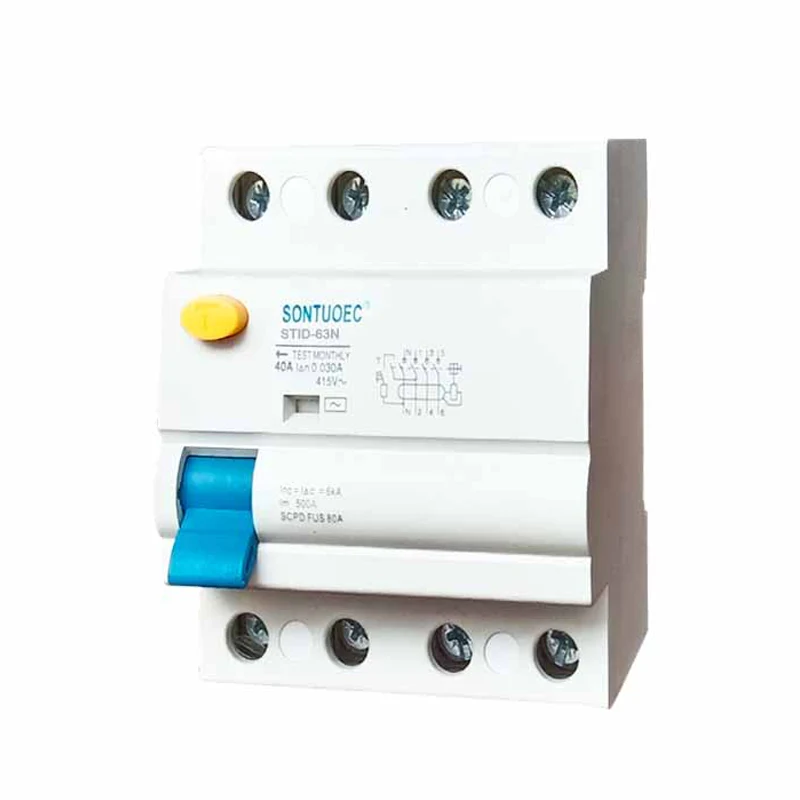

63A/100m mA jääkvoolu kaitselüliti RCCB on vooluahelas, välja arvatud tavaline töövool, mis võib tekitada seadme isolatsioonikahjustuste, personali elektrilöögi või maapealsete vead jne. RCCB peamine funktsioon on vooluringi kiiresti ära lõigata, kui jääkvool tuvastatakse nii, et see ületab elektrilööki, mis ennetab elektrilööke.
Standard: | IEC 61008-1 |
Mudel: |
Märk-63n |
Jääkvooluomadused: |
Ja ja ja |
Poolus nr: |
2p, 4p |
Hinnatud vool: |
16a, 25a, 32a, 40a, 63a; |
Hindatud pinge: |
230/400 V AC |
Hindatud sagedus: |
50/60Hz |
Hinnatud jääkvool IΔN: |
10mA, 30mA, 100mA, 300mA, 500mA |
Hinnatud jääk mittetöötav vool I ΔNO: |
≤0,5iΔn |
Hinnatud tingimuslik lühisevool INC: |
6000A |
Hindatud tingimuslik jääklülitus Praegune IΔC: |
6000A |
Kolmimise kestus: |
Hetkeline komistamine ≤0,1sek |
Jääkjooneline vahemik: |
0,5IAn ~ iΔN |
Elektromehaaniline vastupidavus: |
4000 tsüklit |
Kinnitusmoment: |
2.0NM |
Ühendusterminal: |
Kruvi klemmi samba klemm klambriga |
Installimine: |

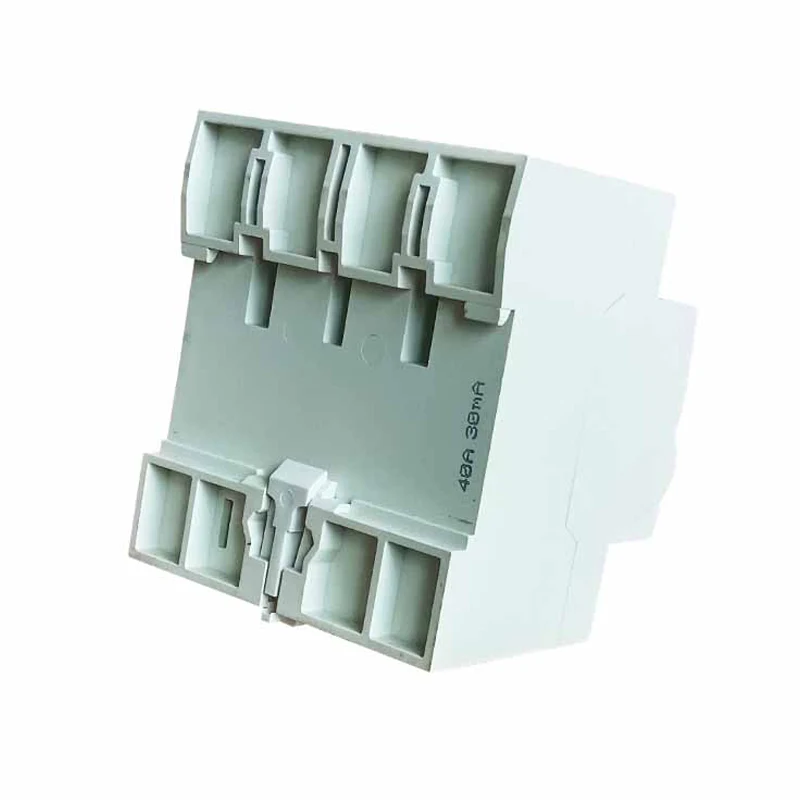

35 mm dini raudtee kinnitamine |
RCCB tööpõhimõte põhineb elektromagnetilise induktsiooni ja praeguse tasakaalu põhimõtetel. Kui vooluahela jääkvool läbib trafo, genereerib trafo vastava magnetvoo. See magnetvoog teisendatakse elektriliseks signaaliks ja töödeldakse elektroonilise vooluringi abil. Kui töödeldud elektriline signaal saavutab eelseadistatud läve, käivitab RCCB vabastamismehhanismi toimimiseks, põhjustades kaitselüliti kiiresti vooluringi.
Kõrge tundlikkus: RCCB on võimeline tuvastama väikeseid jääkvoolusid, tavaliselt alla 30 mA (täpne väärtus sõltub toote spetsifikatsioonidest), mis aitab vooluahelaid aja jooksul enne elektrisoogiõnnetuste tekkimist katkestada.
Kiire reageerimine: RCCB saab pärast jääkvoolu tuvastamist kiiresti vooluahela mõne millisekundi jooksul ära lõigata, mis takistab tõhusalt elektrilöögi õnnetusi ja elektripõlengute levikut.
Ohutu ja usaldusväärne: RCCB võtab kasutusele täiustatud elektroonilised komponendid ja lahtiühendamise mehhanismi suure usaldusväärsuse ja stabiilsusega. Samal ajal on sellel ka ülekoormus ja lühise kaitsefunktsioonid, mis võimaldavad täielikult kaitsta vooluringide ja seadmete ohutust.
Lihtne paigaldada ja hooldada: RCCB võtab tavaliselt kasutusele modulaarse disaini, kompaktse struktuuri ja hõlpsasti paigaldatavad. Sellel on ka hõlpsasti inspekteerimine ja see asendab kontakte rutiinseks hooldamiseks ja kontrollimiseks.
63A/100 mA jääkvoolu kaitselüliti RCCB kasutatakse laialdaselt erinevates olukordades, kus on vaja elektriline kaitse, sealhulgas, kuid mitte ainult:
Elamu- ja ärihooned: elektriseadmete ja isikliku turvalisuse kaitseks elektrilöögiõnnetuste ja elektriliste tulekahjude eest. Kodudes paigaldatakse RCCB -d tavaliselt jaotuskastidesse koduahelate peamise või harukaitsena.
Tööstuslik tootmisliin: seda kasutatakse elektriseadmete, näiteks mootorite, trafode jms normaalse töö kaitsmiseks ning lekkest ja ülekoormusest põhjustatud seadmete kahjustuste ja sulgemise vältimiseks. Tööstusväljale paigaldatakse RCCB -d tavaliselt elektriseadmete sisselaskeotsasse seadme kaitseseadmena.
Avalikud rajatised: näiteks haiglad, koolid, raamatukogud ja muud kohad, RCCB -sid kasutatakse elektriseadmete ohutu kasutamise ja elektri ohutu kasutamise tagamiseks personali poolt. Nendel kohtadel on tavaliselt kõrgemad elektriohutuse nõuded, seega kasutatakse RCCB -sid laiemalt.
