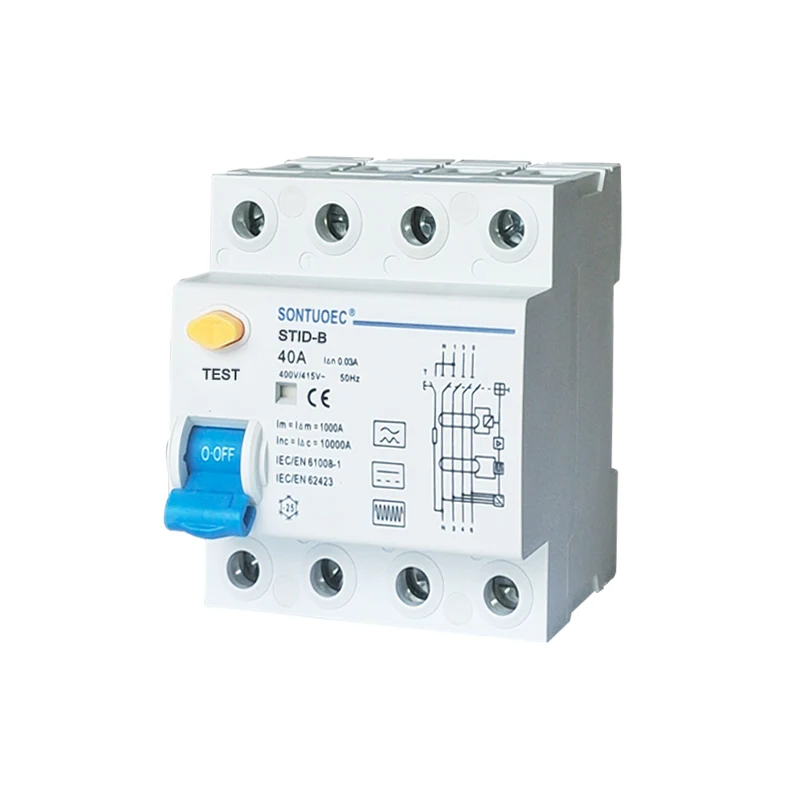

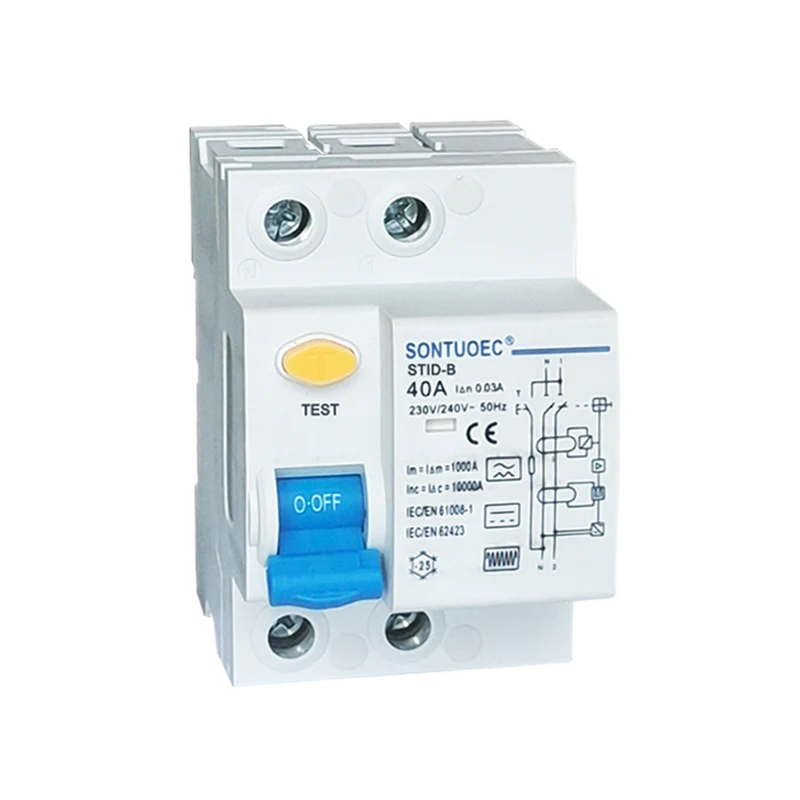

RCCB B mudeli jääkvoolu kaitselüliti

RCCB B mudeli jääkvoolu kaitselüliti kaitseb kolmefaasilise võrku korral soodustava rikkevoolu korral. Tavaliselt kasutatakse laadimisjaama, meditsiiniseadmete ja instrumentide, kontrollerite ja muutuva kiirusega draivide, taignalaengute ja muundurite (DC) valdkonnas ... STID-B vastavad IEC/EN61008-1 ja IEC/EN6243 standard.

Mudel:STID-B

Saada päring

Tootekirjeldus

Elektri- Funktsioon	Standard		IEC/EN62423 & IEC/EN61008-1
	Tüüp (tunneta maakera lainevorm)		B
	Hinnatud vool aastal	A	25,40,63
	Postid	P	1p+n, 3p+n
	Hindepinge UE	V	IP+N: 230/240 V; 3P+N: 400/415V
	Hinnatud tundlikkus i n	A	0,03,0,1,0,3
	Isolatsioonipinge kasutajaliides	V	500
	Hinnatud jääk valmistamine ja	A	500 (sisse = 25A/40A)
	purunemisvõimsus i m	A	630 (sisse = 63a)
	Lühisev vool I C	A	10000
	SCPD kaitsme	A	10000
	Pausi aeg i n all	s	≤0,1
	Hinnatud sagedus	Hz	50
	Nimetatud impulss talub pinget (1,2/5,0) UIMP	V	4000
Mehaanika omadused	Dielektriline testi pinge Ind. Fred. 1 min eest	kv	2.5
	Reostusaste		2
	Elektrielu		2000
	Mechanicai iife		10000
	Tõrkevoolu näitaja		Jah
	Kaitse kraad		IP20
	Ümbritseva õhu temperatuur (päevase keskmisega 35)	ºC	-40 ~+55ºC
	Säilitustemperatuur	ºC	-40 ~+70ºC

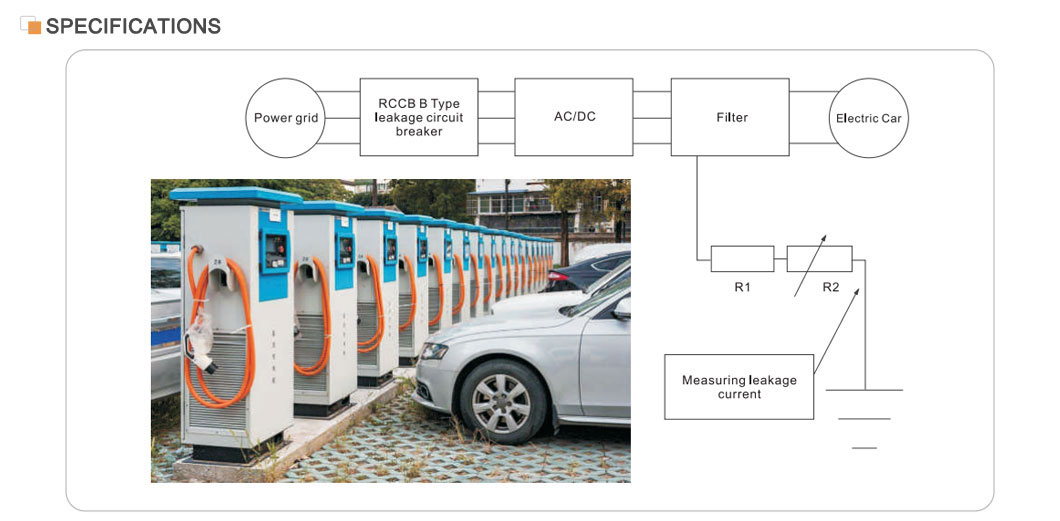

STID-B RCCB B mudeli jääkvoolu kaitselüliti sobib A tüüpi jaoks ja sobib ka alalisvoolude jääkvoolude silumiseks, alalisvoolu vooludeks, mis võivad tekkida alaldi ahelatest ja kõrgsageduslikust vahelduvvooludest. See pakub kaitset pideva rikkevoolu korral kolmefaasilistes võrkudes. STID-B-d kasutatakse tavaliselt laadimisjaamade, meditsiiniseadmete ja instrumentide, kontrollerite ja muutuva kiirusega draivide, akulaadijate ja muundurite (DC) valdkondades. STID-B vastab IEC/EN61008 ja IEC/EN62423 standarditele.

Peamised omadused

Nimevool: 40A, sobib suuremate voolu elektrisüsteemide jaoks.

Lekkekaitse: suure tundlikkuse ja täpsusega suudab see tuvastada lekkevoolu ja katkestada toiteallika väga lühikese aja jooksul.

Ohutuse jõudlus: vastab rahvusvahelistele standarditele nagu IEC/EN61008.1 ja GB16916.1, tagades toote ohutuse ja töökindluse.

Rakendusala: laialdaselt kasutatud tööstuslikes, ärilistes, kõrghoonetes ja tsiviilhoonetes, et pakkuda elektrisüsteemile terviklikku kaitset.

Operatsiooni põhimõte

RCCB B mudeli jääkvoolu kaitselüliti põhineb nulljärjestuse voolutrafol. Iga juhtiv faas läbib nulljärjestuse voolutrafo, mille sekundaarne külg on ühendatud elektromagnetilise kinnipidamisega. Normaalsetes tingimustes on faasivoolude vektori summa nulljärjestuse voolu trafo kaudu null, seega on voo läbi trafo kaudu null, sekundaarse väljundpinge on samuti null ja kaitselüliti ei tööta. Kui lekkevool suureneb ja suunab sekundaarse külje väljundpinge teatud tasemele kasvama, aktiveerib elektromagnetiline vabanemine, ajendades töömehhanismi toimimiseks ja ühendamiseks toiteallikaga ühendatud kontaktid, mõistes sellega lekkekaitset.

Valimine ja paigaldamine

Valik: RCCB valimisel tuleks kaaluda selliseid parameetreid nagu nimivool, nimivool, lekkevoolu voolu ja elektrisüsteemi toiminguaeg. Samuti on vaja valida sobiv RCCB vastavalt vajaliku kaitse tüübile (nt otsene kontaktkaitse või kaudne kontaktkaitse).

Paigaldamine: RCCB tuleks paigaldada elektrisüsteemi sissetuleku otsa või harujoonele, et tagada kogu elektrisüsteemi või konkreetse harujoone täielik kaitse. Installimise ajal tuleks RCCB nõuetekohase ühenduse ja usaldusväärse töö tagamiseks rangelt jälgida asjakohaseid standardeid ja koode.
