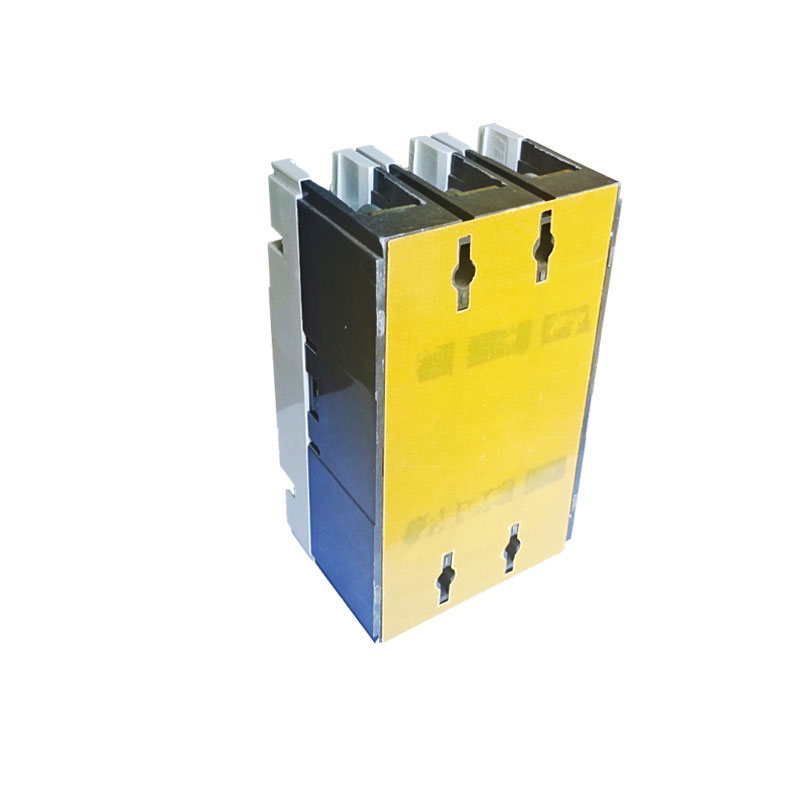

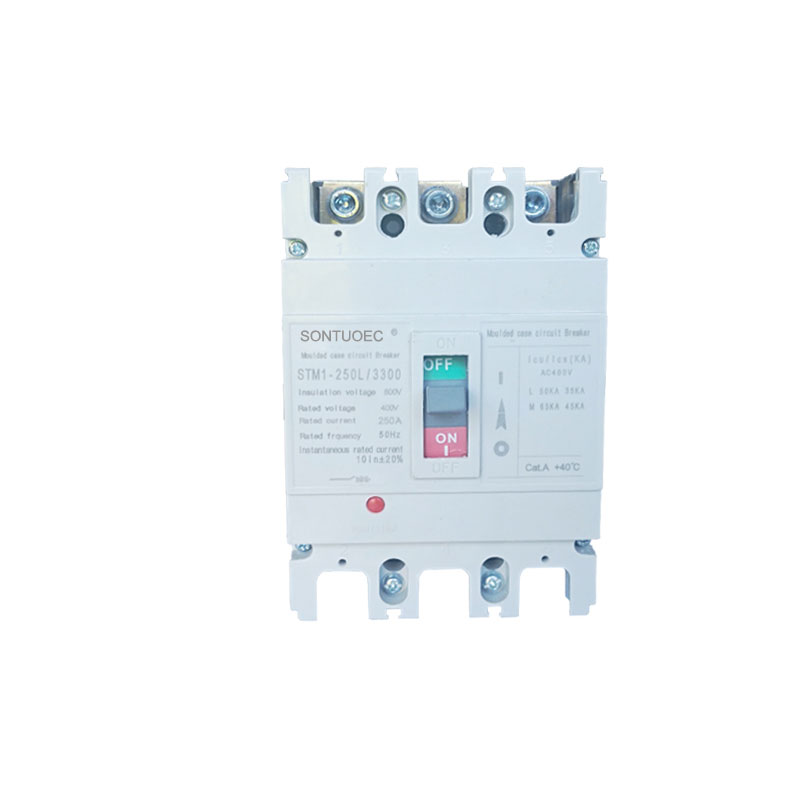

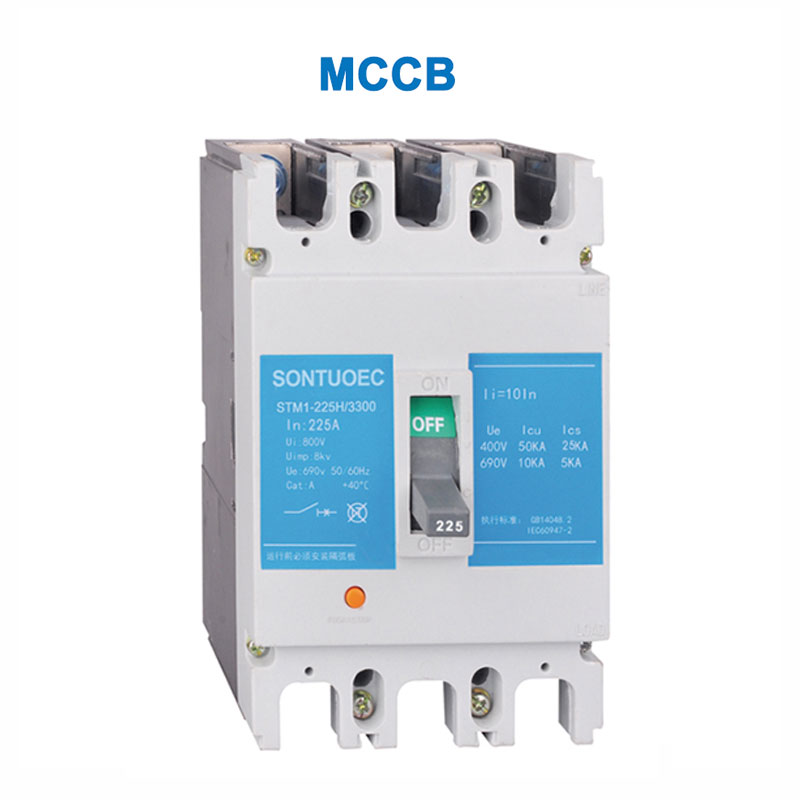

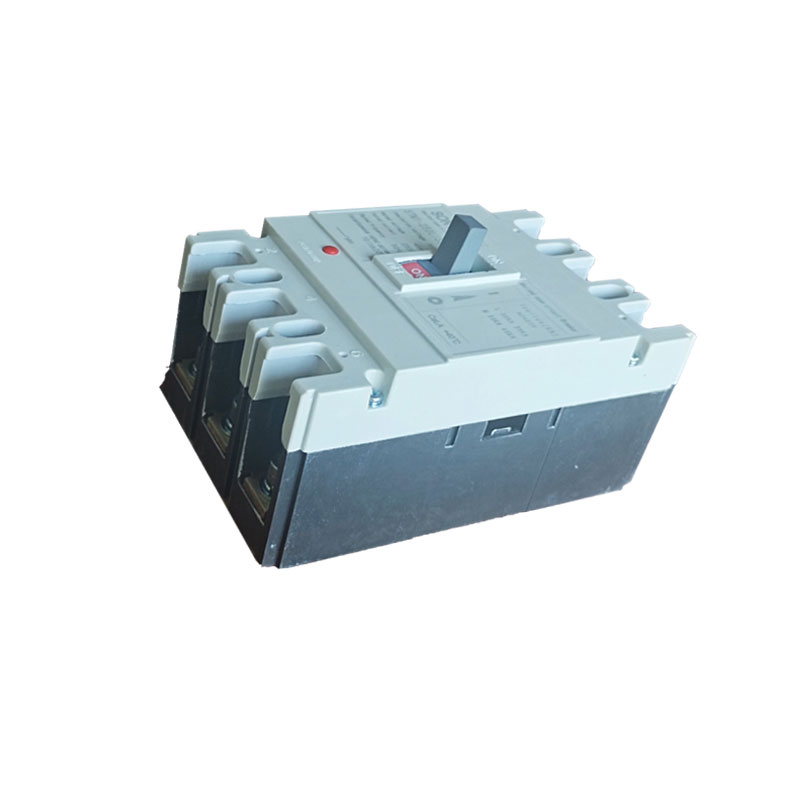

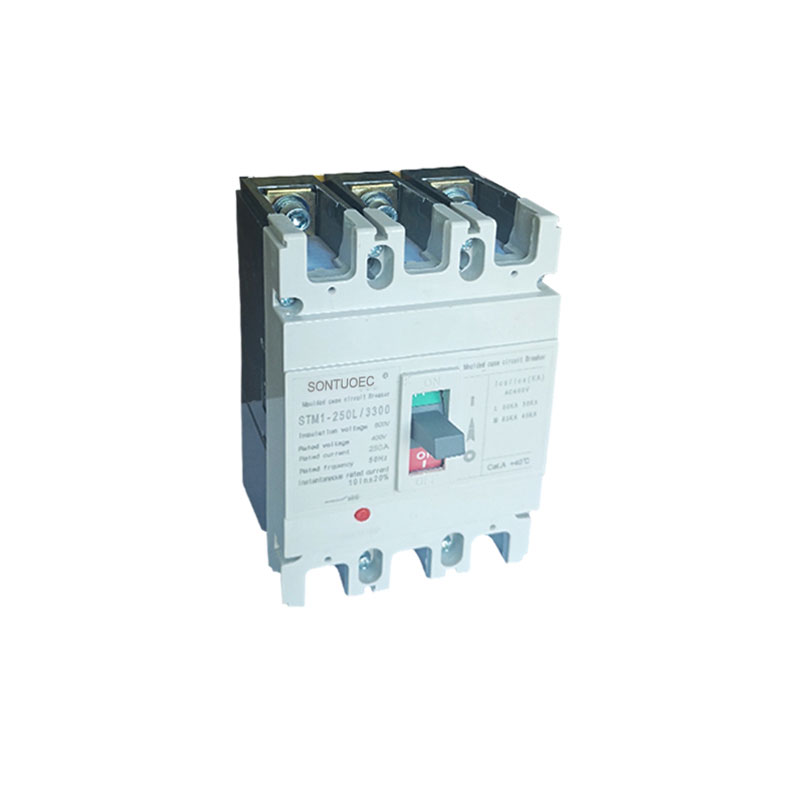

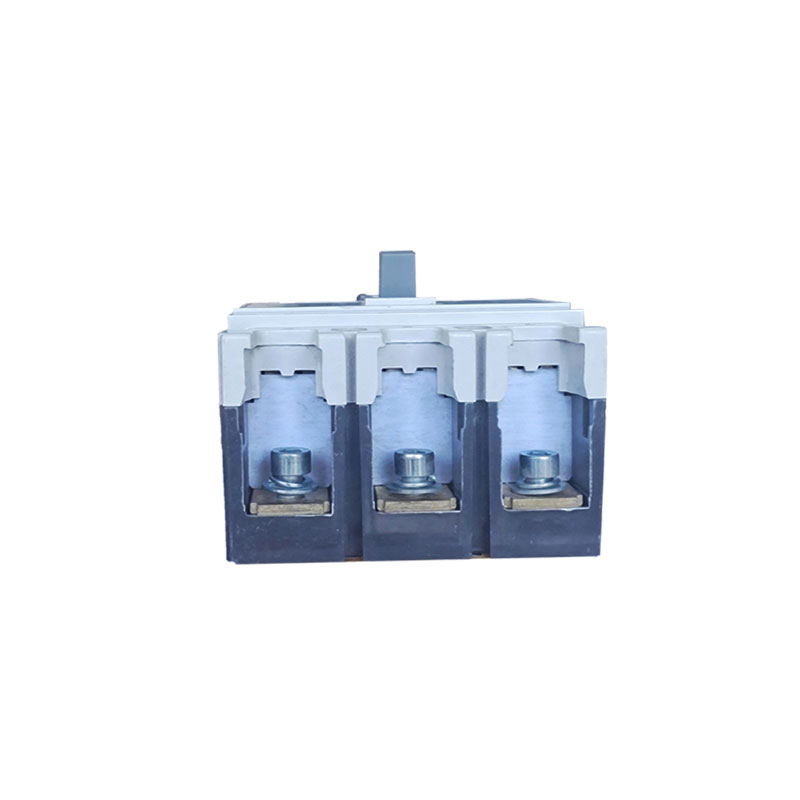

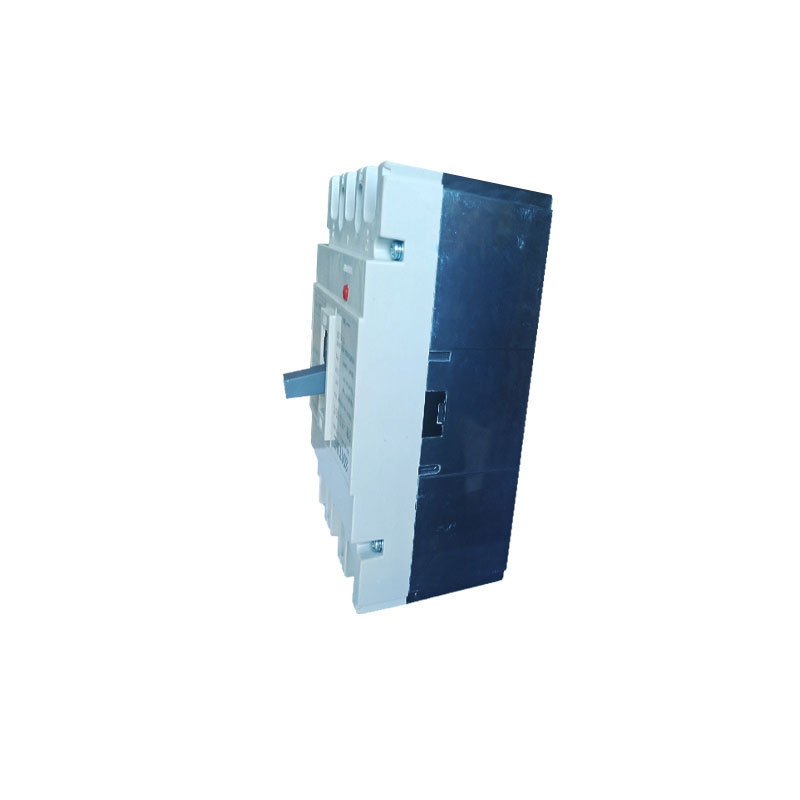

STM1 vormitud korpuse kaitselülitid, MCCB, täisnimi on vormitud korpuse kaitselüliti. See on elektriline ohutusseade, millel on ülekoormus, lühise ja alapinge kaitse, mida kasutatakse laialdaselt tööstus-, äri- ja elamurajoonides. STM1 vormitud korpuse kaitselülitid on oluline elektriohutusseade, millel on sellised funktsioonid, näiteks ülekoormus, lühiseta ja alapinge kaitse. Mõistes selle tööpõhimõtet, omadusi, rakenduse stsenaariume ning valimis- ja paigaldusmeetodeid, saate elektrisüsteemide ohutu toimimise tagamiseks paremini kasutada ja säilitada STM1 vormitud korpuse kaitselülitid.
Spetsifikatsioonid
Tüüp | Raami vool (LNM) | Hinnatud vool (a) | Hinnatud tööpinge (V) | Ninte isolatsioonipinge | Hinnatud lühise katkemise katkemine KA 400V | Hinnatud openeeriv lühise kaitselüliti võime KA 400V | Visand mõõtmed |
Paigaldus
mõõtmed
|
||||
L | W 3P/4P | H | A | B | 4-φD | |||||||
STM1-63 L | 63 |
(6), 10,16,20,25,32,
40,50,63
|
AC 400V | 500 V | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 M | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(10), 16,20,25,32,40,
50,63,80,100
|
AC 400V | 500 V | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4,5 |
STM1-100m | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 H | 85 | 85 | ||||||||||
STM1-160 L. | 160 | 100,125,140,160 | AC 400V | 690 V | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4,5 |
STM1-160m | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100,125,140,160,180,
200 225
|
AC 400V | 690 V | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4,5 |
STM1-225m | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225 250,315,350,
400
|
AC 400V | 690 V | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400m | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400 500,630 | AC 400V | 690 V | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630m | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800m | 800 | 630,700,800 | AC 400V | 690 V | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
STM1 vormitud korpuse kaitselülitite peamised funktsioonid
Ülekoormuse kaitse: kui vooluahela vool ületab STM1 vormitud korpuse kaitselülitite nimiväärtuse, katkestab see vooluringi automaatselt kindlaksmääratud aja jooksul, et takistada vooluringi ja seadmete ülekuumenemist, vältides sellega tule ja kahjustusi.
Lühisekaitse: kui vooluringis ilmneb lühiseta, katkestavad STM1 vormitud korpuse kaitselülitid kiiresti vooluringi, et lühisevoolu voolu tekitaks vooluringi ja seadme tõsiseid kahjustusi.
Alapinge kaitse (mõnel STM1 vormitud ümbrise kaitselülititel on see funktsioon): Kui toiteallika pinget vähendatakse teatud tasemele, katkestab STM1 vormitud korpuse kaitselülitid vooluringi, et takistada seadme kahjustamise või vähese pingega töö tõttu riket.
STM1 vormitud korpuse kaitselülitid sisaldavad sisemist soojusmagnetilist või elektroonilist reisidetektorit, et tuvastada voolu- ja pingemuutused vooluahelas. Kui vool või pinge on ebanormaalne, käivitab ründaja STM1 vormitud korpuse kaitselülitite komistusmehhanismi, põhjustades selle vooluringi kiiresti ära lõigamise.
1.termaalne magnetreis: see kasutab soojust, mis on tekkinud, kui vool läbib juhi käivitamiseks juhi. Kui vool on liiga kõrge, soojeneb juht, põhjustades termilise magnetründaja sees oleva bimetali painutamise, käivitades sellega komistamismehhanismi.
2.Elektrooniline ründaja: see kasutab elektroonilisi komponente voolu- ja pingemuutuste tuvastamiseks ning komistamismehhanismi toimimise kontrollimiseks. Kui tuvastatakse kõrvalekalded, saadab elektrooniline ründaja vooluringi katkestamiseks signaali komistamismehhanismile.
Suure purunemisvõime: STM1 vormitud korpuse kaitselülitidel on kõrge lühise purunemisvõime, mis võib lühikese vooluringi korral kiiresti vooluringi ära lõigata ja kaitsta vooluringi ja seadmete ohutust.
Mitme kaitsefunktsiooni: lisaks põhilistele ülekoormusele ja lühise kaitse funktsioonidele on mõnel STM1 vormitud korpuse kaitselülititel ka lisafunktsioonid, näiteks alapinge kaitse ja maapinna rikkekaitse.
Lihtne paigaldada ja hooldada: STM1 vormitud korpuse kaitselülitid võtavad tavaliselt kasutusele modulaarse disaini, mida on lihtne paigaldada ja hooldada ning sobib erinevate energiajaotussüsteemide jaoks.
Kõrge töökindlus: STM1 vormitud korpuse kaitselülitid on rangelt testitud ja sertifitseeritud nii, et neil on suur töökindlus ja stabiilsus, et tagada elektrisüsteemide ohutu toimimine.
STM1 vormitud korpuse kaitselülitid kasutatakse tööstus-, äri- ja elamusektoris energiajaotussüsteemides laialdaselt kui vooluringi põhilülitit või harulüliti. Tavaliselt paigaldatakse need jaotuskastidesse, jaotuskappidesse või juhtimiskappidesse, et kaitsta vooluringid ja seadmed ebanormaalsete voolude ja pingete põhjustatud kahjustuste eest.
