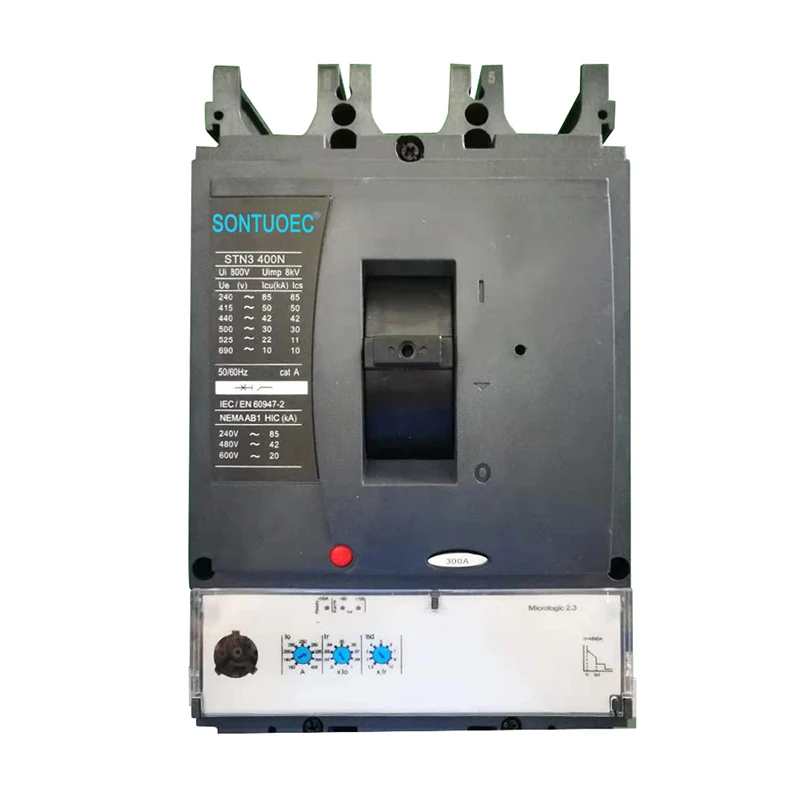

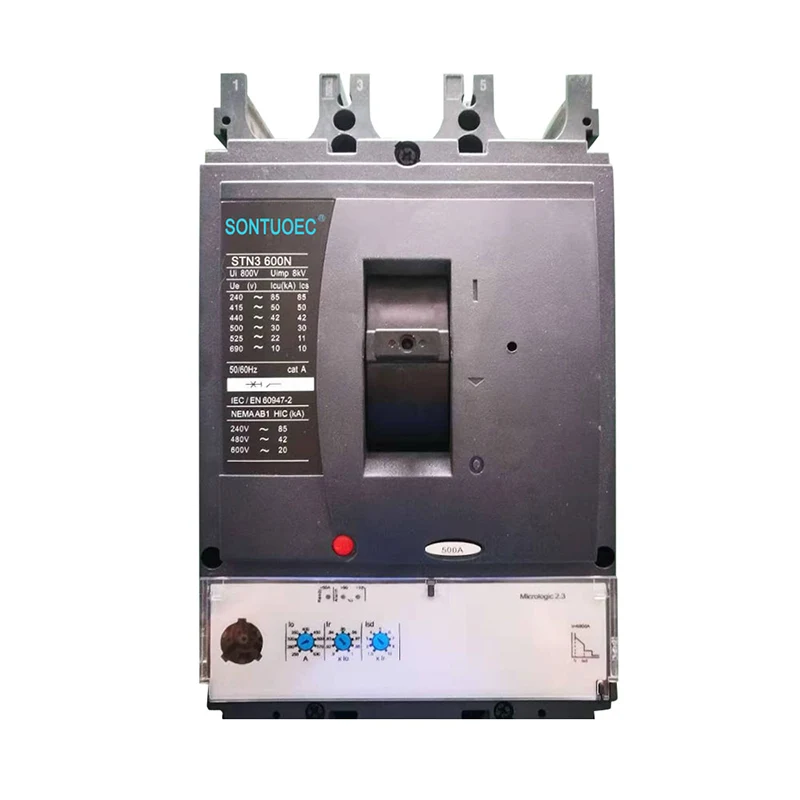

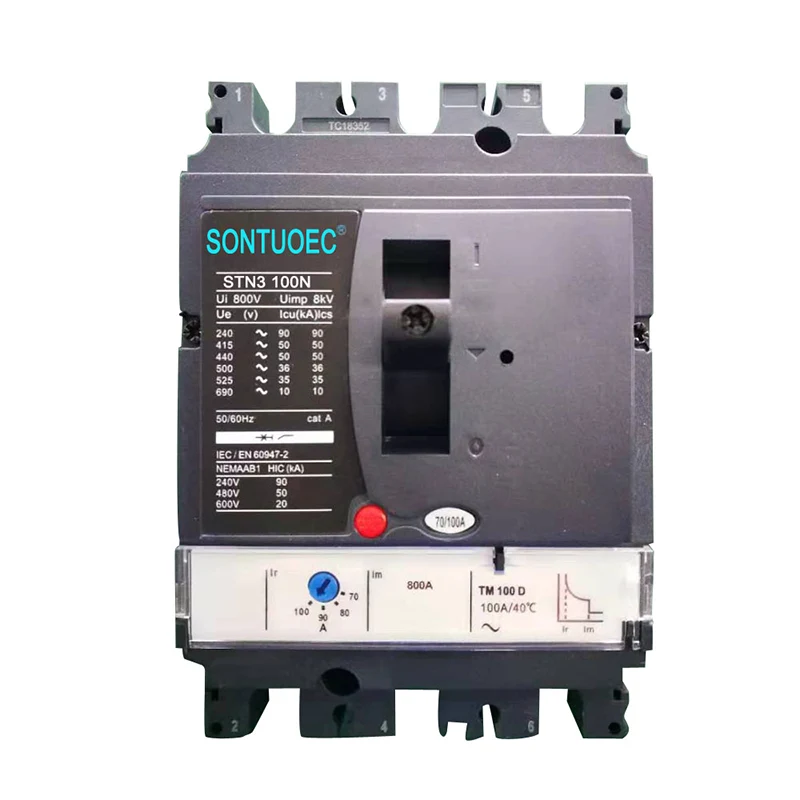

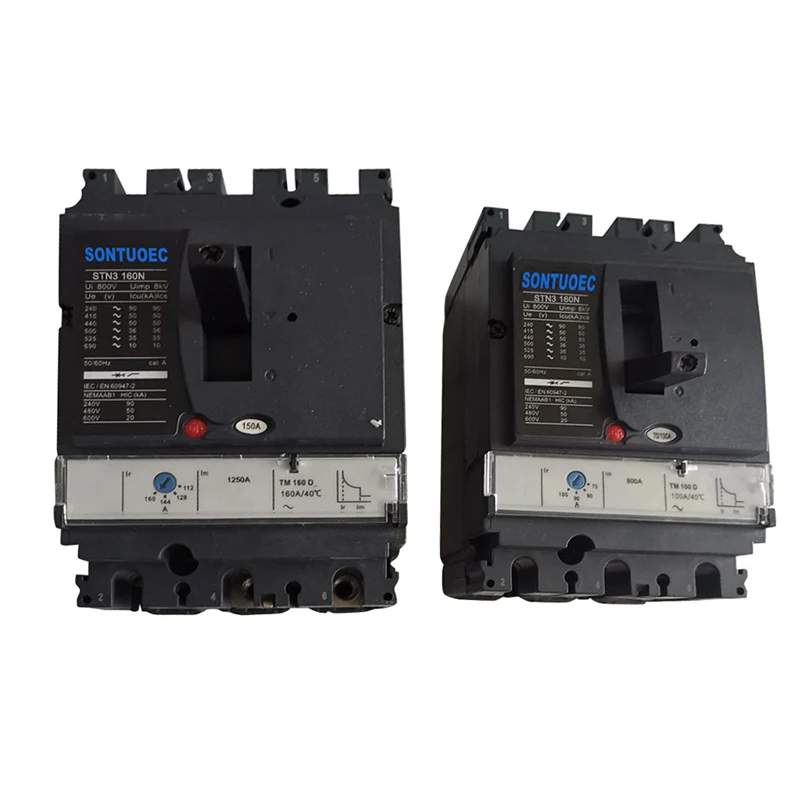

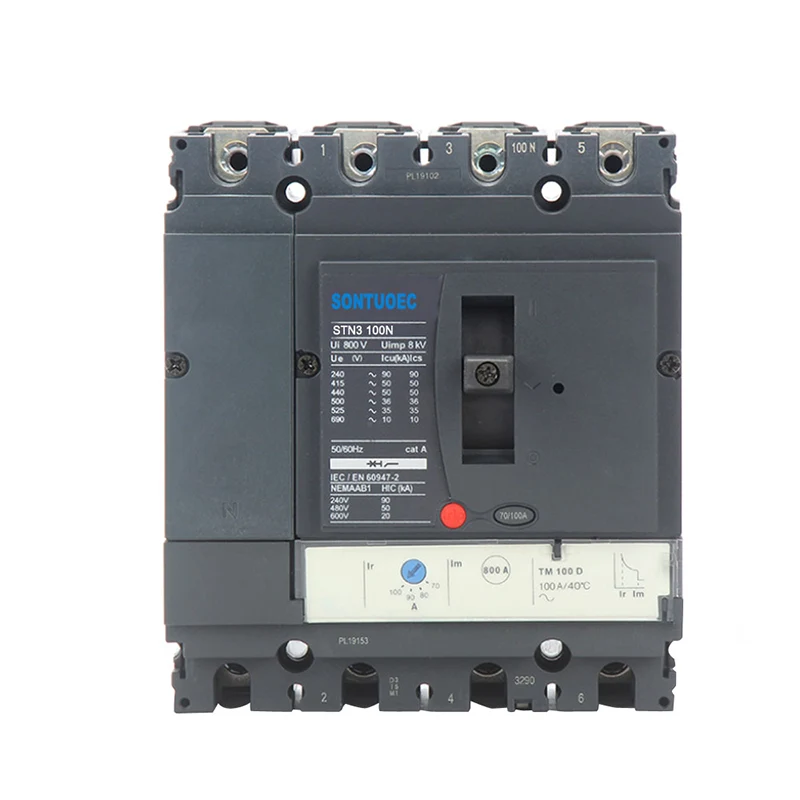

STN3 tüüpi vormitud korpuse kaitselüliti

STN3 -tüüpi vormitud korpuse kaitselüliti on usaldusväärne ja täiustatud lahendus elektriliseks kaitseks erinevates rakendustes. Selle kompaktne disain, põhjalikud kaitsefunktsioonid ja suhtlemisvõimalused muudavad selle ideaalseks valikuks tänapäevaste elektrisüsteemide jaoks.

Mudel:STN3

Saada päring

Tootekirjeldus

Spetsifikatsioonid	Stn3 100				Stn3 160				Stn3 250				Stn3 400				STN3 630
Raami vool (a)	100				160				250				400				630
Pooluste arv	3		4		3		4		3		4		3		4		3		4
Ülim purunemisvõime (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240 V (alates)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Hinnatud isolatsioonipinge	AC800V
Hinnatud tööpinge	AC690V
Nimivool, termiline komistamine, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Nimivool, elektrooniline komistamine, mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Lisa-, valvel, tõrketarvikud	Või/sd/sde/sdx
Šunt ja pinge mähise all	Mx/mn
Mehaaniline elu	50000				40000				20000				15000				15000
Elektrielu	30000				20000				10000				6000				4000

Mudel nr.	Stn3
Standard:	IEC 60947-2
Kaarekujuline meedium	Õhk
Struktuur	McCB
Tüüp	Nii lähikohvri kaitselüliti
Atesteerimine	CE
Kinnitused	CE, ISO9001
Tarneaeg	20 päeva jooksul
Spetsifikatsioon	63A-630A
Päritolu	Wenzhou zhanjiang
Tootmisvõimsus	2000 -osaline nädal
Kiirus	Normaalne tüüpi kaitselüliti
Paigaldus	Fikseeritud
Pooluste arv	3p 4P
Funktsioon	Tavaline kaitselüliti, Vooluahela purustaja rikkekaitse, Ülevoolukaitse
Hind	Tehasehind
Garantiiaeg	12 kuud
Transpordipakett	Sisekast/karp
Kaubamärk	ESEEEEC, WZSCEC, ESUTUNE, IMDEC
HS -kood	8536200000

Põhifunktsioonid

• Kaitse ja funktsionaalsus: need kaitselülitid pakuvad elektrisüsteemidele terviklikku kaitset, sealhulgas ülekoormus ja lühise kaitse. Need on loodud vooluringi automaatselt lahti ühendama, kui tõrge ilmneb, takistades seadme kahjustusi ja tagades ohutuse.

• Koore vool ja nimivool: kesta vool (nt 160N) näitab kaitselüliti korpuse maksimaalset laiendatavat katkestamisvõimet. Nimevool (nt 100a) on maksimaalne normaalne töövool, mille vooluring ei tohiks ületada ülevoolu tõttu komistamise vältimiseks.

• Posti konfiguratsioonid: saadaval 3-poojas (3P) ja 4-pooluselistes (4P) konfiguratsioonides, mis sobivad erinevate elektrisüsteemide ja rakenduste jaoks.

• Elektroonilised reisiühikud: täiustatud elektroonilised reisiühikud pakuvad täpseid mõõtmis- ja suhtlusvõimalusi, võimaldades elektriliste parameetrite reaalajas jälgimist ja diagnostikat.

• Kompaktne disain: eriti kompaktne NSX -seeria on tuntud oma kompaktse disaini poolest, mis ühendab endas energiatõhususe, mõõtmise, juhtimis- ja suhtlusriistad.

Rakendused

• Tööstuslik kasutamine: laialdaselt kasutatav tööstuslikes seadetes mitmesuguste seadmete ja masinate elektrienergia jaotamiseks ja kaitsmiseks.

• Energia ja infrastruktuur: sobib rakendusteks energiajaotusvõrkudes ja infrastruktuuriprojektides.

• Kommerts- ja elamud: kasutatud ka ärihoonetes ja elamutes peamise ja sekundaarse jaotussüsteemi jaoks.

Kompaktse NSX -seeria lisafunktsioonid

• Täiustatud kaitse: sellised funktsioonid nagu topelt pöörlemiskontaktid ja energia komistamine tagavad usaldusväärse kaitse rikke eest.

• Valikuline koordineerimine: täiustatud selektiivsus aitab säilitada rikete ajal mõjutamata vooluringide vooluhulga järjepidevust.

• Suhtlemisvõimalused: ModBus kommunikatsioonimoodul ja BSCM (kaitselüliti oleku juhtimismoodul) võimaldavad andmeedastust kaitselüliti ja järelevalvesüsteemi vahel.

• Kuvamine ja jälgimine: "Valmis" LED ja muud indikaatorid pakuvad reaalajas olekuteavet, samas kui FDM121 kapi ukse kuvamisseade võib näidata erinevaid mõõdetud parameetreid.

• Hooldus ja konfiguratsioon: hooldusnäitajad näitavad kontaktide, koormusprofiilide ja tööarvestuse kulumist, aidates ennustatavale hooldusele.
