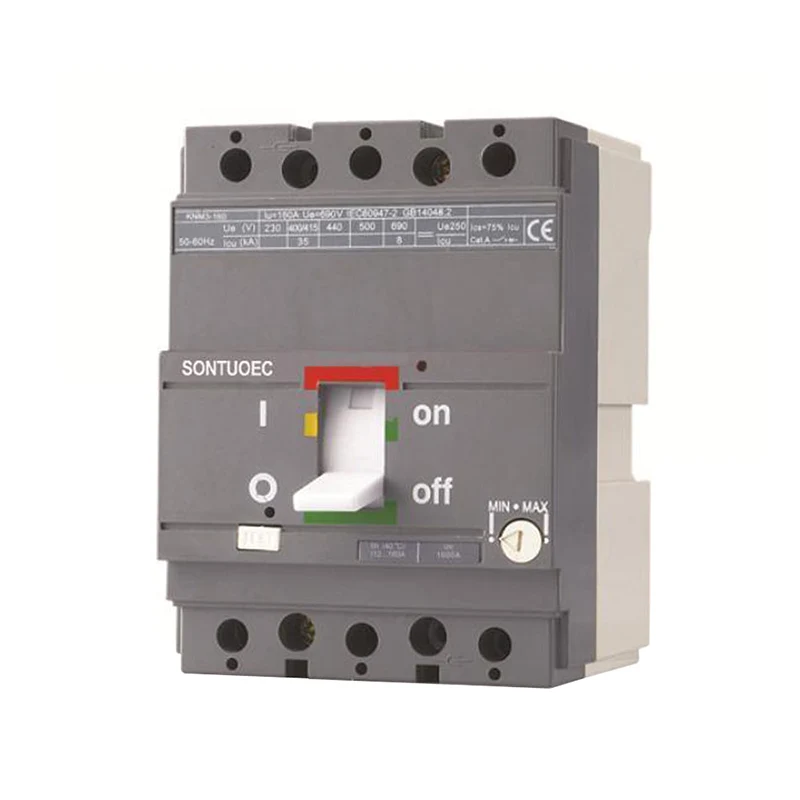

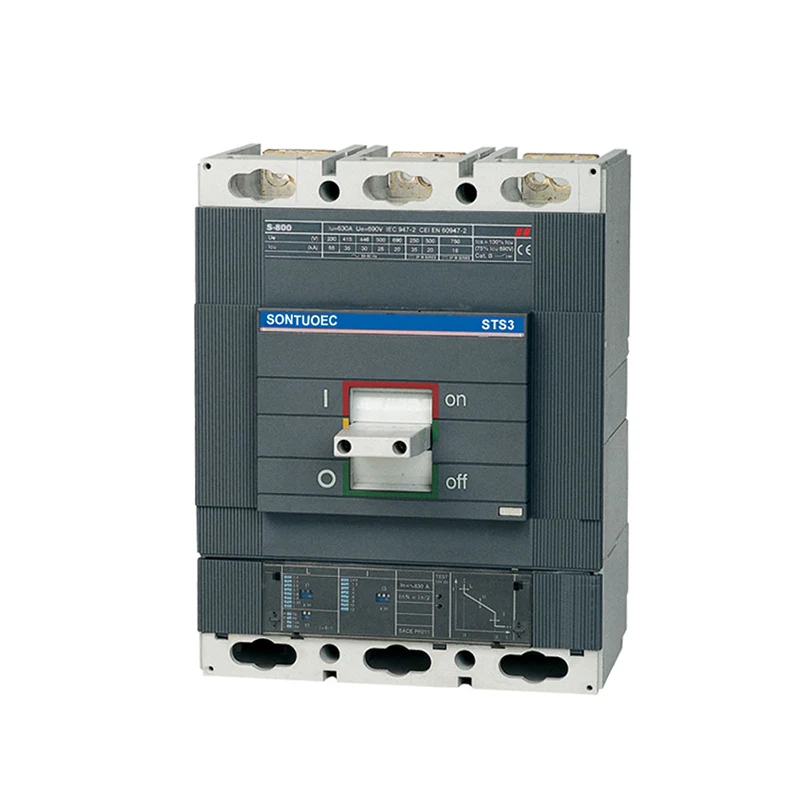

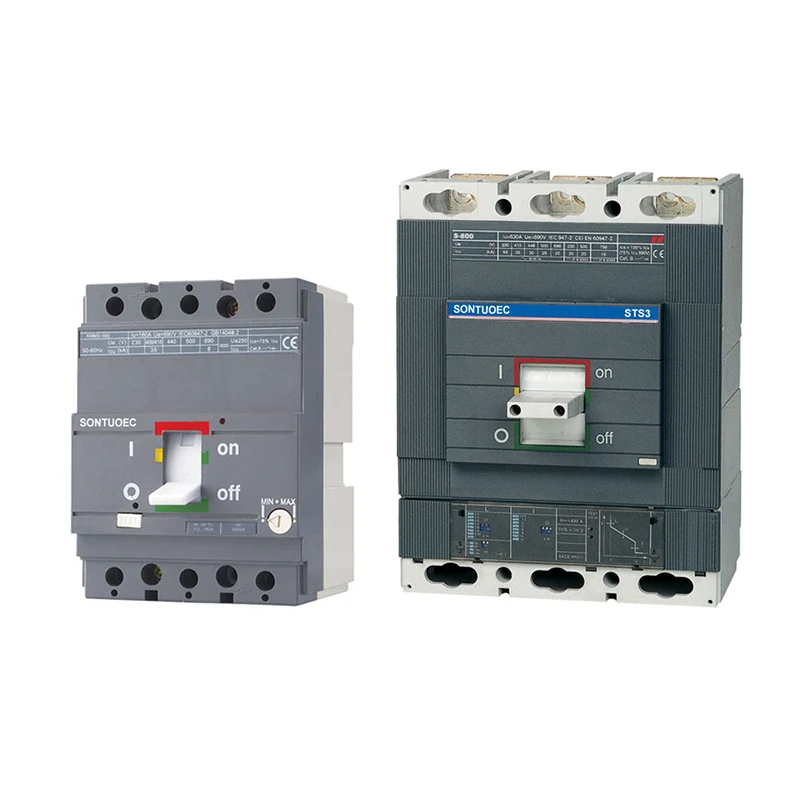

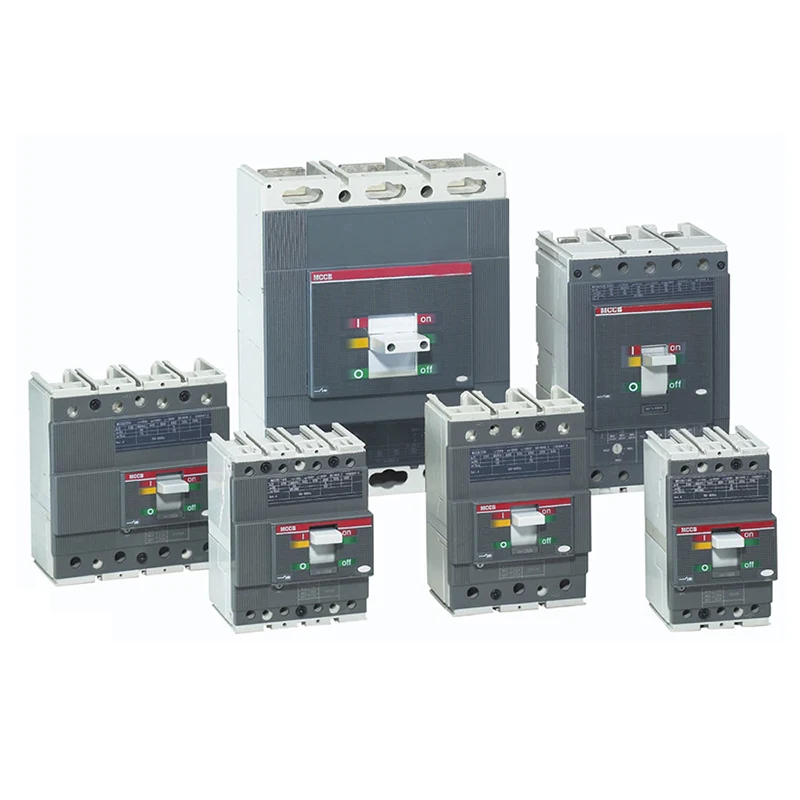

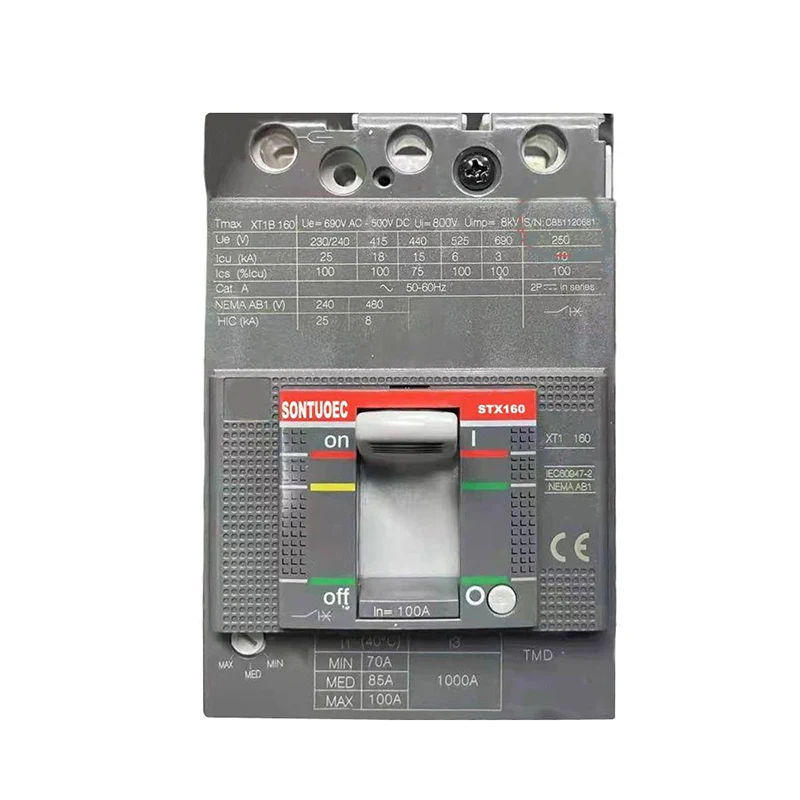

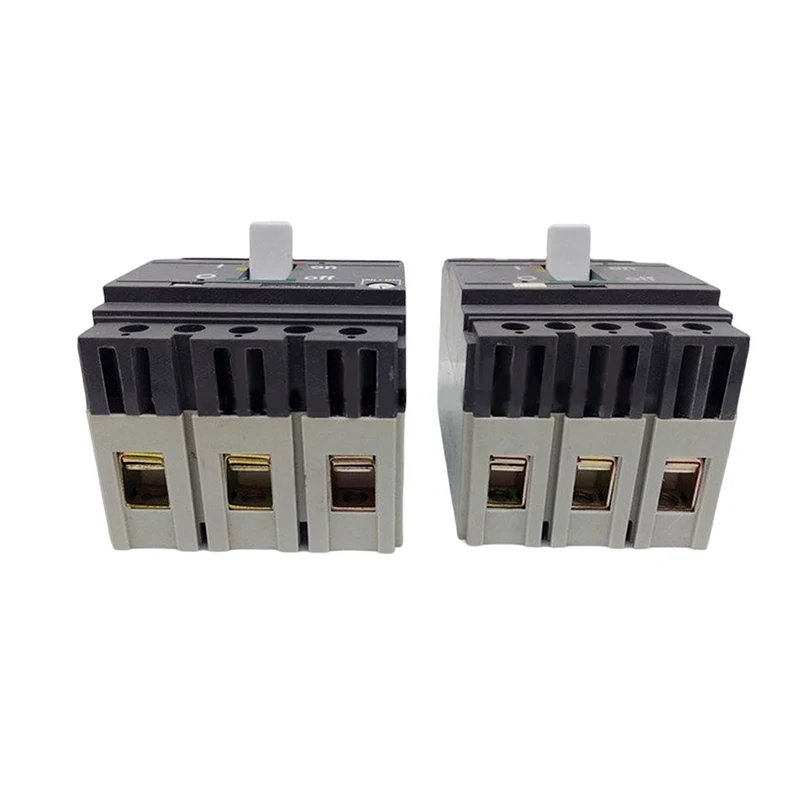

STX -seeria vormitud korpuse kaitselüliti

STX-seeria vormitud ümbrise kaitselüliti (MCCB) on 800 V, sobib sisselülitamiseks või väljalülitamiseks, mitte sageduseks ja mootori käivitamiseks mitte sageli AC 50Hz vooluringis, hinnatud tööpingega 690 V nimiväärtusega töövool kuni 800A on mootori kaitsevabad, puhkemurdjad on ülekoormatud, lõigud ja sisselülitused. See vastab IEC60947-2 standarditele.

Mudel:STX

Saada päring

Tootekirjeldus

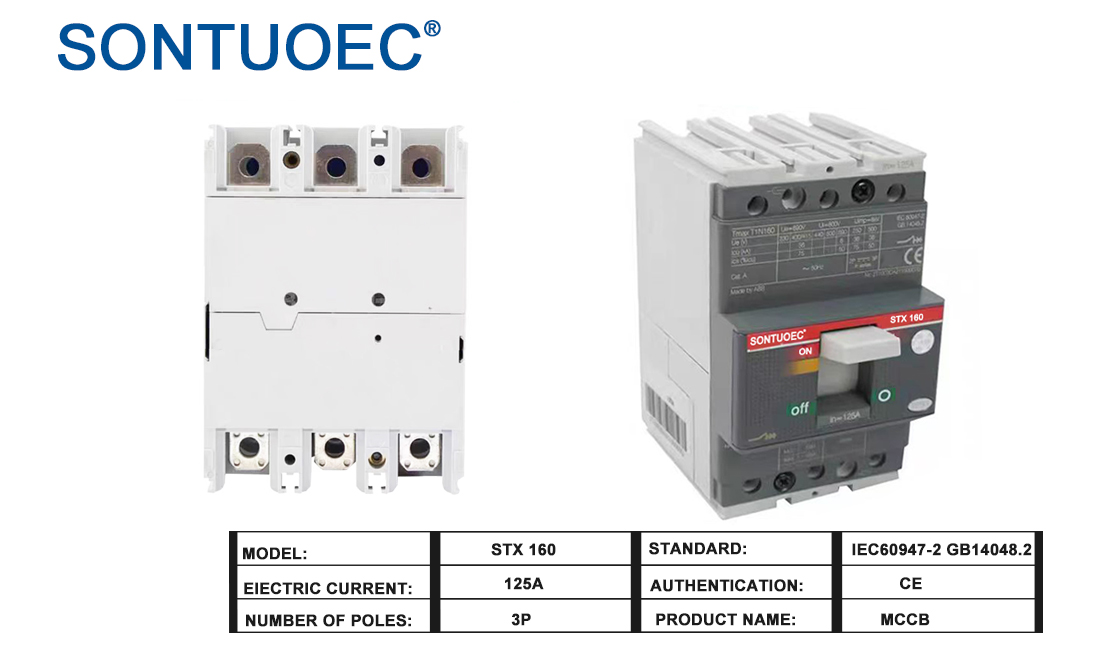

Mudel nr.	STX (STS3)
Kaarekujuline meedium	Õhk
standard:	IEC 60947-2
Struktuur	McCB
Tüüp	Vormitud korpuse kaitselüliti
Atesteerimine	CE
Kinnitused	CE, ISO9001
Tarneaeg	20 päeva jooksul
Spetsifikatsioon	63A-630A
Päritolu	Wenzhou zhanjiang
Tootmisvõimsus	2000 -osaline nädal
Kiirus	Normaalne tüüpi kaitselüliti
Paigaldus	Fikseeritud
Pooluste arv	3p
Funktsioon	Tavaline kaitselüliti, Vooluahela purustaja rikkekaitse, Ülevoolukaitse
Hind	Tehasehind
Garantiiaeg	12 kuud
Transpordipakett	Sisekast/karp
Kaubamärk	ESEEEEC, WZSCEC, ESUTUNE, IMDEC
HS -kood	8536200000

Tüüp	Hinnatud vool (a)	Poolus	Hindatud isolatsioonipinge (V), UI (50Hz)	Reitinguga töötav pinge (V)	Kaarekaugus (mm)	Ülim lühiring			Teenusepuudus	opereerima
						Purunemisvõime (KA)			vooluring	esinemine
									Purunemisvõime (KA)	(vastupidavus)
Stx	12.5-125	2.3.4	660	380	≤30	15	-	-	7.5	3000	7000
Stx	12.5-125				≤30	25	-	20	16
Stx	16-160				0	35	8	20	18	4000	6000
Stx	16-160					50	10	40	25
Stx	100-250					35	10	40	18	2000	6000
Stx						50	16	40	30
Stx						65	18	40	48
Stx	200-400					35	16	40	18	1000	4000
Stx						50	20	40	30
Stx						65	25	40	48
Stx	400-630					50	20	40	30	1000	4000
Stx						65	25	40	48
Stx						80	30	40	60
Stx	500-800					50	20	40	30	1000	4000
Stx						65	25	40	48
Stx						80	30	40	60

Peamised omadused

Suure jõudlusega: STX-seeria vormitud kaitselülititel on suurepärane ülekoormus ja lühise kaitsevõime, mis võib kiiresti vigastada vooluringid ning vältida seadmete kahjustusi ja tulekahjuõnnetusi.

Kompaktne struktuur: Plastist kesta kujundamisel on konstruktsioon kompaktne ja kerge, mida on lihtne paigaldada ja hooldada.

Erinevate kasutajate vajaduste rahuldamiseks pakuvad mitmesuguseid lisatarvikuid: pakkuge mitmesuguseid sisemisi ja väliseid lisaseadmeid, näiteks abikontakte, häirekontakte, šundi katkendeid jne.

Kõrge usaldusväärsus: range kvaliteedikontroll ja testimine, et tagada toote usaldusväärsus ja stabiilsus.

Rakendusväljad

STX -seeria kaitselülitid kasutatakse laialdaselt paljudes valdkondades nagu elektrienergia, masinad, metallurgia, naftakeemia, tekstiili, ehitus, laev ja nii edasi. Elektrienergiasüsteemis kasutatakse seda peamiste elektrialakaitseseadmetena vooluahelate ja seadmete ohutu töö kaitsmiseks.

Valimine ja paigaldamine.

Valik: tüübi valimisel tuleb kaaluda selliseid tegureid nagu nimivool, nimiväärtus, purunemisvõime ja kaitselüliti kaitseomadused. Need parameetrid tuleks valida vastavalt vooluringi tegelikele vajadustele, et tagada kaitselüliti jõudlus ja funktsioon nõuetele.

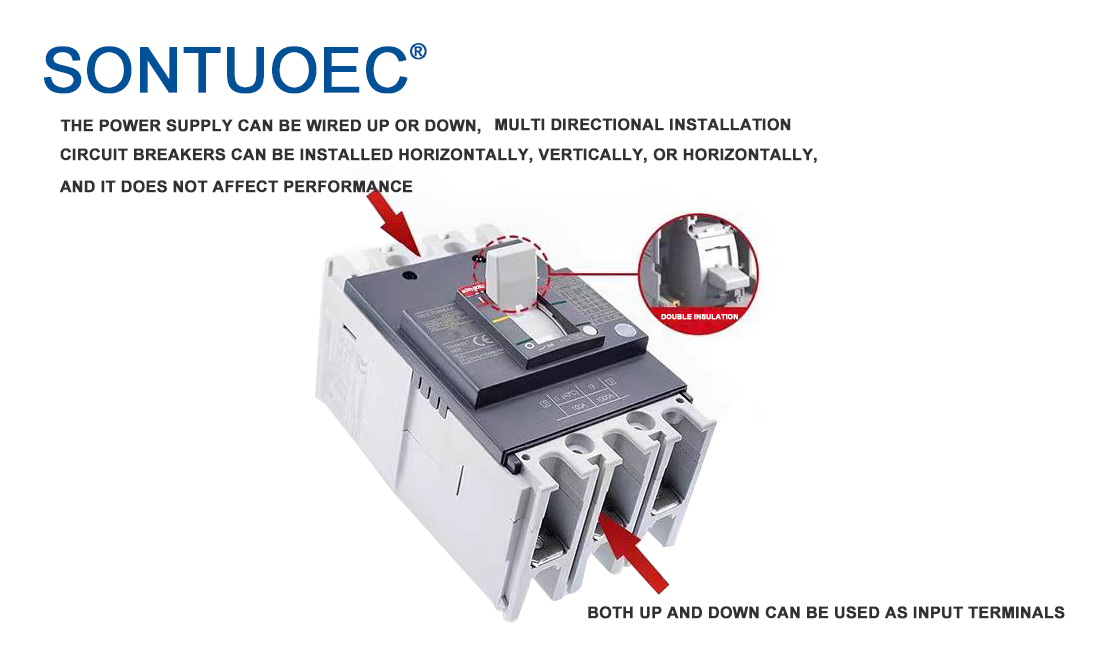

Paigaldamine: installimisel on vaja järgida vastavaid elektripaigalduskoode ja standardeid. Veenduge, et kaitselüliti paigaldusasend oleks kooskõlas määrustega ning oleks mugav töö ja hooldamiseks. Samal ajal on vaja tagada, et kaitselüliti juhtmestik oleks õige ja vigadeta, et vältida lahtist juhtmestikku, mis põhjustab rikke.
