AC/DC vormitud korpuse kaitselüliti on elektrilüliti, millel on integreeritud ülekoormuse kaitse, lühise kaitse ja (mõnes mudelis) Maa lekkekaitse. See on kujundatud vormitud korpusega, millel on kompaktne struktuur, kõrge kaitsetase ja pikk kasutusaeg. Kui vooluahela vool ületab kaitselüliti nimivoolu või ilmneb lühise vooluahela, sõidab kaitselüliti automaatselt ja katkestab vooluahela, takistades seega vooluringi ja seadmete kahjustamise või lühise tõttu.

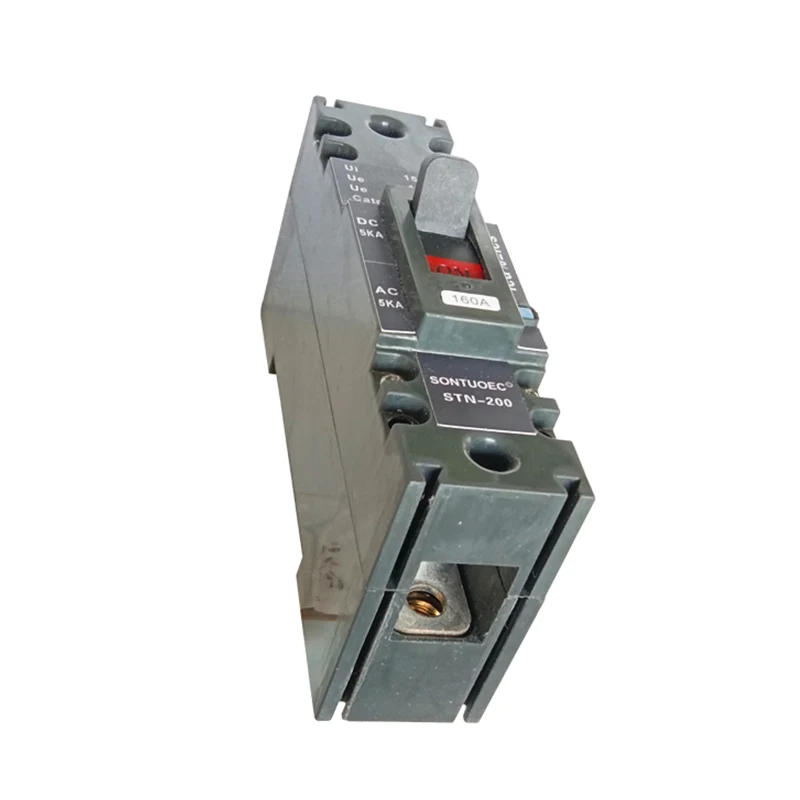

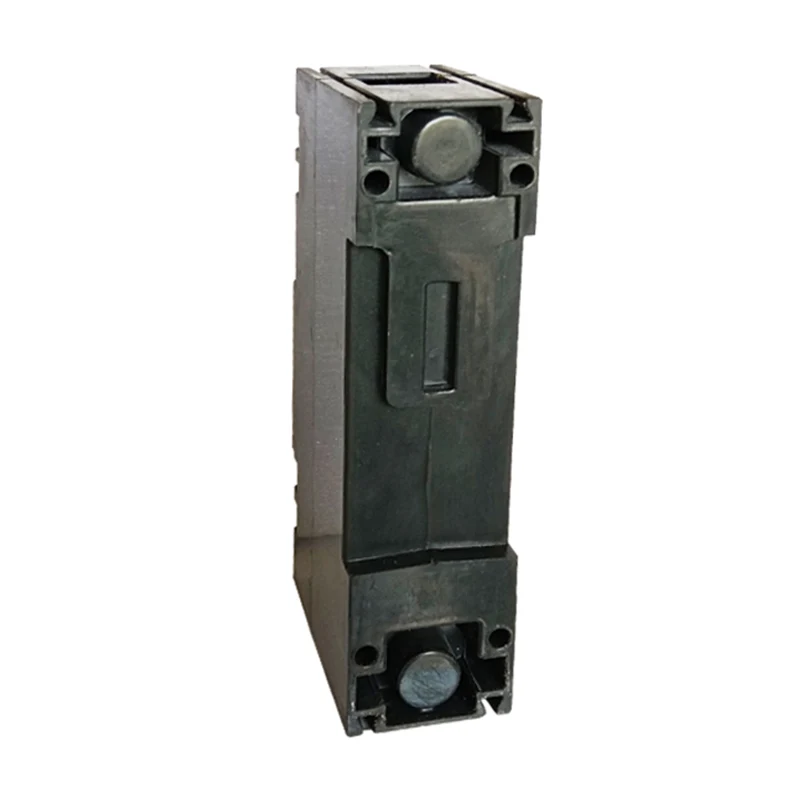

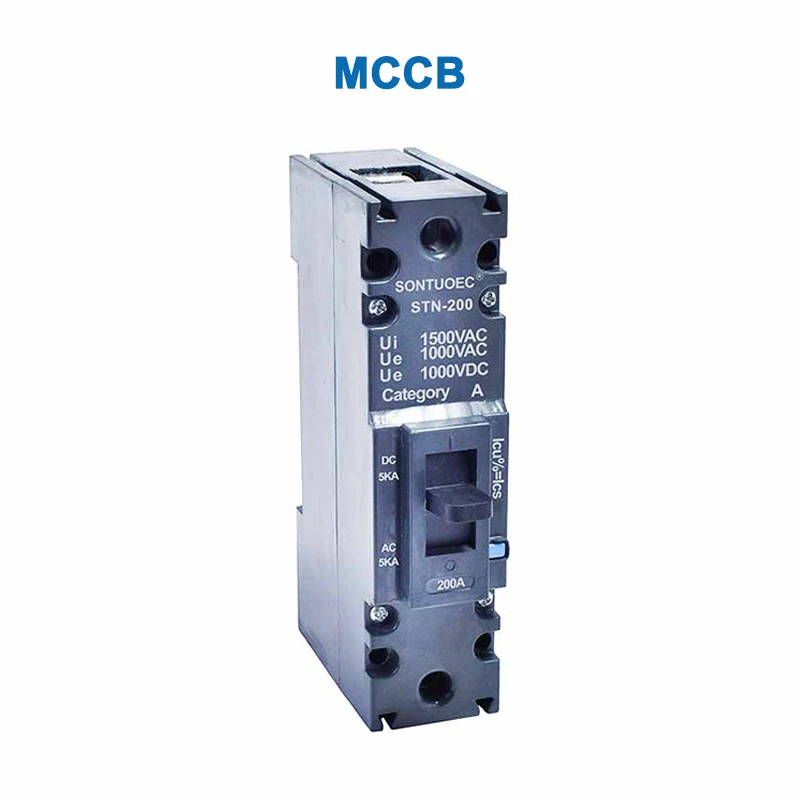

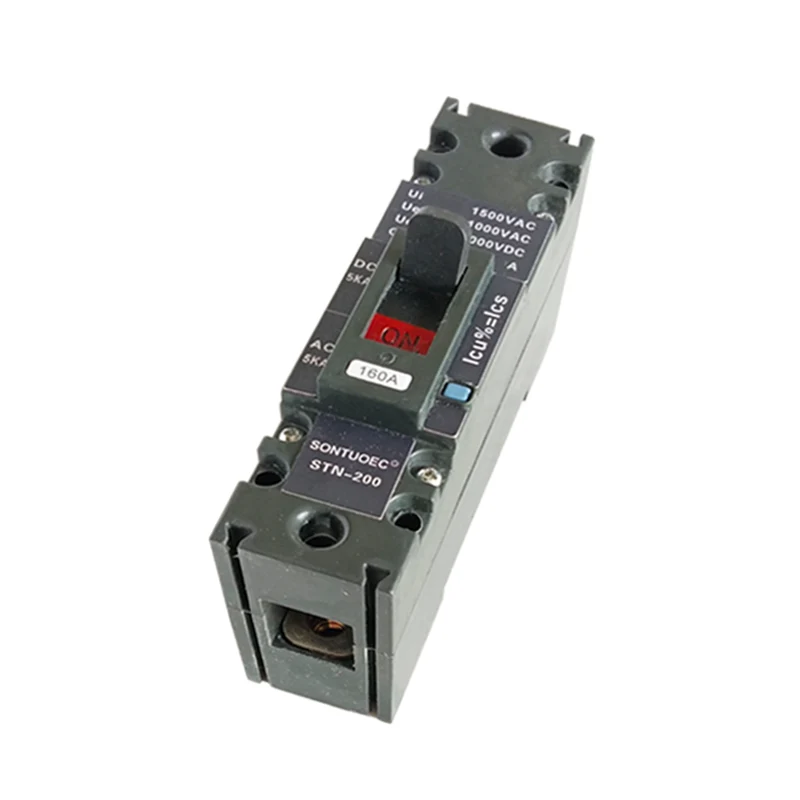

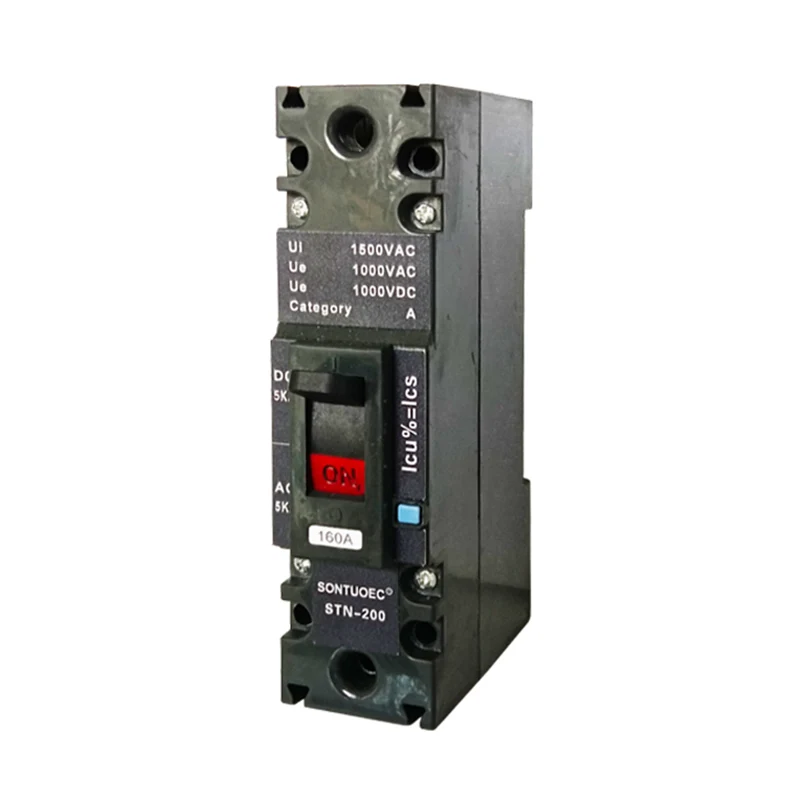

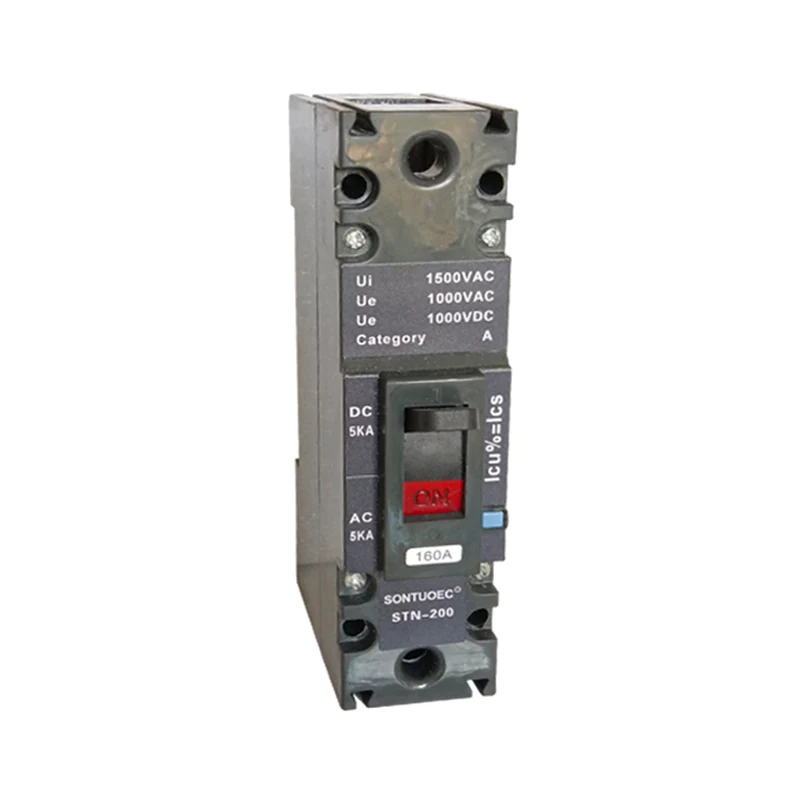

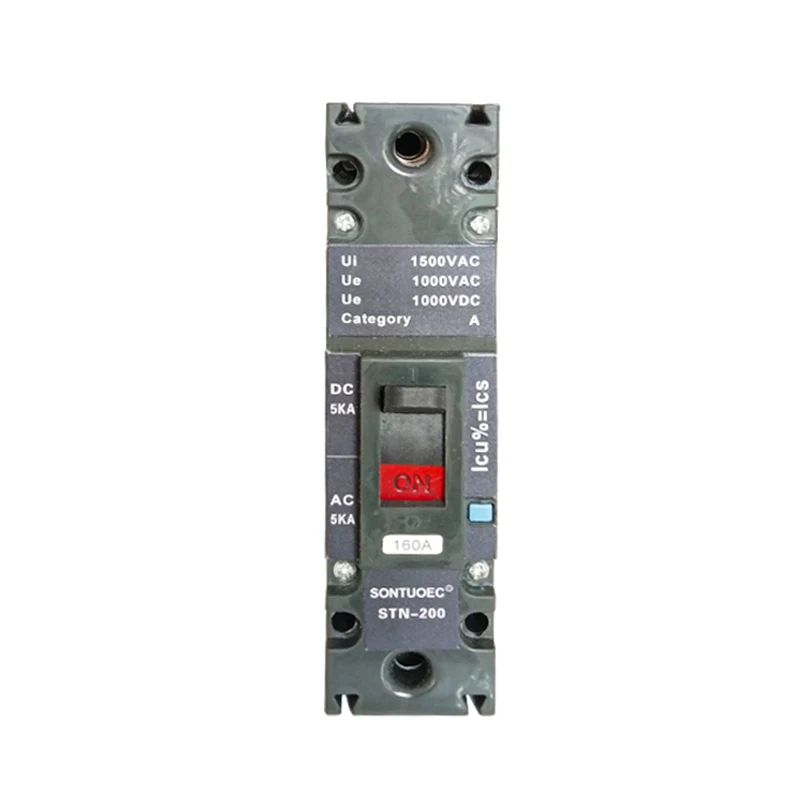

Mudel | STN-200 |
Standard: | IEC 60947-2 |
Struktuur | McCB |
Tüüp | Nii lähikohustus kaitselüliti |
Atesteerimine | CE |
Mähisepinge | 500 V/750 V/1000 V |
Poolus | 1p |
Spetsifikatsioon | 1p: 200A |
Päritolu | Wenzhou zhanjiang |
Tootmisvõimsus | 2000 -osaline nädal |
Kiirus | Normaalne tüüpi kaitselüliti |
Paigaldus | Fikseeritud |
Pooluste arv | 1 |
Funktsioon | Konventsiooni kaitselüliti, Vooluahela purustaja rikkekaitse, Ülevoolukaitse |
Standard | IEC 60947-2 GB14048.2 |
Sisse | 16,32,63,100,125,150,175,200A |
ULTINIATE RÄÄSTAMINE (KA) LCS 100% |
AC: 100ka (220/240 V); 50KA (380/415V); 30ka (440/460 V); 20KA (480/500 V); 15KA (600 V); 10KA (800 V); 5KA (1000 V); DC: 100ka (125 V); 50KA (250 V); 15KA (500 V); 10KA (800 V); 5KA (1000 V). |
Transpordipakett | Sisekast/karp |
Kaubamärk | Sontuoec, WZSTEC |
HS -kood | 8536200000 |
Operatsiooni põhimõte
AC/DC vormitud korpuse kaitselüliti tööpõhimõte põhineb voolu termilisel ja elektromagnetilisel mõjul. Kui vooluahela vool ületab kaitselüliti nimiväärtuse, painutatakse kaitselüliti sees olev bimetal soojusega, mis käivitab reisimehhanismi vooluringi katkestamiseks. Samal ajal on kaitselüliti varustatud ka elektromagnetilise vabanemisseadmega, kui vooluringis on lühisevool, toimib elektromagnetiline vabastamisseade kiiresti vooluahela katkestamiseks. Lisaks on mõned kaitselülitite mudelid varustatud ka lekkekaitsega, kui lekkevool tuvastatakse, katkestab see ka automaatselt vooluringi.
Kõrge tundlikkus ja kiire reageerimine: AC/DC vormitud korpuse kaitselüliti on võimeline kiiresti tuvastama vooluhulga rikkevoolusid ja katkestage vooluringi väga lühikese aja jooksul, kaitstes sellega vooluringi ja seadmete ohutust.
Mitme kaitsefunktsiooni: kaitselüliti integreerib mitmeid kaitsefunktsioone, näiteks ülekoormuse kaitse, lühise kaitse ja (mõnes mudelis) lekkekaitse, mis vastab erinevate vooluringide kaitsevajadustele.
Kompaktne struktuur ja kõrge kaitsetase: vormitud korpuse kujundamine, kompaktne struktuur ja kõrge kaitsetase, mis suudab taluda karme keskkonnatingimusi, nagu niiskus, tolm jne.
Lihtne paigaldada ja hooldada: kaitselülitid võtavad tavaliselt kasutusele plug-and-mängimise disaini, mida on lihtne paigaldada ja demonteerida. Vahepeal muudab selle lihtne sisemine struktuur selle hooldamise ja kapitaalremondi hõlpsasti.
AC/DC vormitud korpuse kaitselülitit kasutatakse laialdaselt kohtades, kus on vaja elektriline kaitse, näiteks kodud, kontorid, tehased, haiglad ja nii edasi. Eriti kohtades, kus tuleb kaitsta nii vahelduvvoolu kui ka alalisvooluahelaid, näiteks päikeseenergia süsteemid, energiasalvestussüsteemid, laadimisvaiad jne, kasutatakse laiemalt vahelduvvoolu/alalisvoolu vormitud ümbriselüliti.
