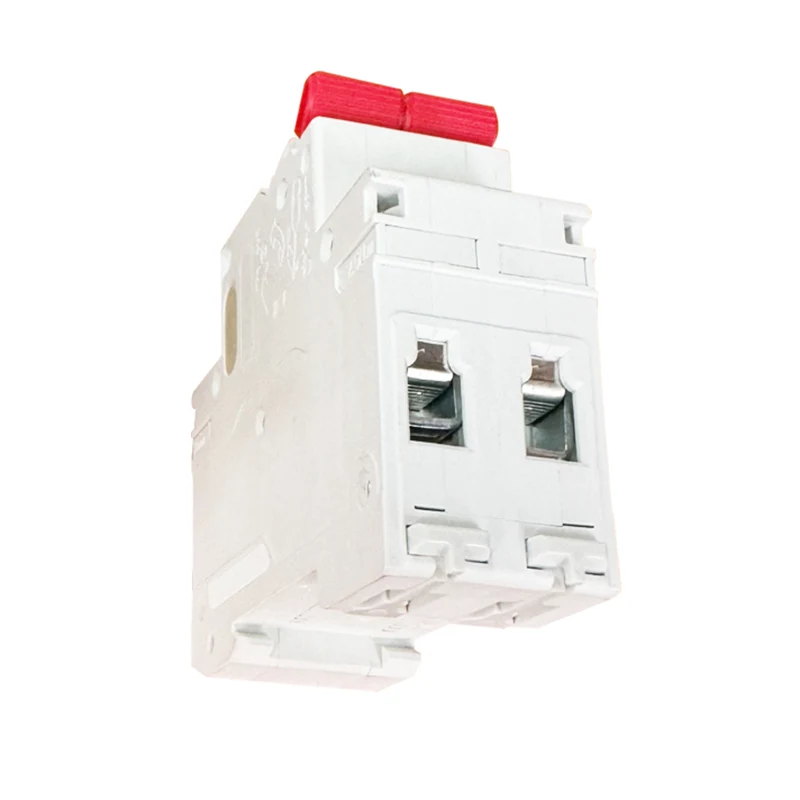

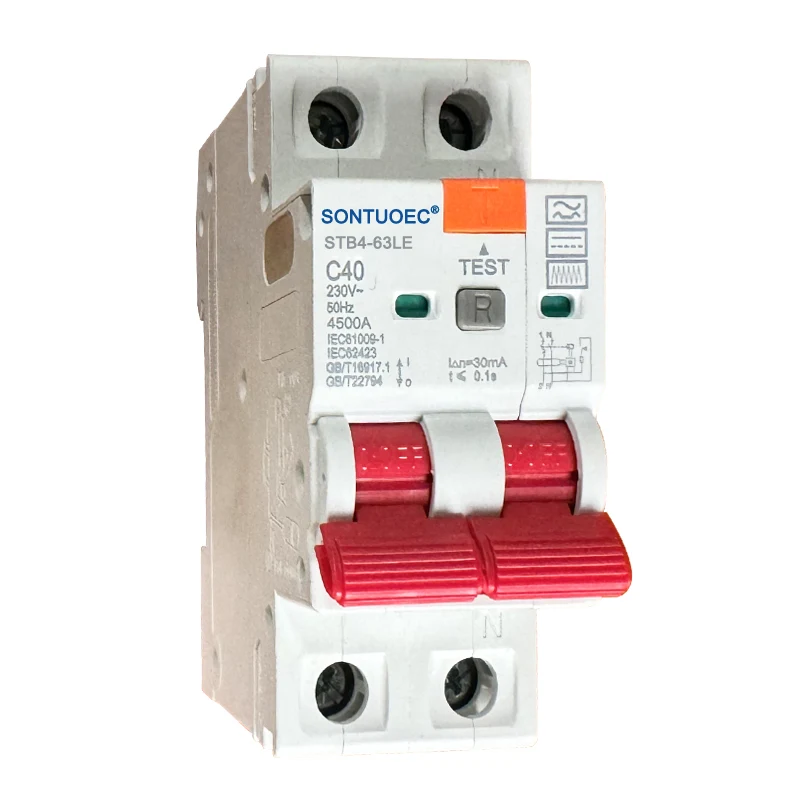

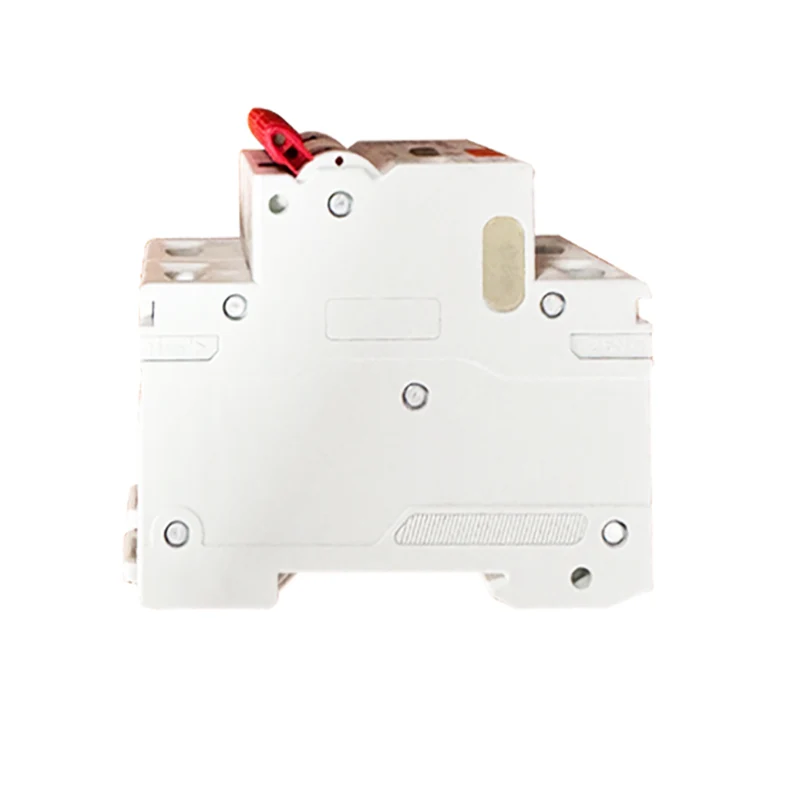

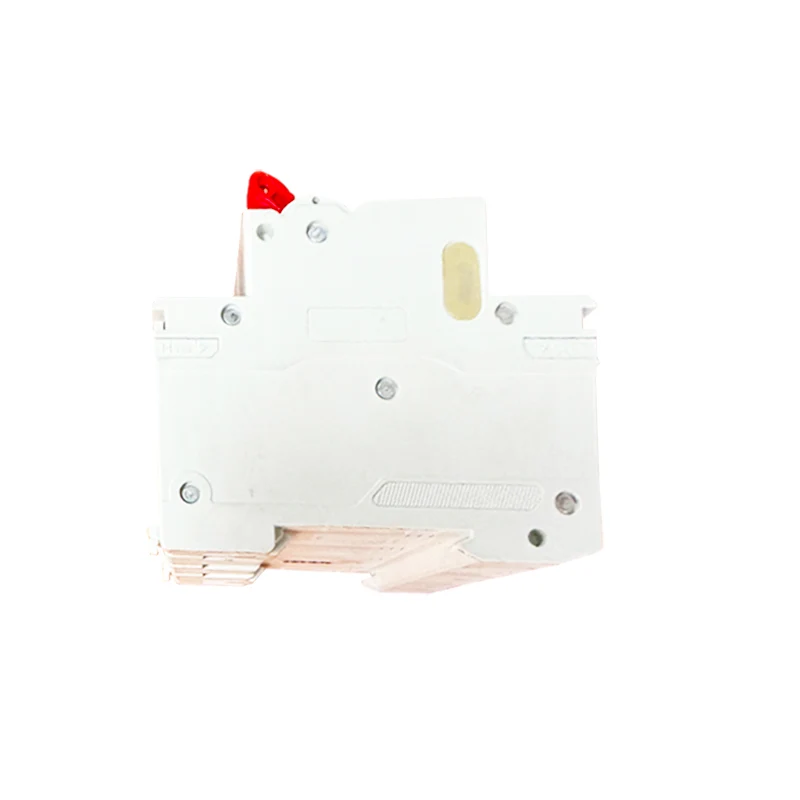

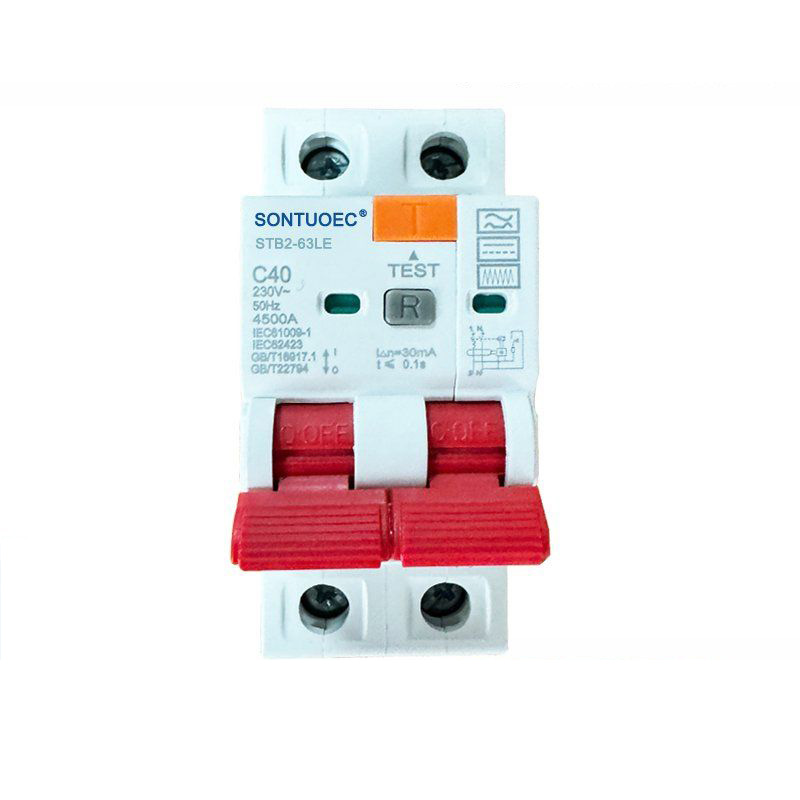

2p rcbo A tüüpi

Peamised omadused ja parameetrid

Toimingute omadused: 2p RCBO Tüübil on jääkvoolu kaitsefunktsioon, kui vooluahela jääkvool (s.o lekkevool) jõuab eelseadistatud väärtuseni, toimib kaitselüliti kiiresti vooluahela katkestamiseks, et vältida elektrilöögi õnnetusi ja elektrilisi tulekahjusid.

Hindatud vool: Sõltuvalt konkreetsest mudelist ja spetsifikatsioonidest võib 2P RCBO nimivooluvahemik A -tüüp erineda, kuid sisaldab tavaliselt laia valikut spetsifikatsioone nagu 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a jne.

Nimetatud pinge: 2P RCBO A tüüpi on tavaliselt kodumaise ja kaubandusliku elektri keskkonnas 240 V vahelduvvoolu vahelduvvoolu.

Nimetasa sagedus: selle kaitselüliti nimiväärtus on tavaliselt 50/60Hz, mis vastab elektrivarustuse sagedusele enamikus riikides ja piirkondades.

Nimetatud lühise maht: 2P RCBO A -tüübil on kõrge nimivooluahela maht, näiteks 6KA või 10KA, mis suudab lühise rikke korral taluda suuri voolu lööke ilma kahjustusteta.

Lekketoimingute vool: selle kaitselüliti lekkevool on tavaliselt 30mA või vähem, mis vastab rahvusvahelise elektrotehnilise komisjoni (IEC) ja asjakohaste riiklike standardite nõuetele ning suudab tõhusalt kaitsta isiklikku turvalisust.

 RCBO -d kasutatakse peamiselt AC 50Hz (60Hz), nimiväärtusega 230/400 V, nimivoolu 6A kuni 40A madala pinge terminali jaotussüsteemis. RCBO on võrdne MCB+RCD funktsiooniga; Seda kasutatakse elektrilöögi kaitseks ja inimese kaudse kontaktkaitseks, elektriseadmete kaitseks, kui inimkeha puudutab elektrit või elektrivõrgu lekkevoolu, ületab ettenähtud väärtust ning koormuse ja lühise kaitse üle; See võib olla ka vooluringi mittesageduslik operaator, mida kasutatakse metsikult elamu- ja kommertspiirkonnas. See vastab IEC61009-1 standardile.

Rakendus ja installimine

Rakendus: 2p RCBO A tüüpi sobib elektrijaotuse vooluahelate kaitseks, mis nõuavad nii tule- kui ka nulljuhtmete samaaegset kontrolli, nagu valgustus, pistikupesad, konditsioneer ja muud vooluringid kodumaises, äri-, tööstus- ja muudes kohtades.

Paigaldamine: Kaitselüliti võtab tavaliselt kasutusele sümmeetrilise din-raudade paigaldamise või paneelide kinnituse, mis on mugav kiireks paigaldamiseks ja eemaldamiseks jaotuskastis või jaotuskapis.

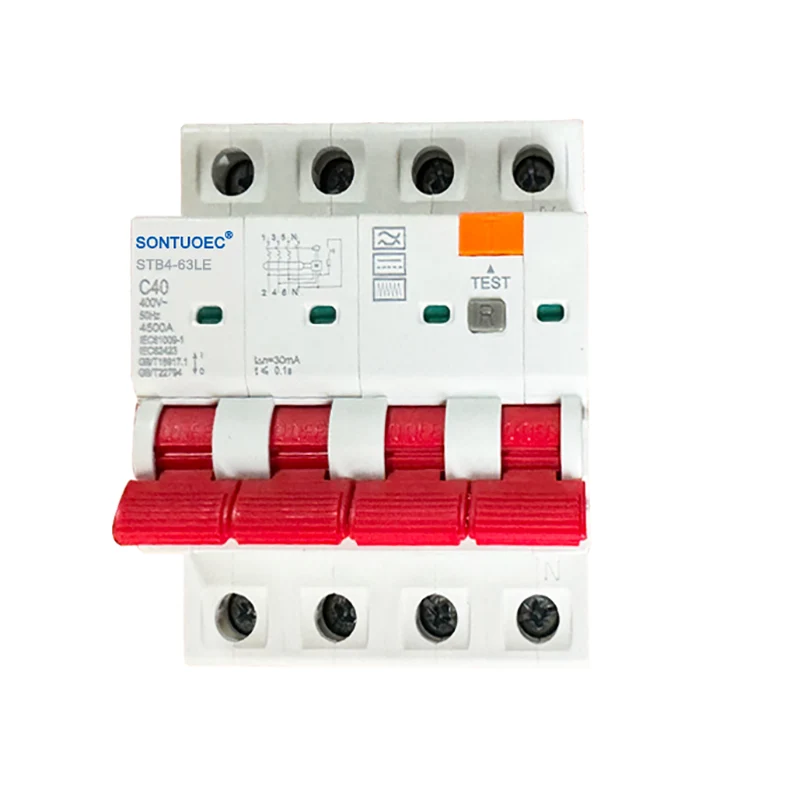

Juhtmestik: 4P RCBO A tüüpi on juhtmestikus paindlik ja seda saab ühendada kolmefaasilise kolmejuhtmelise, kolmefaasilise nelja-juhtmelise või ühefaasilise vooluahelaga. Juhtmetes veenduge, et tulekahju, null- ja maajuhtmed on korralikult ühendatud, et vältida elektrilöögi ja elektrilise tulekahju ohtu.
