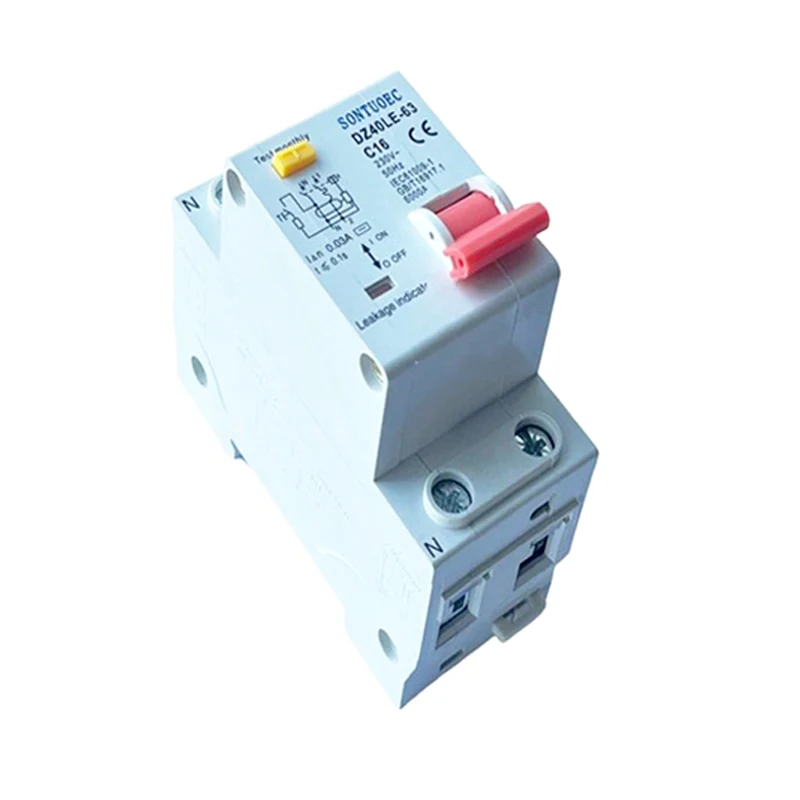

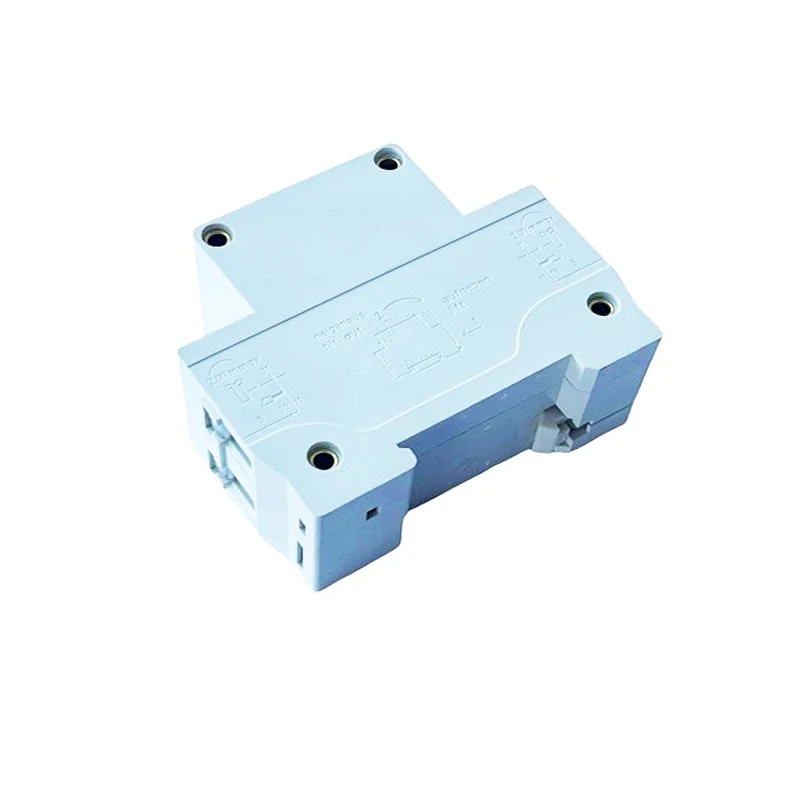

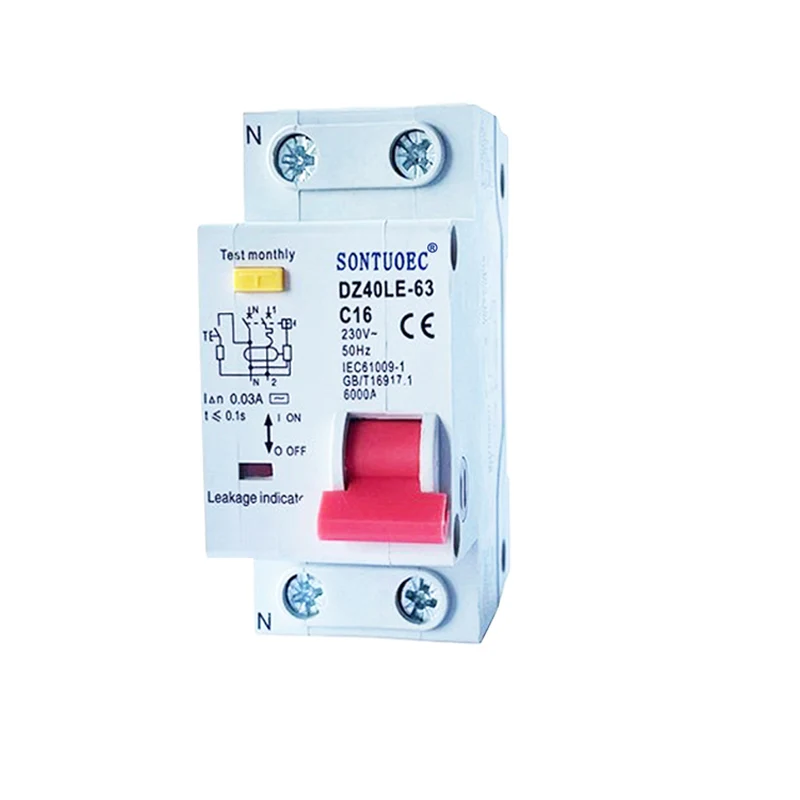

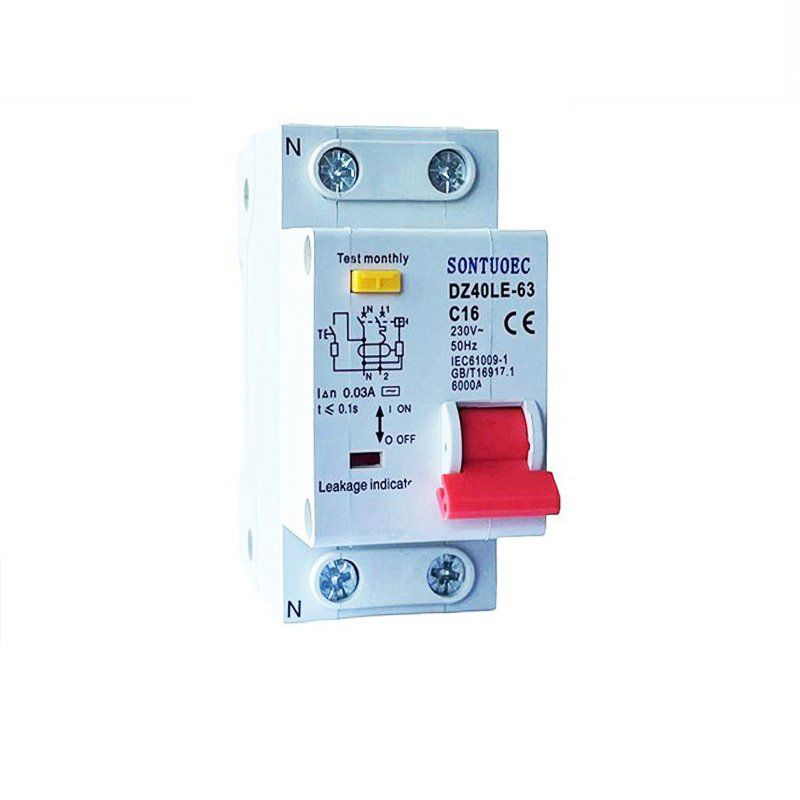

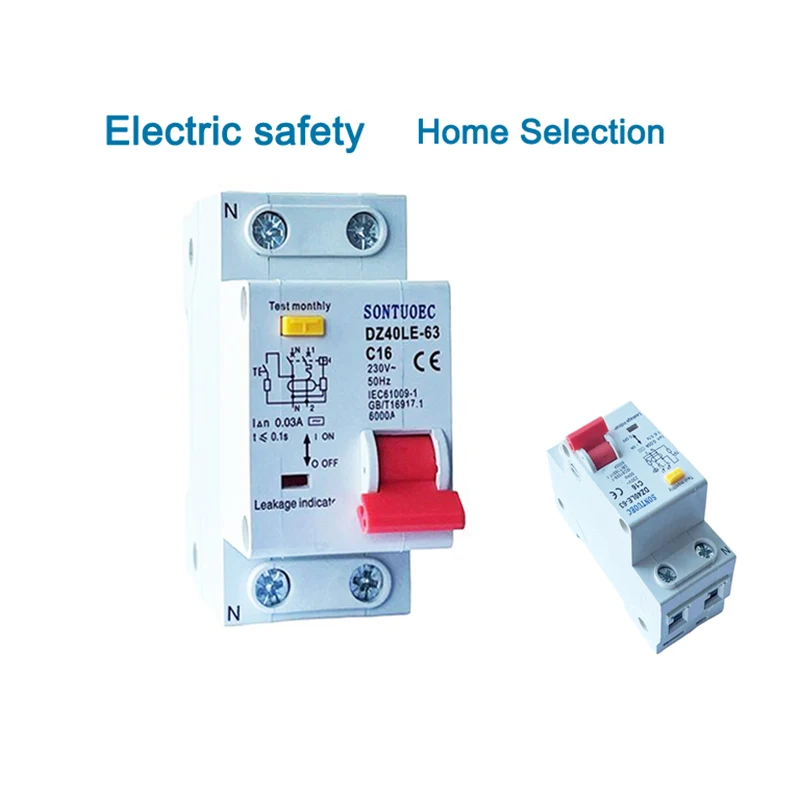

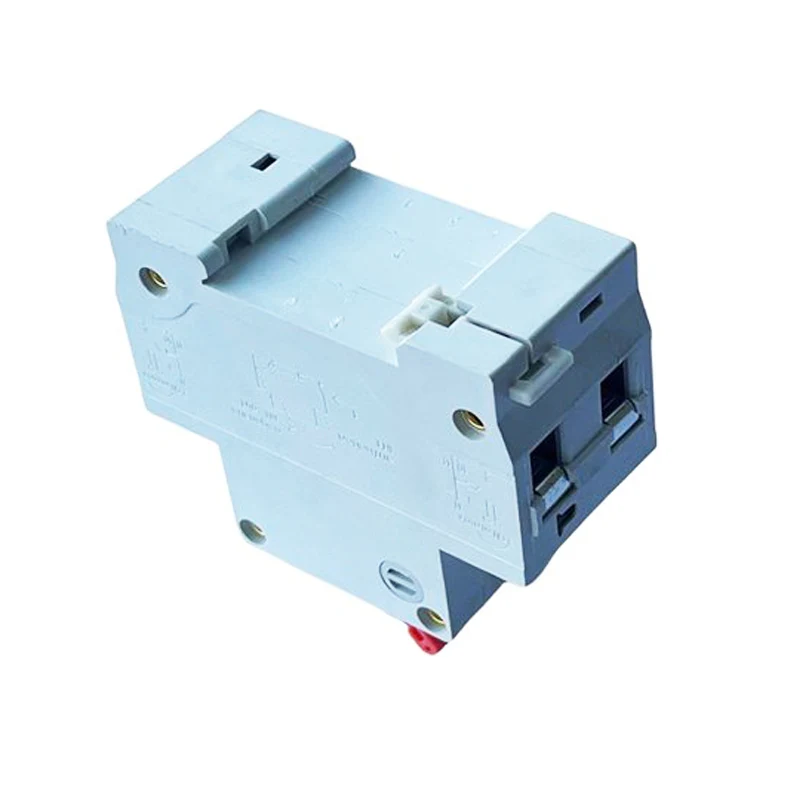

2p 1p+N ülevoolukaitsega kaitselüliti jääklüliti

Operatsiooni põhimõte

Ülevoolukaitsega 2p 1p+N jääklüliti tööpõhimõte põhineb voolude vektori summal ja elektromagnetilisel põhimõttel. Kui vooluhulgad l (tule) ja n (null) joonel ei ole suurusjärgus võrdsed, pole trafo vooluringi primaarküljel olevate voolude vektori summa null, mis tekitab sekundaarse külgmähise indutseeritud pinge. See indutseeritud pinge lisatakse elektromagnetilisele releele, tekitades ergastusvoolu, mis loob vastupidise demagnetiseeriva jõu. Kui tõrkevool saavutab RCBO töövoolu, põhjustab see vastupidine demagnetiseeriv jõud elektromagnetilise relee armatuuri, et ikkest lahti saada, surudes töömehhanismi toimima ja katkestama rikkevooluahela.

Funktsioonid ja eelised

Multifunktsionaalne kaitse: 2p RCBO ühendab voolukaitse ja ülevoolukaitsefunktsioonid, mis võimaldab täielikult kaitsta vooluringide ja seadmete ohutust.

Kõrge usaldusväärsus: täiustatud elektrooniliste komponentide ja lahtiühendamise mehhanismi kasutuselevõtul on see kõrge töökindlus ja ohutus.

Paindlik konfiguratsioon: 2-pooluseline disain võimaldab ühefaasilise võimsuse ja nulljoone samaaegset kaitset, mis sobib erinevate keerukate elektrisüsteemide jaoks.

Lihtne paigaldada ja hooldada: mõistlik konstruktsiooni kujundus, hõlpsasti paigaldatav ning samal ajal hõlpsasti hooldust ja kapitaalremont.

Valimine ja paigaldamine

Valik: tüübi valimisel peaks see põhinema vooluringi nimivoolul, nimivoolul, lühise purunemisvõimsusel ja lekketoimingutel ning muudel parameetritel. Samal ajal tuleks vooluringi kaitsevajaduste rahuldamiseks kaaluda ka RCBO praeguste vooluahelate arvu.

Paigaldamine: 2p RCBO tuleks paigaldada kuiva, ventileeritavasse kohta, millel pole söövitavat gaasi ja plahvatusohtu. Paigaldamine peaks tagama, et juhtmestik on õige ja usaldusväärne, töömehhanism on paindlik ja usaldusväärne ning installimine järgib asjakohaseid standardeid ja koode.
