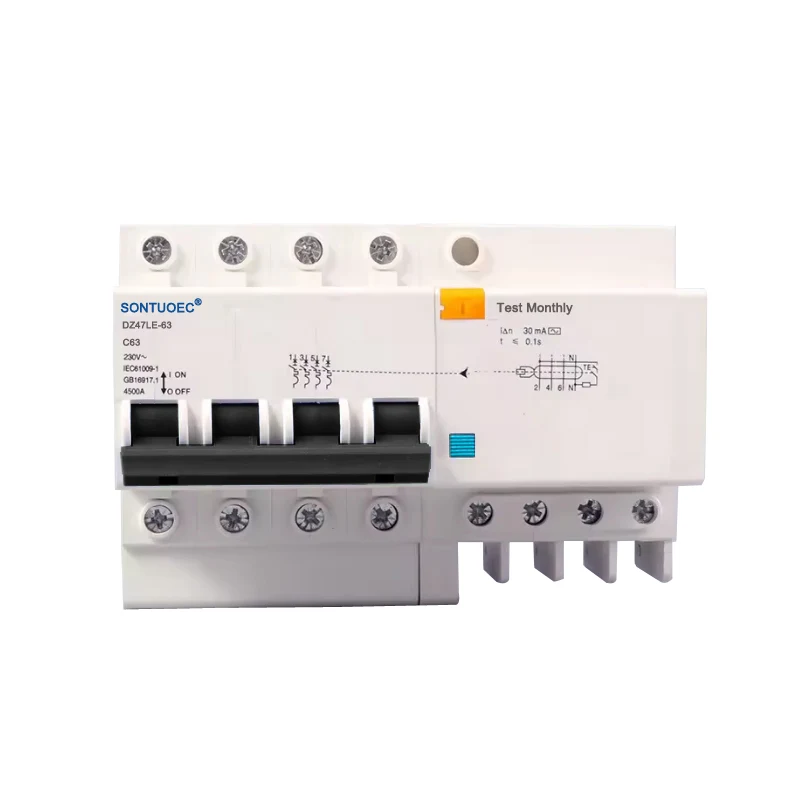

4P RCBO vahelduvvoolu tüüp on 4-poolane kaitselüliti, mis ühendab voolukaitse ja ülevoolu kaitsefunktsioonid, mis on eriti mõeldud vahelduvvoolu (AC) vooluahelate jaoks. See võib toiteallika automaatselt ära lõigata, kui voolu vooluhulk tuvastatakse vooluahelas, et vältida elektrilisi tulekahjusid ja isiklikke elektrilöögiõnnetusi. Samal ajal on sellel ka ülevoolu kaitsefunktsioon, mis võib vooluringi ja seadme ohutuse kaitsmiseks vooluahelas toiteallika automaatselt ära lõigata.
nimetus |
Ülevoolukaitsega kaitselüliti jääk |
omadused |
ülekoormus/ lühise/ lekkekaitse |
Poolus nr |
1p/2L, 2p/2L, 3p/3L, 3P/4L 4P/4L |
Purunemisvõimsus | 3KA, 4,5KA, 6KA |
Hinnatud vool (a) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a |
Hinnatud jääkvool: |
10mA, 30mA, 100mA, 300mA, 500mA |
Hindatud pinge (V) |
240/415V |
paigaldus |
Dini raudteetüüp |
standard |
IEC61009-1 、 GB16917-1 |
atesteerimine |
CE |
4P RCBO AC tüüpi tööpõhimõte põhineb voolude vektori summal ja elektromagnetilistel põhimõtetel. Kui tule (L) ja null (N) juhtmetes olevad vooluhulgad ei ole suurusjärku võrdsed, pole trafo vooluringi primaarküljel olevate voolude vektori summa null, mis tekitab sekundaarse küljemähise indutseeritud pinge. See indutseeritud pinge lisatakse elektromagnetilisele releele, tekitades ergastusvoolu, mis loob vastupidise demagnetiseeriva jõu. Kui tõrkevool saavutab RCBO töövoolu, põhjustab see vastupidine demagnetiseeriv jõud elektromagnetilise relee armatuuri, et ikkest lahti saada, surudes töömehhanismi toimima ja katkestama rikkevooluahela.

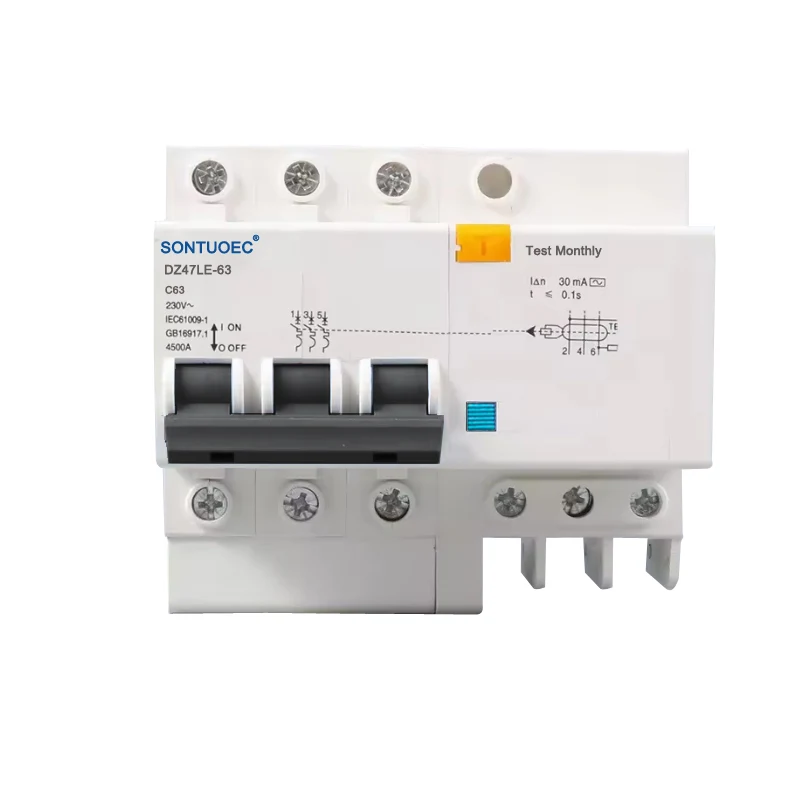

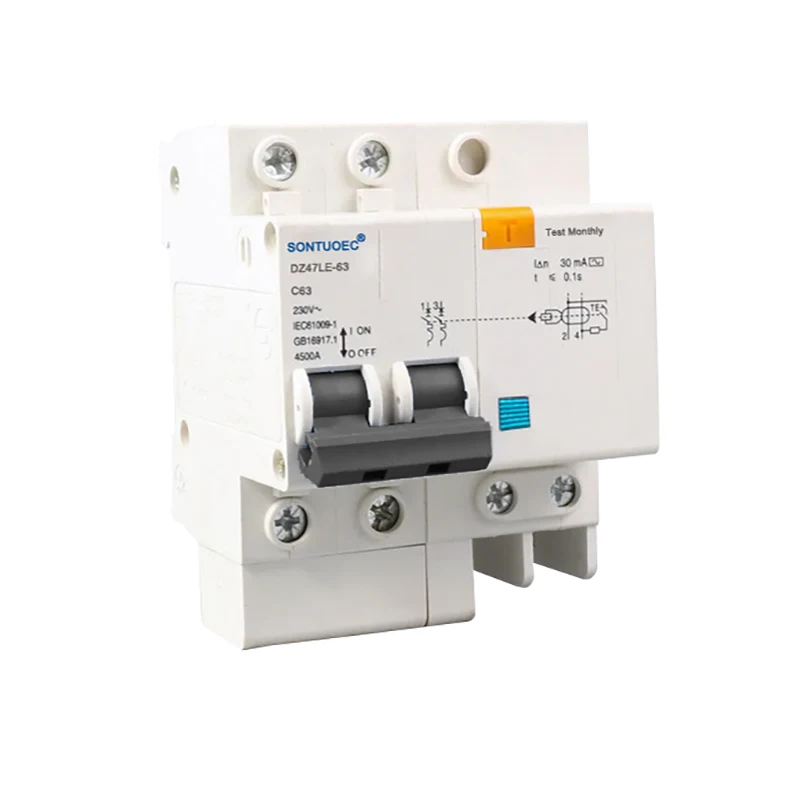

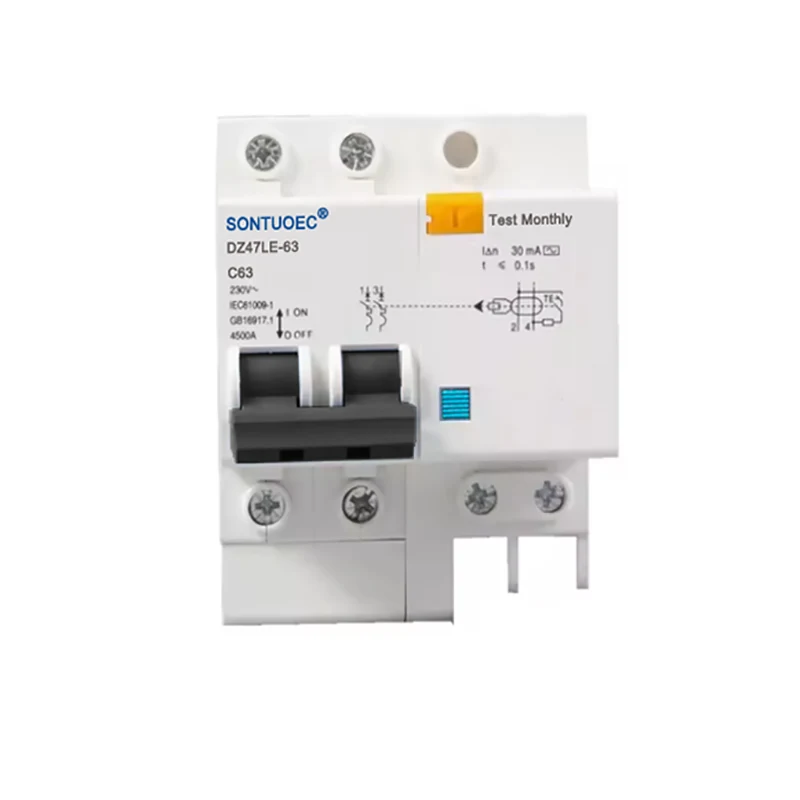

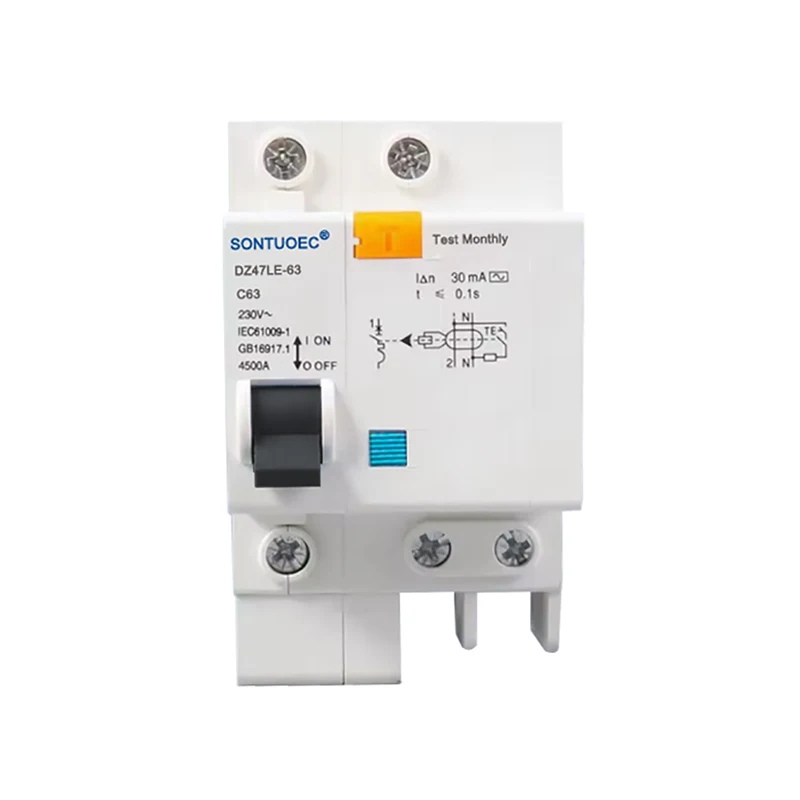

DZ47LE-63 seeria elektrooniline maakera kaitsekaitse kaitselüliti sobib AC 50Hz/60Hz, nimiväärtuse 230 V ja nimivoolu 6A ~ 63A ühefaasilise elamurajooni jaoks; 400 V kolmefaasilise vooluringi jaoks AC 50Hz/60Hz. See võib kaitsta vooluahela ülekoormust ja lühist. Sellel tootel on väikeste mahu, suure purunemisvõime, reaalajas traadi ja nullliini eelised samal ajal, kaitstes ka tuletõrjetraadi ja nulljoonega ühendatud tagaküljega inimest elektrilise lekke löögi eest.
See vastab standardsele IEC61009-1, GB16917.1.
1) .Provideerib kaitse elektrilöögi, maakera, lekkevoolu eest;
2) .Provideerib kaitse ülekoormuse, lühise ja ülepinge eest;
3). Väike maht, suur purunemisvõime; Otseülekande ja nulljoon lõigatakse samal ajal ära;
4). Väikesuurus ja kaal, lihtne paigaldamine ja juhtmestik, kõrge ja vastupidav jõudlus
5). Tagada misineva komistamise vastu, mis on põhjustatud hetkelisest pingest ja hetkevoolust.
Multifunktsionaalne kaitse: 4P RCBO vahelduvvoolu tüüp ühendab vooluvoolu jääk- ja ülevoolukaitse, et pakkuda vooluringidele ja seadmetele terviklikku kaitset.
Kõrge tundlikkus: väga tundlik kaitse sinusoidaalse vahelduvvoolu järsu rakendamise või aeglase tõusu vastu tagab lahtilaske.
Lai kasutamine: sobib vahelduvvooluahelate jaoks kodumaistes, tööstuslikes ja kaubanduslikes elektrijaotussüsteemides, eriti ühe tule-nulli juhtmestiku jaoks.
Lihtne paigaldada ja hooldada: mõistlik konstruktsiooni kujundus, hõlpsasti paigaldatav ning samal ajal hõlpsasti hooldust ja kapitaalremont.
4P RCBO vahelduvvoolu tüüpi kasutatakse laialdaselt vahelduvvooluahela kaitseks kodudes, kontorites, äriruumides ja tööstusrajatistes. See sobib eriti rakenduste jaoks, mis nõuavad nii tule- kui ka nulljuhtmete kaitset, näiteks valgustusahelaid, pistikupesa ja seadmete, näiteks mootorite kaitset.
