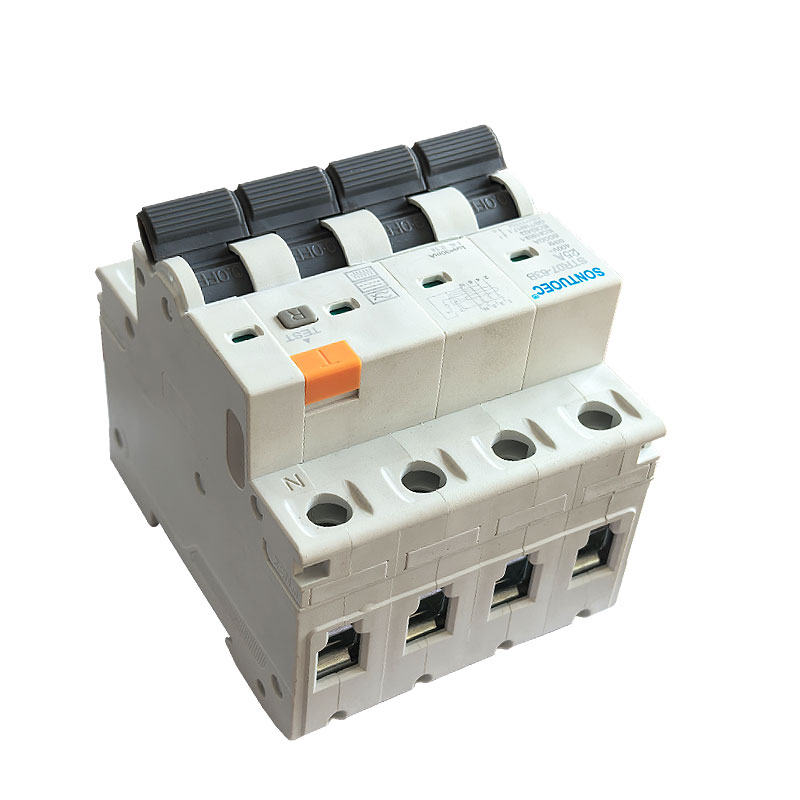

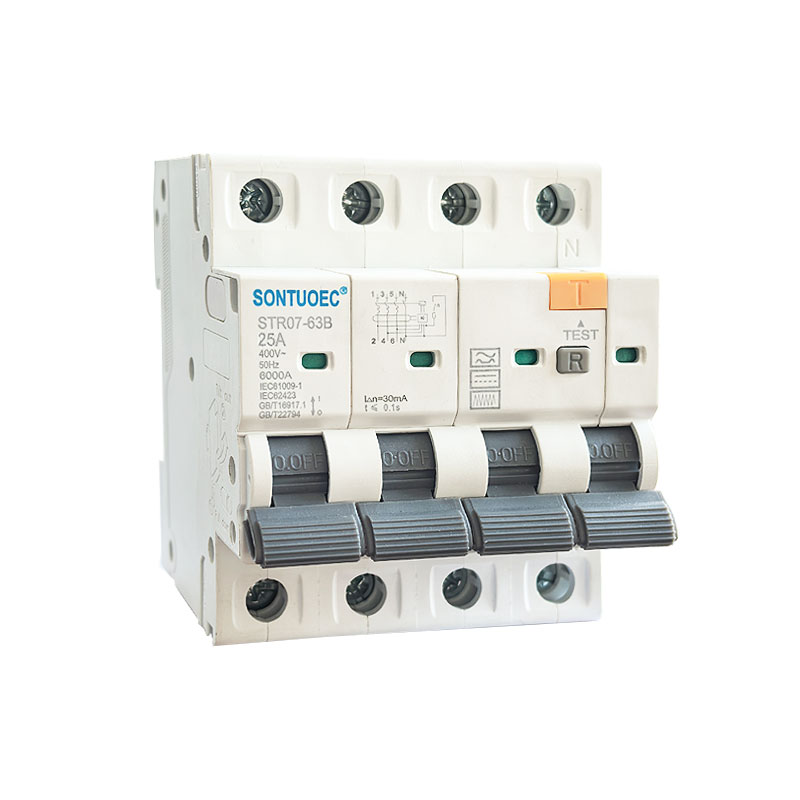

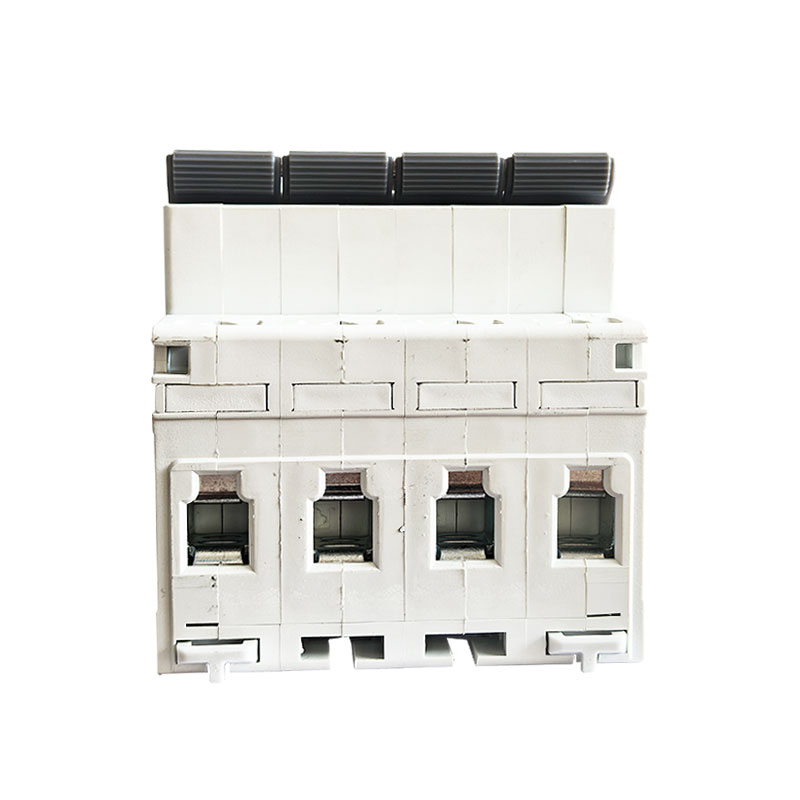

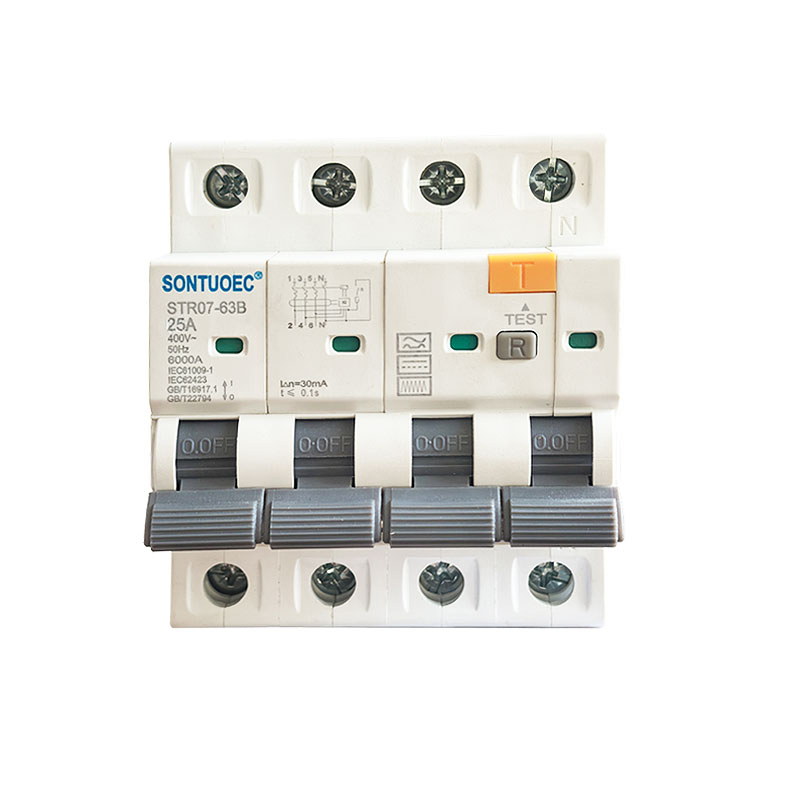

STRO7-63B RCBO B Tüüp 2P 4P jääkvoolu kaitselüliti

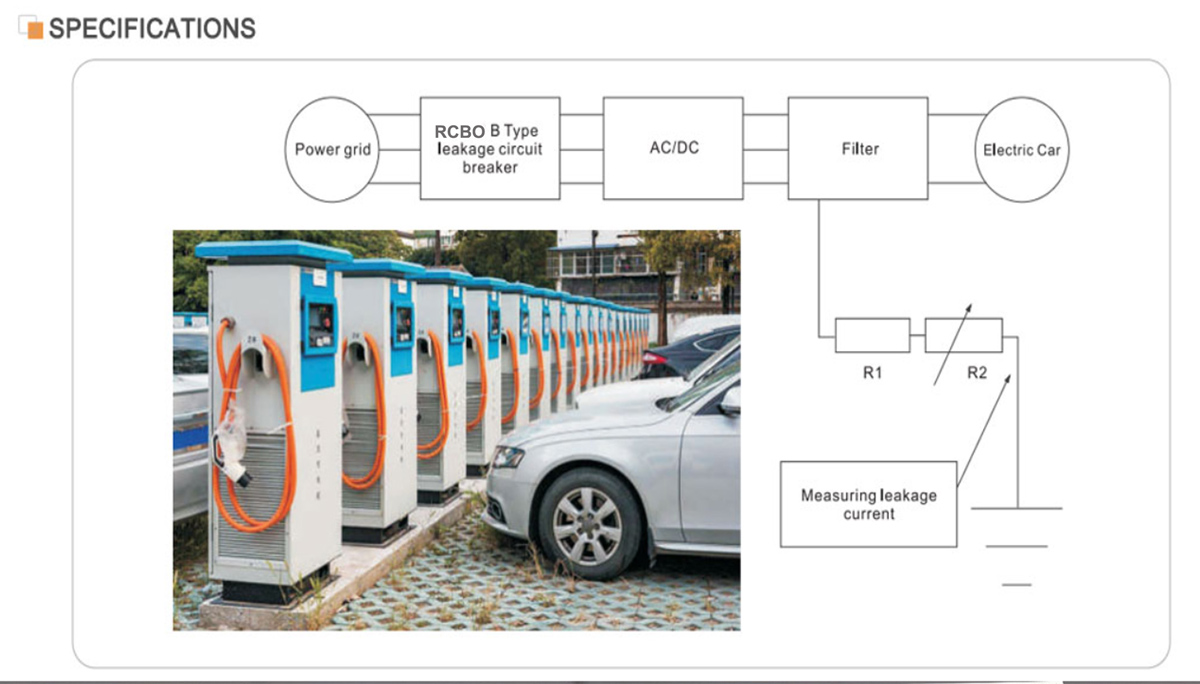

SontuoEC on üks Hiina tarnijaid/ tootjaid Stro7-63B RCBO B Tüüp 4P 4P jääkvoolu kaitselüliti mudel töötab A-tüüpi ja lisaks sujuvate DC jääkvoolude jaoks, jääkvoolude jääkvoolud, mis võivad tuleneda vooluringidest ja kõrgsagedusest aktiivse aktiivse vooluhulgaga. Tavaliselt kasutatakse seda laadimisjaama, meditsiiniseadmete ja instrumentide, kontrollerite ja muutuva kiirusega draivide, taignalaengute ja muundurite (DC) valdkonnas ... STRO7-63B vastab IEC/EN61009-1 ja IEC/EN62423 standardiks. Sellel on ka lekkefunktsioone, ülekoormamist ja lühise kaitse kaitset, ülekoormamist ja lühise kaitse kaitset, ülekoormamist ja lühise kaitset.

Mudel:STRO7-63B

Saada päring

Tootekirjeldus

Spetsifikatsioonid:

Elektri- Funktsioon	Standard		IEC/61009-1; ja IEC/EN62423
	Tüüp (tunneta maakera lainevorm)		B (elektrooniline tüüp)
	Hinnatud vool aastal	A	6,10,16,20,25,32,40,63,80a
	Postid	P	1p+n, 3p+n
	Hindepinge UE	V	IP+N: 230/240 V; 3P+N: 400/415V
	Hinnatud tundlikkus i n	A	0,03,0,1,0,3
	Isolatsioonipinge kasutajaliides	V	500
	Hinnatud jääkte tegemine ja	A	500 (sisse = 25A/40A)
	purunemisvõimsus i m	A	630 (sisse = 63a)
	Lühisev vool I C	A	10000
	SCPD kaitsme	A	10000
	Paus aeg i n all	s	≤0,1
	Hinnatud sagedus	Hz	50
	Nimetatud impulss talub pinget (1,2/5,0) UIMP	V	4000
Mehaanika omadused	Dielektriline testi pinge Ind. Fred. 1 min eest	kv	2.5
	Reostusaste		2
	Elektrielu		2000
	Mechanicai iife		10000
	Tõrkevoolu näitaja		Jah
	Kaitse kraad		IP20
	Ümbritseva õhu temperatuur (päevase keskmisega 35)	ºC	-40 ~+55ºC
	Säilitustemperatuur	ºC	-40 ~+70ºC

Ülekoormuse kaitse: kui STRO7-63B RCBO B Tüüp 2P 4P jääkvoolu kaitselüliti vool vooluringis ületab STRO7-63B RCBO nimiväärtuse, katkestab see automaatselt vooluringi seatud ajavahemiku jooksul, et vältida vooluringi ja seadmeid, mis ei tohi ületada, vältides seega tule ja kahjustusi.

Lühiseettevõtte kaitse: kui STRO7-63B RCBO B Tüüp 2P 4P jääkvoolu kaitselüliti, toimub ahelas lühise vooluahel, STRO7-63B RCBO katkestab kiiresti vooluahela, et vältida lühise voolu tekkimist vooluringi ja seadmete tõsise kahjustuse tekitamiseks.

Lekkekaitse: STRO7-63B RCBO on võimeline tuvastama vooluahelas jääkvoolu (st lekkevool). Kui jääkvool ületab seatud läve, katkestab RCBO B mudel 2P 4P jääkvoolu kaitselüliti vooluringi väga lühikese aja jooksul, et vältida elektrilöögiõnnetusi ja elektrilisi tulekahjusid.

STRO7-63B RCBO tööpõhimõte

STRO7-63B RCBO sisaldab sisemist soojusmagnetreisidetektorit (ülekoormuse ja lühise kaitse jaoks) ja jääkvoolu detektorit (lekkekaitse jaoks). Kui vooluahela vool või jääkvool on ebanormaalne, käivitab vastav ründaja STRO7-63B RCBO komistusmehhanismi, muutes selle vooluringi kiiresti ära katkestama.

1.termaalne magnetreis: see kasutab soojus- ja magnetvälja, mis on genereeritud, kui vool läbib juhtkonna läbi, et pääseda. Kui vool on liiga kõrge, soojeneb juht ja genereerib magnetvälja, põhjustades termilise magnetründaja sees oleva bimetaali painutamise või magneti, et meelitada raua südamikku, käivitades sellega liikumismehhanismi.

2. residuaalne vooludetektor: see kasutab ahela jääkvoolu tuvastamiseks nulljärjestuse voolu trafo. Kui jääkvool ületab seatud läve, saadab jääkvoolu detektor vooluringi katkestamiseks signaali komistamismehhanismile.

Stro7-63b rcbo omadused

Multifunktsionaalne integratsioon: STRO7-63B RCBO integreerib ülekoormuse, lühise ja lekkekaitse funktsioonid, lihtsustades elektrisüsteemide kavandamist ja paigaldamist.

Kõrge tundlikkus: Stro7-63B RCBOS suudab vooluringis kiiresti tuvastada ja katkestada ebanormaalseid ja jääkvoolusid, pakkudes usaldusväärset kaitset.

Lihtne paigaldada ja hooldada: STRO7-63B RCBO-d modulariseeritakse tavaliselt hõlpsaks paigaldamiseks ja hooldamiseks.

Kõrge ohutus: STRO7-63B RCBO-sid on rangelt testitud ja sertifitseeritud suure ohutuse ja töökindluse tagamiseks, et tagada elektrisüsteemide ohutu töö.

STRO7-63B RCBO rakenduse stsenaariumid

STRO7-63B RCBO-sid kasutatakse laialdaselt elektrisüsteemides elamu-, äri- ja tööstussektoris, eriti sellistes, mis vajavad samaaegset ülekoormust, lühise ja Maa lekkekaitset. Tavaliselt paigaldatakse need jaotuskastidesse, lülituskappidesse või juhtimiskappidesse, et kaitsta vooluringide ja seadmeid ebanormaalse voolu ja pinge põhjustatud kahjustuste eest ning elektrilöögi vältimiseks.
