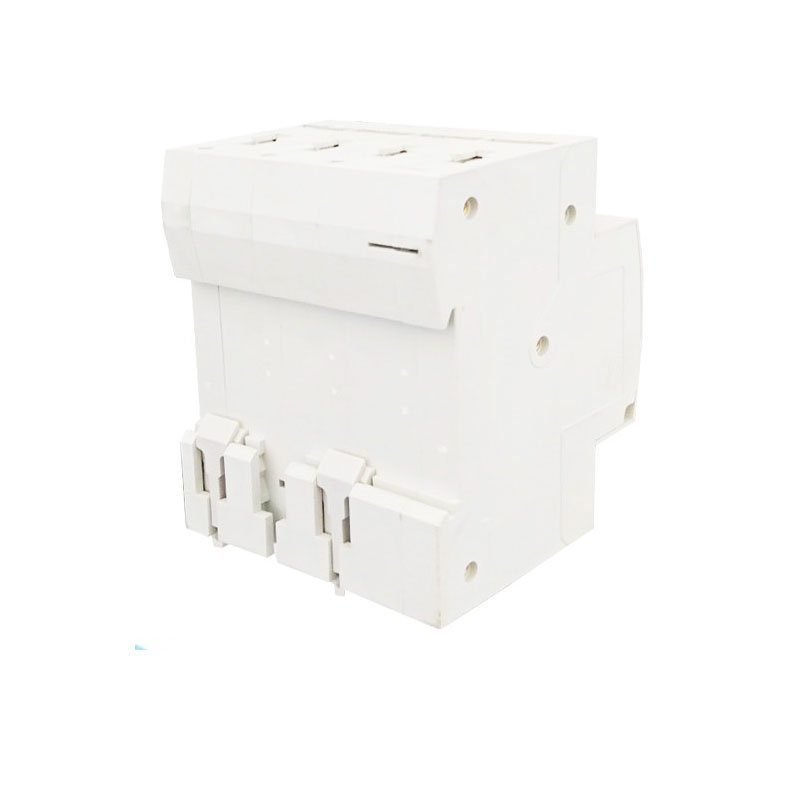

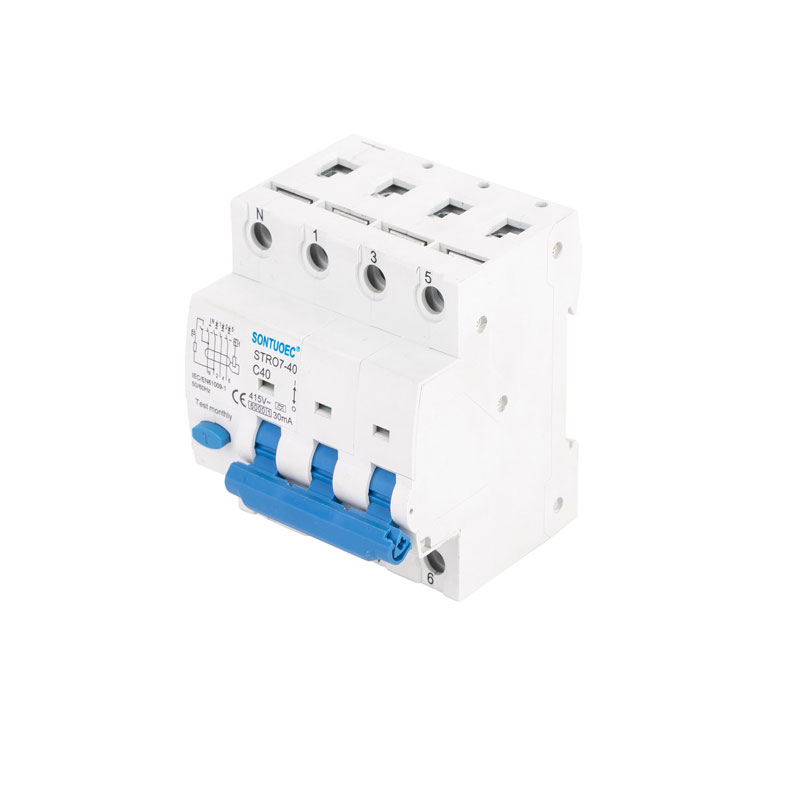

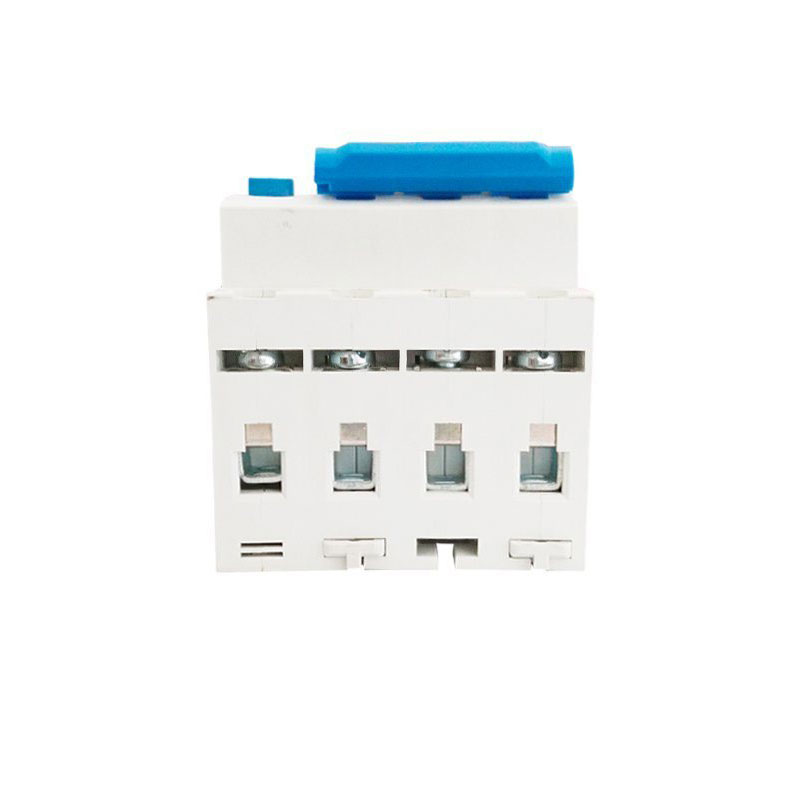

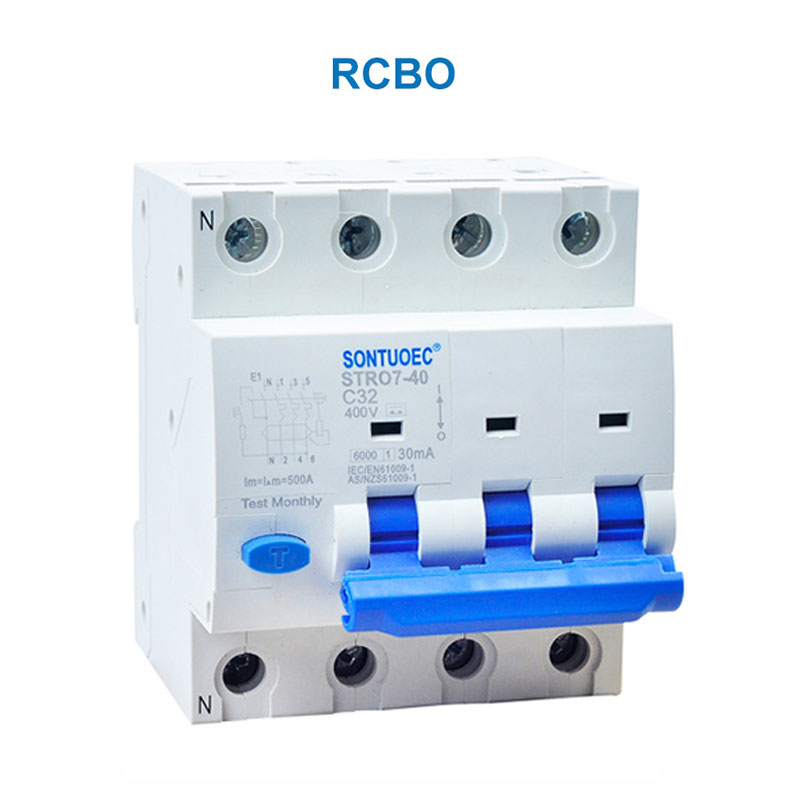

STRO7-40 RCBO, täisnimi on ülevoolukaitsega praegune kaitselüliti. See on elektriohutusseade, mis integreerib ülekoormuse kaitse, lühise kaitse ja lekkekaitse ning mida kasutatakse laialdaselt elamu-, äri- ja tööstuspiirkondades elektrisüsteemides, et tagada seadmete isiklik ohutus ja ohutu töö. Mõistes selle tööpõhimõtet, omadusi, rakenduse stsenaariume ning valimis- ja paigaldusmeetodeid, saate elektrisüsteemide ohutu toimimise tagamiseks paremini kasutada ja säilitada RCBO.

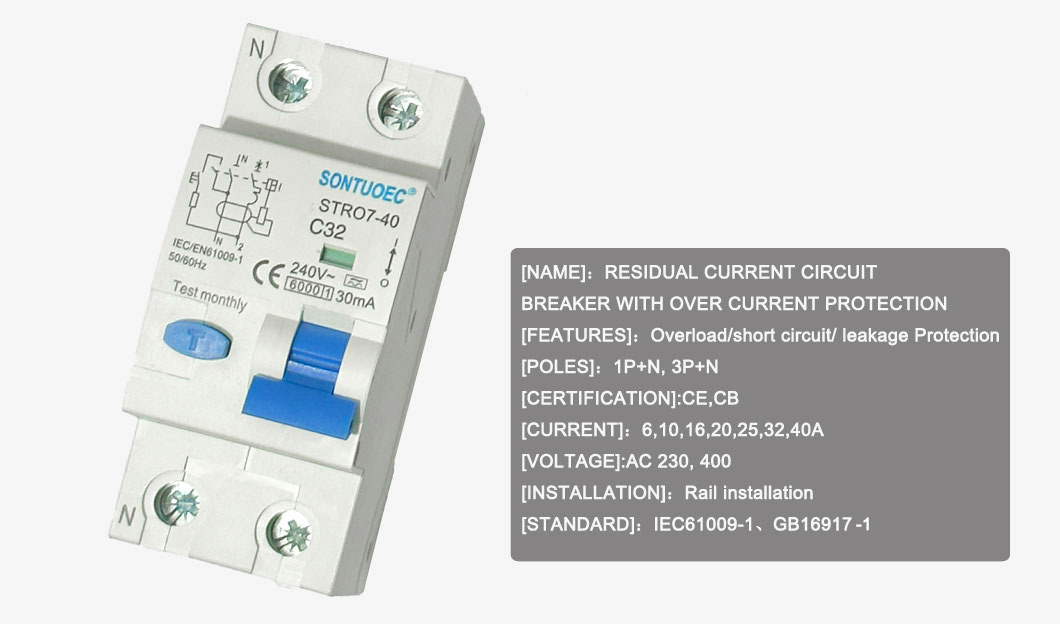

Standard | IEC/EN 61009-1 |
Mudel |
Stro7-40 elektromagnetiline tüüp, elektrooniline tüüp |
Jääkvoolu tegelaskujud |
Ja/ja ja |
Poolus nr |

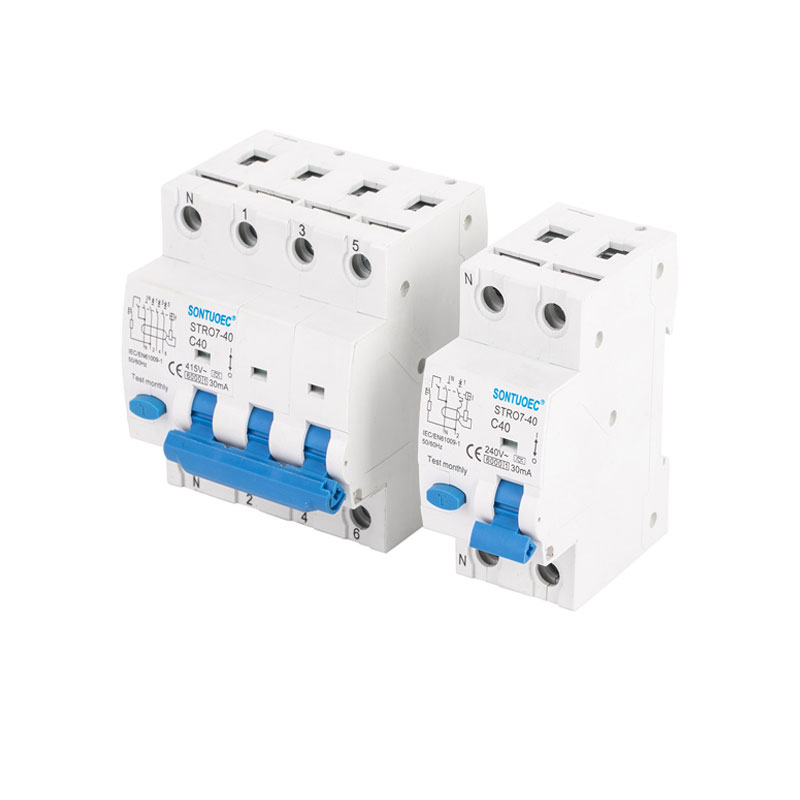

1p+n, 3p+n |
Hinnatud vool (a) |
6a, 10a, 16a, 25a, 32a, 40a |
Purunemisvõimsus | 6ka |
Laotud sagedus (Hz) | 50/60 |
Hindatud pinge (V) |
240/415V; 230/400 V |
Hinnatud jääkvool |
10mA, 30mA, 100mA, 300mA, 500mA |
Elektro-makaniline vastupidavus |
üle 4000 tsükli |
Sertifikaat: |
See; CB; Saaa; |
STRO7-40 RCBO peamised funktsioonid
Ülekoormuse kaitse: kui vooluahela vool ületab RCBO STRO7-40 nimiväärtuse, katkestab see vooluringi automaatselt kindlaksmääratud aja jooksul, et vooluringi ja seadmed ei kuumeneks üle, vältides sellega tule ja kahjustusi.
Lühisekaitse: kui vooluringis toimub lühiseta, katkestab STRO7-40 RCBO kiiresti vooluahela, et vältida lühise voolu tekkimist vooluringi ja seadmete tõsist kahjustust.
Lekkekaitse: STRO7-40 RCBO on võimeline tuvastama vooluahelas jääkvoolu (st lekkevool). Kui jääkvool ületab seatud läve, katkestab STRO7-40 RCBO vooluringi väga lühikese aja jooksul, et vältida elektrilöögiõnnetusi ja elektrilisi tulekahjusid.
STRO7-40 RCBO sisaldab sisemist soojusmagnetreisidetektorit (ülekoormuse ja lühise kaitse jaoks) ja jääkvoolu detektorit (lekkekaitse jaoks). Kui vooluahela vool või jääkvool on ebanormaalne, käivitab vastav ründaja RCBO STRO7-40 komistamise mehhanismi, muutes selle kiiresti vooluringi katkestama.
1.termaalne magnetreis: see kasutab soojus- ja magnetvälja, mis on genereeritud, kui vool läbib juhtkonna läbi, et pääseda. Kui vool on liiga kõrge, soojeneb juht ja genereerib magnetvälja, põhjustades termilise magnetründaja sees oleva bimetaali painutamise või magneti, et meelitada raua südamikku, käivitades sellega liikumismehhanismi.
2. residuaalne vooludetektor: see kasutab ahela jääkvoolu tuvastamiseks nulljärjestuse voolu. Kui jääkvool ületab seatud läve, saadab jääkvoolu detektor vooluringi katkestamiseks signaali komistamismehhanismile.
Multifunktsionaalne integratsioon: STRO7-40 RCBO integreerib ülekoormuse, lühise ja lekkekaitse funktsioonid, lihtsustades elektrisüsteemide kavandamist ja paigaldamist.
Kõrge tundlikkus: STRO7-40 RCBOS suudab vooluringis kiiresti tuvastada ja katkestada ebanormaalsed ja jääkvoolud, pakkudes usaldusväärset kaitset.
Lihtne paigaldada ja hooldada: STRO7-40 RCBO-d modulariseeritakse tavaliselt hõlpsaks paigaldamiseks ja hooldamiseks.
Kõrge ohutus: STRO7-40 RCBO-sid on rangelt testitud ja sertifitseeritud suure ohutuse ja töökindluse tagamiseks, et tagada elektrisüsteemide ohutu töö.
STRO7-40 RCBO-sid kasutatakse laialdaselt elektrisüsteemides elamu-, äri- ja tööstussektoris, eriti sellistes, mis vajavad samaaegset ülekoormust, lühise ja maakera lekkekaitset. Tavaliselt paigaldatakse need jaotuskastidesse, lülituskappidesse või juhtimiskappidesse, et kaitsta vooluringide ja seadmeid ebanormaalse voolu ja pinge põhjustatud kahjustuste eest ning elektrilöögi vältimiseks.
