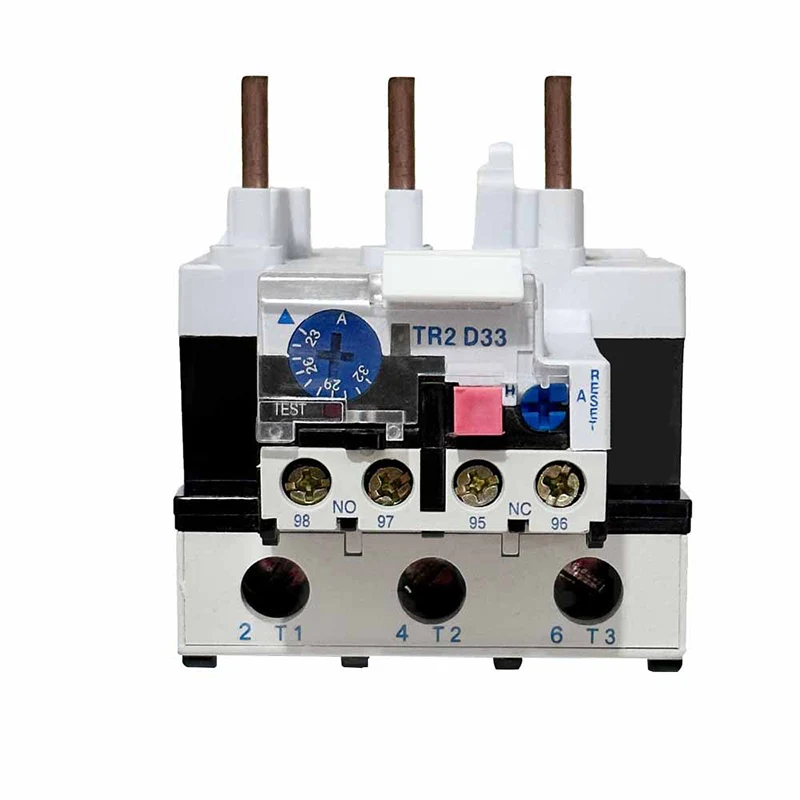

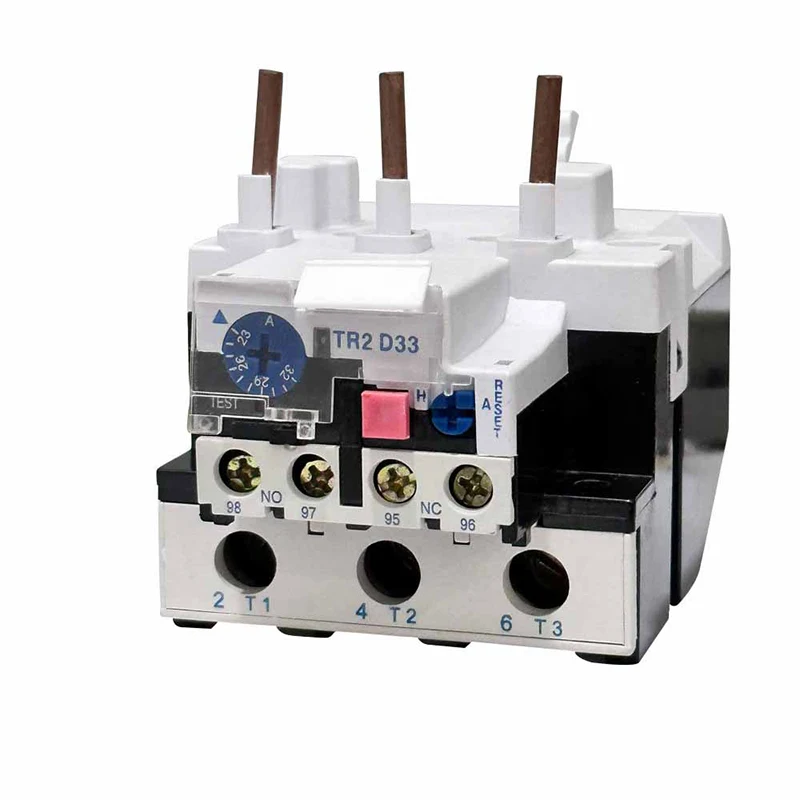

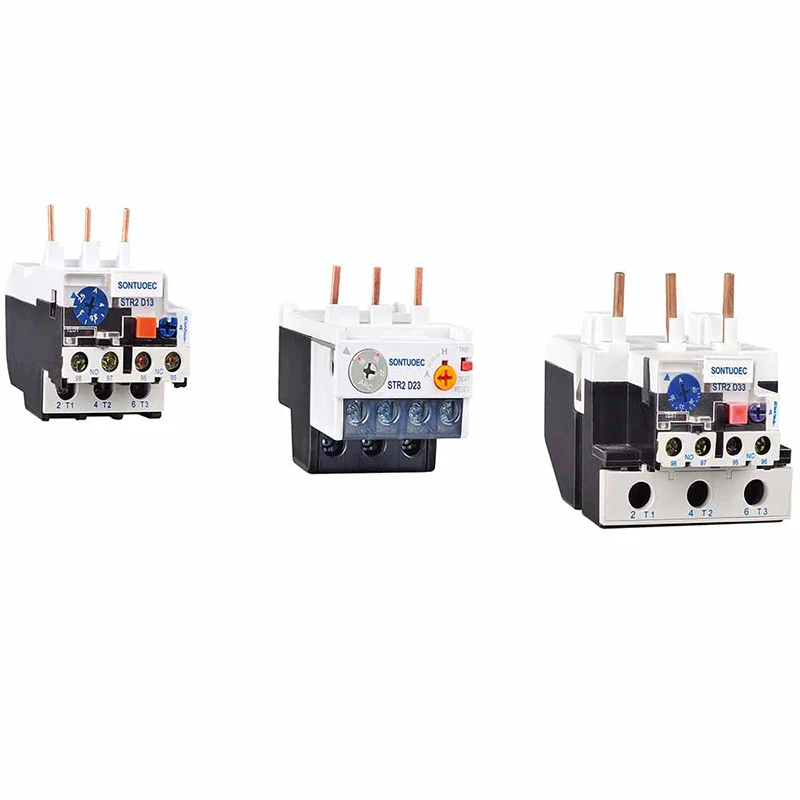

STR2-D33 termiline ülekoormusrelee

STR2-D33 termilise ülekoormuse releed toimivad elektrivoolu termilise mõju põhimõttel. Kui mootor on ülekoormatud, suureneb selle vool, põhjustades soojusrelee soojenemise kuumutuselemendi soojenemise. See kuumus kantakse bimetalli, mis on valmistatud kahest metallist, millel on soojuspaisumise koefitsiendid, nii et see paindub kuumutamisel. Kui painutamine jõuab teatud punkti, käivitab see mehaanilise seadme, tavaliselt kontakti, mis ühendab mootori toiteallika, kaitstes seda kahjustuste eest.

Saada päring

Tootekirjeldus

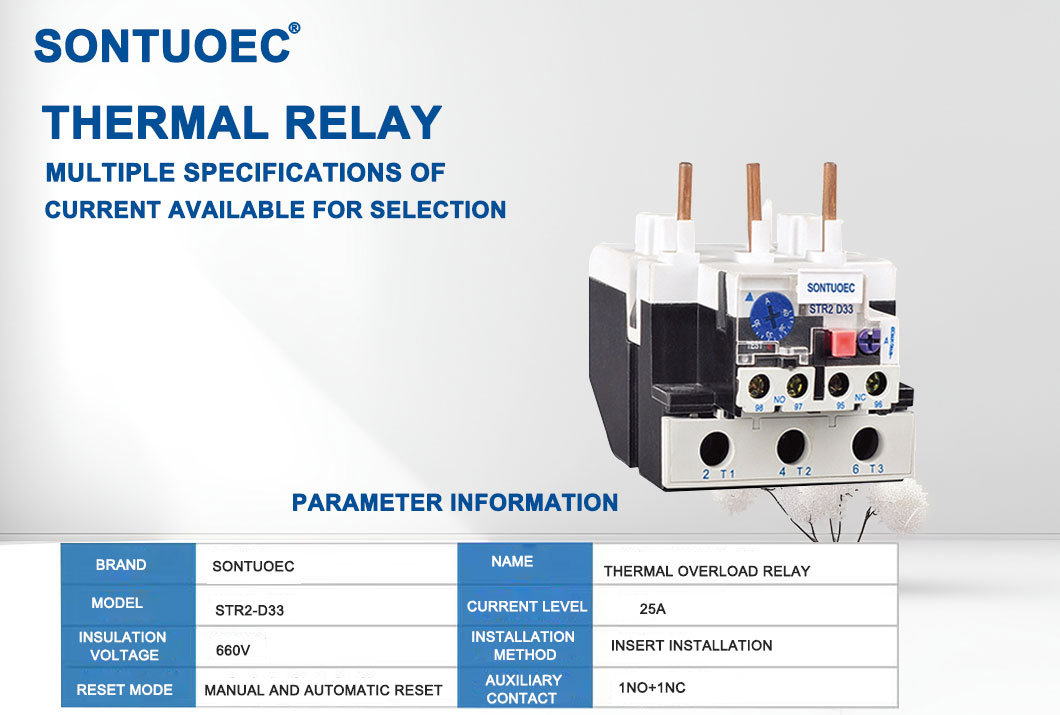

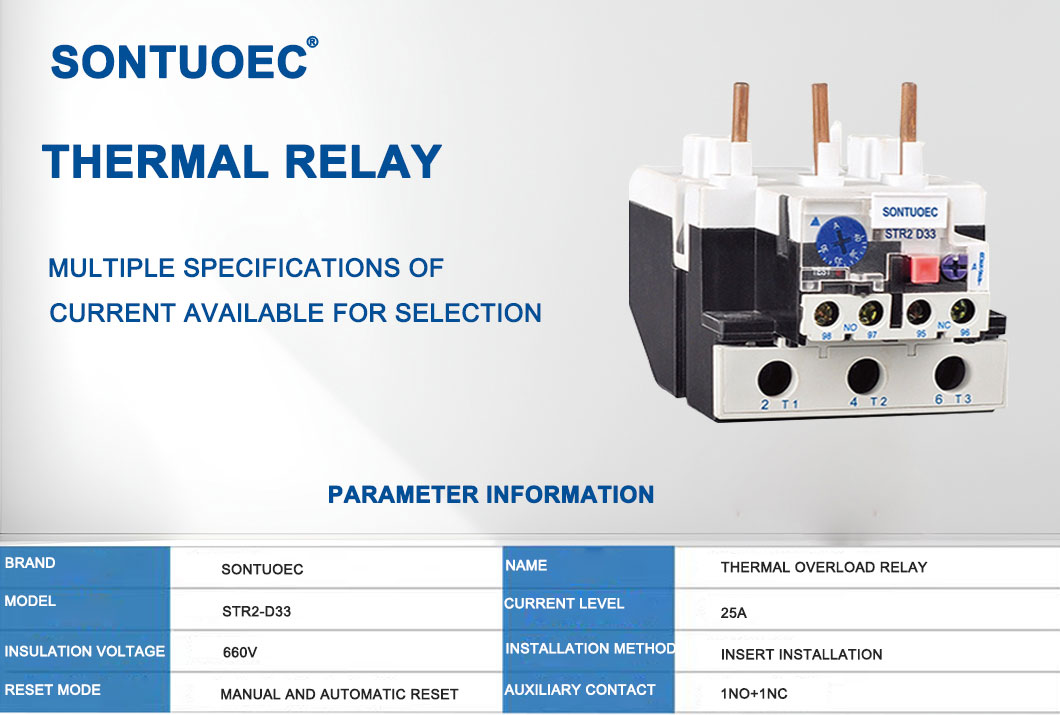

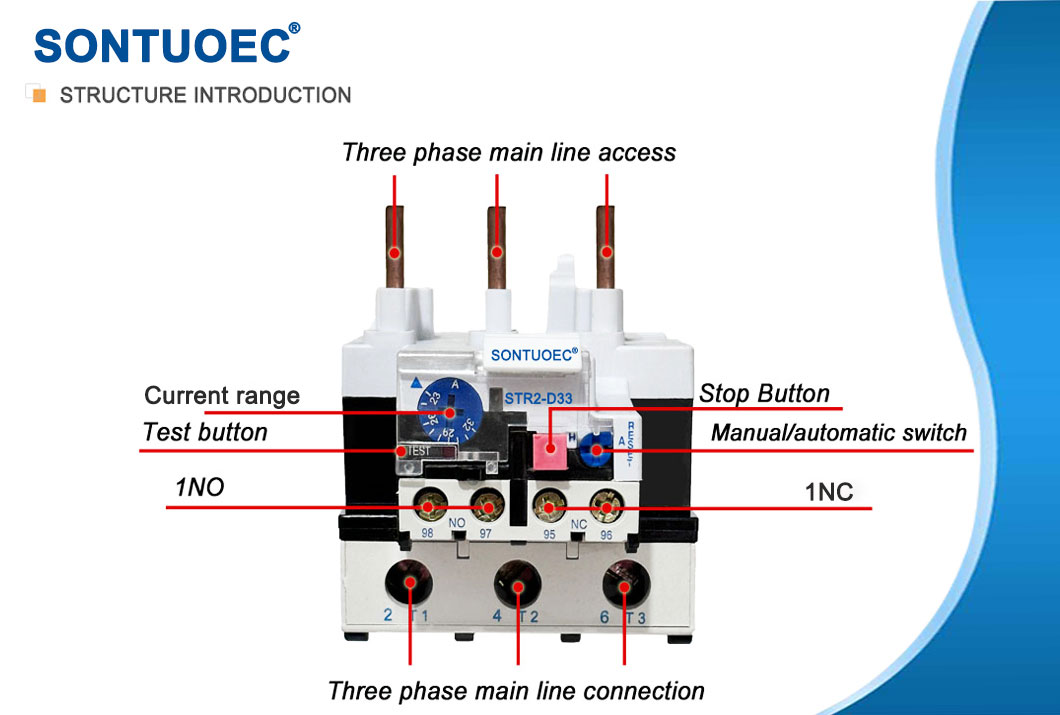

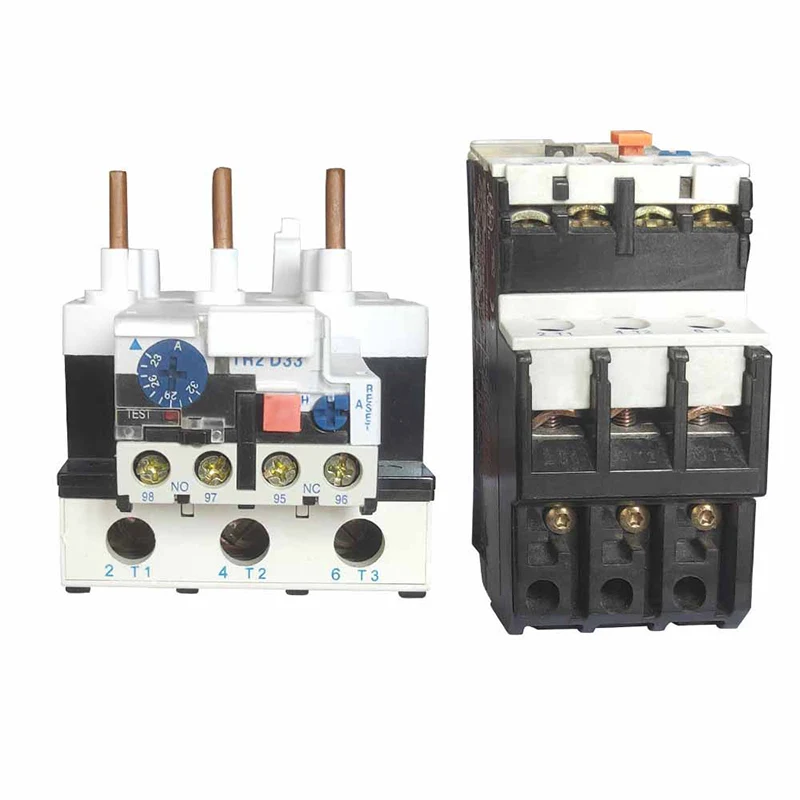

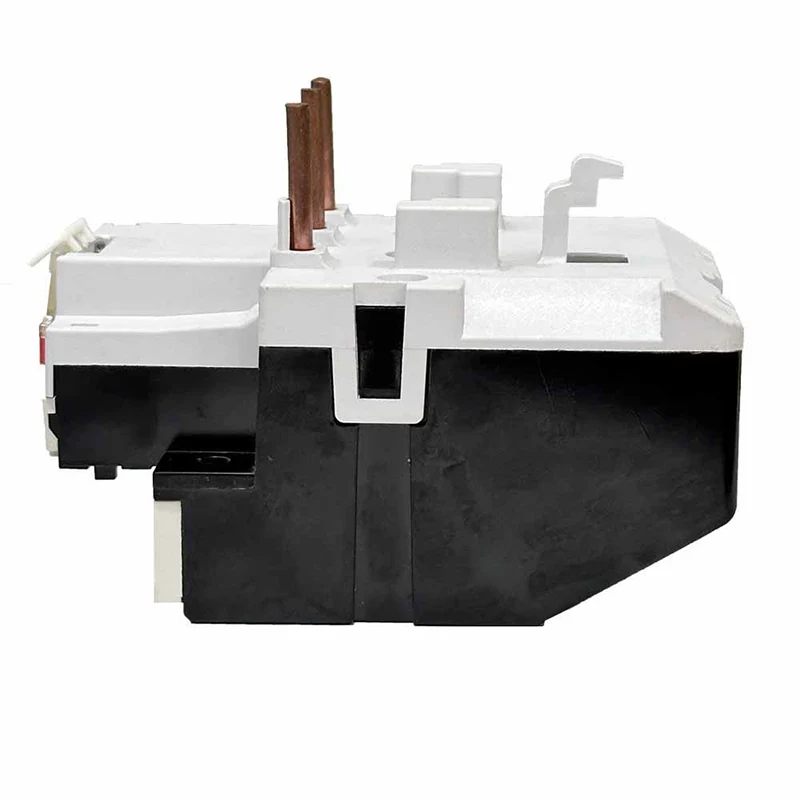

Spetsifikatsioonid:

Toode Nimetus	Termiline ülekoormusrelee
Mudel	ST2-D33
Materiaalne	Plastist, elektroonilised komponendid
Soojus- Kontakt	1NO+1NC
Soojus- Vahendatud vool	23A-93a	Pls Pange tähele vool ulatus

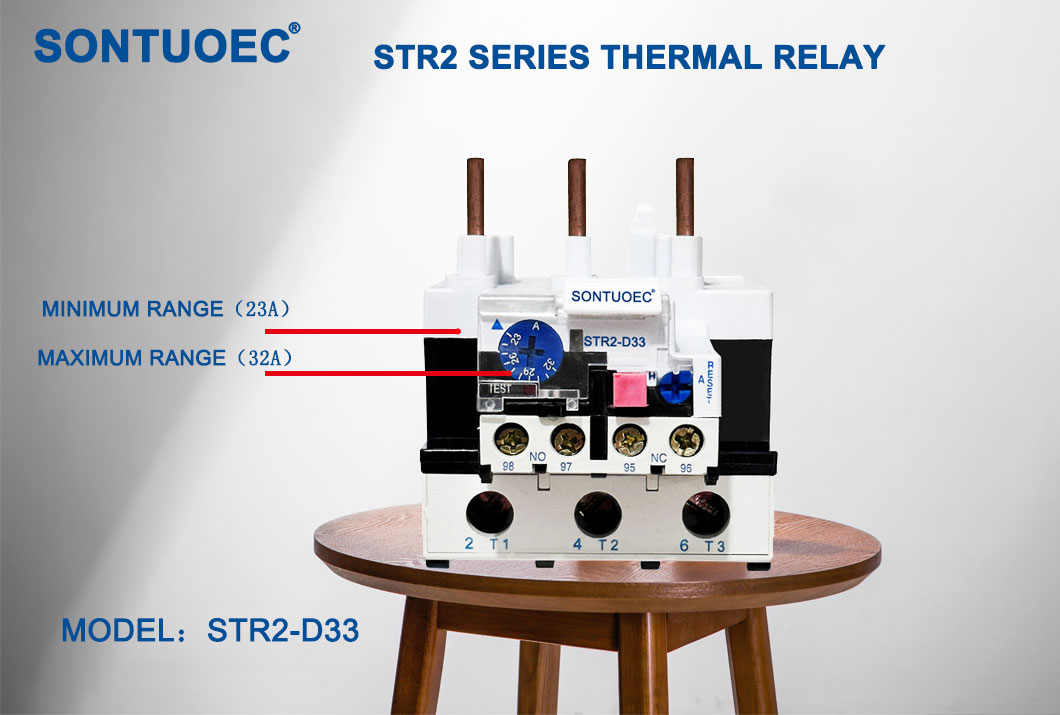

STR2-93	Reguleeritav vooluvahemik (A) seadistusvahemik	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Sagedus	660 V
Komistamisklass	50/60Hz
Värvus	Nagu näidatud pilt

Peamised tehnilised parameetrid

Mudel	Hinnatud vool	Ei.	Seadistusvahemik (a)	Kontaktorile
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Peamised funktsioonid

Ülekoormuse kaitse: kui mootori koormus ületab selle nimiväärtuse, katkestab termiline ülekoormusrelee toiteallika, et mootor ei kuumeneks ja kahjustuks.

Ülekuumenemiskaitse: kui mootor üle kuumeneb mingil põhjusel (nt kõrge ümbritseva õhu temperatuur või halb soojuse hajumine), katkestab termiline ülekoormusrelee ka toiteallika.

Märkefunktsioon: paljudel soojuse ülekoormuse releedel on näidustusfunktsioon, mis annab märku või muudab olekut mootori ülekoormatud või ülekuumenemisel, nii et operaator leiaks ja võtaks meetmeid õigeaegselt.

Termilise ülekoormuse relee automaatrelee str2-D seeriat saab kasutada 50/60 Hz vooluringis, nimiväärtusega isolatsioonipinge 660 V, nimivool 0,1–93A faasipausi kaitsmiseks, kui elektrimootor on ülekoormatud, relee on erinev mehhanism ja temperatuuride kompenseerimine on ühendatud ST1-seeriaga kontaktorites, mis on koos ninett-kontaktidega, see on kõige arenenum tsüklitega, see on kõige arenenum tsüklitega võrk 60947-1.

Rakenduse stsenaariumid

Termilisi ülekoormusreleesid kasutatakse laialdaselt erinevates tööstuslikes ja ärikeskkondades, eriti seadmetes, mis nõuavad elektrimootori draive. Näiteks kasutatakse neid pumpades, kompressorites, ventilaatorites, konveierites ja paljudes muudes mehaanilistes seadmetes tagamaks, et selliseid seadmeid saab ülekoormuse või ülekuumenemise korral ohutult sulgeda.

Valimine ja paigaldamine

Termilise ülekoormuse relee valimisel tuleb kaaluda selliseid tegureid nagu mootori võimsuse reiting, töökeskkond ja koormuse omadused. Samuti on vaja tagada, et termilise ülekoormuse relee nimivool vastaks mootori nimivoolule ja sellel on sobivad ülekoormamise ja ülekuumenemise kaitseomadused.

Termilise ülekoormuse relee paigaldamisel peate järgima tootja juhiseid ja tagama, et see on mootori toite- ja juhtskeemidega korralikult ühendatud. Lisaks tuleb termilise ülekoormuse releesid korrapäraselt kontrollida ja regulaarselt hooldada, et tagada nõuetekohane töö ja pikk kasutusaja.
