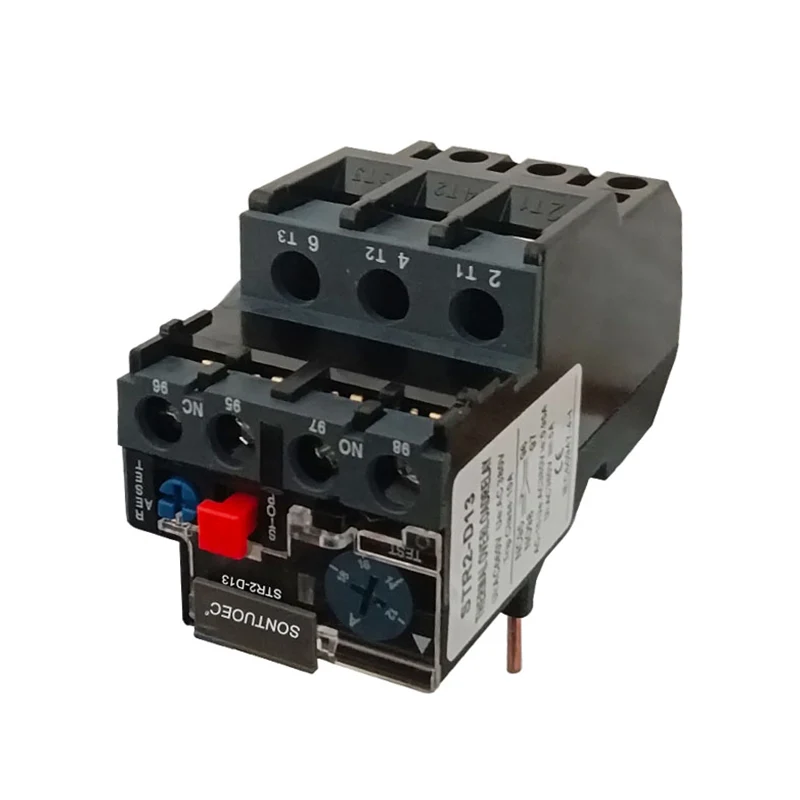

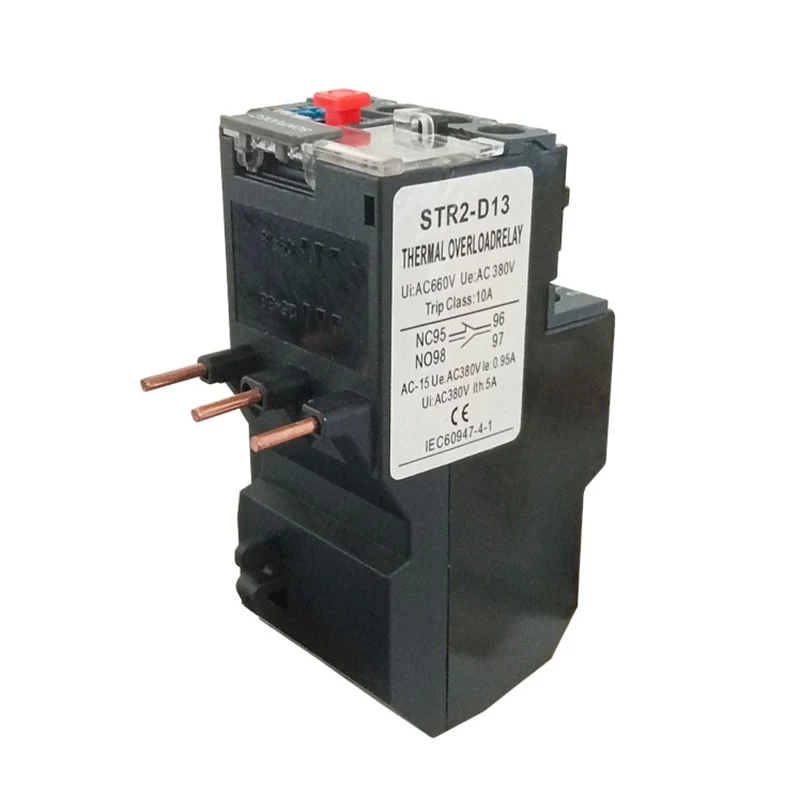

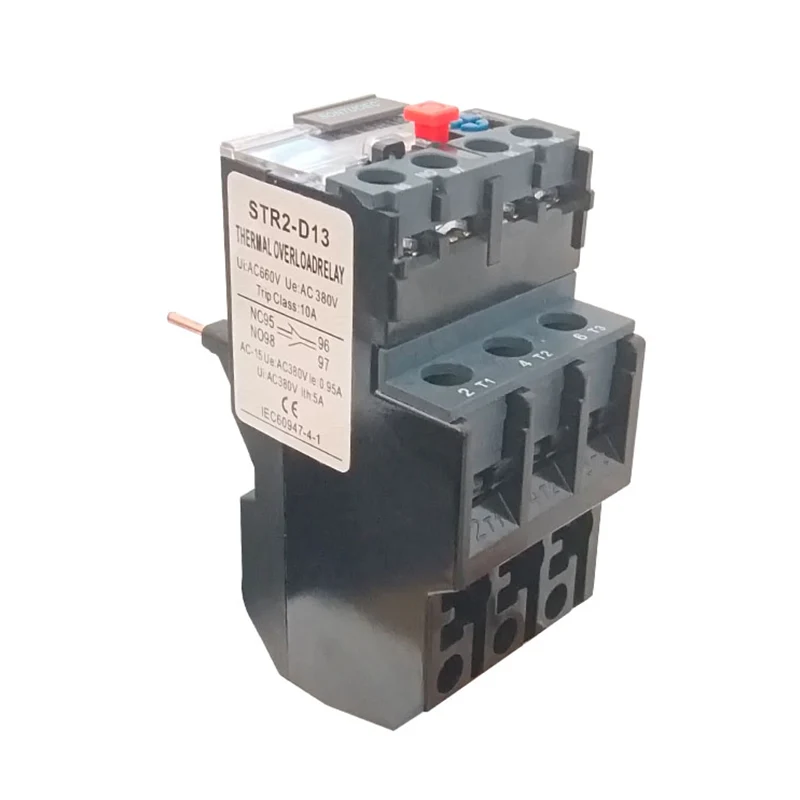

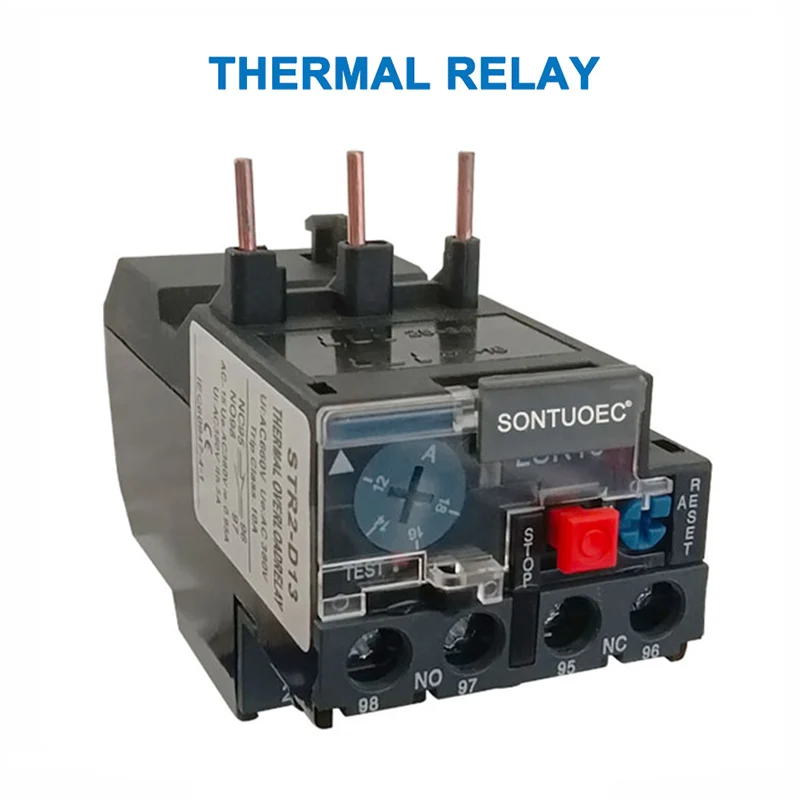

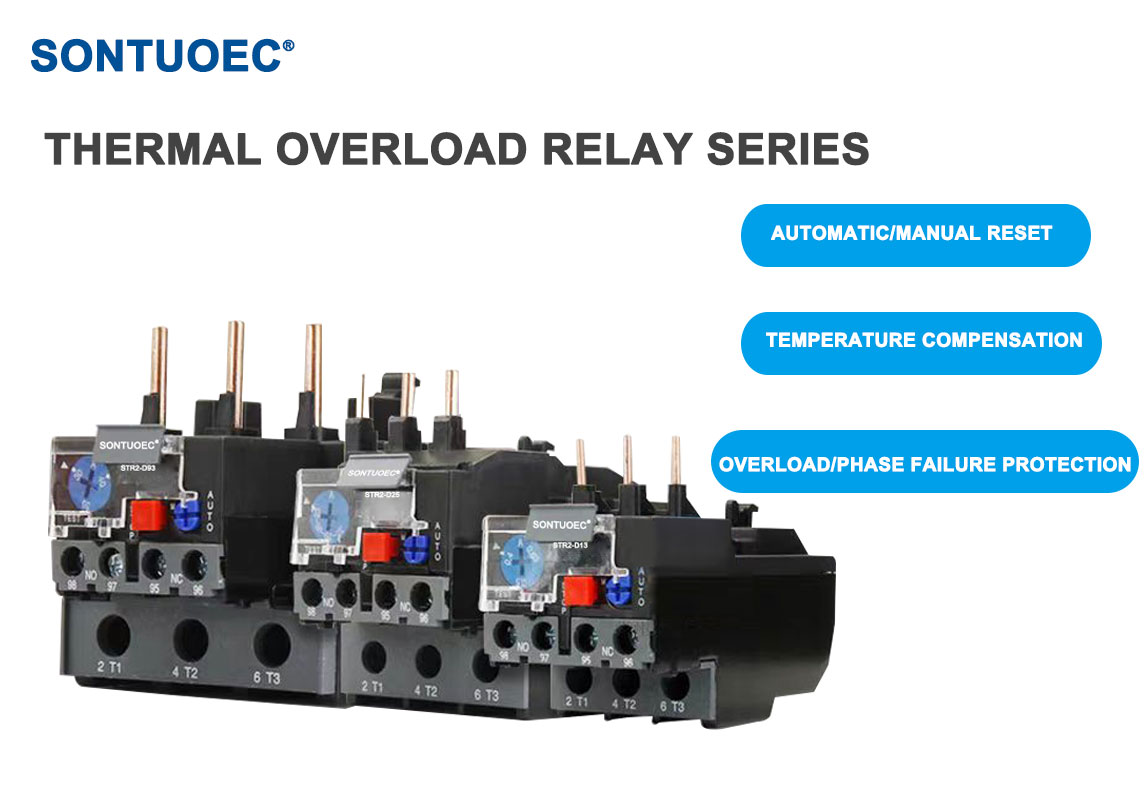

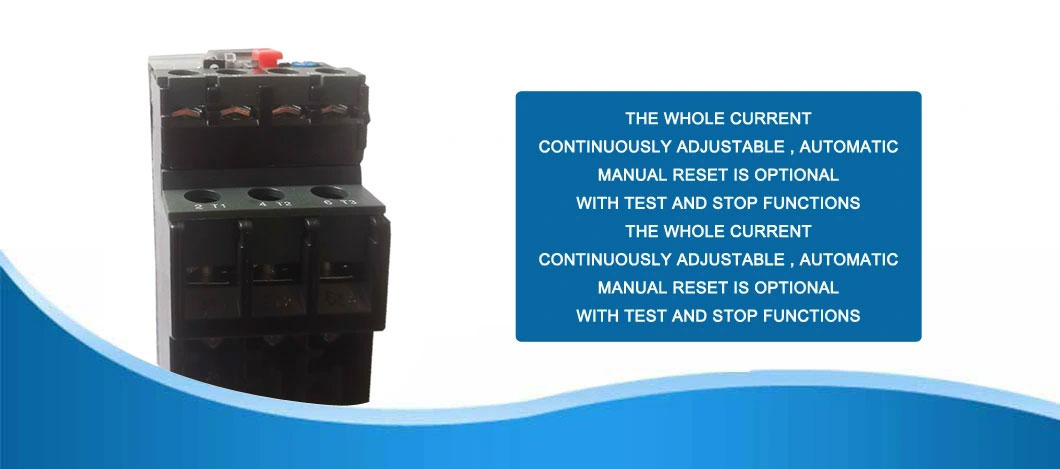

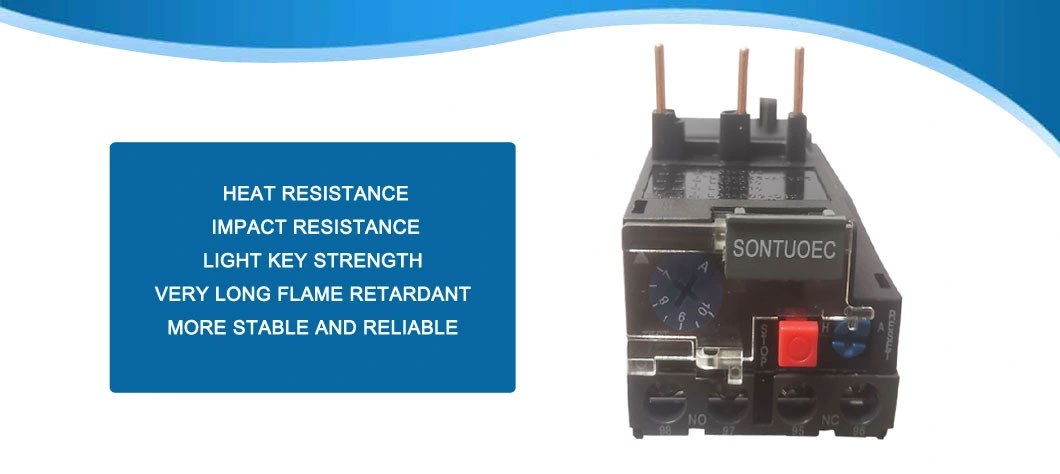

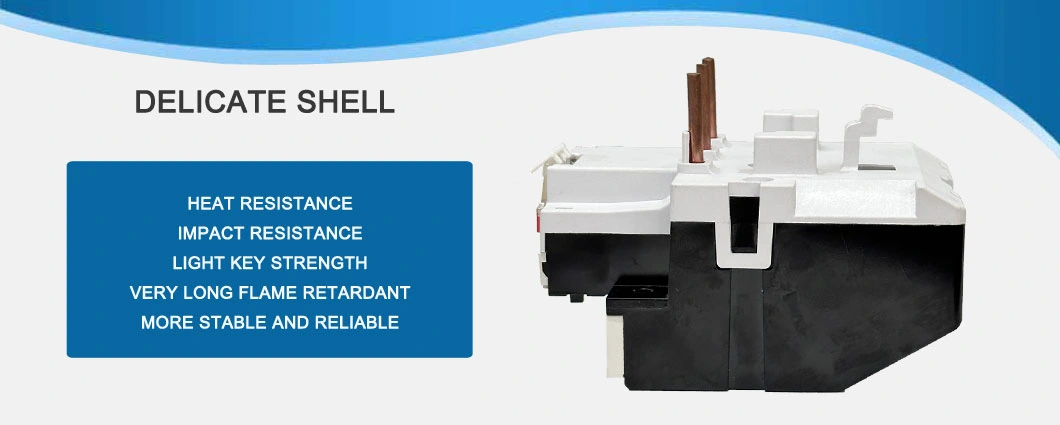

STR2-D13 termiline relee

STR2-D13 termiline relee on voolu kasutamine soojuse elemendi poolt tekkinud soojuse kaudu, nii et bimetallilise lehe deformatsiooni laienemise koefitsiendid on teatud vahemaa ulatuses, et soodustada ühendusvarda toimimist, et juhtimisvooluahel oleks lahti ühendatud, et saada mootorit ülekoormus. Mootori ülekoormuse kaitse elemendina on STR2-D13 termilise relee eelised väikesed, lihtsad struktuurid ja madalad kulud.

Mudel:STR2-D13

Saada päring

Tootekirjeldus

Spetsifikatsioonid:

Tootenimi	Termiline ülekoormusrelee
Mudel	Str2-d13
Materiaalne	Plastist, elektroonilised komponendid
Termiline kontakt	1NO+1NC
Soojusreleedevool	0,1A-25A
Reguleeritav vooluvahemik (A) seadistusvahemik	1a-1.6a
	1,6A-2,5A
	4A-6a
	5.5A-8A
	7A-10A
	9a-13a
	12a-18a
	17A-25a
	Pls Pange tellimuse esitamisel arvesse praegust vahemikku
kasutajaliides
Sagedus	660 V
Komistamisklass	50/60Hz
Kogu suurus (umbes)	7 × 4,5 × 7,5 cm/2,8 "× 1,8 × 2,95" （lwh）
Värvus	Nagu näidatud pilt

Peamised tehnilised parameetrid

Mudel	Hinnatud vool	Ei.	Seadistusvahemik (a)	Kontaktorile
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Kompositsioon ja struktuur

STR2-D13 termiline relee koosneb peamiselt kütteelemendist, bimetallist, kontaktidest ning ülekande- ja reguleerimismehhanismist. Nende hulgas on kütteelement väikese takistusväärtusega takistusjuhtme tükk, mis on ühendatud kaitstava mootori põhiahelas jadana; Bimetaalne leht on valmistatud kahte tüüpi metalllehtedest, millel on erinevad soojuspaisumise koefitsiendid, veeretatud ja kokku surutud ning kui elektrivool läbib kütteelemendi, on bimetaalleht kuumuse tõttu painutatud.

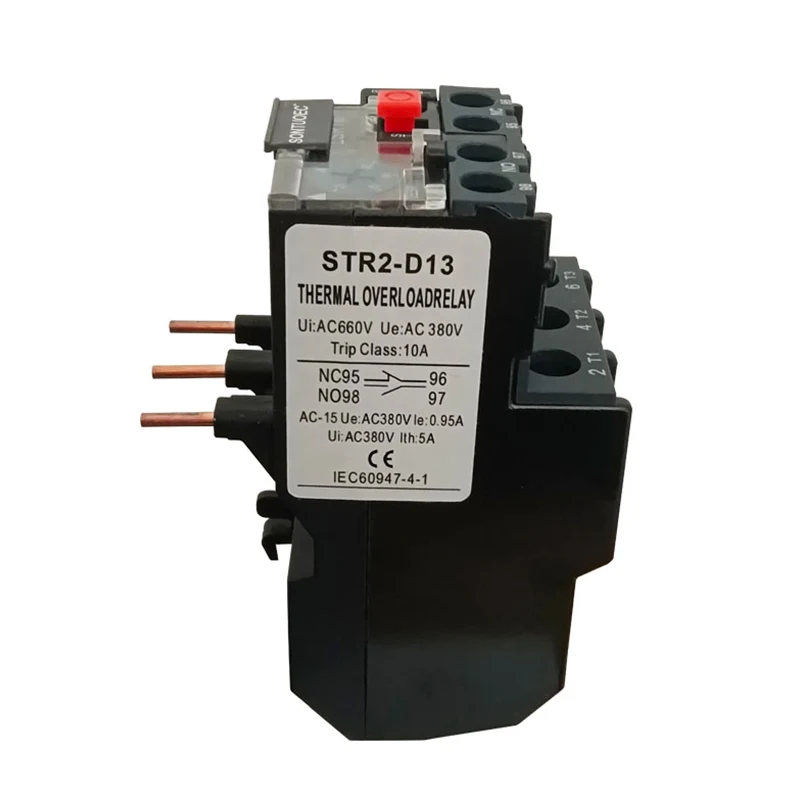

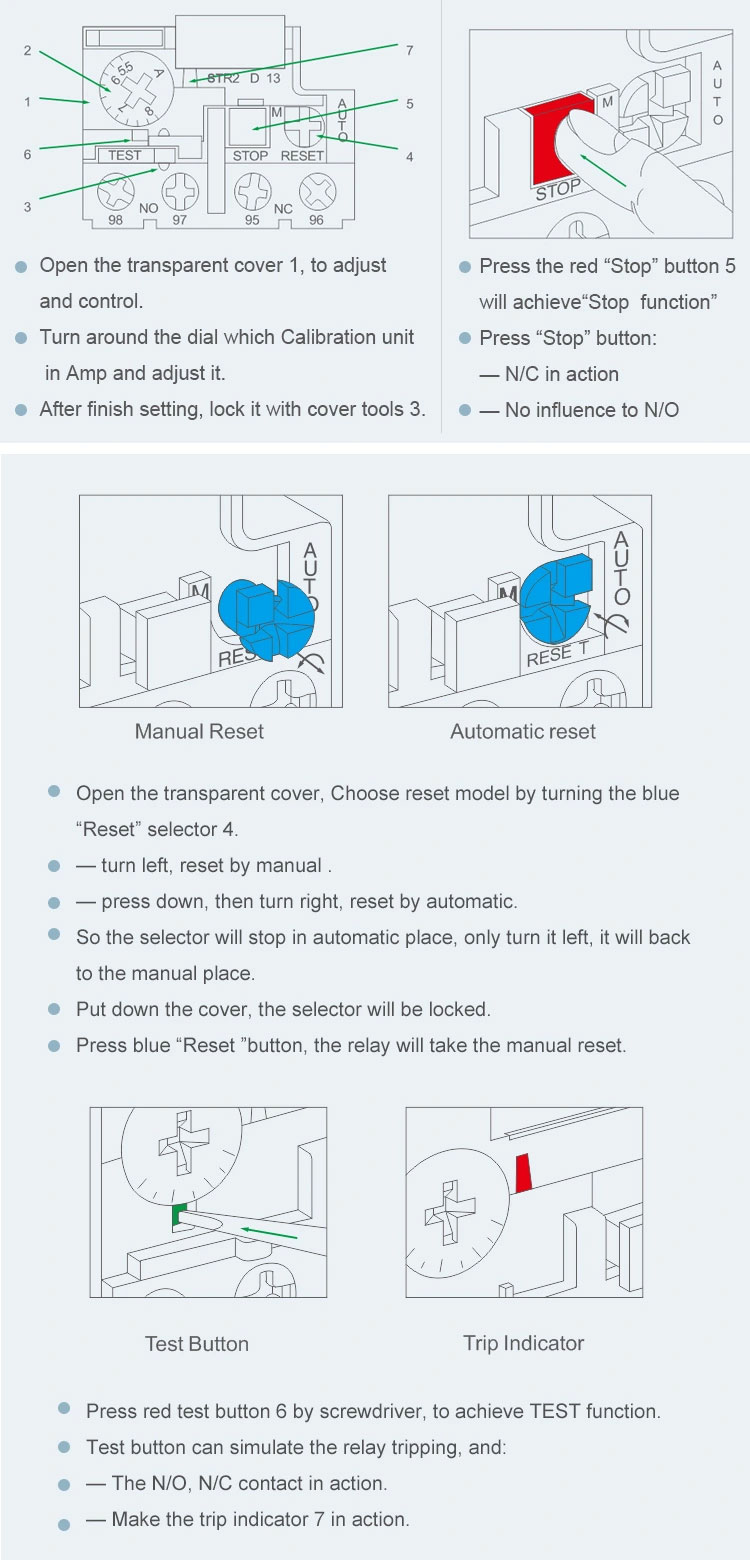

STR2-D13 Thermal Relay

Tehnilised parameetrid

STR2-D13 termilise relee peamised tehnilised parameetrid hõlmavad nimivoolu, nimivoolu, nimivoolu ja rektifitseerimise vooluvahemikku. Nende hulgas viitab nimiväärtus kõrgeimale pingeväärtusele, mida STR2-D13 termiline relee võib töötada normaalselt, tavaliselt 220 V, 380 V, 600 V jne; Nimivool viitab voolule STR2-D13 termilise relee kaudu; Nimega sagedus on tavaliselt kavandatud vastavalt 45-62Hz; Nimivoolu vahemik kirjeldab STR2-D13 termilise relee tegevusaja ja voolu ruudu vahelist seost teatud voolu tingimustes pöördvõrdeliselt.

Tööomadused

STR2-D13 termilise relee tööomadused sõltuvad peamiselt selle sisemisest bimetaal- ja kütteelemendist. Kui mootor on ülekoormatud, suureneb vool mähises ja ka STR2-D13 termilise relee elemendi kaudu vool suureneb, põhjustades bimetaali tõusu kõrgemale temperatuurile ja painutades suuremal määral, surudes ühendusvarda toimima ja katkestades juhtimisahela. Pärast STR2-D13 termilise relee käitamist nõuab bimetal jahutamisperioodi enne selle lähtestamist.

Roll ja rakendus

STR2-D13 termilisi releesid kasutatakse peamiselt elektrimootorite kaitsmiseks rikete, näiteks ülekoormuse, faasipauside ja tasakaalustamata kolmefaasilise toiteallikate eest. Mootori vooluahelates on STR2-D13 termilised releed kõige tõhusamad, kui neid kasutatakse koos lühise kaitsega kaitselülititega. Lisaks saab STR2-D13 termilisi releesid kasutada ka muude elektriseadmete või elektriseadmete ülekoormuse kaitseks.

Valimise ja kasutamise ettevaatusabinõud

STR2-D13 termiliste releede valimisel tuleks põhjalikku kaaluda vastavalt mootori, töökeskkonna, käivitusvoolu, koormuse olemuse ja muude tegurite nimivoolule. STR2-D13 soojusrelee tuleks paigaldada kuiva, ventileeritavasse, mittekorsatiivsesse gaasikeskkonda ning tagada, et selle juhtkond on õige ja kindel.

Kasutamise käigus tuleks STR2-D13 termilise relee tööstaatust regulaarselt kontrollida, et tagada selle normaalne töö ja ohutus. Kui mootori ülekoormus on vigane, tuleks mootori uuesti käivitamise vältimiseks STR2-D13 termiline relee lähtestada käsitsi.
