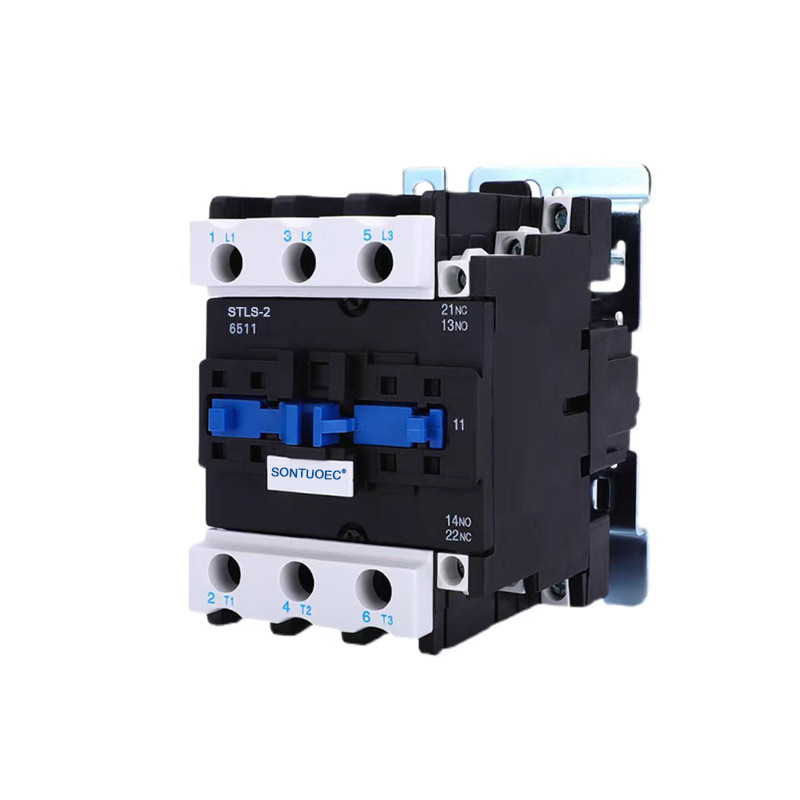

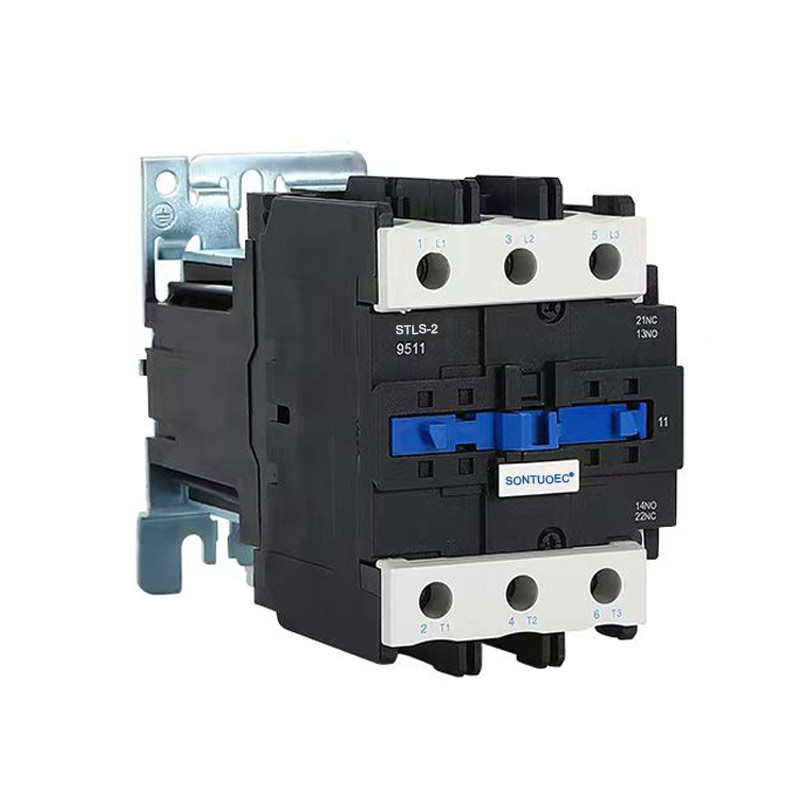

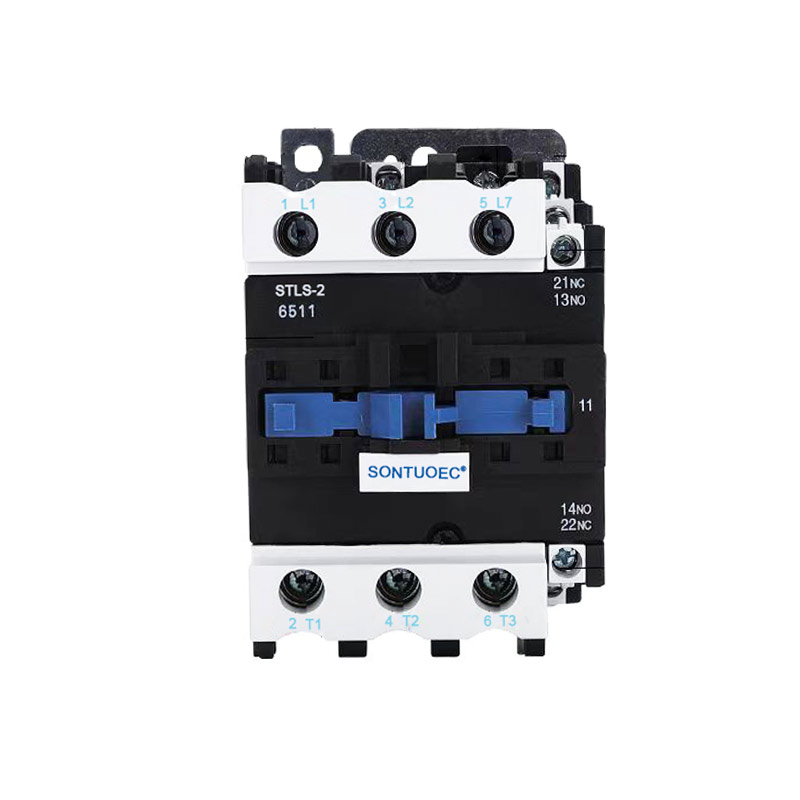

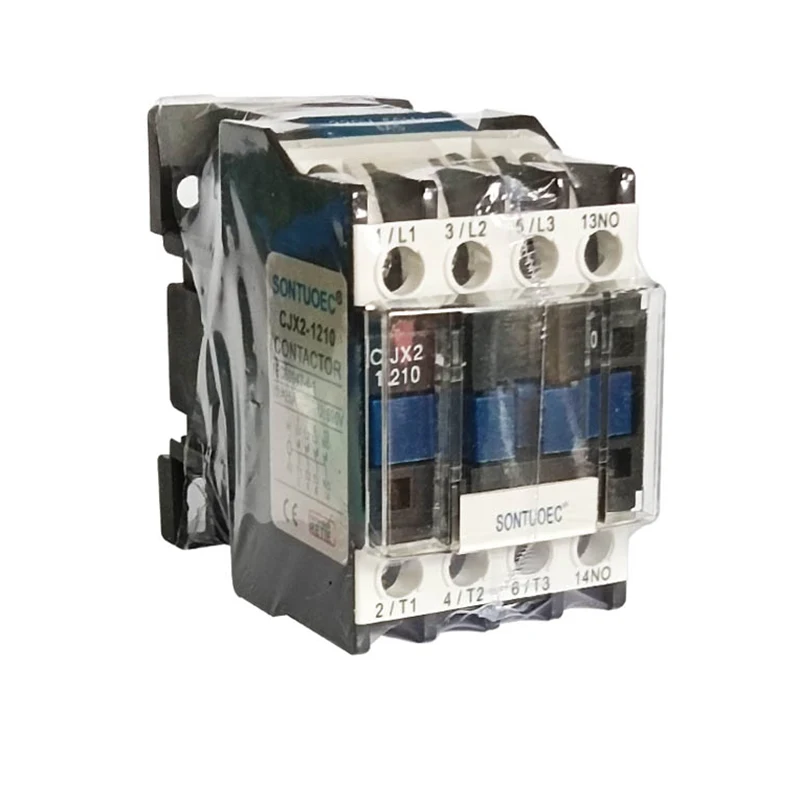

STLS-2 (CJX2) seeria mehaaniline omavahel blokeeriv kontaktor

STLS-2 (CJX2) seeria mehaaniline blokeeriv kontaktor sobib vooluahelates kasutamiseks kuni nimiväärtuseni 660 V AC 50Hz, voolu 620A, mootori juhtimiseks kabriolett. See mehaaniline blokeerimisseade tagab kahe konverteeritava kontaktori ülekandmise kontakti. See vastab IEC60947-4-1 standarditele.

Mudel:STLS-2(CJX2)

Saada päring

Tootekirjeldus

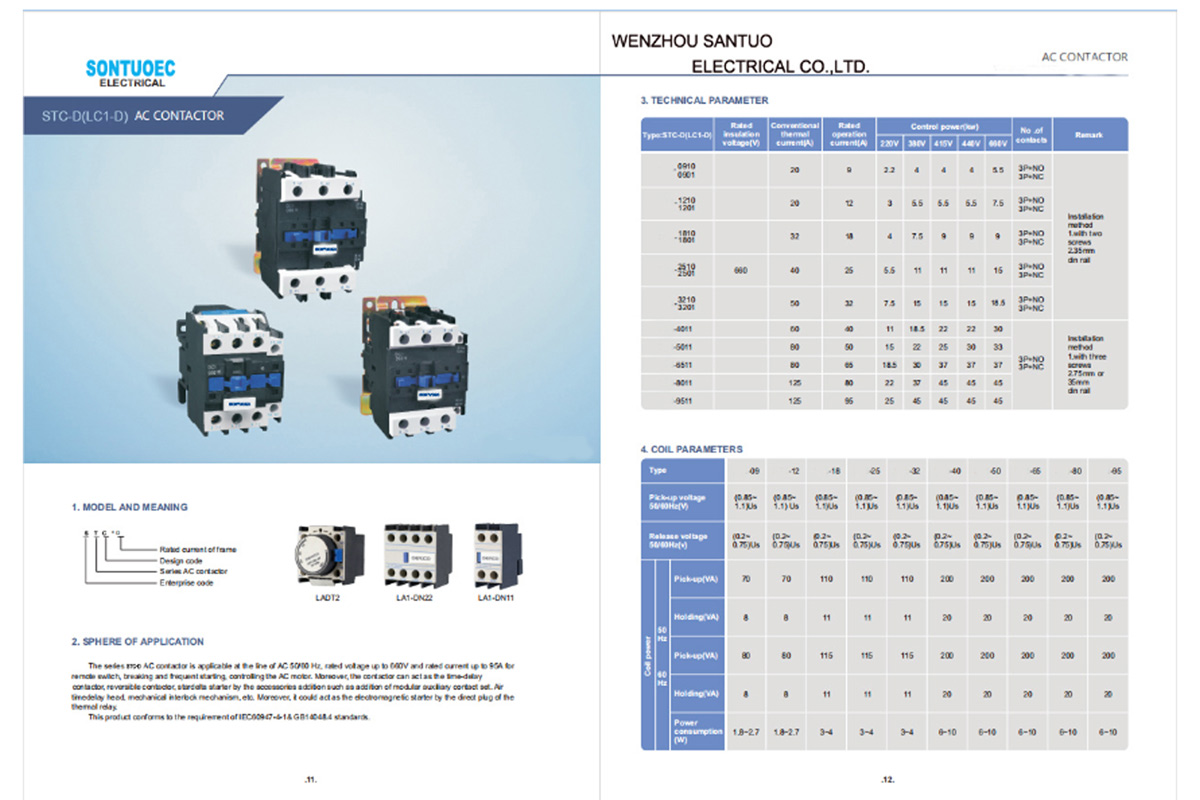

Tüüp		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Hinnatud insulatio pinge		660	660	660	660	660	660	660	660	660	660
tavaline soojuslik		20	24	32	40	50	60	75	80	110	125
voolu-		20	24	32	40	50	60	75	80	110	125
Hinnatud operatiiv-		9	12	16	25	32	40	50	63	80	95
voolu-		9	12	16	25	32	40	50	63	80	95
kontrollitav	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
võim (KW)	380 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440 V	4	5.5	9	11	15	22	30	37	45	45
	660 V	5.5	7.5	10	15	18.5	30	33	37	45	45
Märk		Installimine					Installimine
		Releed võivad kasutada kahte kruvi					Releed saavad kolm
		ja kasutage ka 35 mm					kruvid ja kasutage ka
		paigaldusraudtee					75 mm või 35mm installimine
							raudtee

Struktuur ja omadused

Struktuur:

3P vahelduvvoolu kontaktor koosneb tavaliselt elektromagnetilisest süsteemist (sealhulgas mähis, südamik jne), kontaktsüsteemist (sealhulgas peamine kontakt ja lisakontakt), kaare kustutamisseade ja kest ja muud osad. Nende hulgas kasutatakse peamist kontakti kõrge voolu kandmiseks ja kontrollsignaalide edastamise ja tagasiside realiseerimiseks kasutatakse lisakontakti.

Funktsioonid:

Kolme sõltumatu kontakti korral saab see juhtida samal ajal kolmefaasilist võimsust ja ühte nulljoont.

Kontaktsüsteem on valmistatud kvaliteetsetest materjalidest, millel on hea juhtivus ja kulumiskindlus.

Elektromagnetilisel süsteemil on piisav imemisjõud, et kontakte usaldusväärselt haarata ja vabastada.

Kaare kustutamisseade võib kontaktide lahtiühendamisel tekkiva kaarega tõhusalt kustutada, kaitstes kontakte kahjustuste eest.

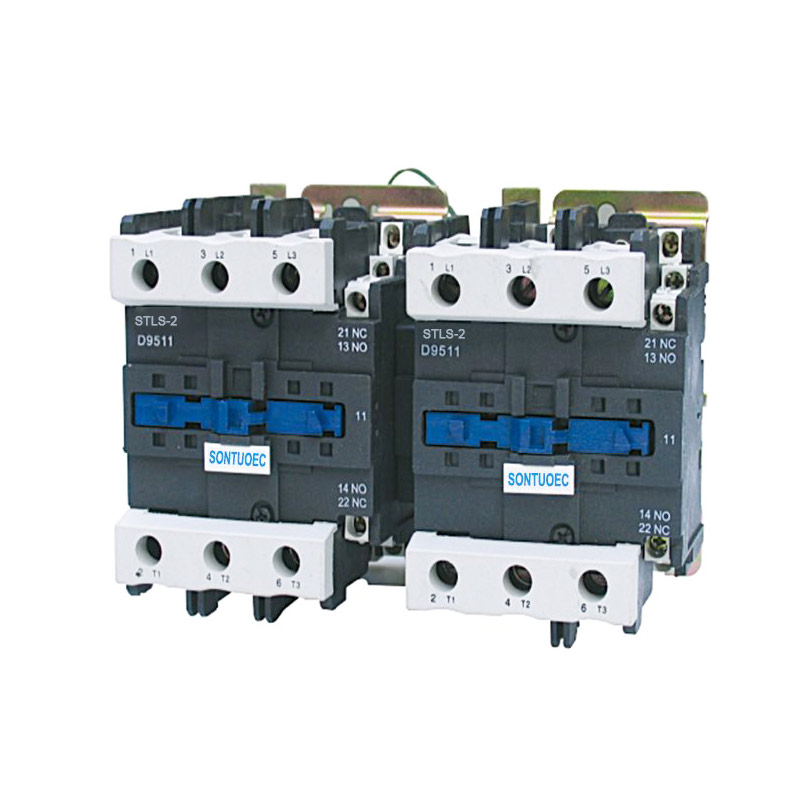

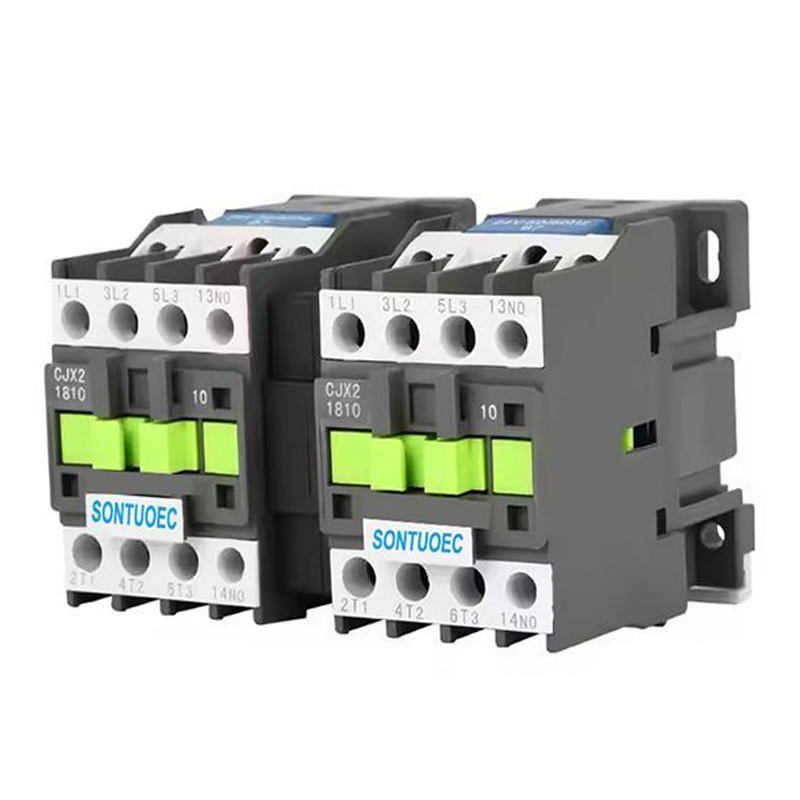

STLS-2 (CJX2) seeria mehaaniline blokeeritav kontaktor sobib vooluahelates kasutamiseks kuni 660 V AC 50Hz või 60Hz, nimivoolu kuni 95A, tehes ja purunemiseks, sageli AC-mootori käivitamiseks ja juhtimiseks. Kombineerituna abiploki, taimeri viivituse ja masinaga seotud seadme jnega, saab sellest viivituse kontaktor, mehaaniline blokeeritav kontaktor, Star-Delta starter. Termilise releega ühendatakse see elektromagnetiliseks starteriks. Kontaktor toodetakse vastavalt IEC 60947-1.

Operatsiooni põhimõte

Kui 3P vahelduvvoolu kontaktori mähis on pingestatud, genereerib raua südamik magnetismi ja meelitab kontaktsüsteemi sulgemiseks, ühendades sellega kolmefaasilise toiteallika ja nullraadi. Kui mähis desorgiseeritakse, kaotab tuum oma magnetismi ja kontaktsüsteem eraldub vedru toimimisel, ühendades sellega kolmefaasilise toiteallika nulljoonest. Sel viisil suudab 3P vahelduvvoolu kontaktor realiseerida elektriliste koormuste kaugjuhtimist.

Rakenduse stsenaariumid

3P vahelduvvoolu kontaktorit kasutatakse laialdaselt erinevates energiasüsteemides, mis peavad kontrollima kolmefaasilist võimsust ja ühte nulljoont samal ajal, näiteks:

Tööstusliku automatiseerimisväli: kasutatakse mootori käivitamise, peatamise ja vastupidise toimingute juhtimiseks.

Toitesüsteem: kasutatakse toitesüsteemi kaugjuhtimispuldi ja kaitse realiseerimiseks.

Hoone automatiseerimine: kasutatakse valgustuse, kliimaseadme ja muude seadmete käivitamise ja peatumise juhtimiseks.
