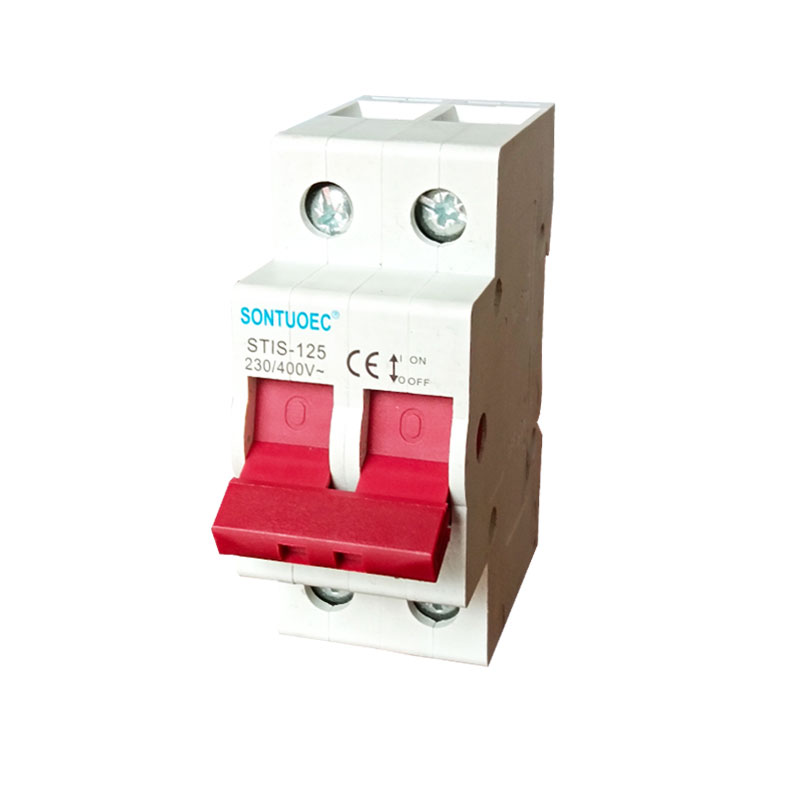

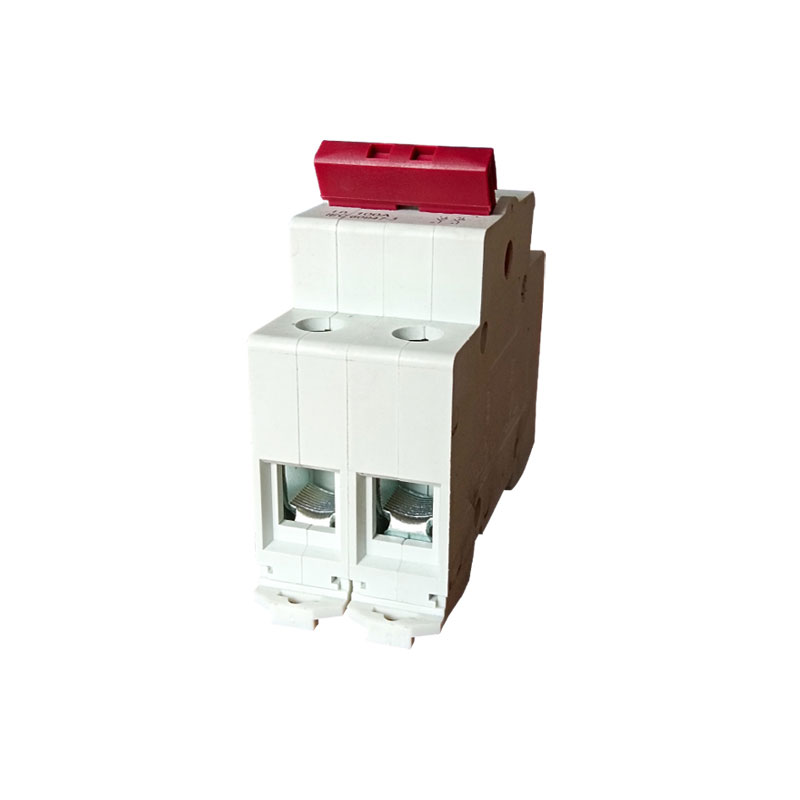

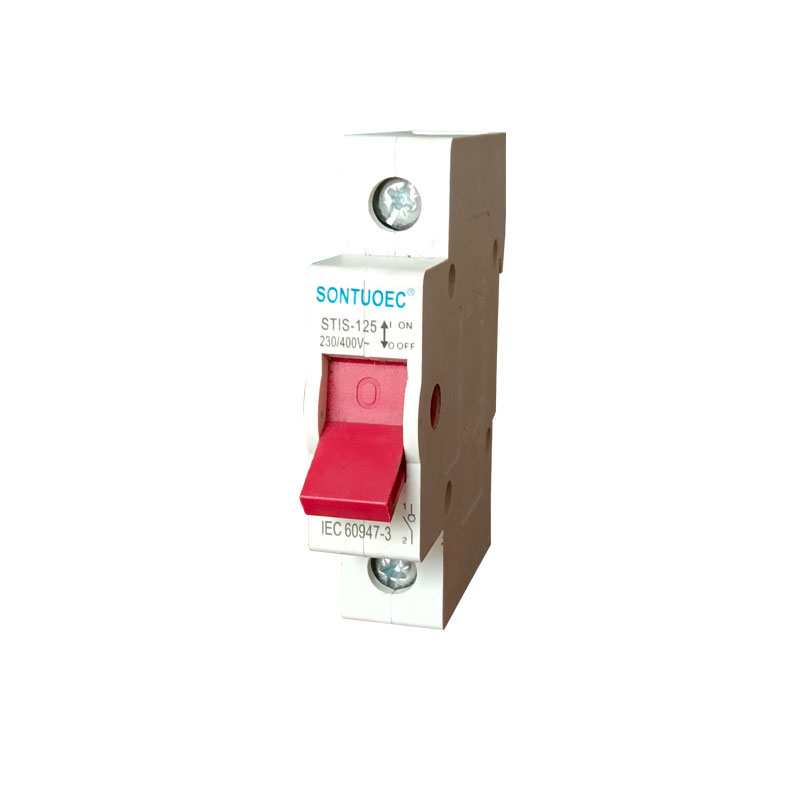

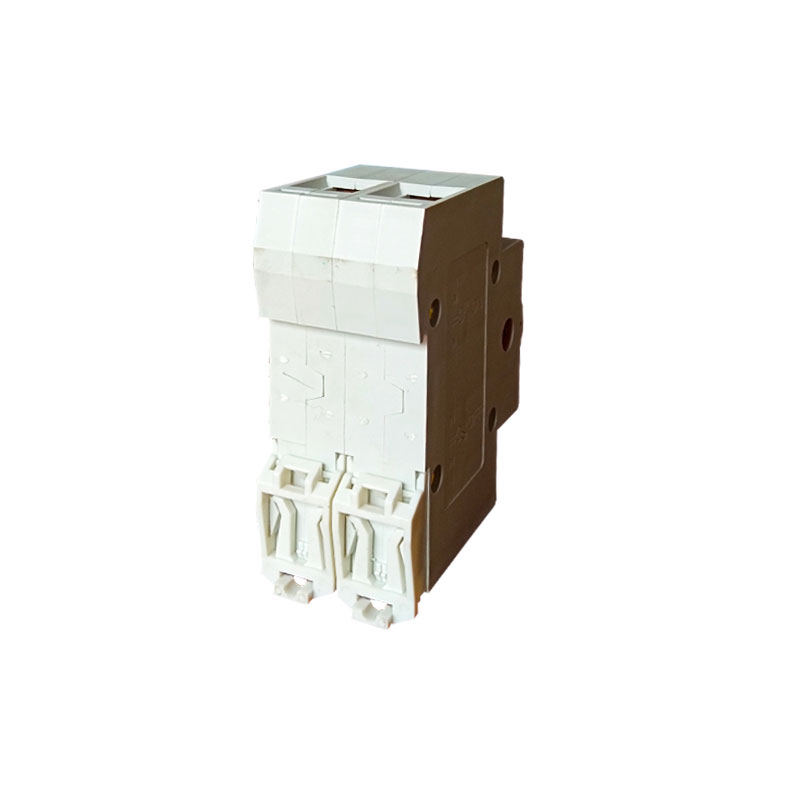

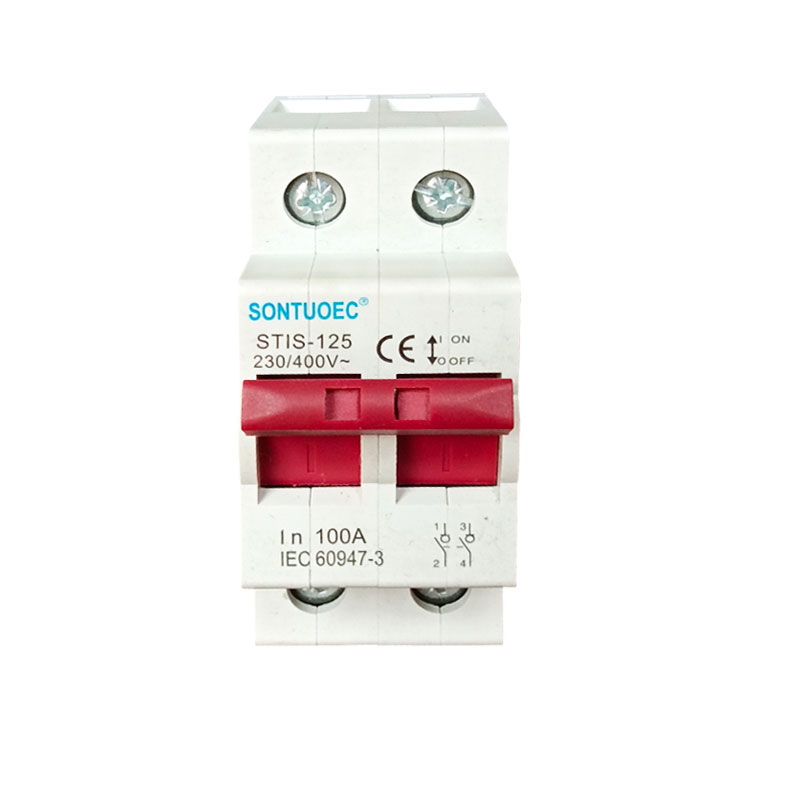

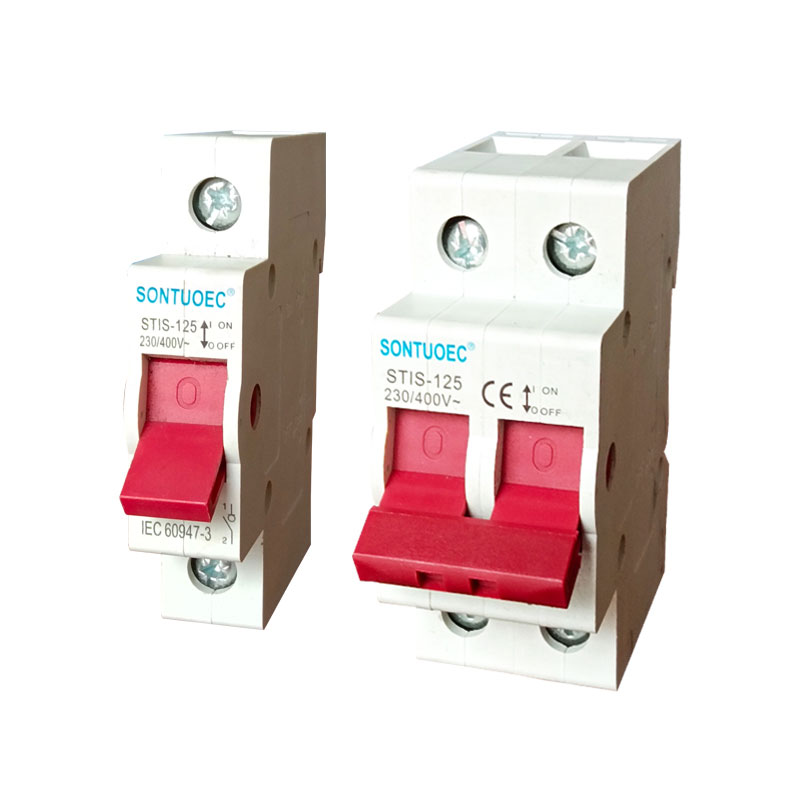

STIS-125 isolaatori lüliti

STIS-125 isolaatori lüliti on spetsiaalselt loodud lülitid, mida kasutatakse elektrisüsteemides vooluringide eraldamiseks, sektsioonilisteks või ühendamiseks. Tavaliselt ei ole sellel võime koormusvoolud purustada, kuid see võib ohutult jagada ja sulgeda vooluahelad, kus koormust pole või väga vähe voolu. Ühendamise lüliti peamine funktsioon on nähtav lahtiühendamise punkt, et tagada elektriseadmete juurde pääseda ohutult personal, kui seda hooldatakse või kontrollitakse.

Mudel:STIS-125

Saada päring

Tootekirjeldus

Tootenimi	STIS-125 isolaatori lüliti
Poolus	1p 2p 3p 4p
Hinnatud Vooluhulk	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125A
Hinnatud Pinge	1P: AC230V 2p, 3p.4p: AC400V
Isolatsioonipinge Kasutajaliides	690 V
Hinnatud Impulss talub pinget (1,2/50) UIMP	6kV
Hinnatud lühike vooluring talub voolu ICW -d	12LE/1S
Hinnatud lühike vooluringi tootmisvõimsus ICM	20le/0,1S
Hinnatud tegemine ja purunemisvõime	3ie, 1,05ue, cosφ = 0,8
Kasutuskategooria	AC-21B, AC-22A
Elektri- Elu	1500
Mehaaniline Elu	8500
Reostus Kraad	3
Ladustamine Temperatuur	-35ºC ~ +70ºC
Paigaldus kõrgus	<2000m
Maksimaalne juhtmestik (nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maksimaalne Piirake pöördemoment	2.0 (20a ~ 63a) 3,5 (80a ~ 125a)

Struktuur ja omadused

1. Struktuur:

STIS-125 isolaatori lüliti on saadaval erinevates konfiguratsioonides, kuid tavaliselt hõlmavad fikseeritud kontakti ja liikuvat kontakti. Töömehhanismi abil (nt käepide, mootor jne) saab kontakti vooluringi avamiseks või sulgemiseks teisaldada.

2. Features:

Kõrge isoleerivate omadused: komponendid nagu kontaktid, isolaatorid ja lahtiühendamislülitite korpused on tavaliselt valmistatud väga isoleerivatest materjalidest, tagamaks, et vooluringi ja maapinna vaheline isolatsioonikindlus on lahtiühendatud olekus piisavalt kõrge.

Ilmne lahtiühendamise punkt: kui STIS-125 seeria isolaatori lüliti on lahti ühendatud olekus, on selle kontaktide vahe piisavalt suur, et pakkuda ilmselget lahtiühendamispunkti, muutes töötajatel hõlpsaks vooluringi oleku äratundmise.

Käimise lihtsus: seeriaühendused on tavaliselt kavandatud hõlpsasti kasutatava mehhanismiga, mis võimaldab töötajatel hõlpsalt vooluringi avada või sulgeda.

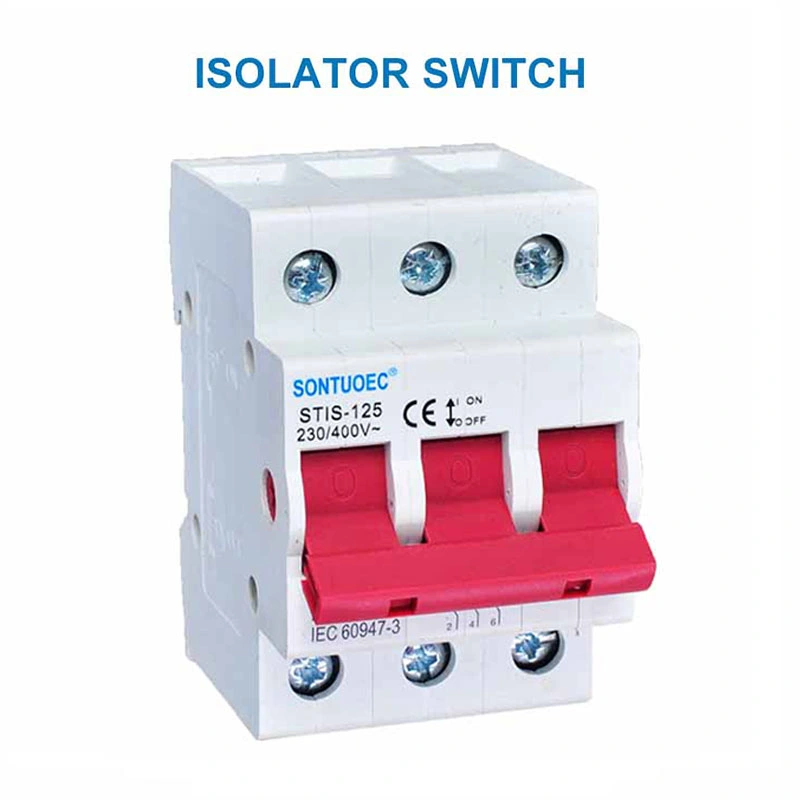

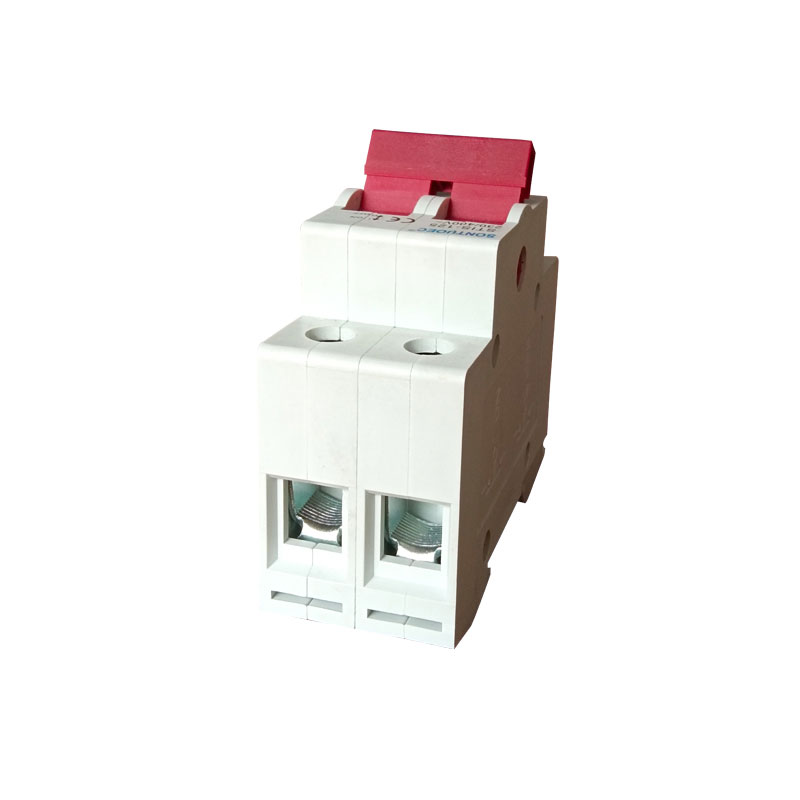

STIS-125 Isolator Switch

Rakenduse stsenaariumid

Seeria katkendeid kasutatakse laialdaselt erinevates elektrisüsteemides, sealhulgas, kuid mitte ainult: elektrisüsteem: elektrijaamades, alajaamades ja muudes elektrisüsteemides kasutatakse seeria lahtiühendusi kõrgpingeahelate isoleerimiseks, segmentideks või ühendamiseks. Tööstussüsteemid: tehased, kaevandused, kaevandused ja muud tööstussüsteemid, STIS-125 seeriad, mis on muul viisil ehitussüsteemid, kasutatakse rendiitritesse ja kaitsta Electrical Segation, ja kaitseb. Ühendamislülitite seeria paigaldatakse tavaliselt jaotuskasti, mida kasutatakse vooluringi sisselülitamiseks.

Valimise ja kasutamise ettevaatusabinõud

1. Valik:

STIS-125 seeria isolaatori lüliti valimisel peate arvestama vooluringi nimivoolu ja nimivoolu, kasutuskeskkonnaga (nt sise-, välistingimustes, plahvatusohtlik jne), samuti töörežiimi (nt käsitsi, mootoriga jne) ja muid tegureid.

2. ESITAMISED kasutamiseks:

Enne lahtiühendamislüliti kasutamist veenduge, et vooluring on lahti ühendatud või laadimata tingimustes.

Operatsiooni ajal jälgige asjakohaseid elektriohutuse eeskirju ja tööprotseduure.

Selle normaalse töö ja ohutuse tagamiseks kontrollige regulaarselt lahtiühendavat lüliti.
