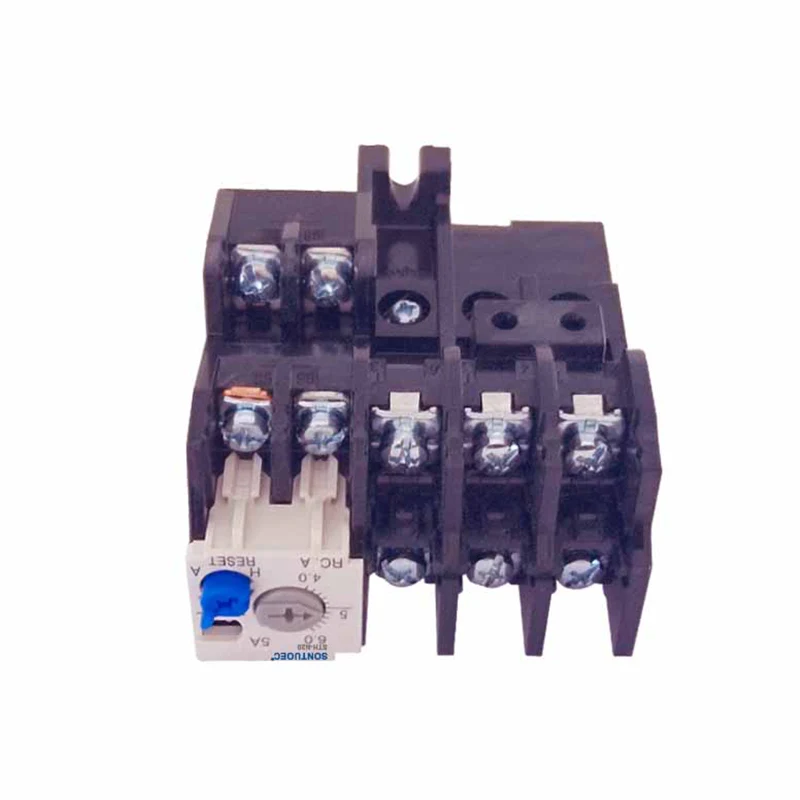

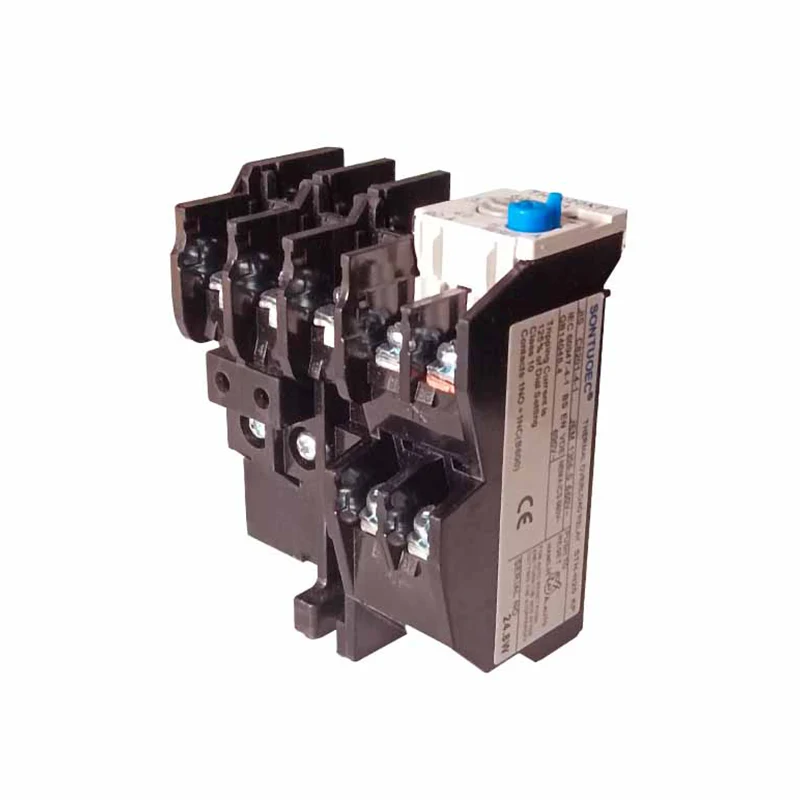

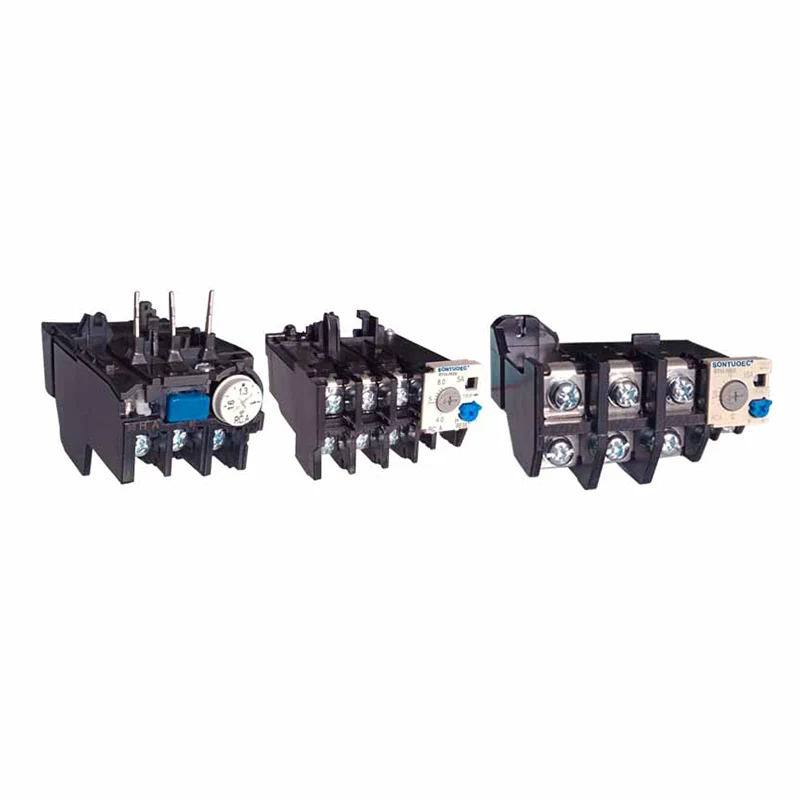

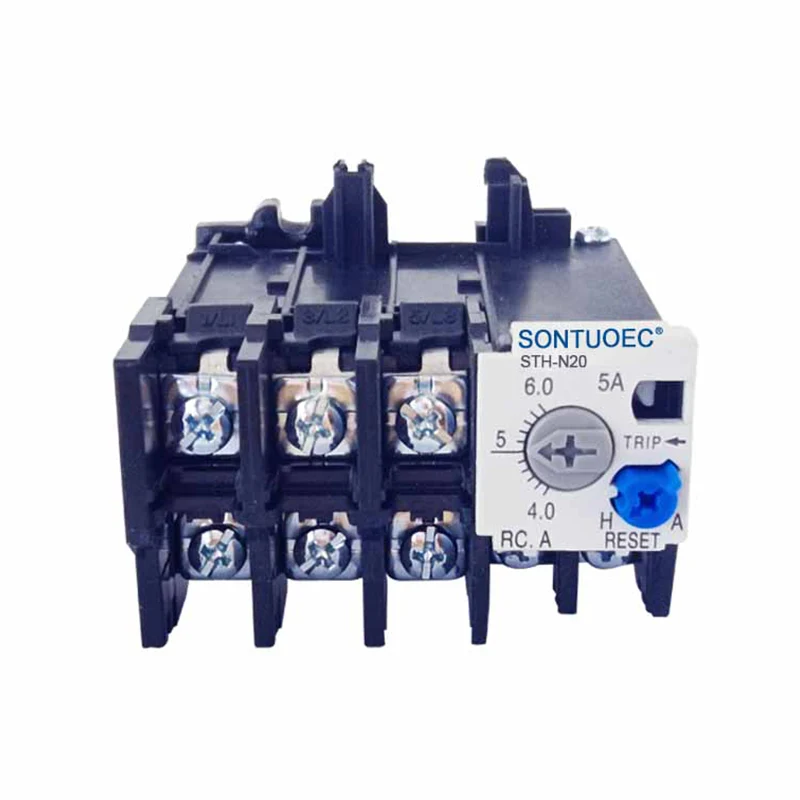

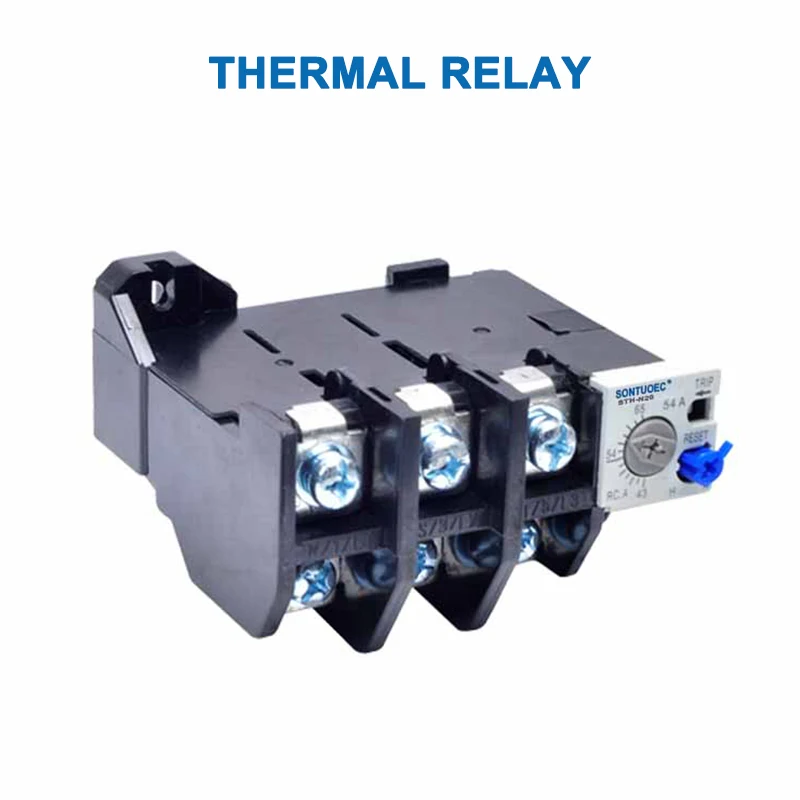

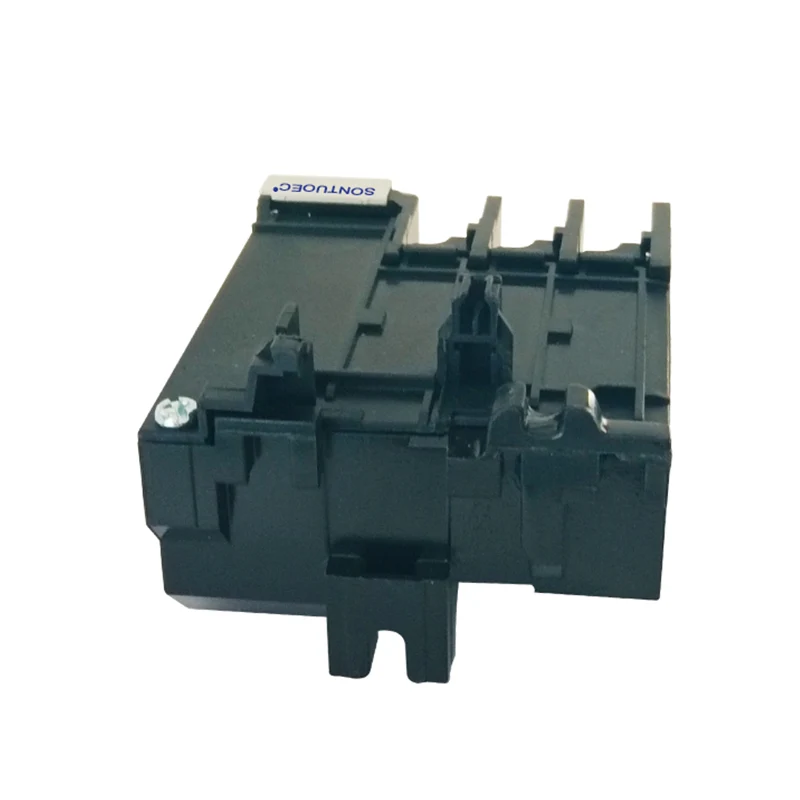

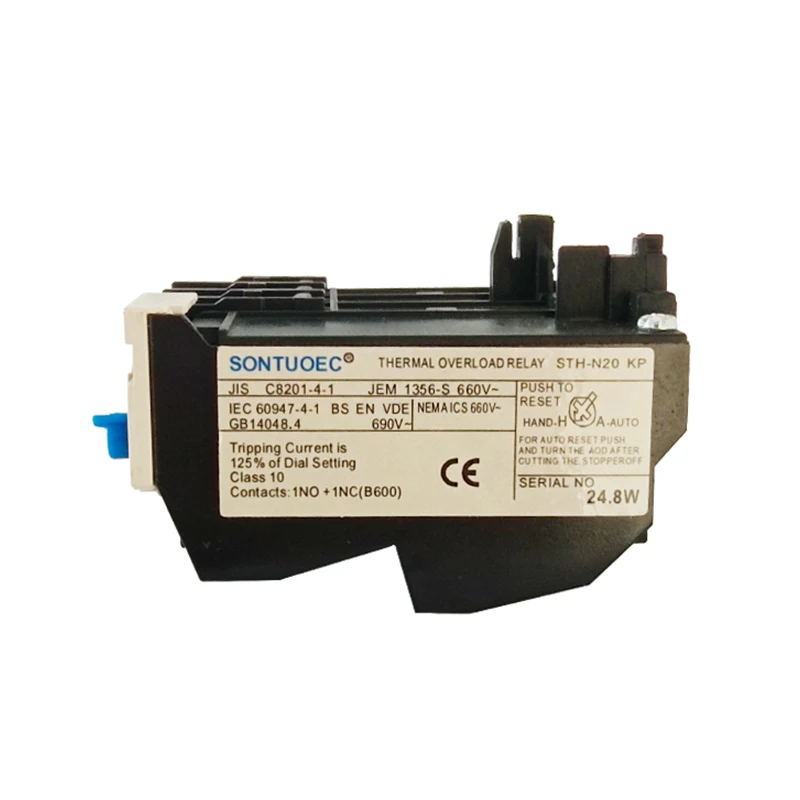

STH-N mudeli termiline relee

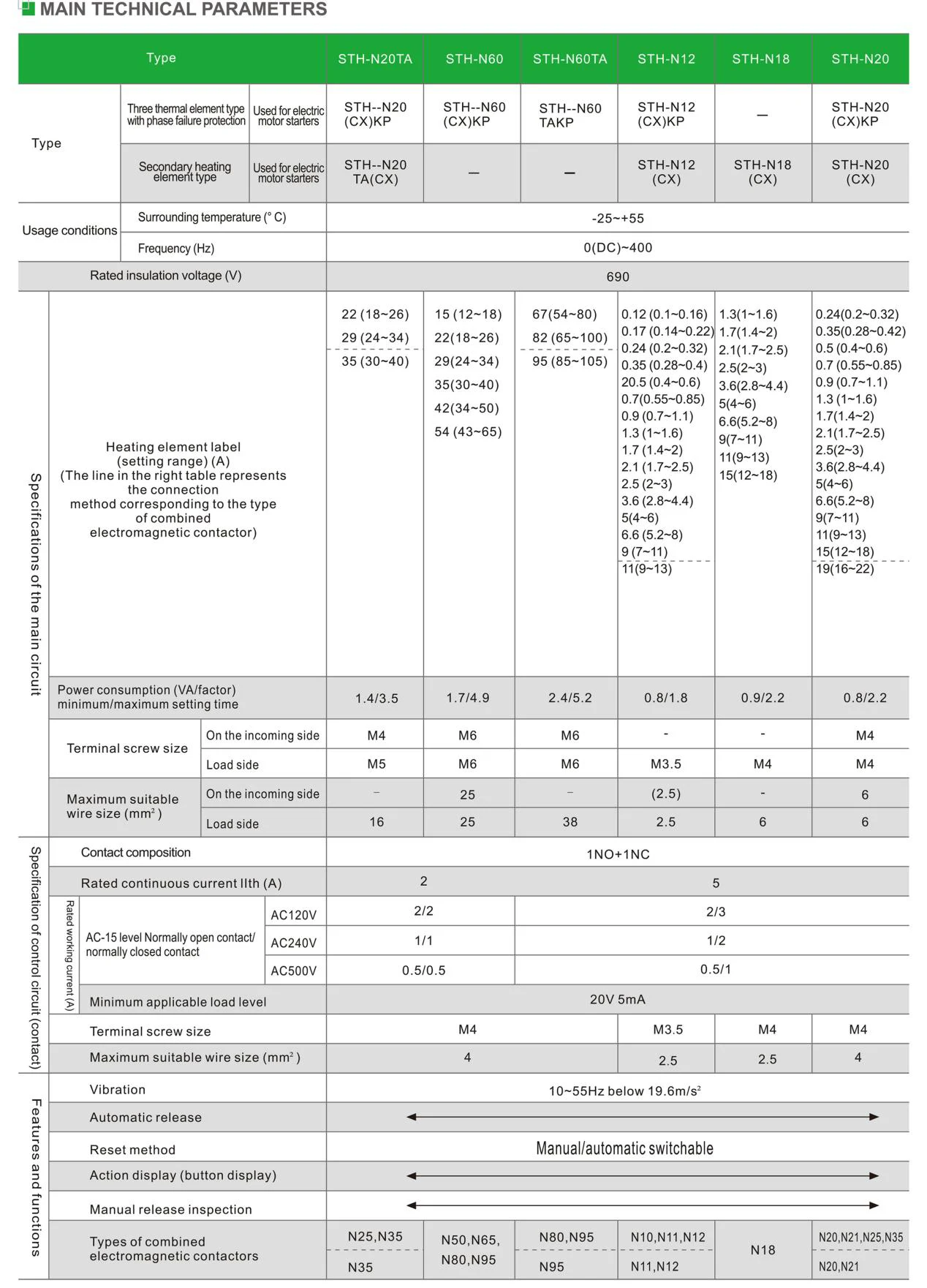

Spetsifikatsioonid:

Tööpõhimõte

STH-N mudeli termiline relee tööpõhimõte põhineb elektrivoolu termilisel toimel. Kui mootor on ülekoormatud, suureneb soojusrelee kaudu voolav vool, põhjustades kütteelemendi tekitamist rohkem soojust. See kuumus põhjustab bimetalli painutamist ja deformeerumist ning kui deformatsioon jõuab teatud vahemaa, surub see ühendusvarda toimima, põhjustades kontaktide purunemise, katkestades sellega mootori toiteallika.

Peamised omadused

Ülekoormuse kaitsefunktsioon: TH-N-tüüpi termilisel releel on usaldusväärne ülekoormuse kaitsefunktsioon, mis võib vooluringi aja jooksul ära lõigata, kui mootor on ülekoormatud ja takistada mootori kahjustamist.

Täpne tegevus: termilise relee tegevusomadused on stabiilsed ja see võib mootori kahjustuste eest kaitsta täpselt ülekoormusvoolu vahemikus.

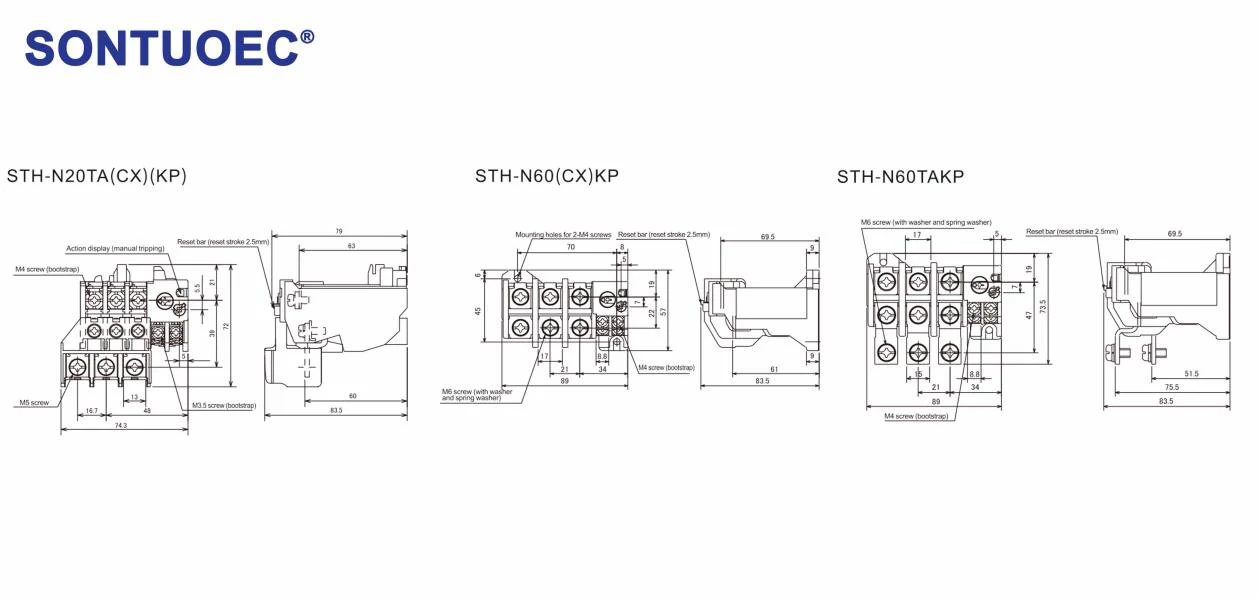

Kompaktne struktuur: TH-N tüüpi termiline relee võtab kasutusele kompaktse konstruktsiooni disaini, hõivab vähe ruumi ja seda on lihtne paigaldada ja hooldada.

Pikk kasutusaega: kuna termiline relee võtab kasutusele kvaliteetseid materjale ja tootmisprotsessi, on sellel pikk kasutusaega ja kõrge usaldusväärsus.

Rakendusala

TH-N tüüpi termilisi releesid kasutatakse laialdaselt mootori ülekoormuse kaitset vajavates rakendustes, näiteks tööstusautomaatika juhtimissüsteemid, elektrisüsteemid, ehitusseadmed ja nii edasi. Eriti oluline on termiliste releede kaitsv roll, mis nõuab sagedast käivitamist ja peatamist.
