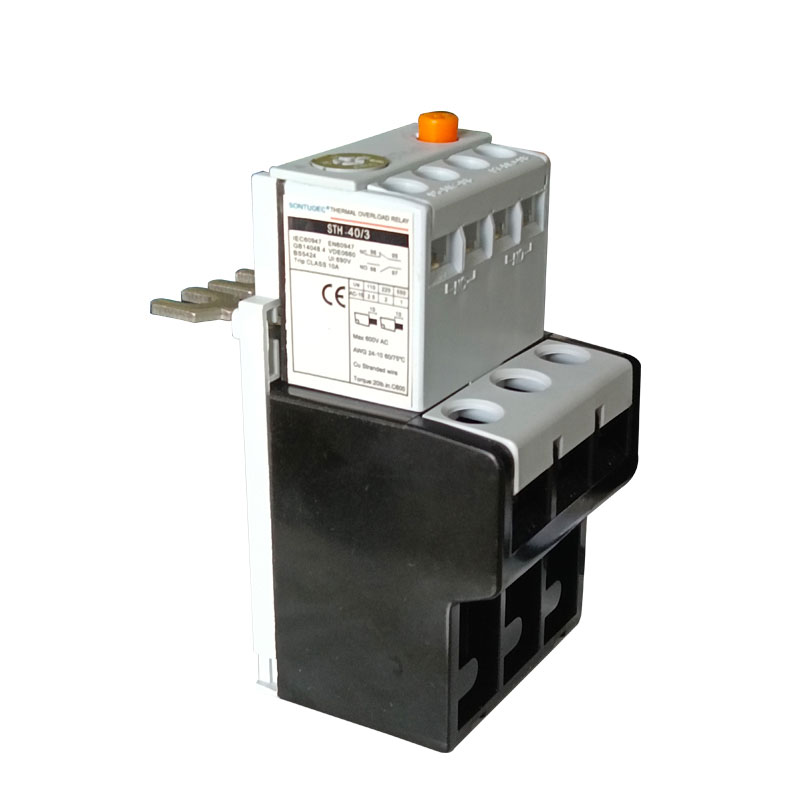

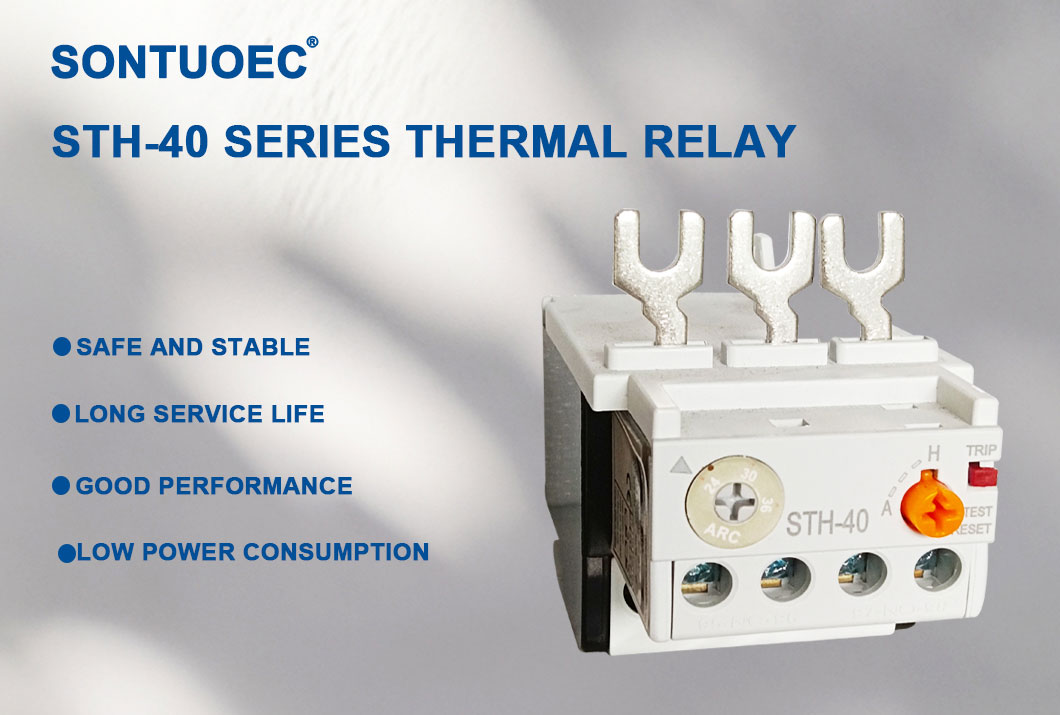

STH-40 seeria termiline ülekoormusrelee

STH-40 seeria termiline ülekoormusrelee sobib AC 50/60 Hz vooluringi jaoks, nimiväärtuspinge kuni 660 V. Ja see suudab realiseerida vahelduvvoolu mootori ülekoormuse ja faasi tõrkekaitse funktsiooni. See toode vastab GB14048.4, IEC60947-4-1 standardile.

Mudel:STH-40

Saada päring

Tootekirjeldus

Peamine tehniline parameeter:

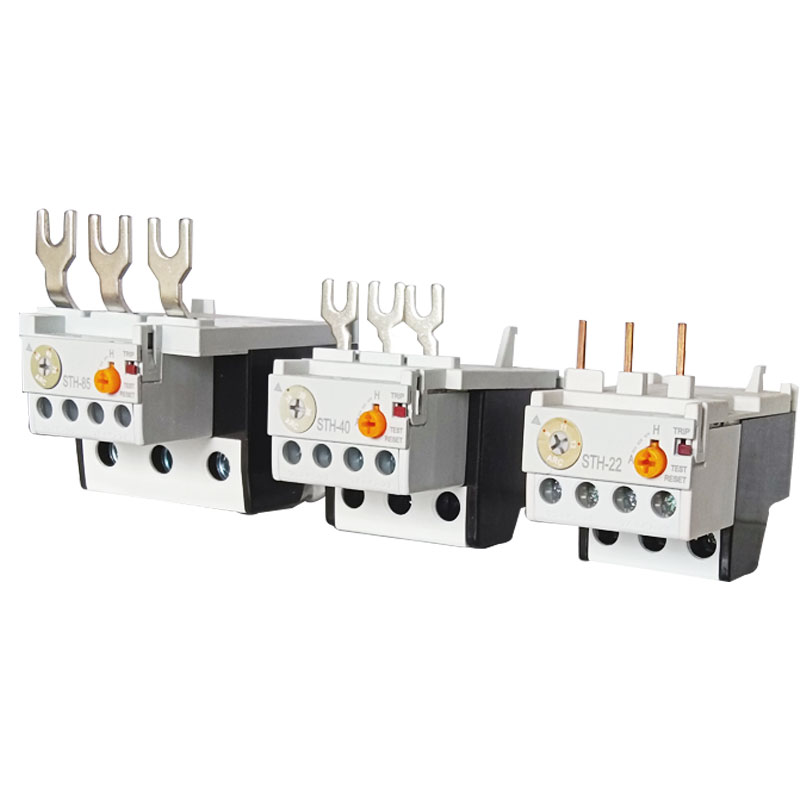

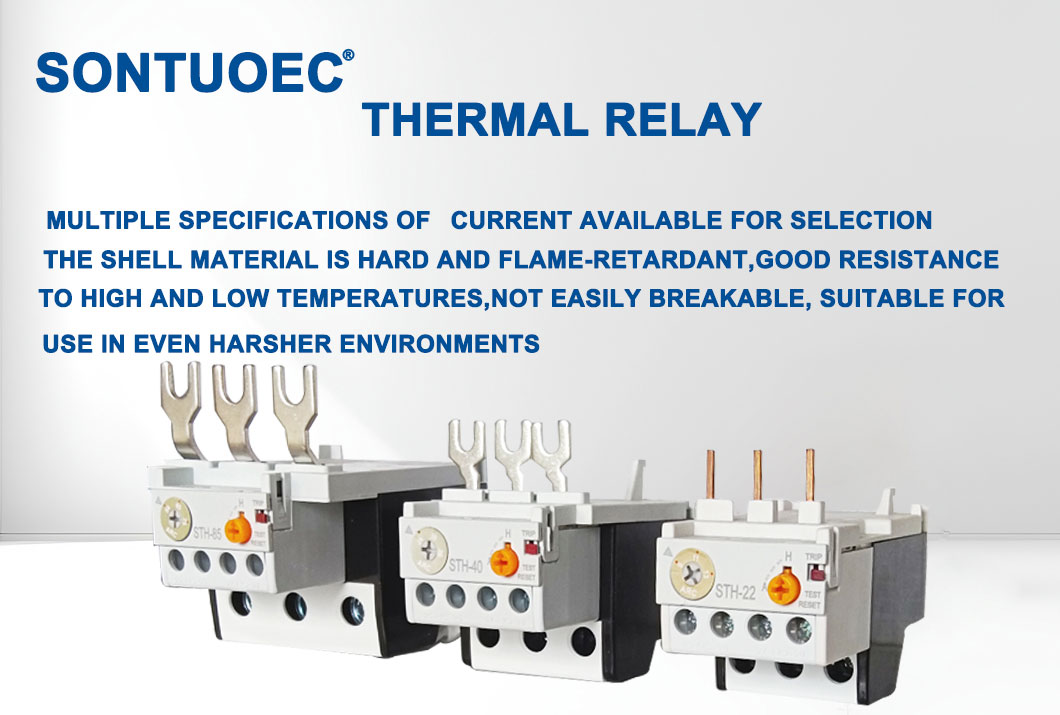

Mudel	Vooluhulk	Sobiv kontaktorid
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1A	GMC-9 ~ 22
STH-22/3	1-1,6a	GMC-9 ~ 22
STH-22/3	1,6-2,5a	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40

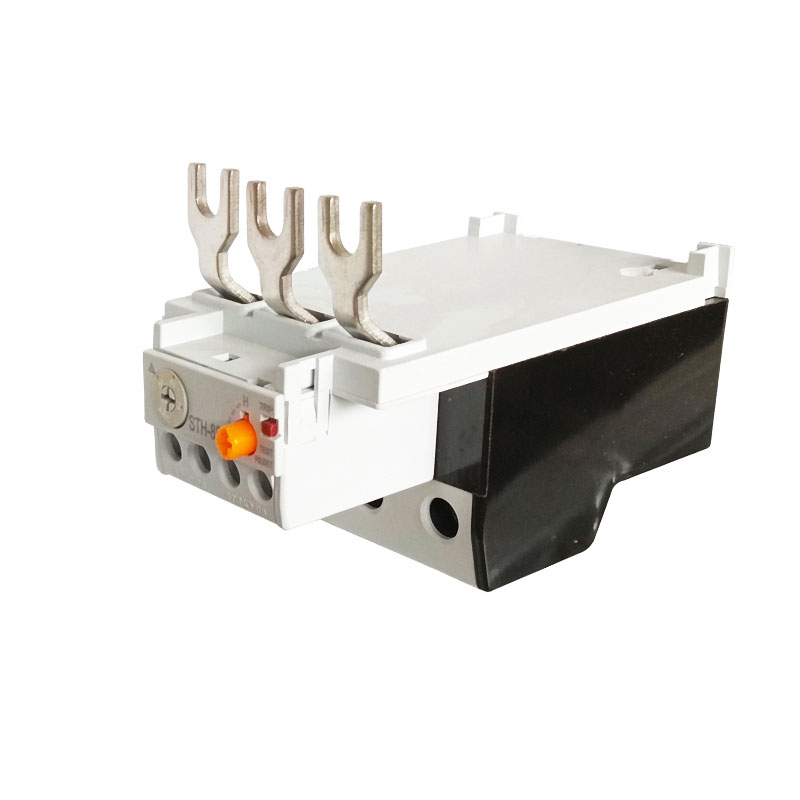

STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

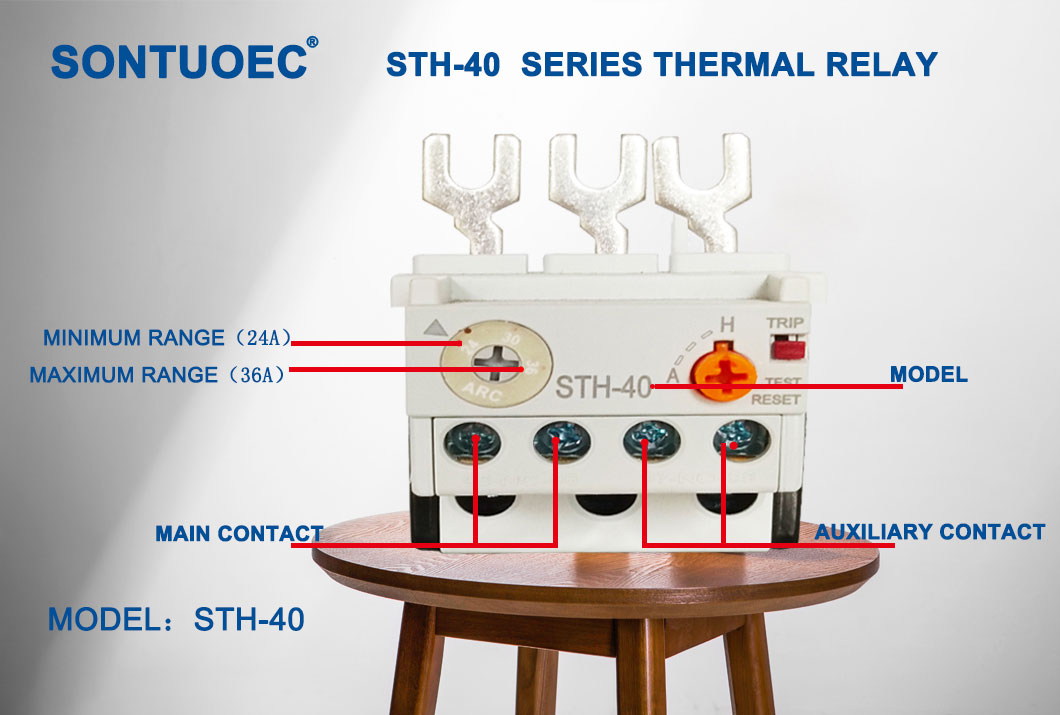

STH-40 Series Thermal Overload Relay

Peamised funktsioonid

Mootori kaitse: termilise ülekoormuse relee peamine funktsioon on mootori ülekoormuse tõttu kahjustamise takistamine. Kui mootor on ülekoormatud, katkestab termiline ülekoormusrelee toiteallika õigeks ajaks, et mootor ei põleks ülekuumenemise tõttu.

Elektriliinide kaitse: Lisaks mootori kaitsmisele võib termiline ülekoormusrelee kaitsta ka elektriliine. Kui mootor on ülekoormatud, suureneb selle vool, mis võib põhjustada elektriliinide ülekuumenemist ja sulamist. Voolu muutuse tuvastamisega määrab termiline ülekoormuse relee, kas elektriliin on ülekoormatud ja vajadusel ära lõikab toiteallika.

Toitesüsteemi ohutuse parandamine: termiline ülekoormusrelee võib tõhusalt vältida mootori ja elektriliini kahjustusi, vähendades sellega elektrisüsteemi rikkekiirust ja parandades energiasüsteemi ohutust.

Operatsiooni põhimõte

Termilise ülekoormuse relee tööpõhimõte põhineb peamiselt bimetalli praegusel termilisel efektil ja temperatuuri tundmise omadustel. Kui mootoris toimub ülekoormus, suureneb vool, põhjustades soojuse ülekoormuse relee kütteelemendis rohkem soojust. See kuumus kantakse bimetallile, mis kuumutamisel paindub, kuna see on valmistatud kahest sulamist, millel on suured erinevused lineaarse paisumise koefitsientide osas. Kui bimetal paindub teatud määral, käivitab see elektromagnetilise mähise energiat, mis omakorda viib kontaktid tegutsema ja katkestama mootori toiteallika.

Rakendusala

Termilist ülekoormuse releed kasutatakse tavaliselt vooluahelates, mille nimiväärsus on 660 V ja vool 0,1 ~ 630a, ning seda kasutatakse peamiselt kolmefaasiliste vahelduvvoolu mootorite ülekoormamiseks ja faasipausi kaitseks. Seda saab kasutada ka kohandatud vahelduvvoolu kontaktoriga starteri moodustamiseks, et pakkuda mootorile terviklikku kaitset.

Tooteomadused

Lihtne struktuur: see termiline ülekoormusrelee võtab tavaliselt kasutusele suhteliselt lihtsa konstruktsiooni kujunduse, muutes selle paigaldamise ja kasutamise lihtsaks.

Täisfunktsionaalne: lisaks põhilise ülekoormuse kaitsefunktsioonile on sellel ka faasimurdmise kaitse ja temperatuuri kompenseerimise funktsioonid.

Madalad kulud: võrreldes teiste mootori kaitseseadmetega on termilise ülekoormuse relee hind suhteliselt madal, mis vähendab kasutajate ostukulusid.

Stabiilne tööjõudlus: kuna see võtab tundliku elemendina kasutusele bimetalli, on selle töö jõudlus stabiilne ja usaldusväärne.

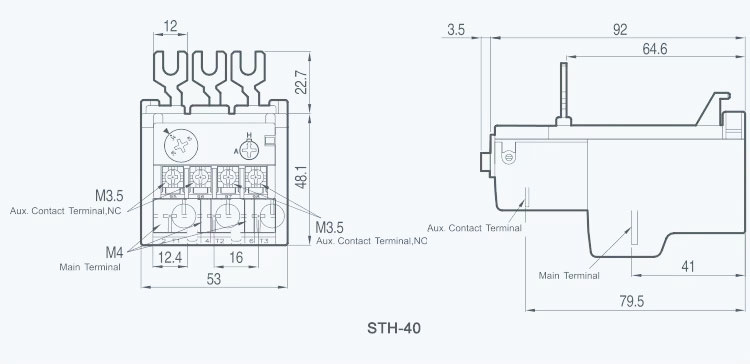

STH-40 Series Thermal Overload Relay
