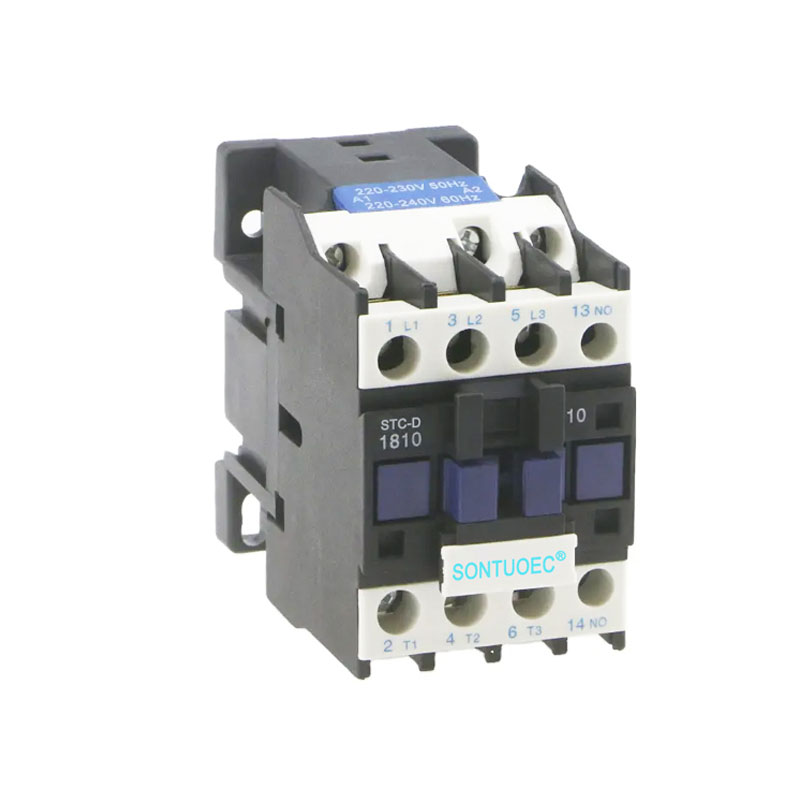

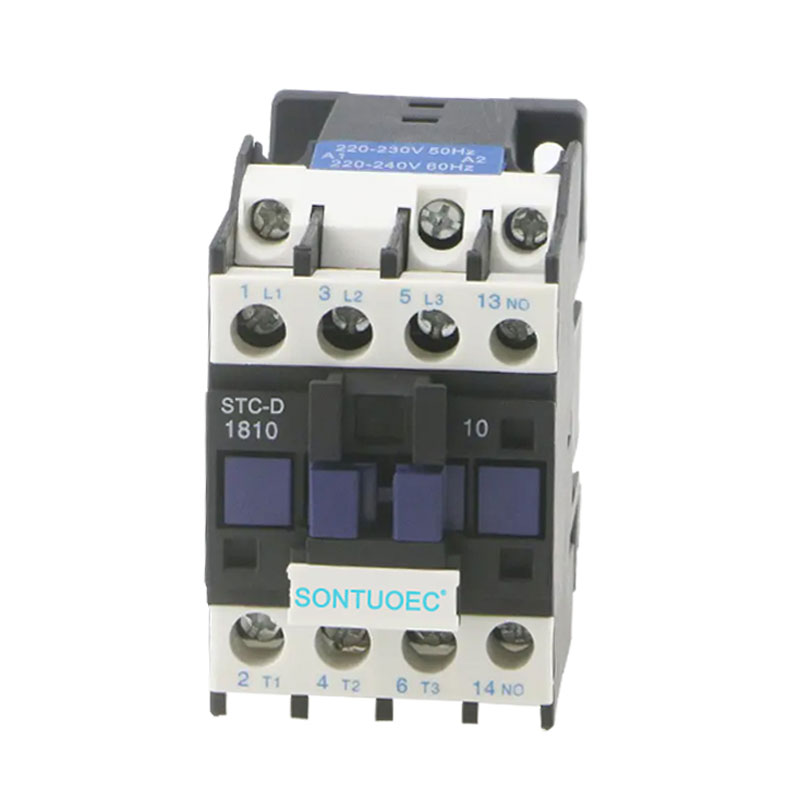

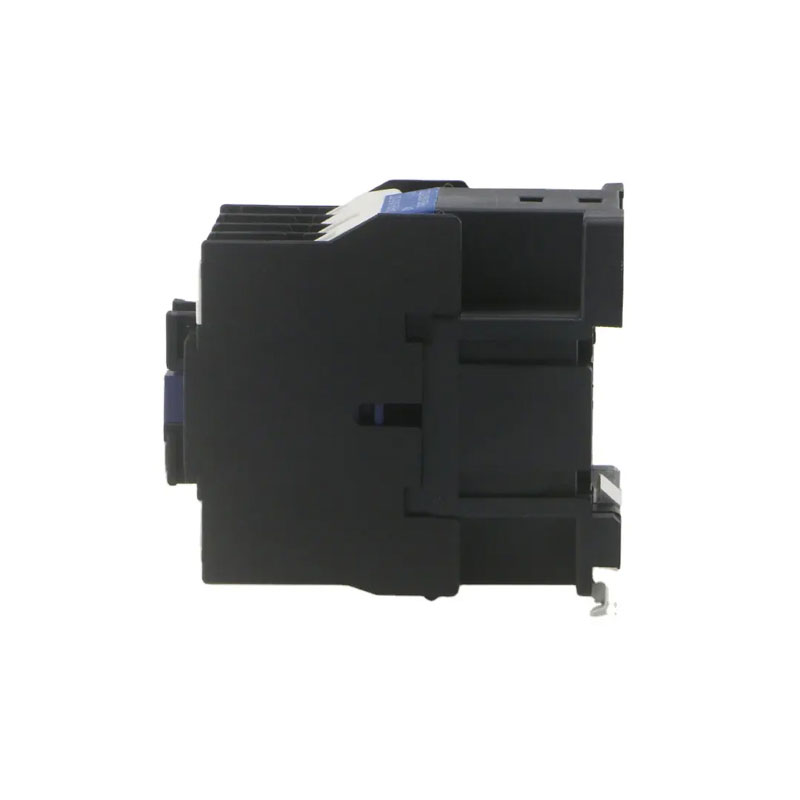

STC-D AC kontaktor

STC-D vahelduvvoolu kontaktor on elektriline komponent, mida kasutatakse vahelduvvoolu vooluringide kaugjuhtimiseks ja sageli sisse või välja lülitamiseks. Seda kasutatakse peamiselt vooluringide avamiseks ja juhtimiseks elektrisüsteemides ning mootorite, valgustuse ja muude elektriliste koormuste kaugjuhtimiseks tööstuses Automatiseerimisel. Voolu (AC) kontaktor, s.o STC-D AC-kontaktor on oluline elektrijuhtimisseadmed, mis mängib asendamatut rolli elektrisüsteemi ja tööstuse automatiseerimise valdkonnas.

Mudel:STC-D

Saada päring

Tootekirjeldus

Tüüp		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Hinnatud töövool (a)	AC3	9	12	18	25	32	40	50	65	80	95
Hinnatud töövool (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-faasiliste standardpoweri hinnangud Motors 50/60Hz Incategooria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimetatud soojusvool (A)		20	20	32	40	50	60	80	80	125	125
Elektrielu	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrielu	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehaaniline elu (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktide arv	3p+nr					3p+nc+nr
Kontaktide arv	3p+nc					3p+nc+nr

Struktuur ja tööpõhimõte

Struktuur: STC-D vahelduvvoolu kontaktor koosneb peamiselt elektromagnetilisest süsteemist (sealhulgas raua südamiku, mähise ja lühise ring jne), kontaktsüsteemist (sealhulgas peamine kontakt ja lisakontakt) ja kaare kustutamisseade.

Tööpõhimõte: kui STC-D vahelduvvoolu kontaktori mähis on pingestatud, genereerib raua südamik magnetvälja, mis meelitab armatuuri ja ajab kontakte toimima, nii et peamised kontaktid ja abikontaktid on suletud või lahti ühendatud, kontrollides sellega vooluahela sisselülitamist. Kaare kustutamisseadet kasutatakse kaare kustutamiseks, kui kontaktid on kontaktid kahjustuste eest kaitstud.

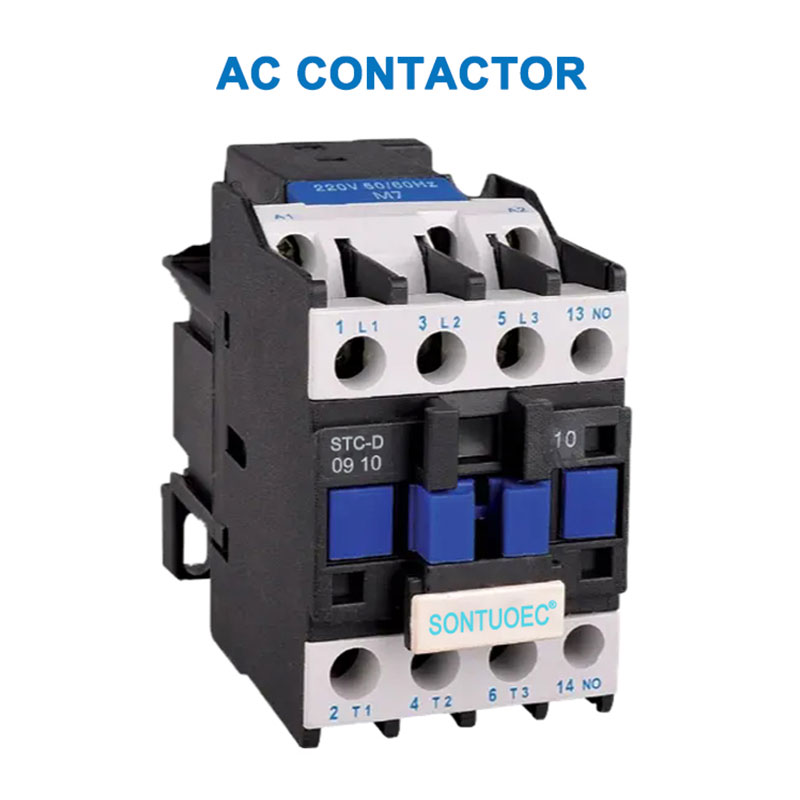

STC-D AC Contactor

Tüübid ja omadused

1. Tüübid:

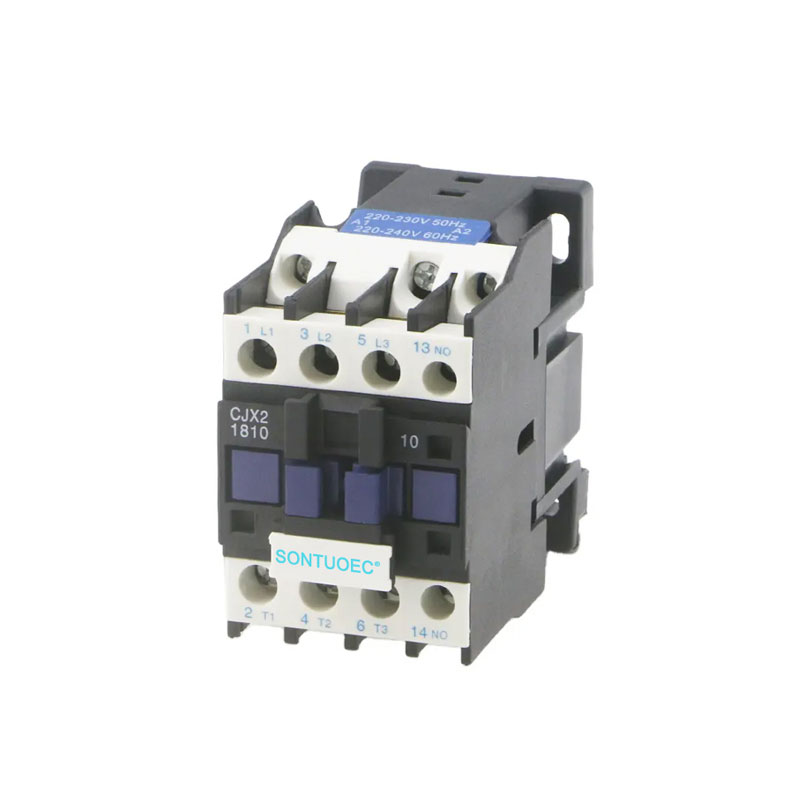

STC-D vahelduvvoolu kontaktorid võib jagada vastavalt nende kasutamisele ja jõudlusele mitmesugustesse tüüpidesse, näiteks tööstuslikud kontaktorid, ehitus- ja majapidamiskontaktorid. Ühiste mudelite hulka kuuluvad CJ -seeria (nt CJX2 seeria, CJ20 seeria, CJT1 seeria), samuti ABB, Siemensi, Schneideri ja muude kaubamärkide seeriatooted.

2. Features:

Usaldusväärne töö: STC-D vahelduvvoolu kontaktorid on kõrge töö usaldusväärsus ja stabiilsus ning ta peab taluma suuri voolusid ja pingeid.

Stabiilne jõudlus: selle kontaktsüsteem on valmistatud kvaliteetsetest materjalidest, millel on hea elektrijuhtivus ja kõrgtemperatuuriline hõõrdumiskindlus.

Mugav hooldus: STC-D vahelduvvoolu kontaktoril on kompaktne struktuur ja neid on lihtne paigaldada ja hooldada.

Rakenduse stsenaariumid

STC-D vahelduvvoolu kontaktorid on laias valikus rakendusi elektrisüsteemides, tööstusautomaatikas, ehitus- ja majapidamissektris. Näiteks toitesüsteemis saab seda kasutada mootori stardi- ja suuna ümberpööramise juhtimiseks; Tööstusautomaatikas saab seda kasutada erinevate elektriseadmete start-peatuse juhtimiseks tootmisliinil; Hoone- ja majapidamis elektris saab seda kasutada seadme sisse/välja juhtimiseks, näiteks valgustus ja kliimaseade.
