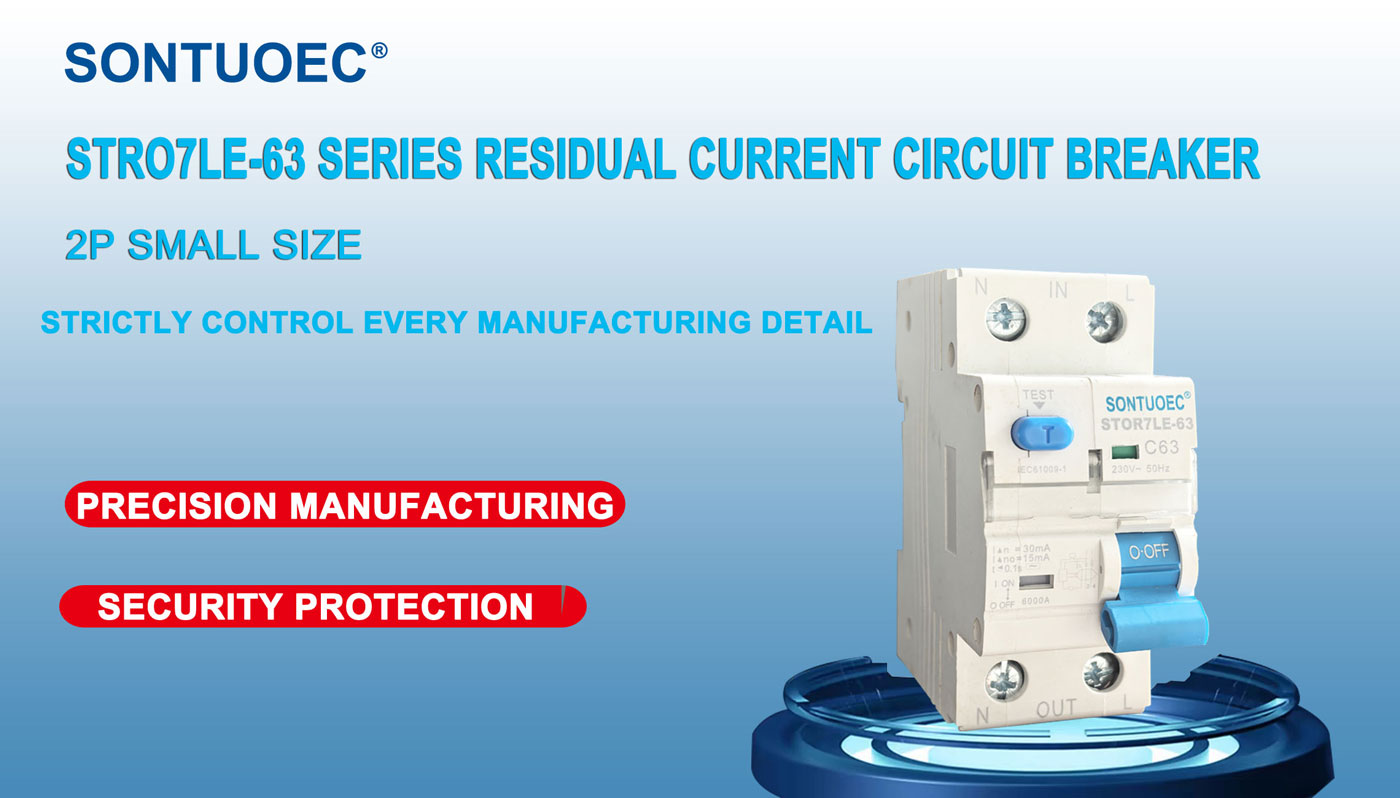

Sontuoec Stro7le-63 väike lekkekaitselüliti RCBO

SONTUOEC on üks Hiina tarnijatest/tootjatest, kes on spetsialiseerunud erinevate väikeste elektriseadmete tootmisele. STRO7LE-63 RCBO-d kasutatakse 50/60 Hz vahelduvvoolu ühefaasilises vooluahelas, nimipinge 240 V ja selle enesekaitse kuni maksimaalse lühisvooluni 40 A. See võib kaitsta tsiviilelektroonilist vooluringi ülekoormuse ja lühise eest. Selle toote eelisteks on väike maht, suur katkestusvõime ja pingestatud juhe on samal ajal ära lõigatud, kaitstes ka inimest elektrilöögi eest, kui pingestatud juhe on ühendatud vastassuunas. Ja see vastab standardile IEC 61009-1.

Mudel:STRO7LE-63

Saada päring

Tootekirjeldus

Tehnilised andmed:

Sandard			IEC/EN 61009-1
Elektriline	Tüüp (tuvastatud maanduslekke lainekuju)		Elektrooniline tüüp
funktsioonid	Nimivool In	A	Ja, ja
	poolakad	P	1P+N
	Nimipinge	V	AC 230
	Hinnatud vool:		6,10,16,20,25,32,40A
	Nimitundlikkus I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Isolatsioonipinge Ui	V	250
	Nimetatud jääkide tegemine ja	A	500
	purunemisvõime I△m	A	500
	Lühisvool I△c	A	45 006 000
	Nimisagedus	Hz	50/60
	Reostuse aste		2
Mehaaniline	Elektriline eluiga	t	4000
funktsioonid	Mehaaniline eluiga	t	10000
	Kaitseaste		IP20
	Ümbritsev temperatuur	ºC	-25~+40
	(päeva keskmisel temperatuuril ≤35ºC)	ºC	-25~+40
	Säilitustemperatuur	ºC	-25~+70
Paigaldamine	Terminali ühenduse tüüp		Kaabli/U-tüüpi siini/pin-tüüpi siini
	Klemmi suurus ülemine/alumine kaabli jaoks	mm2	25
	Klemmi suurus ülemine/alumine kaabli jaoks	AWG	18. mai
	Ülemine/alumine terminali suurus siini jaoks	mm2	25
	Ülemine/alumine terminali suurus siini jaoks	AWG	18. märts
	Paigaldamine		DIN siinil EN 60715(35mm) kiire klambri abil
	Ühendus		Ülevalt ja alt

STRO7LE-63 RCBO põhifunktsioonid

Ülekoormuskaitse: kui voolutugevus vooluringis ületab STRO7LE-63 RCBO nimiväärtust, katkestab see vooluahela automaatselt määratud aja jooksul, et vältida vooluringi ja seadmete ülekuumenemist, vältides nii tulekahju ja kahjustusi.

Lühisekaitse: Kui vooluringis tekib lühis, katkestab STRO7LE-63 RCBO vooluahela kiiresti, et vältida lühisevoolu tõsist kahju vooluringile ja seadmetele.

Lekkekaitse: STRO7LE-63 RCBO suudab tuvastada vooluahelas jääkvoolu (st lekkevoolu). Kui rikkevool ületab seatud läve, katkestab STRO7LE-63 RCBO vooluringi väga lühikese aja jooksul, et vältida elektrilöögiga seotud õnnetusi ja tulekahjusid.

STRO7LE-63 RCBO tööpõhimõte

STRO7-40 RCBO sisaldab sisemist termomagnetilise väljalülituse detektorit (ülekoormuse ja lühise kaitseks) ja rikkevoolu detektorit (lekkekaitseks). Kui voolu- või rikkevool vooluringis on ebanormaalne, käivitab vastav kaitselüliti STRO7-40 RCBO väljalülitusmehhanismi, katkestades selle kiiresti vooluringi.

1. Thermal Magnetic Tripper: see kasutab väljalülituse käivitamiseks soojust ja magnetvälja, mis tekivad siis, kui vool läbib juhti. Kui vool on liiga kõrge, siis juht kuumeneb ja tekitab magnetvälja, mille tulemusena paindub termilise magnetvälja sees olev bimetall või tõmbab magneti enda poole raudsüdamiku, käivitades seega väljalülitusmehhanismi.

2. Jääkvoolu detektor: see kasutab nulljärjestuse voolutrafot, et tuvastada vooluahelas jääkvool. Kui rikkevool ületab seatud läve, saadab rikkevooluandur signaali väljalülitusmehhanismile vooluringi katkestamiseks.

STRO7LE-63 RCBO omadused

Multifunktsionaalne integratsioon: STRO7LE-63 RCBO integreerib ülekoormus-, lühise- ja lekkekaitsefunktsioonid, lihtsustades elektrisüsteemide projekteerimist ja paigaldamist.

Kõrge tundlikkus: STRO7LE-63 RCBO-d suudavad kiiresti tuvastada ja katkestada ebanormaalsed ja jääkvoolud vooluringis, pakkudes usaldusväärset kaitset.

Lihtne paigaldada ja hooldada: STRO7LE-63 RCBOd on paigaldamise ja hoolduse hõlbustamiseks tavaliselt moduleeritud.

Kõrge ohutus: STRO7-40 RCBOd on rangelt testitud ja sertifitseeritud kõrge ohutuse ja töökindluse tagamiseks, et tagada elektrisüsteemide ohutu töö.

STRO7LE-63 RCBO rakenduse stsenaariumid

STRO7LE-63 RCBO-sid kasutatakse laialdaselt elamu-, äri- ja tööstussektori elektrisüsteemides, eriti neis, mis nõuavad samaaegset ülekoormuse, lühise ja maanduslekke kaitset. Tavaliselt paigaldatakse need jaotuskarpidesse, jaotuskilpidesse või juhtkilpidesse, et kaitsta vooluahelaid ja seadmeid ebatavalisest voolust ja pingest põhjustatud kahjustuste eest ning vältida elektrilööke.
