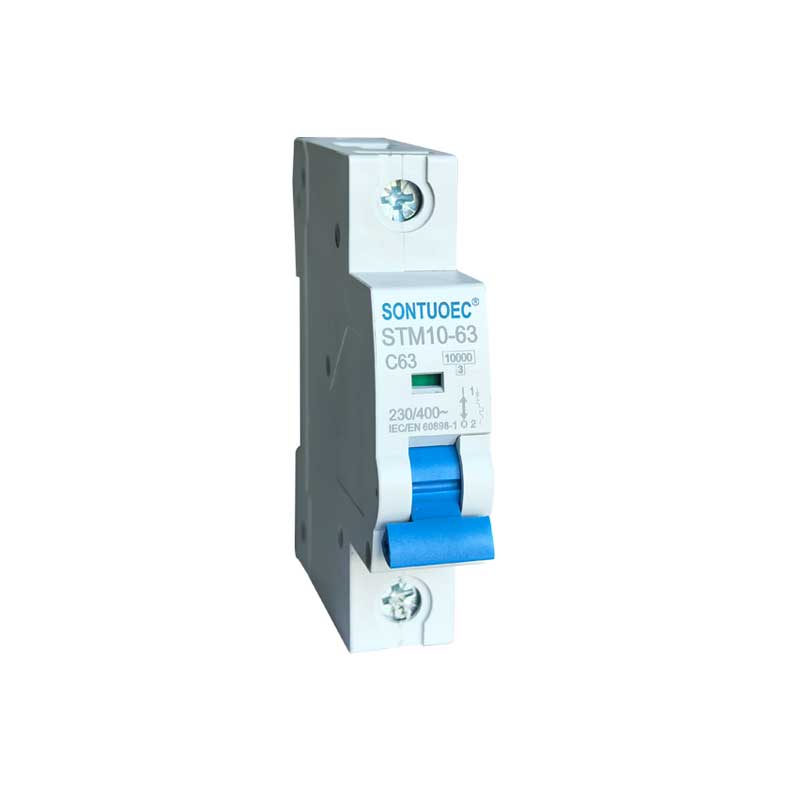

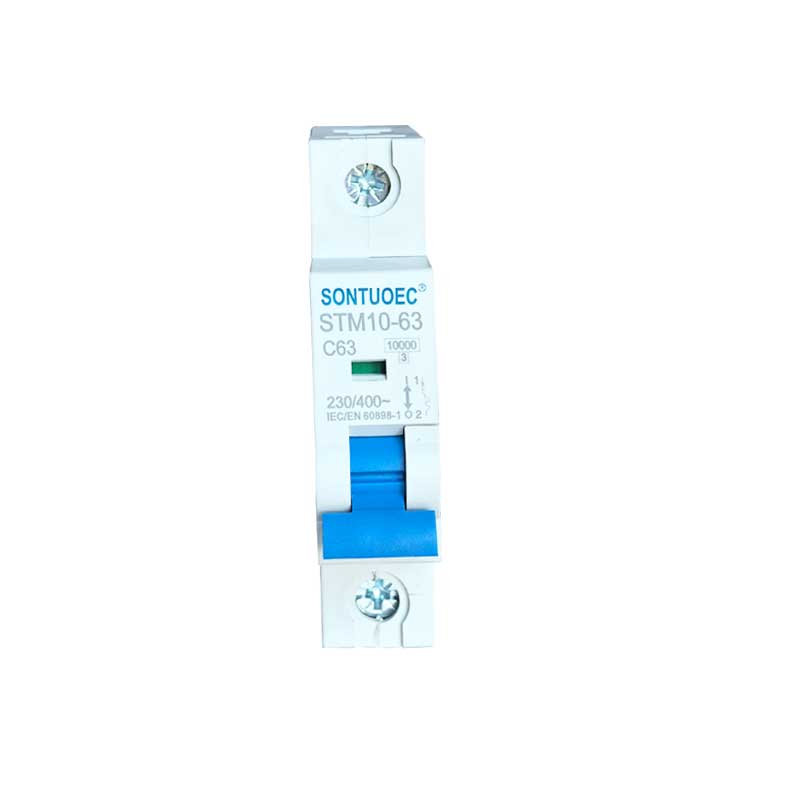

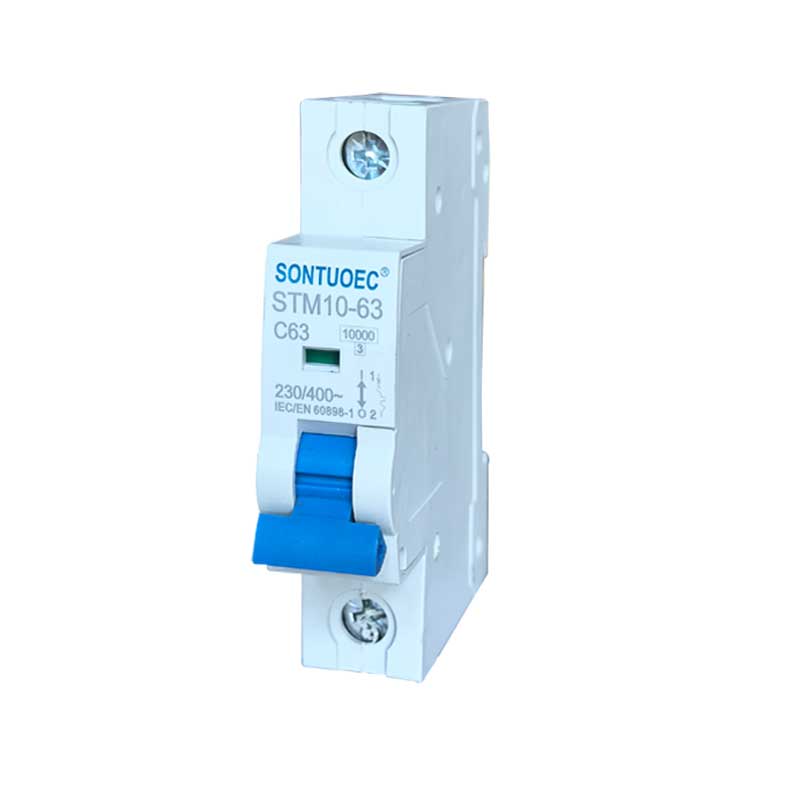

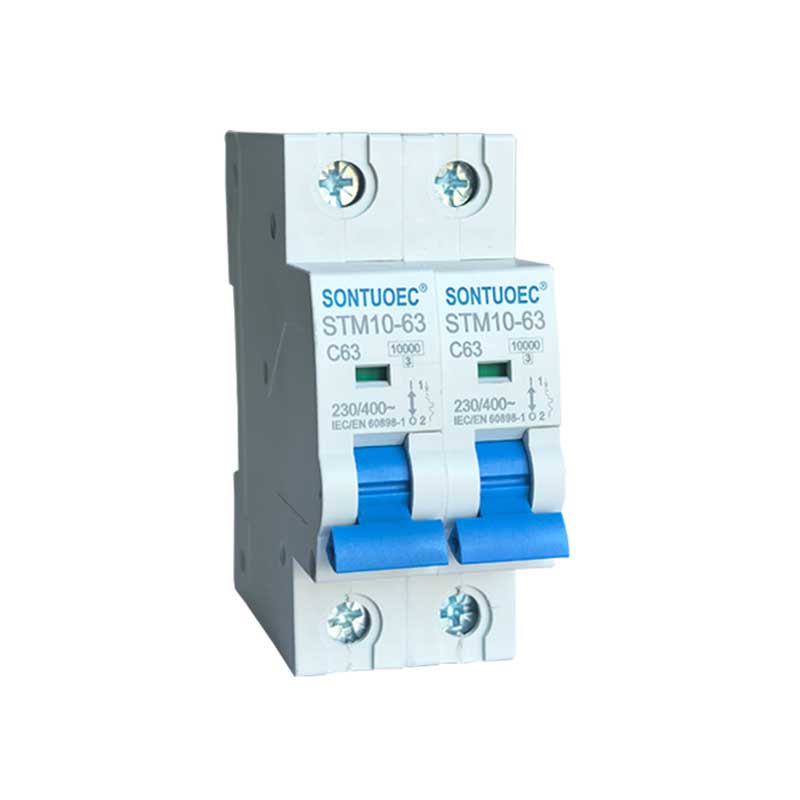

Sontuoeci tehase otsemüük MCB Stm10-63 seeria 6ka miniatuurne kaitselüliti

SONTUOEC on üks Hiina tarnijaid/tootjaid, kes on spetsialiseerunud erinevate väikeste elektriseadmete tootmisele. STM10-63 seeria kõrge katkestusvõimega miniatuurse kaitselüliti konstruktsioon on täiustatud, töökindel, kõrge katkestusvõimega, elegantne välimus ning selle kest ja osad on valmistatud materjalist, millel on löögikindlus ja tugev leegiaeglustav omadus. See sobib toitesüsteemile 50 või 60 sagedusega, Ue 400V ja alla selle, Ui 63A ja alla selle. Seda kasutatakse peamiselt büroohoonetes, eluruumides, valgustuse, toitejaotuse ning seadmete ülekoormuse ja lühisekaitse jaoks. Tavaliselt saab seda kasutada ka elektrisüsteemi harvaesineva ülekandena. See vastab standarditele IEC60898.1 ja GB10963.1

Mudel:STM10-63

Saada päring

Tootekirjeldus

Tehnilised andmed:

	Standardne		IEC/EN 60898-1
Elektriline	Nimivool In	A	1,2,4,6,10,16,20,25,32,40,50,63A
funktsioonid	poolakad	P	1,2,3,4
	Nimipinge Ue	V	AC 230, 400
	Isolatsioonipinge Ui	V	500
	Nimisagedus	Hz	50/60
	Nimetatud purunemisvõime	A	3000, 4500, 6000
	Nimiimpulsitaluvuspinge (1,2/50)Uimp	V	4000
	Dielektriline katsepinge ind.Freq.1 min	Kv	2
	Reostusaste		2
	Termomagnetiline vabastusomadus		B, C, D
Mehaaniline	Elektriline eluiga	t	4000
funktsioonid	Mehaaniline eluiga	t	10000
	Kaitseaste		IP20
	Seadistamise võrdlustemperatuur	ºC	30
	soojuselemendist	ºC	30
	Ümbritsev temperatuur	ºC	-5 ~ + 40 (erirakendus, vt
	(päeva keskmisel temperatuuril ≤35ºC)	ºC	temperatuuri kompensatsiooni korrigeerimine)
	Säilitustemperatuur	ºC	-25~+70
Paigaldamine	Terminali ühenduse tüüp		Kaabel/Pin-tüüpi siini
	Klemmi suurus ülemine/alumine kaabli jaoks	mm2	25
	Klemmi suurus ülemine/alumine kaabli jaoks	AWG	3. mai 18. kuupäev
	Termomõõduga ülemine/alumine siini jaoks	mm2	25
	Termomõõduga ülemine/alumine siini jaoks	AWG	3. mai 18. kuupäev
	Pingutusmoment	N*m	2
	Pingutusmoment	In-lbs	18
	Paigaldamine		DIN siinile EN 60715(35mm) kiire klambri abil
	Ühendus		Ülevalt ja alt

Miniatuurse kaitselüliti STM10-63 põhifunktsioonid

1.Ülekoormuskaitse: kui voolutugevus vooluringis ületab MCB nimiväärtust, katkestab miniatuurse kaitselüliti STM10-63 vooluahela automaatselt määratud aja jooksul, et vältida vooluringi ja seadmete ülekuumenemist.

2. Lühisekaitse: kui vooluringis tekib lühis, katkestab STM10-63 miniatuurse kaitselüliti vooluahela koheselt, et vältida lühisevoolu kahjustamist vooluringi ja seadmeid.

3. Lekkekaitse (mõnel MCB-l on see funktsioon): lekkekaitsega MCB-de puhul katkestab miniatuurse kaitselüliti STM10-63 vooluringi kiiresti, et kaitsta isiklikku turvalisust.

MCB-de tööpõhimõte

MCB-de sees on tavaliselt termomagnetiline või elektrooniline väljalülitusdetektor, mida kasutatakse vooluahela muutuste tuvastamiseks. Kui vool on ebanormaalne, käivitab kaitselüliti MCB väljalülitusmehhanismi, põhjustades STB1-63 miniatuurse kaitselüliti vooluahela kiiresti katkestamise.

1. Termomagnetiline löök: see kasutab väljalülituse käivitamiseks voolu läbimisel tekkivat soojust. Kui vool on liiga suur, siis juht kuumeneb, põhjustades termilise magnetväljalöögi sees oleva bimetalli paindumist, käivitades seega väljalülitusmehhanismi.

2. Elektrooniline löök: see kasutab elektroonilisi komponente voolumuutuste tuvastamiseks ja väljalülitusmehhanismi tegevuse juhtimiseks. Kui tuvastatakse ebanormaalne vool, saadab elektrooniline löök väljalülitusmehhanismile signaali vooluringi katkestamiseks.

MCB rakendusstsenaariumid

MCB-sid kasutatakse laialdaselt elamu-, äri- ja tööstuspiirkondade elektrisüsteemides, et kaitsta vooluahelaid ja seadmeid ebatavaliste voolude põhjustatud kahjustuste eest. Tavaliselt paigaldatakse need jaotuskarpidesse, jaotuskilpidesse või juhtkappidesse ning neid kasutatakse ahela pealüliti või harulülitina.

MCB-de valik ja paigaldamine

1.Valik: MCB-de valimisel peate arvestama selliste teguritega nagu ahela nimivool, pingetase, kaitseomadused ja lekkekaitse vajalikkus. Samuti on oluline tagada, et valitud STB1-63 miniatuurne kaitselüliti vastaks kohalikele elektriohutusstandarditele ja -eeskirjadele.

2. Paigaldamine: STB1-63 miniatuursed kaitselülitid tuleks paigaldada kuiva, ventileeritavasse keskkonda, kus ei ole söövitavaid gaase, ning veenduda, et see on õigesti ja kindlalt ühendatud. Paigaldamisel tuleb järgida asjakohaseid elektriohutuse eeskirju ja tööprotseduure.
