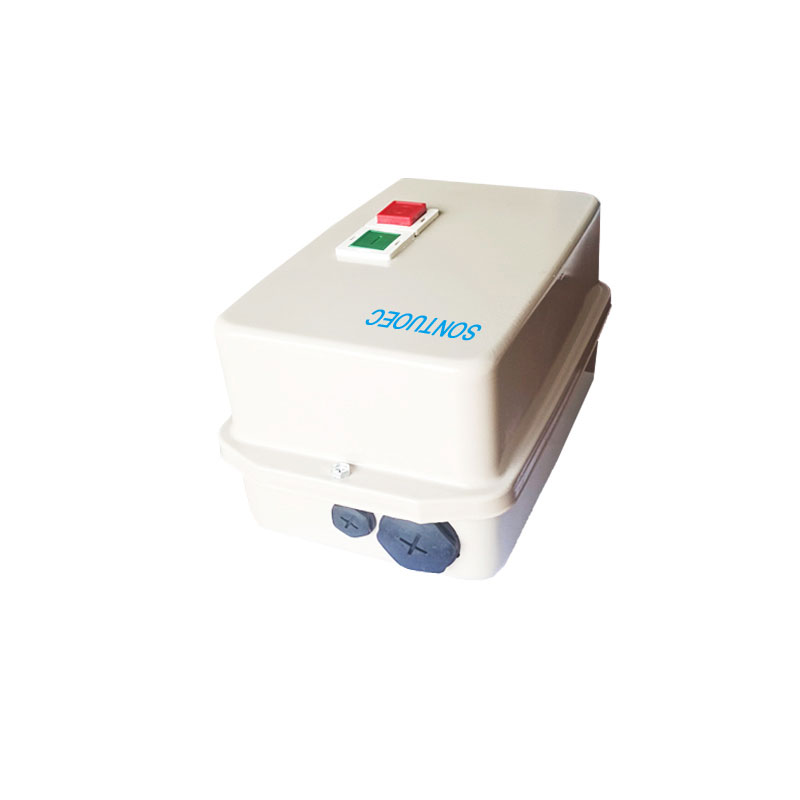

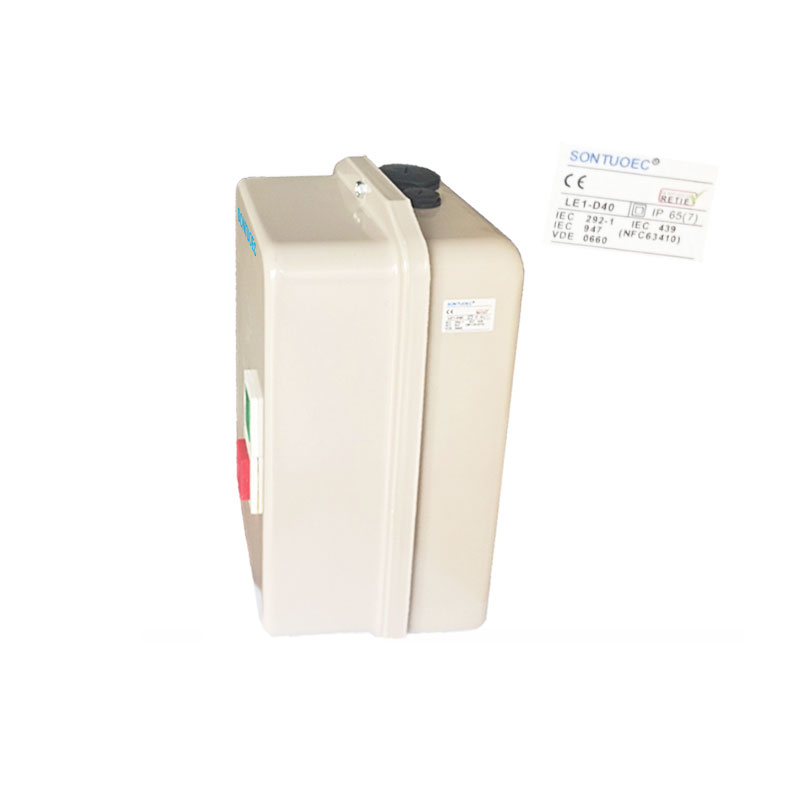

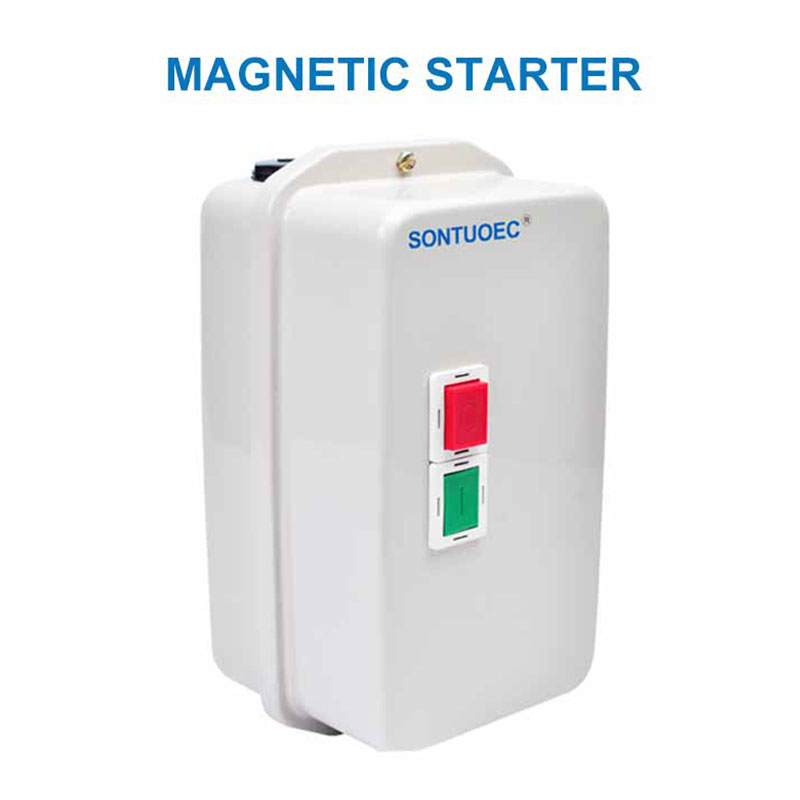

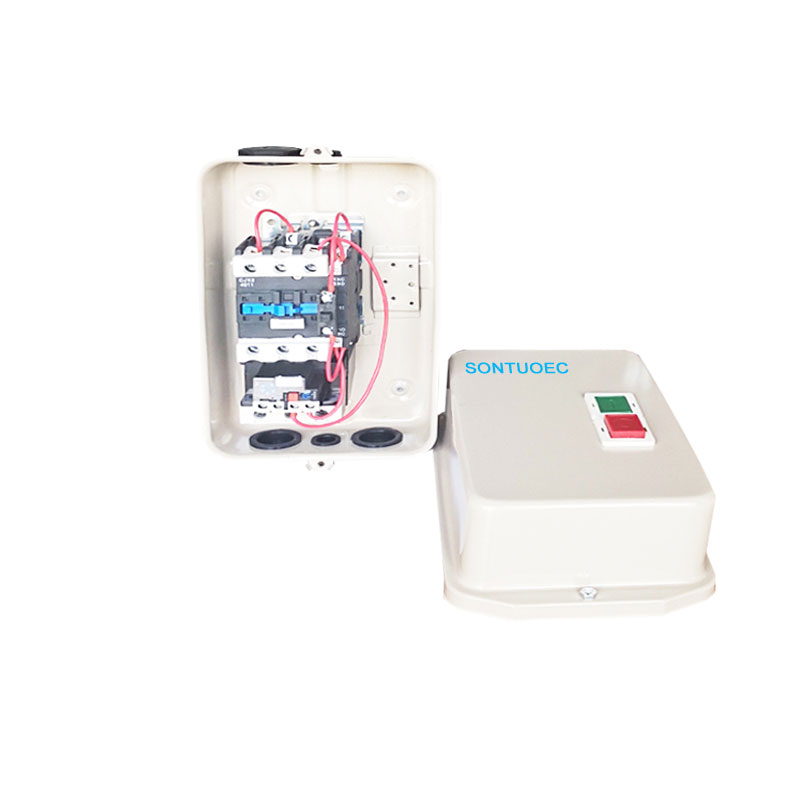

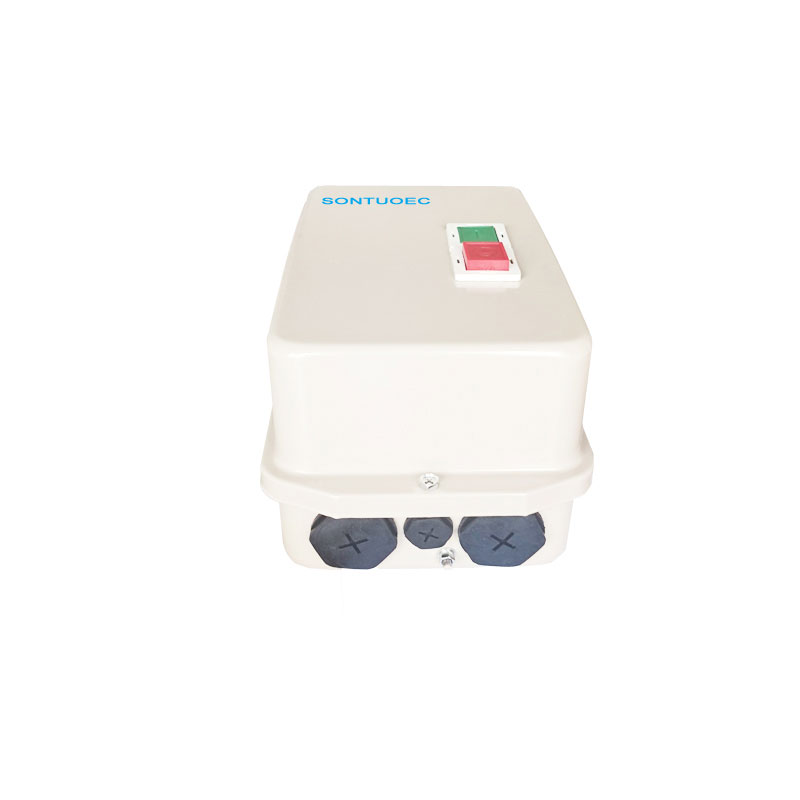

SLE1-D seeria magnetiline starter

SLE1-D seeria magnetiline starter on elektrijuhtimisseade, mis töötab elektrimootori käivitamist ja peatamist elektromagnetilise jõu abil. Tavaliselt sisaldab see elektromagnetilist mähist, mis annab energiat magnetväljale, mis meelitab raua südamiku liikumist, mis juhib kontaktide sulgemist või purustamist mootori kontrolli saavutamiseks.

Mudel:SLE1-D

Saada päring

Tootekirjeldus

Spetsifikatsioonid

Tooterežiim nr ja spetsiifiline	SLE1-09 ja 12	Topelt sulatud, kaitstud TOLP429 (3) või, F659 (4)
Lisand	SLE1-18 ja 25	Topelt sulatud, kaitstud TOLP427 (3) või, F5577 (4)
	SLE1-32 ja 95	Matal, LP65 kuni 559
Juhtimine (2 nuppu Suufitud korpuse kate)	SLE1-32 ja 95	1 roheline stardinupp '1', 1red Stop/Teset Bottion “O”
Ühendused	SLE1-32 ja 95	Elektrilise võimsuse ja juhtimisringkonna ühendused

Peamised tehnilised parameetrid:

Tüüp		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Laetis võimsust (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5,5/7,5	7,5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Laetis võimsust (AC-3) IEC60947-4	380 V	4/5.5	5,5/7,5	7,5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Käinud vool (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Käinud vool (AC-3) GB14048.4	380 V	9	12	16	21	25	37	43	59	72	85
Korraldatud küttevool (A)			25	32	40	50	60	80		125
Tagas solvatud Volage (V) 660
Abi kontakt AC-15	Kontakt	standard	1NO				1NO+1NC
	Käinud vool (a)	220V	1.6
	Käinud vool (a)	380 V	0.95
Susibie termilised releed		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Korpuse hinnang		LP65

Operatsiooni põhimõte

SLE1-D seeria magnetilise starteri tööpõhimõte põhineb elektromagnetilise induktsiooni ja elektromagnetilise jõu koostoimel. Kui juhtvõimsus on pingestatud, genereerib elektromagnetiline mähis magnetvälja, mis meelitab raua südamikku kontaktide liigutamiseks ja sulgemiseks ning mootor on varustatud toitega ja hakkab töötama. Kui juhtimisvõimsus kaob, kaob magnetväli, raua südamik lähtestab vedru toimingu all, kontaktid on katki ja mootor lakkab.

Tüübid ja funktsioonid

Seal on erinevat tüüpi SLE1-D magnetilisi startereid, näiteks otsene on-line (DOL) SLE1-D magnetilised starterid, Star-Delta (Star-Delta) alustajad, autotransformeri starterid jne. Erinevat tüüpi SLE1-D magnetilistel alustajatel on erinevad omadused ja rakenduse ulatus.

1. Direct On-Line (DOL) SLE1-D magnetiline starter:

Lihtne struktuur, madalad kulud.

Sobib väikeste energiamootorite juhtimise käivitamiseks ja peatamiseks.

2.Star-Delta (Star-Delta) starter:

Mootori juhtmestiku muutmisega mõistab see pinge ja voolu vähendamise eesmärki alguse ajal.

Sobib keskmise toitega mootori käivitamiseks.

3.Autotransformeri starter:

Kasutab mootori käivitamisel pinge ja voolu vähendamiseks autotransformerit.

Rakendatav suure võimsusega mootorite stardikontrolli korral.

SLE1-D Series Magnetic Starter

Rakenduse stsenaariumid

SLE1-D magnetilisi startereid kasutatakse laialdaselt erinevates tööstus- ja ärirakendustes, näiteks tootmine, ehitamine, põllumajandus ja transport. Neid kasutatakse erinevat tüüpi mootorite juhtimiseks, näiteks kolmefaasilised asünkroonmootorid, alalisvoolumootorid jms seadmete automatiseeritud tootmiseks ja kaugjuhtimiseks.
