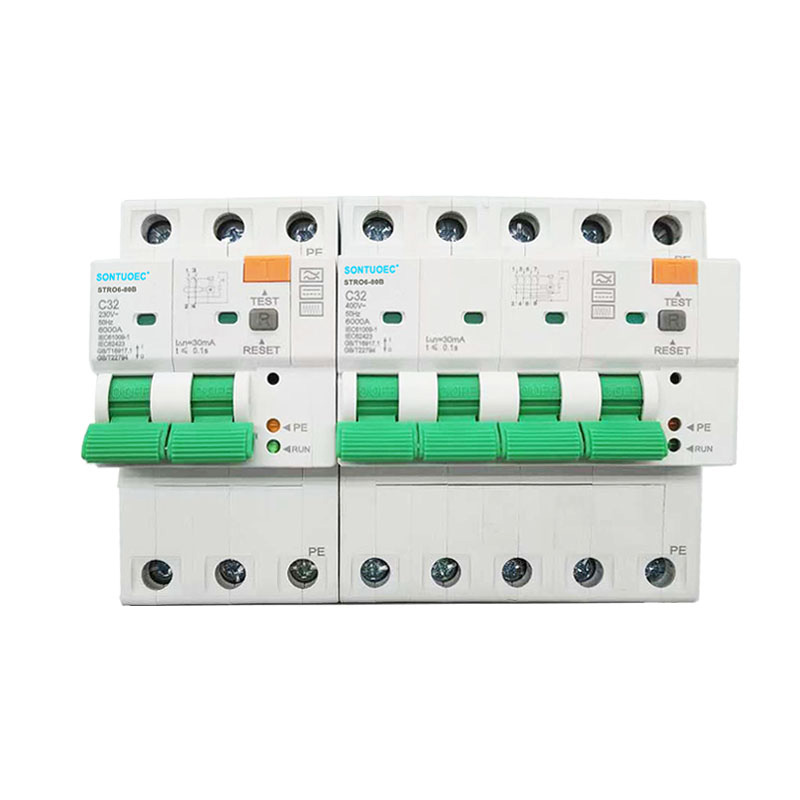

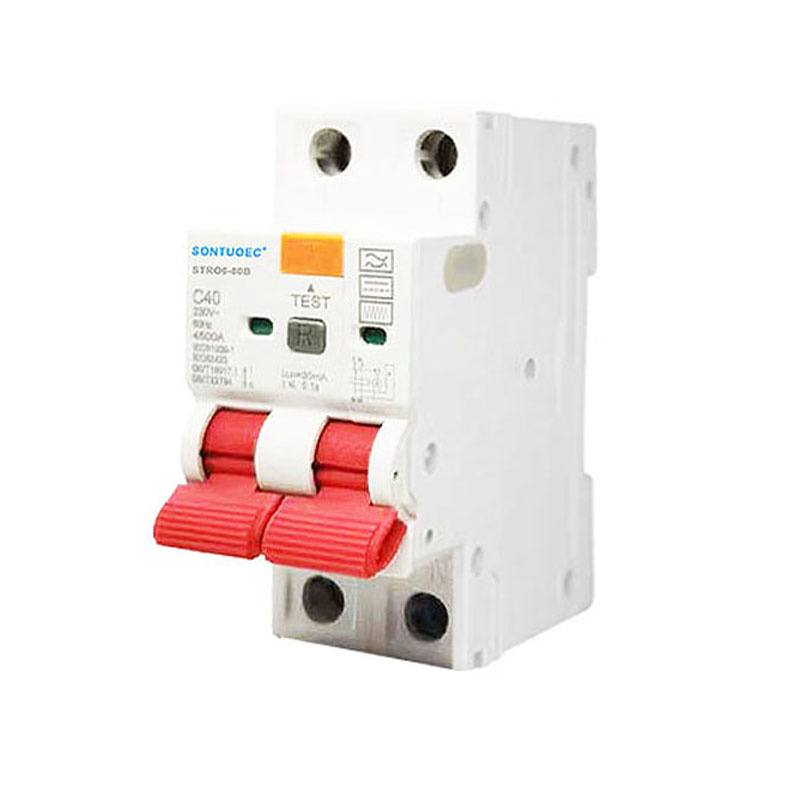

RCBO B mudel 2P 4P jääkvoolu kaitselüliti

SontuoEC on üks Hiina tarnijaid/ tootjaid RCBO B mudel 2p 4P jääkvoolu kaitselüliti mudel töötab A -tüüpi ja lisaks sujuvate alalisvoolude jääkvoolude jaoks, jäävad alalisvooluvoolud, mis võivad tuleneda vooluringide paranemisest ja kõrge sagedusega vahelduvvooludest. See kaitseb sünkrooniva rikkevoolu korral kolmel faasivõrgus. Tavaliselt kasutatakse seda laadimisjaama, meditsiiniseadmete ja instrumentide, kontrollerite ja muutuva kiirusega draivide, taignalaengute ja muundurite (DC) valdkonnas ... STRO6-80B vastab standardile IEC/EN61009-1 ja IEC/EN62423.

Mudel:STRO6-80B

Saada päring

Tootekirjeldus

Spetsifikatsioonid:

Elektri- Funktsioon	Standard		IEC/61009-1; ja IEC/EN62423
	Tüüp (tunneta maakera lainevorm)		B (elektrooniline tüüp)
	Hinnatud vool aastal	A	6,10,16,20,25,32,40,63,80a
	Postid	P	1p+n, 3p+n
	Hindepinge UE	V	IP+N: 230/240 V; 3P+N: 400/415V
	Hinnatud tundlikkus i n	A	0,03,0,1,0,3
	Isolatsioonipinge kasutajaliides	V	500
	Hinnatud jääkte tegemine ja	A	500 (sisse = 25A/40A)
	purunemisvõimsus i m	A	630 (sisse = 63a)
	Lühisev vool I C	A	10000
	SCPD kaitsme	A	10000
	Paus aeg i n all	s	≤0,1
	Hinnatud sagedus	Hz	50
	Nimetatud impulss talub pinget (1,2/5,0) UIMP	V	4000
Mehaanika omadused	Dielektriline testi pinge Ind. Fred. 1 min eest	kv	2.5
	Reostusaste		2
	Elektrielu		2000
	Mechanicai iife		10000

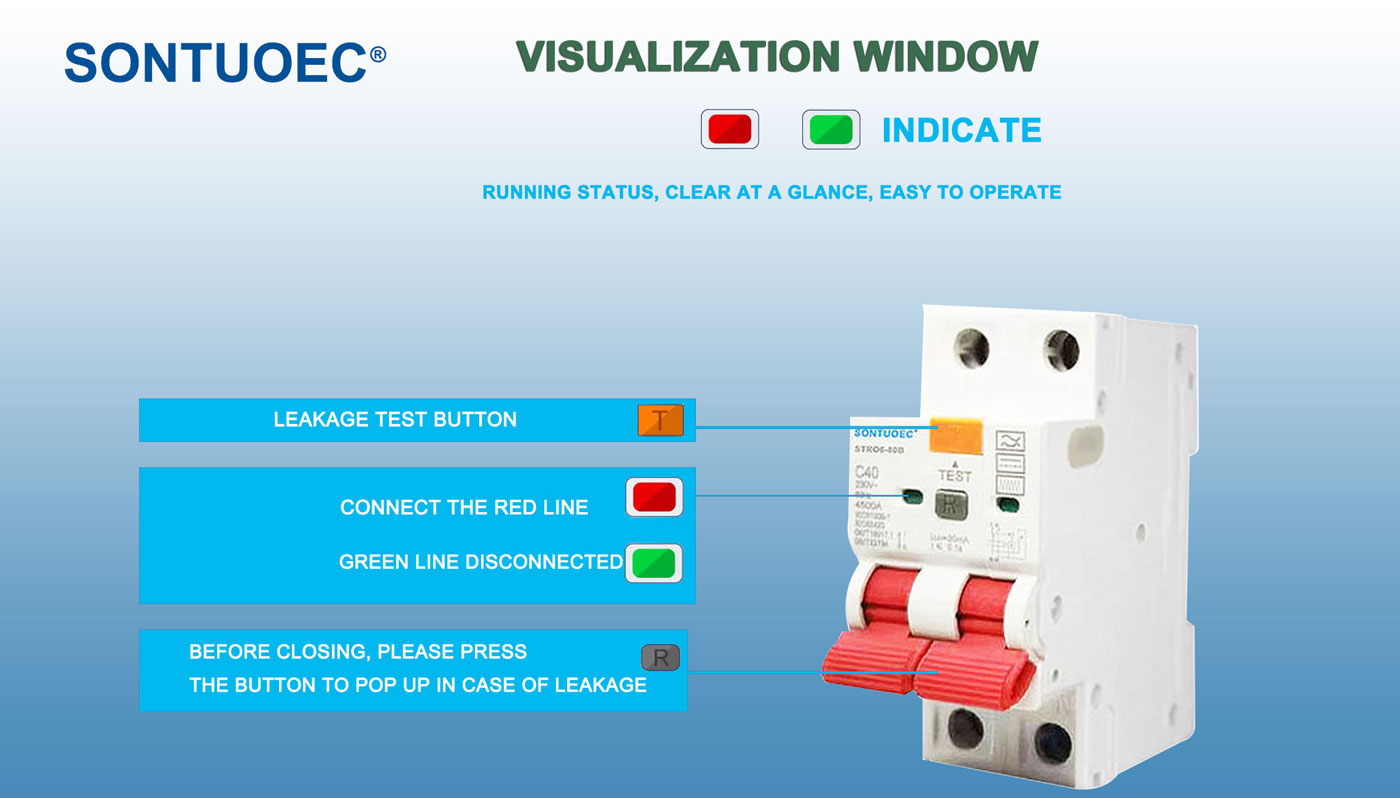

	Tõrkevoolu näitaja		Jah
	Kaitse kraad		IP20
	Ümbritseva õhu temperatuur (päevase keskmisega 35)	ºC	-40 ~+55ºC
	Säilitustemperatuur	ºC	-40 ~+70ºC

RCBO Stro6-80B on mitu peamist funktsiooni järgmiselt

Ülekoormuse kaitse: kui vooluahela vool ületab RCBO STRO6-80B nimiväärtuse, katkestab see vooluringi automaatselt kindlaksmääratud aja jooksul, et vooluringi ja seadmed ei kuumeneks üle, vältides sellega tule ja kahjustusi.

Lühisekaitse: kui vooluringis toimub lühiseta, katkestab STRO6-80B RCBO kiiresti vooluahela, et vältida lühise voolu tekkimist vooluringi ja seadmete tõsist kahjustust.

Lekkekaitse: STRO6-80B RCBO on võimeline tuvastama vooluahelas jääkvoolu (st lekkevool). Kui jääkvool ületab seatud läve, katkestab RCBO B mudel 2P 4P jääkvoolu kaitselüliti vooluringi väga lühikese aja jooksul, et vältida elektrilöögiõnnetusi ja elektrilisi tulekahjusid.

STRO6-80B RCBO toimimispõhimõte

STRO6-80B RCBO sisaldab sisemist soojusmagnetreisidetektorit (ülekoormuse ja lühise kaitse jaoks) ja jääkvoolu detektorit (lekkekaitse jaoks). Kui vooluahelas on vool või jääkvool ebanormaalne, käivitab vastav ründaja Stro6-80B RCBO komistusmehhanismi, muutes selle vooluringi kiiresti ära katkestama.

1.termaalne magnetreis: see kasutab soojus- ja magnetvälja, mis on genereeritud, kui vool läbib juhtkonna läbi, et pääseda. Kui vool on liiga kõrge, soojeneb juht ja genereerib magnetvälja, põhjustades termilise magnetründaja sees oleva bimetaali painutamise või magneti, et meelitada raua südamikku, käivitades sellega liikumismehhanismi.

2. residuaalne vooludetektor: see kasutab ahela jääkvoolu tuvastamiseks nulljärjestuse voolu trafo. Kui jääkvool ületab seatud läve, saadab jääkvoolu detektor vooluringi katkestamiseks signaali komistamismehhanismile.

STRO6-80B RCBO omadused

Multifunktsionaalne integratsioon: STRO6-80B RCBO integreerib ülekoormuse, lühise ja lekkekaitse funktsioonid, lihtsustades elektrisüsteemide kavandamist ja paigaldamist.

Kõrge tundlikkus: STRO6-80B RCBOS saab vooluringis kiiresti tuvastada ja katkestada ebanormaalseid ja jääkvoolusid, pakkudes usaldusväärset kaitset.

Lihtne paigaldada ja hooldada: STRO6-80B RCBO-d modulariseeritakse tavaliselt hõlpsaks paigaldamiseks ja hooldamiseks.

Kõrge ohutus: STRO6-80B RCBO-sid on rangelt testitud ja sertifitseeritud suure ohutuse ja töökindluse tagamiseks, et tagada elektrisüsteemide ohutu töö.

STRO6-80B RCBO rakenduse stsenaariumid

STRO6-80B RCBO-sid kasutatakse laialdaselt elektrisüsteemides elamu-, äri- ja tööstussektoris, eriti sellistes, mis vajavad samaaegset ülekoormust, lühise ja maakera lekkekaitset. Tavaliselt paigaldatakse need jaotuskastidesse, lülituskappidesse või juhtimiskappidesse, et kaitsta vooluringide ja seadmeid ebanormaalse voolu ja pinge põhjustatud kahjustuste eest ning elektrilöögi vältimiseks.

Kuumad sildid: RCBO B mudel 2P 4P jääkvoolu kaitselüliti
