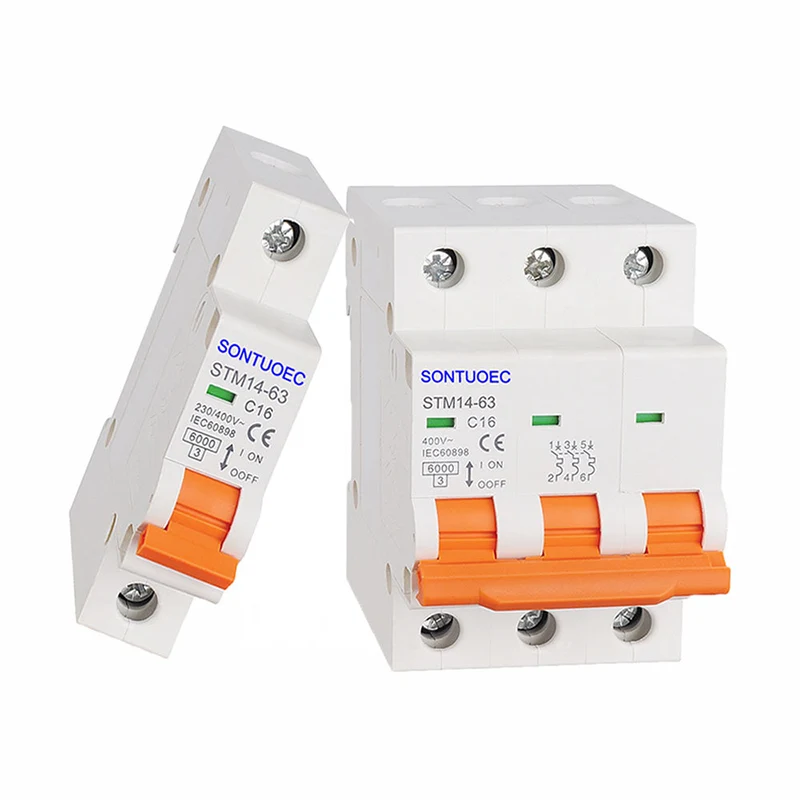

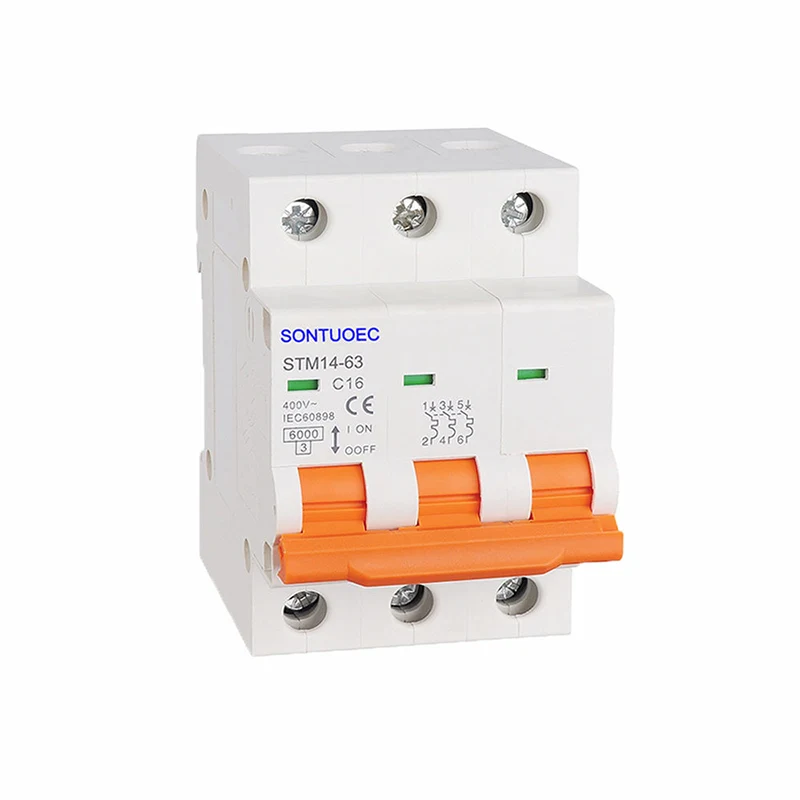

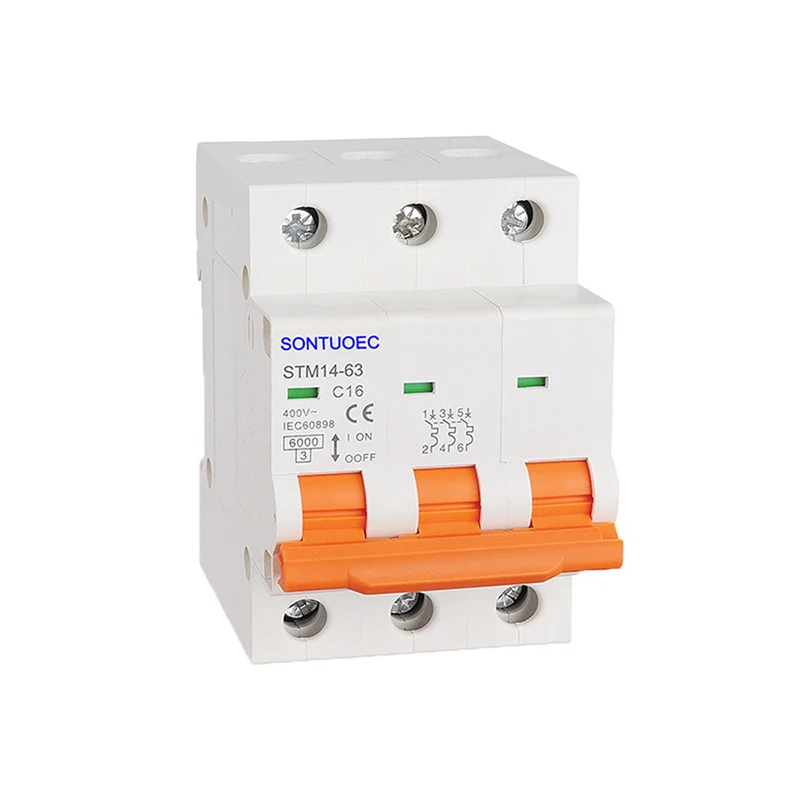

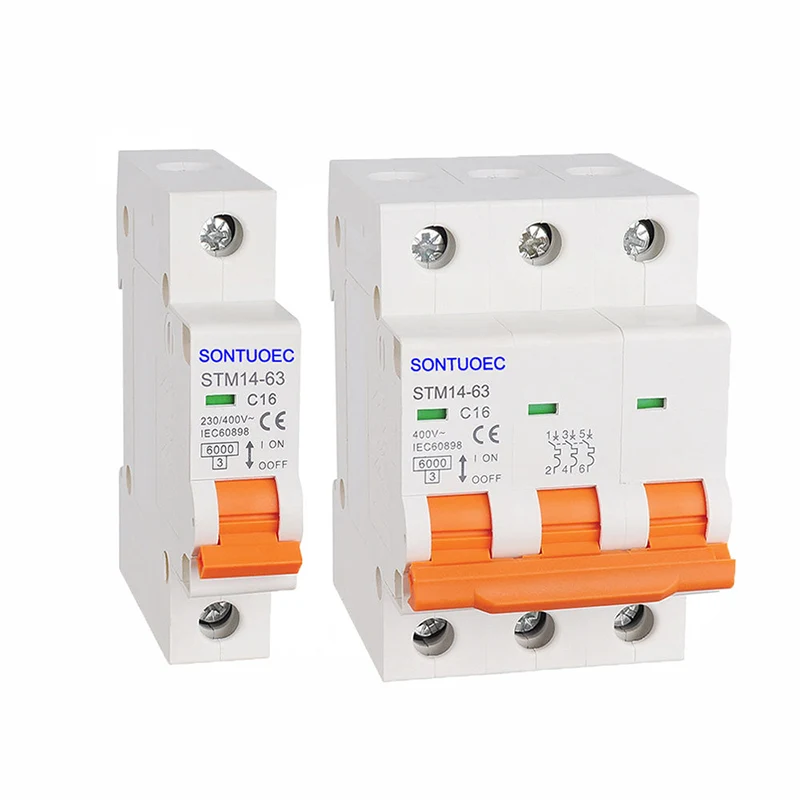

Mini MCB miniatuurne kaitselüliti

Mini MCB miniatuurse kaitselüliti on automaatselt töötav elektrilüliti, mis on loodud kaitsta elektrilisi vooluahelaid ülekoormustest või lühikeste vooluahelate põhjustatud kahjustuste eest. See on võimeline normaalsetes vooluahelatingimustes voolu sisse lülitama, vedama ja purustama, samuti sisselülitamist, kandes teatud aja jooksul ja purunevad voolu määratletud ebanormaalsetes vooluahela tingimustes.

Mudel:STM14-63

Saada päring

Tootekirjeldus

Mudel	STM14-63
Standard	IEC60898-1
Poolus	1p, 2p, 3p, 4p
Komistamiskõver	B, C, D
Nimetatud lühise maht (ICN)	3KA, 4,5KA, 6KA
Hinnatud vool (sisse)	1,2,4,610,16,20,25,32,40,50,63a
Hindatud pinge (UN)	AC230 (240)/400 (415) V
Magnetväljaanded	B kõver: vahemikus 3 kuni 5 tolli C kõver: vahemikus 5–10in D kõver: vahemikus 10–14in
Elektromehaaniline vastupidavus	üle 6000 tsükli

Funktsioonid ja eelised

Väikesuurus: mini MCB miniatuurse kaitselüliti iseloomustab väike suurus ja kerge kaal, mida on lihtne paigaldada ja kasutada.

Usaldusväärne töö: selle sisemine struktuur ja materjalid on hästi läbi mõeldud, tagamaks, et toiteallikas katkestatakse kiiresti, kui vooluringis on elektriseadmete ja isikliku turvalisuse kaitseks ülekoormus või lühise.

Laialdaselt kasutatav: seda kasutatakse elamu-, ärihoonetes ja tööstusrajatistes kui kõige sagedamini kasutatavat terminali kaitseseadet ehitamisel elektri terminali levitamisseadmetes.

Operatsiooni põhimõte

Mini MCB töötab voolu jälgimisega lühise ja ülekoormuse kaitse põhimõttel. Kui vooluringis ilmneb lühise tõrge, ühendab MCB vooluahela kohe, et vältida liigset voolu tulekahju ja muid ohutusjuhtumeid. Kui vooluringis on ülekoormus, lükkab MCB vooluringi teatud aja jooksul lahti ühendama, et kaitsta elektriseadmeid kahjustuste eest. Lisaks on mõnel mini MCB-l ülepinge kaitsefunktsioon, mis katkestab vooluringi, kui pinge on ebanormaalne (liiga kõrge), et vältida elektriseadmete kahjustusi.

Tüübid ja valikud

Mini MCB -d on saadaval erinevates tüüpides erinevate elektrisüsteemide vajaduste rahuldamiseks. Levinumad tüübid hõlmavad:

Standard: tavaliselt kasutatakse elamu- ja ärihoonetes, millel on parameetrid, näiteks nimivooluvahemik, nimiväärtus, lühise lahtiühendamise maht ja pooluste arv.

Eraldatud: võib elektrisüsteemide ohutuks hooldamiseks toiteallika ja koormuse täielikult isoleerida.

Segmenteeritud vooluahela tüüp: nimivooluvahemikus saab MCB lahtiühendamise funktsiooni lülitada, et säilitada vooluahela osa pingestatud olek.

Jääkivoolu tüüp: tuntud ka kui lekkekaitselülitid, need on võimelised tuvastama vooluahelates lekke rikkeid ja katkestama toiteallika automaatselt.

Ülekoormuse kaitse tüüp: võimeline tuvastama ülemäärast voolu ja elektriseadmete ja juhtmete kaitsmiseks võimsust.

Multifunktsionaalne tüüp: integreerib mitmesuguseid funktsioone, näiteks ülekoormuse kaitse, lühise kaitse ja lekkekaitse.

Juhtimistüüp: võimaldab operaatoril elektriseadmete juhtimise vooluringi käsitsi avada või sulgeda.

Mini MCB -de valimisel tuleb arvestada selliste tegurite nagu nimivool, nimivool, purunemisvõime, tööomadused ja keskkonnatingimused. Samuti on vaja valida sobiv MCB tüüp vastavalt konkreetsele vooluringile ja koormusnõuetele.
