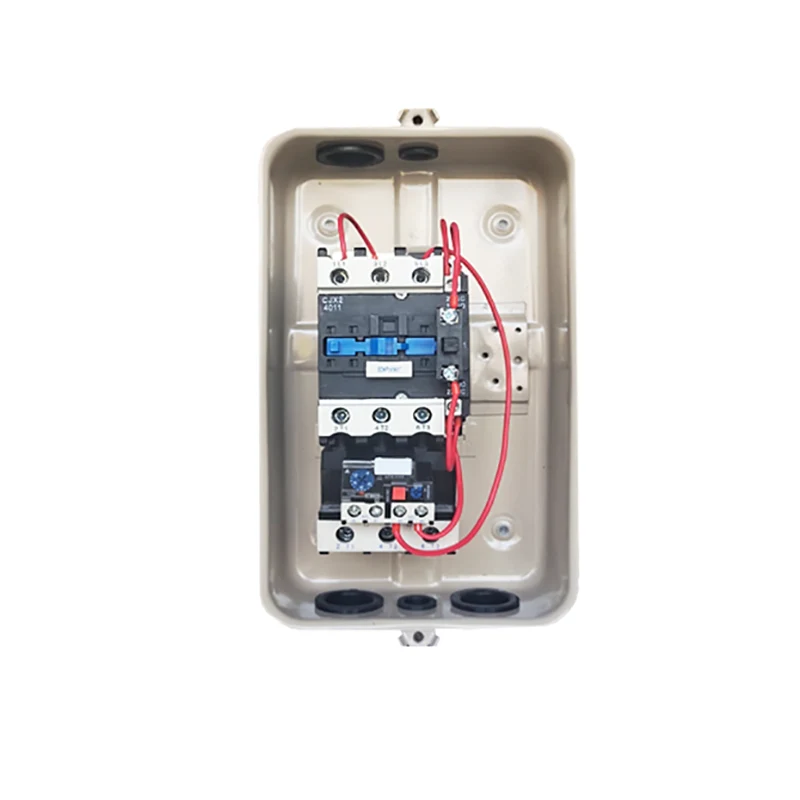

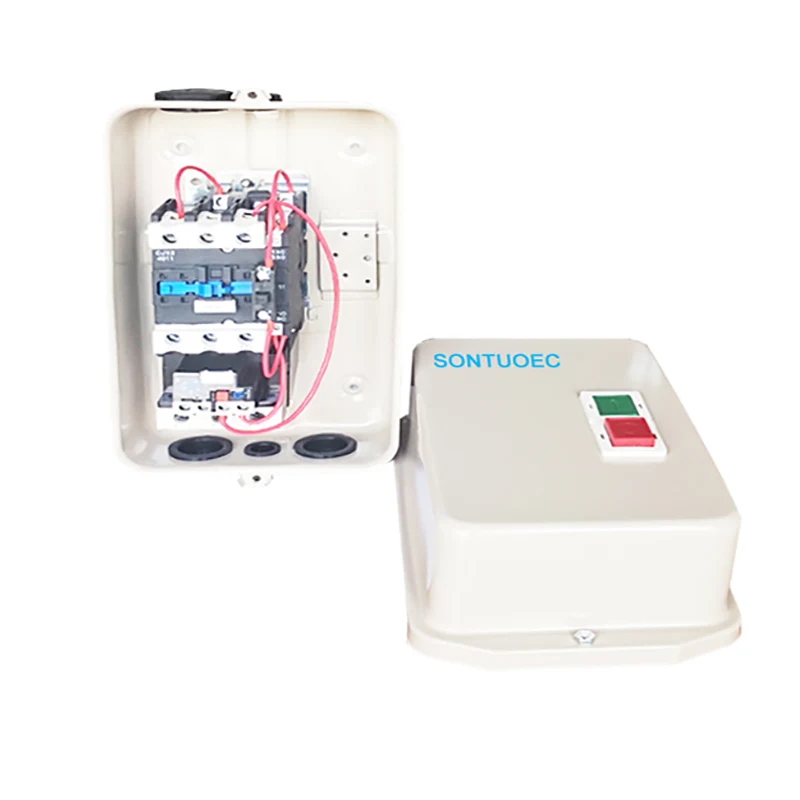

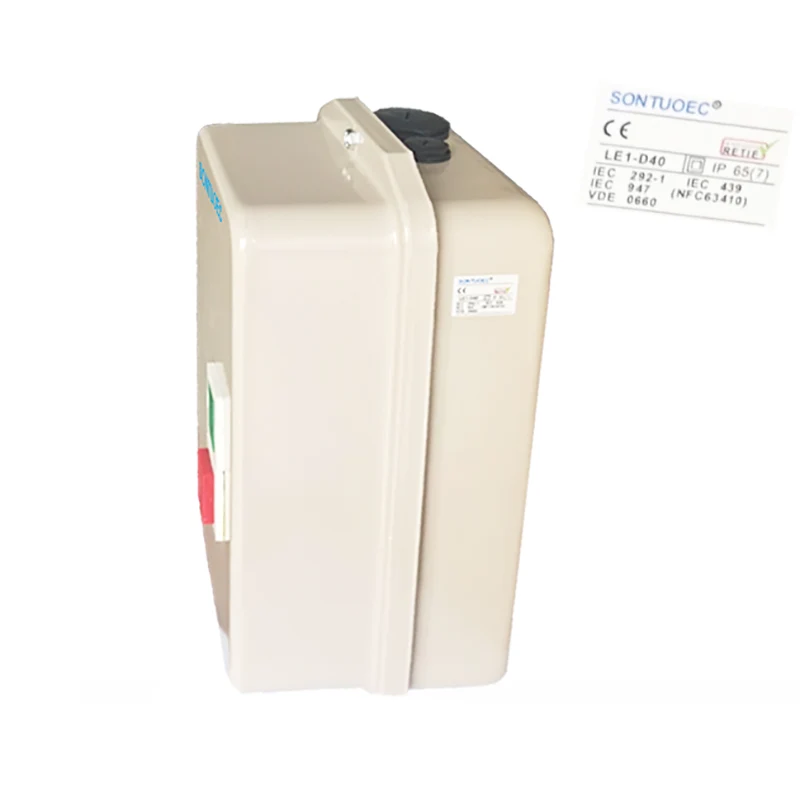

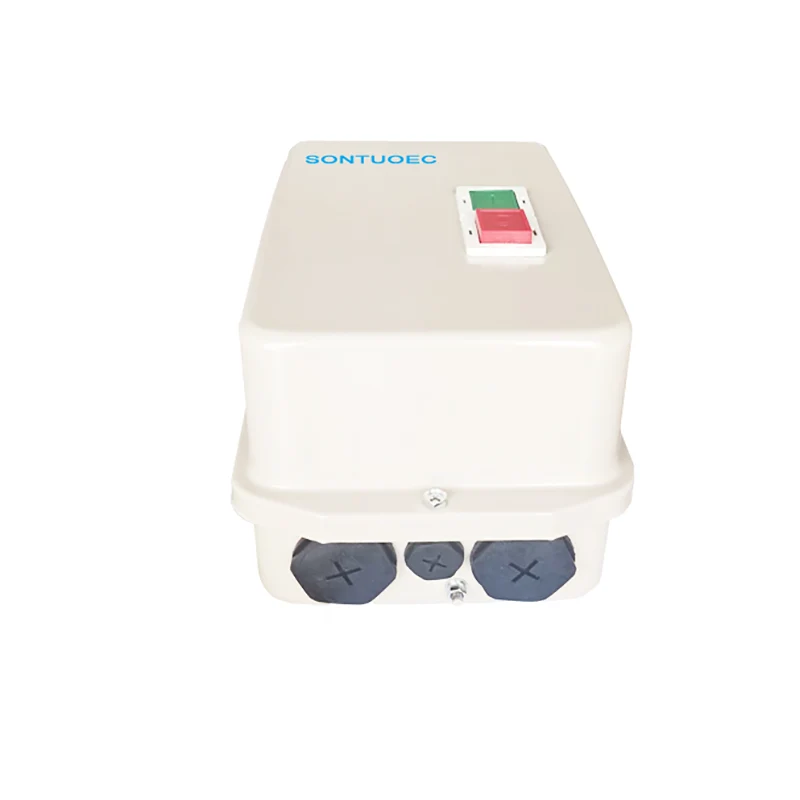

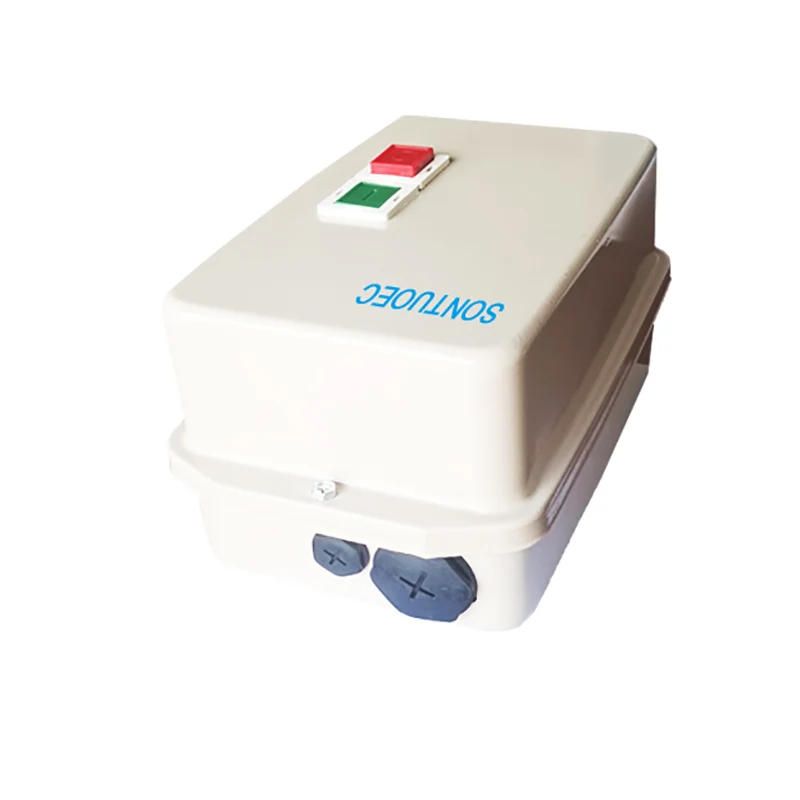

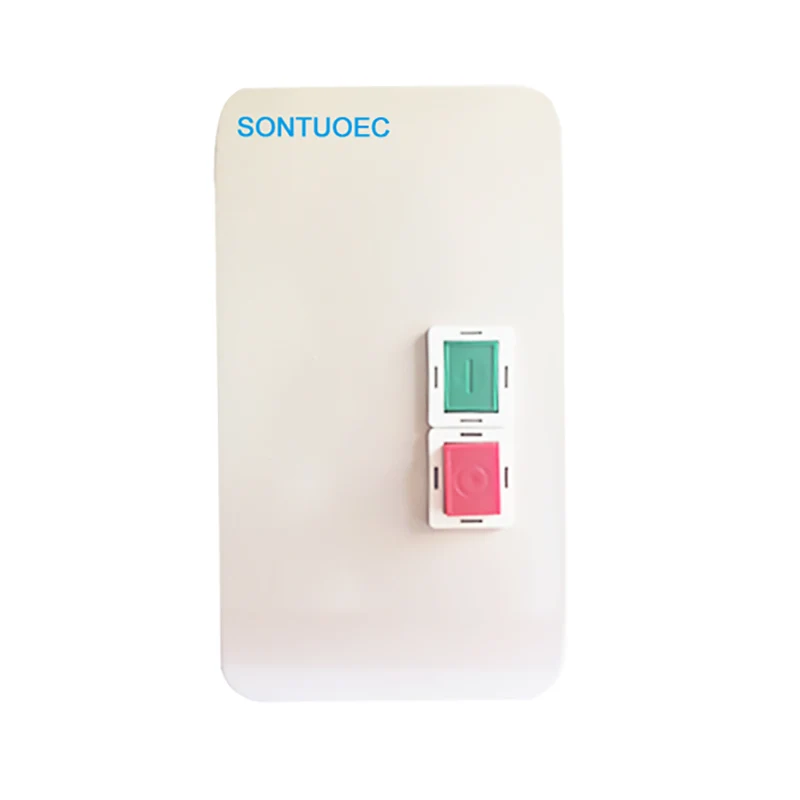

LE1 seeria magnetiline starter

LE1 seeria magnetiline starter on omamoodi elektrooniline seade, mis põhineb magnetvälja põhimõttel, mis realiseerib õhukompressori vooluringi sisselülitamise juhtimise, magnetilise sensori elemendi ja päästikuseadme kombinatsiooni kaudu. Kui väline magnetväli on lähedal, mõjutab see magnetilist sensori elementi, käivitades lüliti toimingu vooluringi sulgemiseks või purunemiseks ning seejärel õhukompressori alguse ja peatumise juhtimiseks.

Saada päring

Tootekirjeldus

Maksimaalne võimsus AC3 kohustus (KW)						Hinnatud vool (a)	Koodinumber		Sobiv termiline relee (A)
220V 230V	380 V 400 V	415V	440 V	500 V	660 V 690	Hinnatud vool (a)	LL (pikk eluiga)	NL (3) (normaalne elu)	Sobiv termiline relee (A)
2.2	4	4	4	5.5	5.5	9	SE1-N094 .. SE1-N093 ..	- -	TR2-D1312 TR2-D1314
3	5.5	5.5	5.5	7.5	7.5	12	SE1-N124 .. SE1-N123 ..	SE1-N094 .. SE1-N093 ..	TR2-D1316
4	7.5	9	9	10	10	18	SE1-N188 .. SE1-N185 ..	SE1-N124 .. SE1-N123 ..	TR2-D1321
5.5	11	11	11	5	15	25	SE1-N258 .. SE1-N255 ..	SE1-N188 .. SE1-N185 ..	TR2-D1322 T2-D2353
7.5	15	15	15	18.5	18.5	32	SE1-N325 ..	SE1-N255 ..	T2-D2355
11	18.5	22	22	22	30	40	SE1-N405 ..	SE1-N325 ..	T2-D3353 T2-D3355
15	22	25	30	30	33	50	SE1-N505 ..	SE1-N405 ..	T2-D3357 T2-D3359
18.5	30	37	37	37	37	65	SE1-N655 ..	SE1-N505 ..	TR2-D3361
22	37	45	45	55	45	80	SE1-N805 ..	SE1-N655 ..	T2-D3363 T2-D3365
25	45	45	45	55	45	95	SE1-N955 ..	SE1-N805 ..	T2-D3365

Operatsiooni põhimõte

LE1 seeria magnetilise starteri tööpõhimõte tugineb peamiselt magnetvälja mõjule magnetmaterjalile. Täpsemalt, kui väline magnetväli toimib magnetilise sensori elemendiga (näiteks pilliroogu lüliti), põhjustab see magnetilise metallilehe magnetilise muutuse, sulgedes või purustades kontaktid ja realiseerides vooluringi sisselülitamise. See protsess on kiire ja usaldusväärne, tagades, et õhukompressor algab vajadusel kiiresti ja peatub ülesande täitmisel ohutult.

Rakenduse stsenaarium

Õhukompressori magnetilisi lähtelülitid kasutatakse laialdaselt erinevates rakendustes, kus on vaja õhukompressoreid, näiteks tootmine, ehitamine ja autotööstus. Nendes väljades kasutatakse õhukompressoreid tavaliselt suruõhu varustamiseks, et juhtida erinevaid pneumaatilisi tööriistu ja seadmeid. Magnetilise stardilüliti kasutuselevõtt ei paranda mitte ainult õhukompressori juhtimisäpsust ja usaldusväärsust, vaid vähendab ka tööraskusi ja hoolduskulusid.

Eelised ja omadused

Kõrge töökindlus: magnetiline käivituslüliti on valmistatud magnetilisest materjalist, millel on stabiilne jõudlus ja pikk kasutusaja.

Kiire reageerimine: magnetvälja kiire toimimise tõttu on magnetilisel käivituslülitil võimalik vooluringi sisselülitusoperatsioon väga lühikese aja jooksul lõpule viia.

Lihtne juhtimine: magnetilised ajami lülitid on tavaliselt ühendatud juhtimissüsteemiga ja neid saab täpselt juhtida kaugjuhtimispuldi või automaatse juhtimissüsteemi abil.

Ohutuse jõudlus: magnetilise ajami lülititel on ülekoormus, lühised ja muud kaitsefunktsioonid, mis võivad vooluringi ebanormaalsetes tingimustes õigeks ajaks ära lõigata, et tagada varustuse ja personali ohutus.

LE1 Series Magnetic Starter
