LC1-N tüüpi vahelduvvoolu kontaktor

LC1-N tüüpi vahelduvvoolukontaktorid sobivad kasutamiseks vooluahelates AC 50Hz või 60Hz, pinged kuni 660 V (mõne mudeli jaoks kuni 690 V) ja voolu kuni 95A. Seda kasutatakse ahelate ühendamiseks ja purustamiseks pikkade vahemaade jooksul, samuti vahelduvvoolu mootorite käivitamiseks ja juhtimiseks.

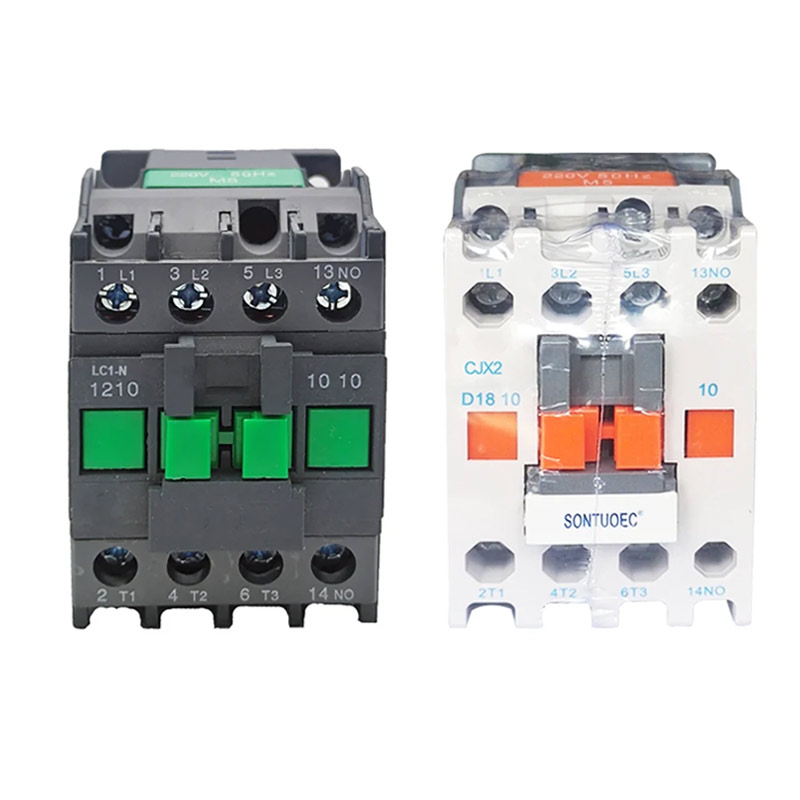

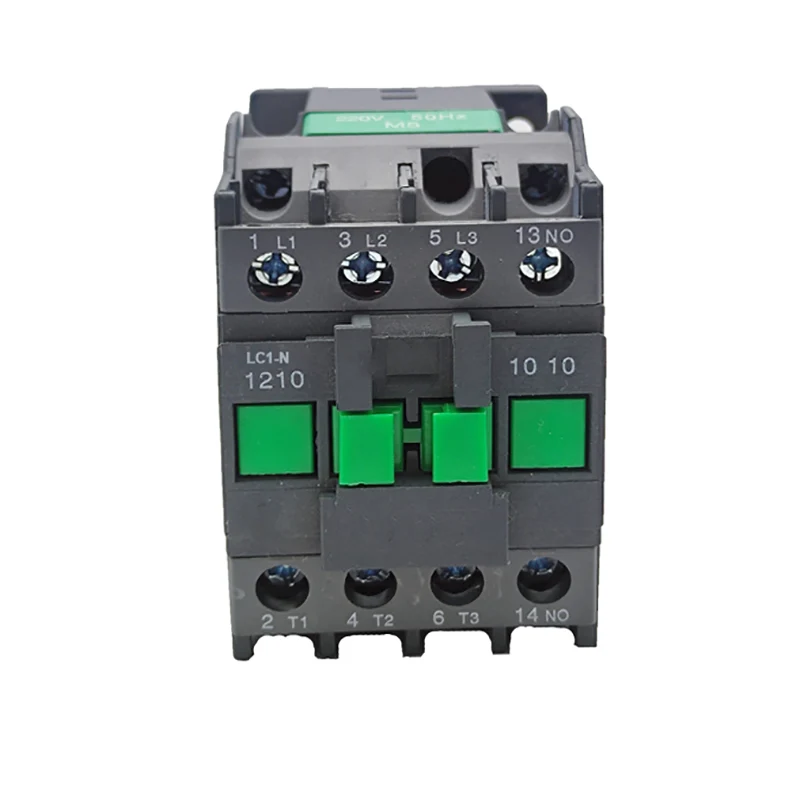

Mudel:LC1-N1210

Saada päring

Tootekirjeldus

Tüüp		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Hinnatud töövool (a)	AC3	9	12	18	25	32	40	50	65	80	95
Hinnatud töövool (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-faasiliste standardpoweri hinnangud Motors 50/60Hz Incategooria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimetatud soojusvool (A)		20	20	32	40	50	60	80	80	125	125
Elektrielu	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrielu	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehaaniline elu (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktide arv	3p+nr					3p+nc+nr
Kontaktide arv	3p+nc					3p+nc+nr

Struktuuriomadused

Moodulkujundus: LC1-N tüüpi vahelduvvoolu kontaktor võtab kasutusele modulaarse disaini täieliku funktsioonikombinatsiooniga, mis on kasutajatele mugav valida ja kombineerida vastavalt nende vajadustele.

Elektromagnetiline süsteem: sealhulgas elektromagnetiline mähis ja raua südamik, mis on kontaktori oluline osa, tuginedes sellele kontaktide sulgemise ja lahtiühendamise juhtimisel.

Kontaktsüsteem: sealhulgas peamine kontakt ja lisakontakt. Põhikontakti kasutatakse põhiahela ühendamiseks ja purustamiseks ning suurema voolu juhtimiseks; Lisakontakt on juhtimisskeemis, et täita erinevate juhtimismeetodite nõudeid.

Kaaride kustutamissüsteem: varustatud kaare kustutamisseadmega, üldiselt poolvalgustatud pikisuunalise pilu savi kaare kustutuskattega ja varustatud tugeva magnetilise puhumiskaare vooluringiga, et tagada kaare tekitatud vooluahela purunemiseks vajalik kontaktid, vähendage kaarekahjustusi kontaktidele.

Operatsiooni põhimõte

Kui juhtskeem on pingestatud, genereerib elektromagnetiline mähis magnetvälja, mis meelitab raua südamikku kontaktide sulgemiseks, ühendades sellega kompressori põhi vooluringi. Kui juhtimisahela eraldatakse, magnetväli kaob, raua südamik lähtestatakse vedru toimimise all, kontakt lahti ühendatakse ja ka kompressori põhiahel lahti ühendatakse.

Peamised tehnilised parameetrid

Nimikontrolli toitepinge: sealhulgas 24 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V, 600 V, 660 V ja muud võimalused.

Imemispinge: tavaliselt (0,85 ~ 1,1), kui nimiväljaande pinge on korduspinge.

Vabanemispinge: tavaliselt (0,2 ~ 0,75) korduvalt kontrollitud toitepingest.

Imemisaeg: sõltuvalt mudelist varieerub imemisaeg, tavaliselt vahemikus 12 ~ 35 ms.

Vabastamisaeg: jällegi varieerub vabastamise aeg sõltuvalt mudelist, tavaliselt vahemikus 4 ~ 20 ms.

Elektrielu: AC-3 kasutamise kategoorias võib elektrielu olla sadu tuhandeid kordi kuni miljon korda.

Mehaaniline elu: mehaaniline elu on tavaliselt miljonite kuni 10 miljoni tsükli vahemikus.

LC1- N Type AC Contactor
