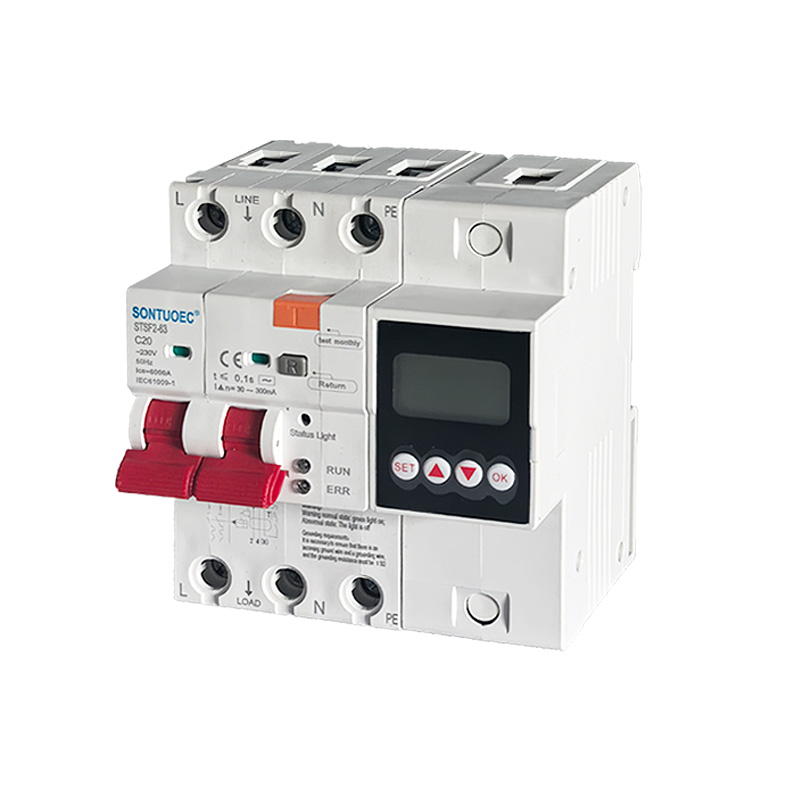

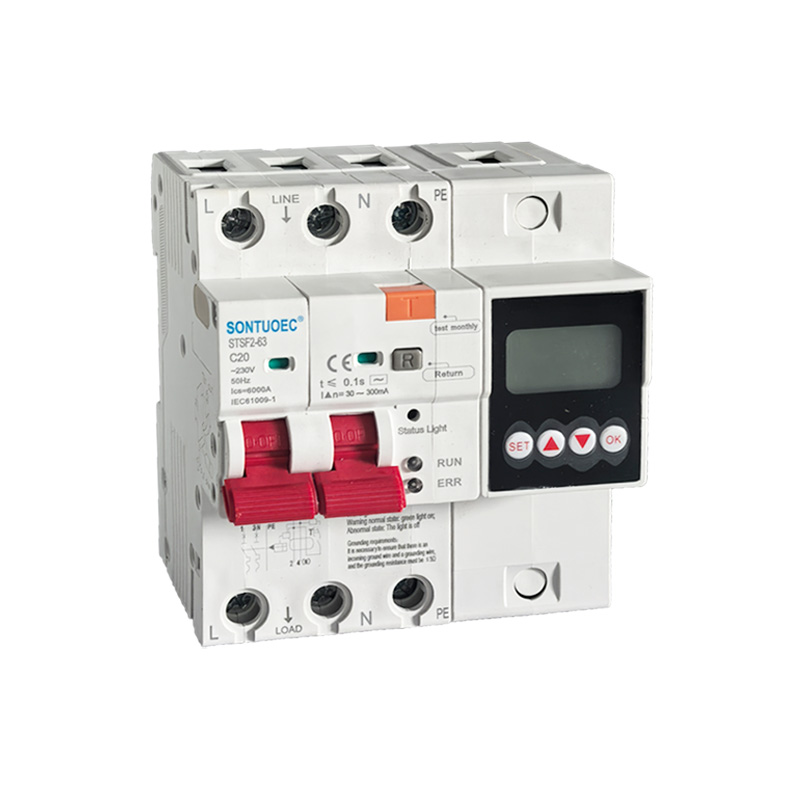

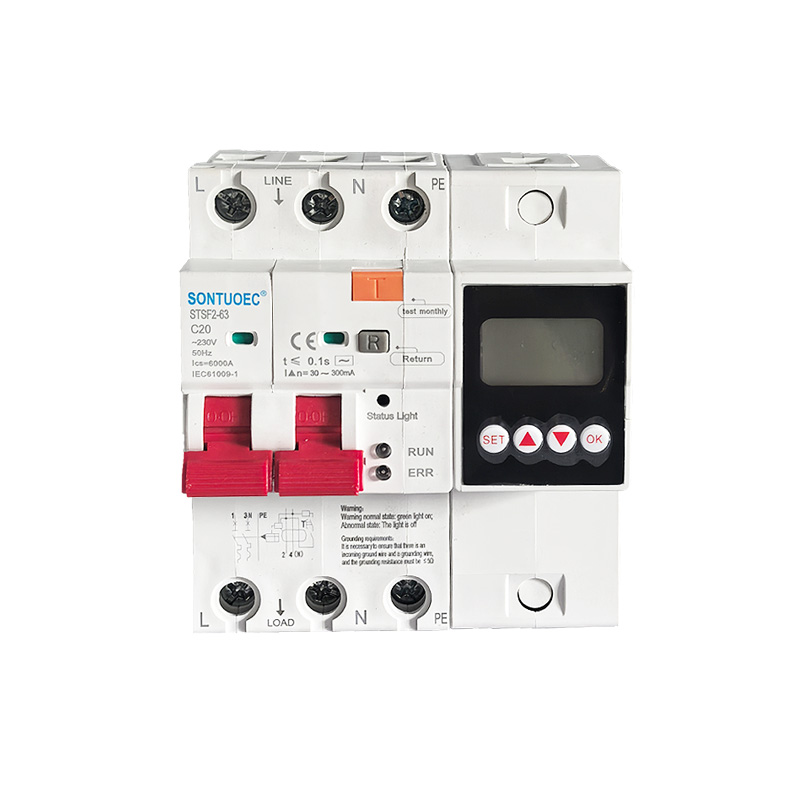

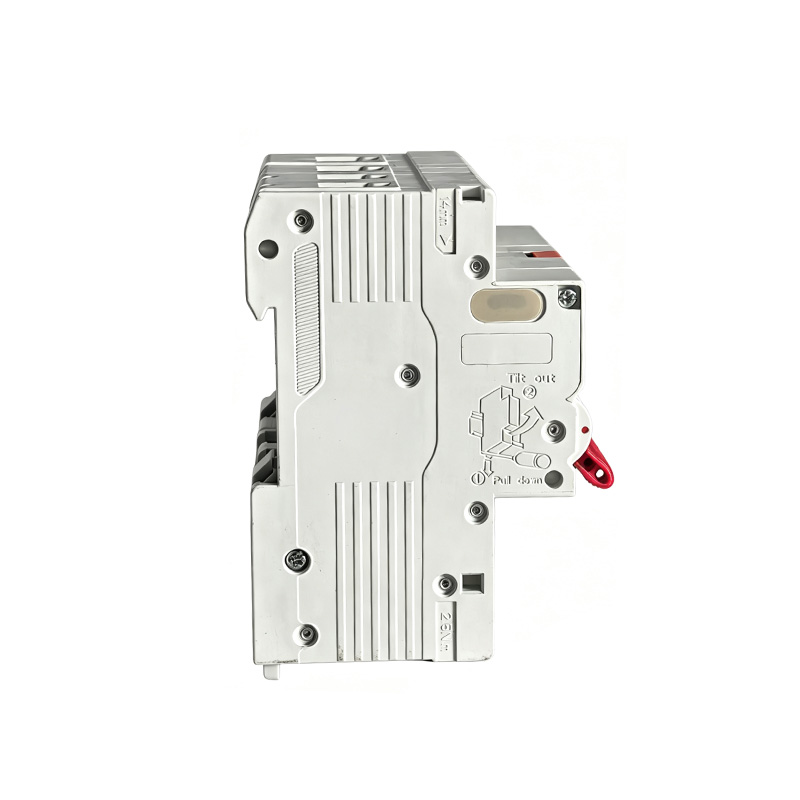

Intelligentne sukeldus elektrilöögi lekkekaitse 220 V õhukaitselüliti

STSF2-63/100 100A 2p 4p Multifunktsionaalne RCBO sobib vahelduvvoolule 50/60Hz, mille nimi on pingega 230V-400V ja nimivooluga 100A, kui inimest saab elektrilöögi või elektrivõrk lekib. Kui leke, ülepinge ja alapinge saavutavad seatud väärtused, võib rikkevoolu kaitselüliti kiiresti ja väga lühikese aja jooksul kiiresti toiteallika katkestada. Kui rikkevoolukaitselüliti seiretemperatuur saavutab seatud väärtuse, ei ole seiremaandusjuhe ühendatud. Ühendamisel annab toode personali ja elektriseadmete ohutuse kaitsmiseks häireheli ning seda saab vältida Vältige elektrivõrgu liigpingest põhjustatud seadmete kahjustamist. Sellel on ülekoormus, lühis, leke, ülepinge. Alapinge ja ületemperatuuri kaitsefunktsioone saab kasutada ka elektriseadmete vahelduvaks sisse- ja väljalülitamiseks tavaolukorras Valgustusahelad, eriti sobivad tööstuslike ja kaubanduslike valgustuse jaotussüsteemide jaoks. Tootel on väike maht, kompaktne struktuur ja parem kuluefektiivsus kui teistel sarnastel toodetel. Sellel on ilus välimus, Kõrge katkestusvõime teeb sellest hea valiku kodumajapidamiste elektrijaotuseks. See toode vastab GB/T 16917.1 ja IEC 61009-1 standarditele ning on saanud CE-sertifikaadi.

Mudel:STFS2-63

Saada päring

Tootekirjeldus

SPETSIFIKATSIOONID:

Elektriline funktsioonid	Standardne	Üksus	IEC/EN 61009-1
	Režiim		Elektrooniline tüüp
	Tüüp (tuvastatud maanduslekke lainekuju)		AC
	Termomagnetiline vabastusomadus		B, C, D
	Nimivool ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Reguleeritav
	poolakad	P	1P+N, 3P+N
	Nimipinge Ue	V	AC 230, 400 (reguleeritav)
	Nimetatud tundlikkus I△n	A	30-300mA(30,100,300mA) Reguleeritav
	Nimijääk- ja purunemisvõime l△m	A	500
	Nominaalne lühisvõimsus Icn	A	6000
	Vaheaeg I all△n	S	≤0,1
	Nimisagedus	Hz	50/60
	Nimiimpulsitaluvuspinge (1,2/50)Uimp	V	4000
	Dielektriline katsepinge ind.Freq 1 min	kV	2
	Isolatsioonipinge Ui	V	250
	Reostusaste		2
Muur	Üle-/alapingekaitse;	ja	Temperatuurikaitse ; Fire-alwarm ja teised
Mehaanilised omadused	Elektriline eluiga		4000
	Mehaaniline eluiga		10000
	Veavoolu indikaator		JAH
	Kaitseaste		IP20
	Ümbritsev temperatuur	ºC	-5 ~ + 40 (erirakendus, vt
	(päeva keskmisega ≤35ºC)	ºC	temperatuuri kompensatsiooni korrigeerimine)
	Säilitustemperatuur	ºC	-25~+70
Paigaldamine	Terminali ühenduse tüüp		Kaabel/pin-tüüpi siinid/U-tüüpi siinid

	Terminali suurus ülemine/alumine kaabli jaoks	mm2	25
	Terminali suurus ülemine/alumine kaabli jaoks	AWG	18-5
	Ülemine/alumine terminali suurus siini jaoks	mm2	25
	Ülemine/alumine terminali suurus siini jaoks	AWG	18-3

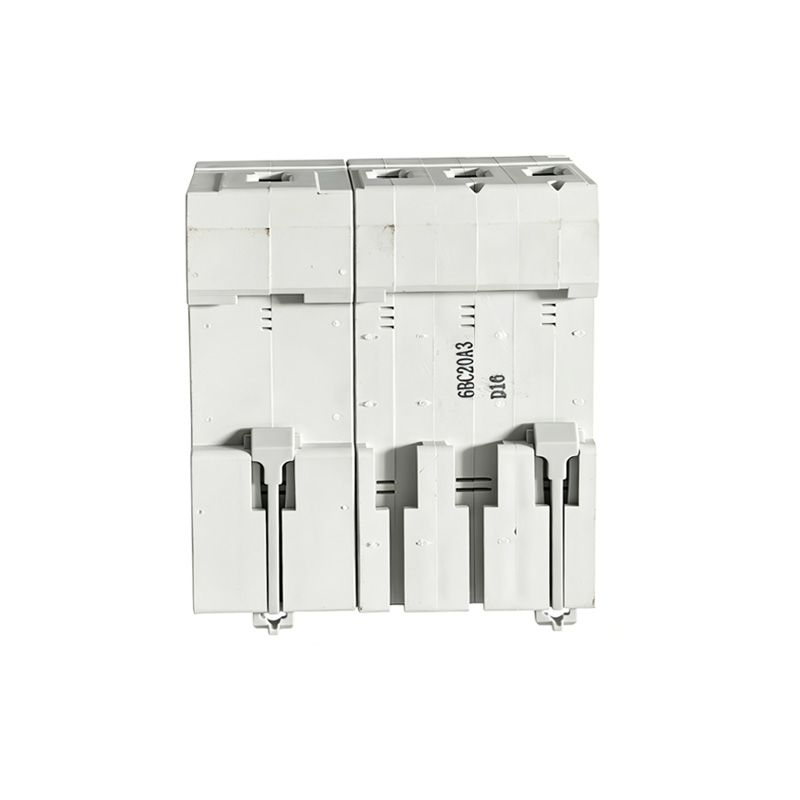

	Paigaldamine		DIN-siinile EN 60715(35mm) kiire klambri abil
	Ühendus		Ülevalt

ÜMBRUSLIKU ÕHU TEMPERATUUR:

1. Välisõhu temperatuur ei tohi olla madalam kui -5 1C, mitte kõrgem kui +40 C ja ööpäeva keskmine väärtus ei tohi ületada +35 C.

2. Kõrgus: paigalduskoha kõrgus ei tohi ületada 2000 m.

3.Atmosfääritingimused

Õhk on puhas ja maksimaalsel temperatuuril +40 'C ei ole õhu suhteline niiskus kõrge Üle 50%. Suurem suhteline õhuniiskus on lubatud madalamatel temperatuuridel, näiteks +20 C juures,

Suhteline õhuniiskus ei tohiks ületada 90%. Temperatuurimuutustest tingitud aeg-ajalt tekkiva mõõduka kondensatsiooni tõttu tuleb pöörata tähelepanu asjakohastele abinõudele.

4. Paigalduskategooria Paigalduskategooriad on lI ja III

Praegune ja pooluste arv

100A: see näitab, et RCBO nimivõimsus on 100 amprit. Voolu nimiväärtus on voolu maksimaalne väärtus, mida kaitselüliti suudab pidevalt kanda ilma ülekuumenemist või kahjustusi põhjustamata.

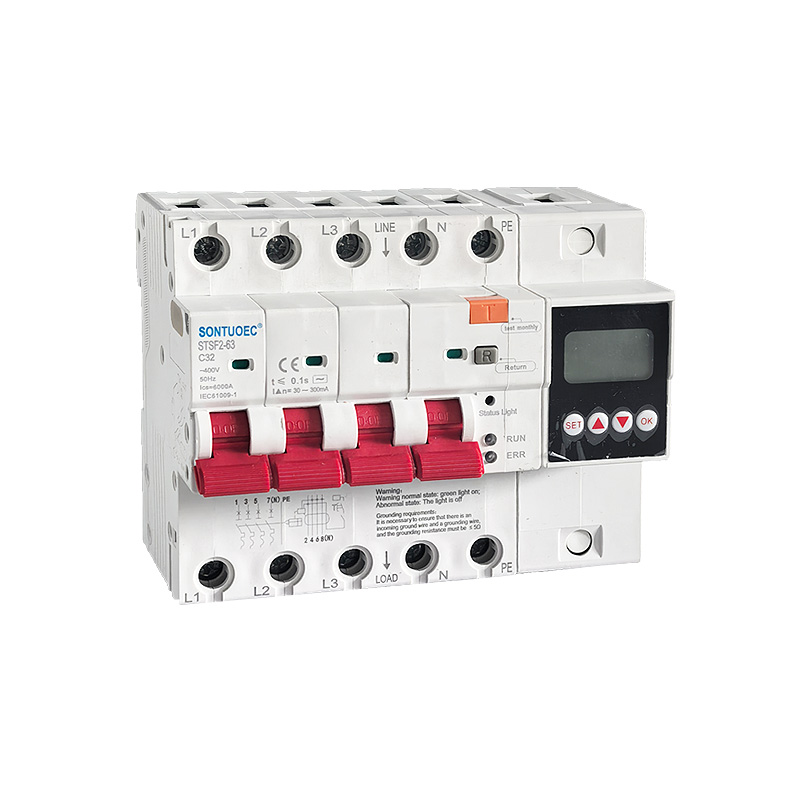

2p, 4p: "p" tähistab siin pooluste arvu, st vooluahela faaside arvu, millega kaitselülitit saab ühendada. 2p tähendab, et kaitselülitit saab ühendada kahe vooluahela faasiga (tavaliselt Fire ja Zero), samas kui 4p tähendab, et seda saab ühendada nelja ahela faasiga (tavaliselt kolmefaasiline Fire ja Zero).

Multifunktsionaalne

Multifunktsionaalne näitab, et see 100A 2p 4p multifunktsionaalne RCBO on varustatud mitmesuguste kaitsefunktsioonidega. Lisaks põhilisele ülekoormus- ja lühisekaitsele võib see pakkuda ka lekkekaitset, alapingekaitset, ülepingekaitset ja nii edasi. temperatuurikaitse, vee sissepääsu alarm, reguleeritav vool ja pinge. Need kaitsed võimaldavad RCBO-l pakkuda ahelatele ja seadmetele põhjalikumat kaitset.

Hoiatus!

Hoiatus normaalne olek: roheline tuli põleb;

Ebanormaalne olek: tuli ei põle

Maandusnõuded:

Tuleb jälgida, et oleks sissetulev maandusjuhe ja maandusjuhe ning maandustakistus peab olema s 5Q!

Rakenduse stsenaarium

Kuna RCBO-l on mitmesuguseid kaitsefunktsioone, kasutatakse seda sageli vooluringides, mis nõuavad isiklikku ohutust, näiteks valgustuse elektriahelad, nõrk võimsus ja elektriseadmed kodudes ja avalikes kohtades. Neid kohti iseloomustab sageli vesi ja niiskus, mis võib kergesti põhjustada lekkeõnnetusi. Lisaks saab RCBO-d kasutada ka tööstuslikes elektrisüsteemides, mille eeltingimuseks on inimeste ohutus, näiteks perifeersed valguse juhtimisahelad, radarisüsteemid ja geoloogilise uurimise instrumendid.
