Leibkonna vahelduvvoolu kontaktor

STH8-100-seeria majapidamistarvete kontaktorid on mõeldud peamiselt vahelduvvoolu 50Hz (või 60Hz) jaoks, mille nimiväärtuspinge on kuni 400 V. Nende töövool on AC-7A kasutuskategoorias kuni 100A ja AC-7B kasutuse kategoorias kuni 40A. Neid kontaktoreid kasutatakse madala või pisut induktiivse koormuse juhtimiseks elamutes ja sarnastes rakendustes, samuti majapidamismootorite koormuste juhtimiseks. Automatiseeritud juhtimisfunktsioonide saavutamiseks rakendatakse toodet peamiselt kodudes, hotellides, korterites, büroohoonetes, avalikes hoonetes, kaubanduskeskustes, spordikohtades jne. Standardite vastavus: IEC61095, GB/T17885.

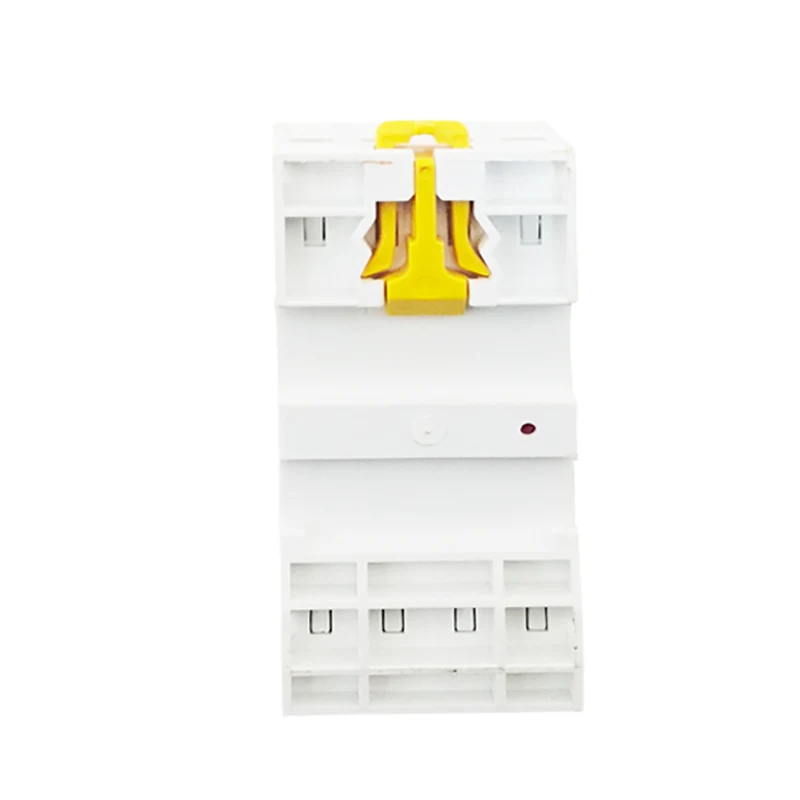

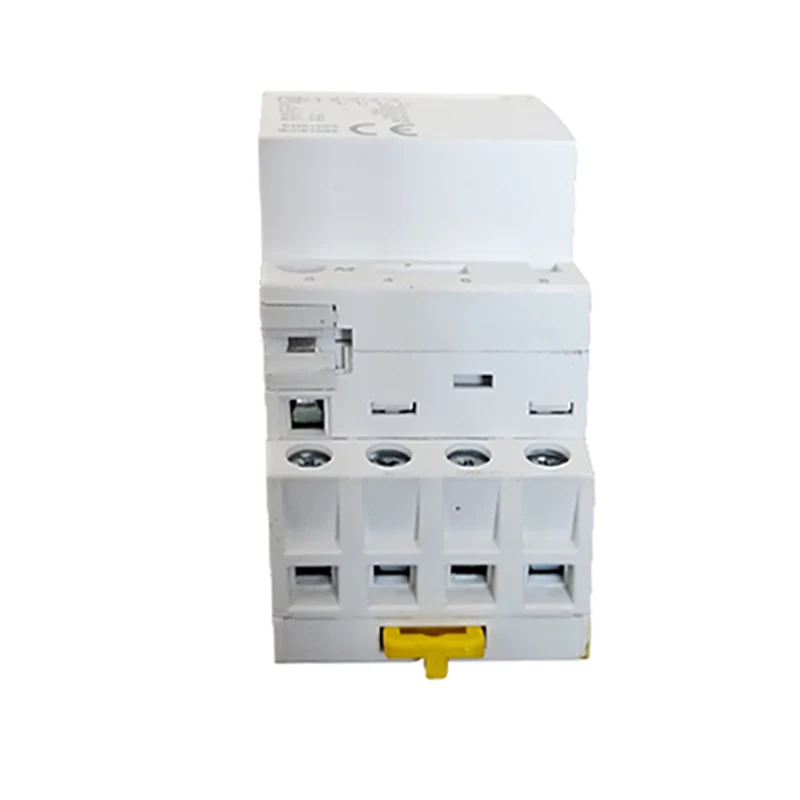

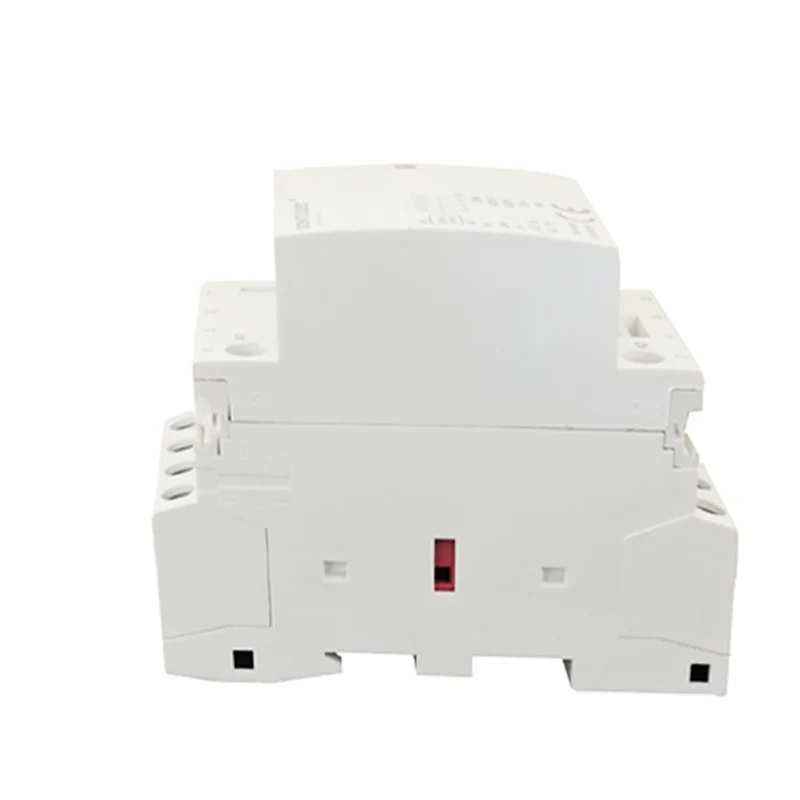

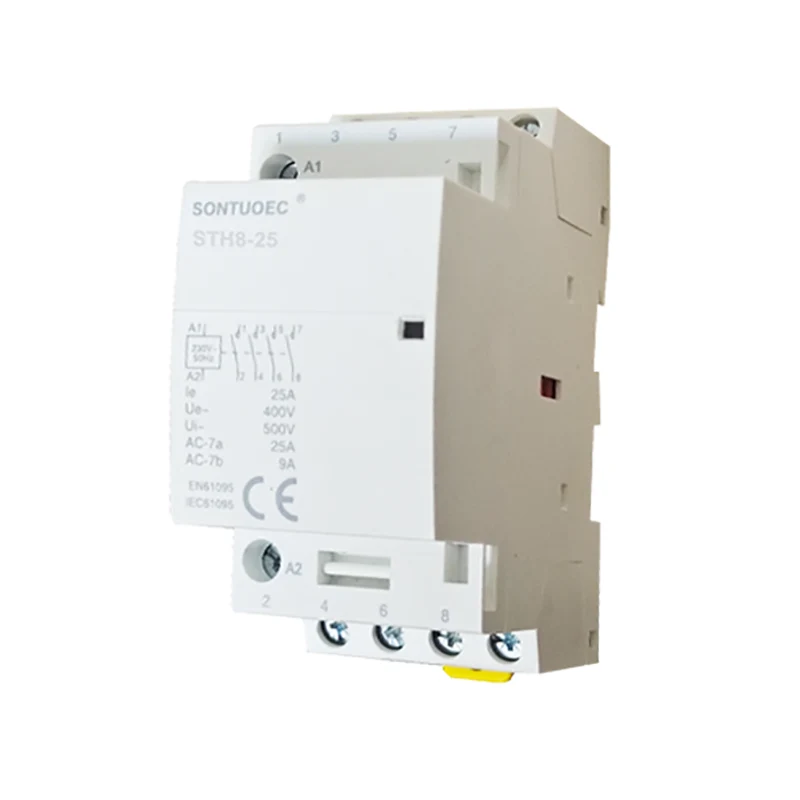

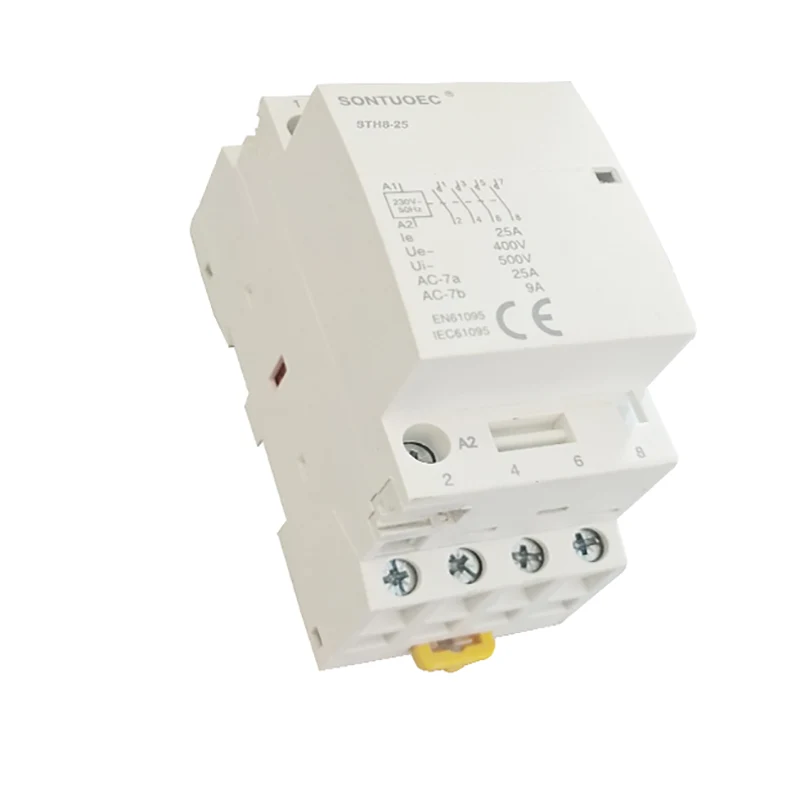

Mudel:STH8-25

Saada päring

Tootekirjeldus

Tüüp	kontaktor
Hinnang a	16	20	25	32	40	63	100
Abivahendid	Jah
BctsIndication abi-	Jah
Bactc kontrolli lisateabe järgi kollane klambrid	Jah

Tüüp					Laius 9 mm moodulid

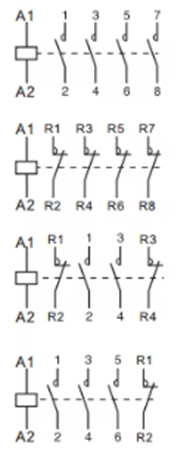

1p	Hinnang (LN) AC-7A	Hinnang (LN) AC-7A	Kontroll pinge (Vac) (50Hz)	Kontakt
	16a	6a	24	1NO	2
	20a	7a	110	1NC
	25A	9a	230
2p
	16a	6a	24	2NO	2
	20a	7a	110	1NO+1NC
	25A	9a	230	2NC
	32a	12a	24	2NO	4
	40A	18a	110	1NO+1NC
	63a	25A	230	2NC
	100A	_	24		6
			110	2NO
			230
3p
	16a	6a	24	3NO	4
	20a	7a	110	3NC
	25A	9a	230
	32a	12a	24	3NO	6
	40A	18a	110	3NC
	63a	25A	230
4P
	16a	6a	24	4NO	4
	20a	7a	110	4NC
	25A	9a	230	2NO+2NC 3NO+1NC
	32a	12a	24	4NO	6
	40A	18a	110	4NC
	63a	25A	230	2NO+2NC 3NO+1NC
	100A	_	24	4NO	12
			110
			230

Põhstruktuur

Leibkonna vahelduvvoolu kontaktor koosneb tavaliselt järgmistest osadest:

Kontaktsüsteem: sealhulgas peamised kontaktid ja lisakontaktid. Põhikontakti kasutatakse põhiahela sisselülitamiseks ja purustamiseks, millel on tavaliselt suurem nimivool; Abikontakti kasutatakse juhtringi sisselülitamiseks ja purustamiseks, millel on väiksem nimivool.

Elektromagnetiline süsteem: see koosneb raua südamikust, armatuurist ja mähisest. Kui mähis on pingestatud, genereerib südamik magnetvälja, mis meelitab armatuuri ja sulgeb kontaktid; Kui mähis on eraldatud, kaob magnetväli, armatuur vabaneb ja kontaktid katki.

Kaare kustutamisseade: kasutatakse kaare kustutamiseks, kui kontaktid on lahti ühendatud, takistades kaare kontaktide kahjustamist.

Kest ja aksessuaarid: kesta kasutatakse sisekomponentide kaitsmiseks väliskeskkonna mõju eest; Aksessuaarid hõlmavad kinnitusklambreid, klemmi jms, mida kasutatakse kontaktori paigaldamise ja juhtmestiku realiseerimiseks.

Operatsiooni põhimõte

Leibkonna vahelduvvoolu kontaktorite tööpõhimõte põhineb elektromagnetilise induktsiooni põhimõttel. Kui mähis on pingestatud, genereerib raua südamik magnetvälja, mis meelitab armatuuri ja sulgeb kontaktid; Kui mähis on eraldatud, kaob magnetväli, armatuur vabaneb ja kontaktid lahti ühendatakse. Mähise pingestamise ja energia suurendamise kontrollimisel saab realiseerida majapidamisaringide kaugjuhtimist ja kaitset.

Tehnilised parameetrid

Kodumajapidamiste vahelduvvoolu kontaktorite peamised tehnilised parameetrid hõlmavad nimivoolu, nimivoolu, nimiväärtust, ühendus- ja purunemisvõimet jne. Nende parameetrite valimine tuleks kindlaks määrata vastavalt majapidamisaringi tegelikule olukorrale, et tagada kontaktori normaalne töö ja ohutu kasutamine.

Nimetatud pinge: viitab pinge tasemele, kui kontaktor töötab normaalselt.

Nimivool: viitab maksimaalsele voolule, mida kontaktor suudab pikka aega nimiväärtuse all taluda.

Nimetatud sagedus: toiteallika sagedus, kui kontaktor töötab normaalselt.

Ühendamine ja purunemisvõime: maksimaalne vool, mille kontaktor saab määratletud tingimustes usaldusväärselt ühenduse luua ja puruneda.
