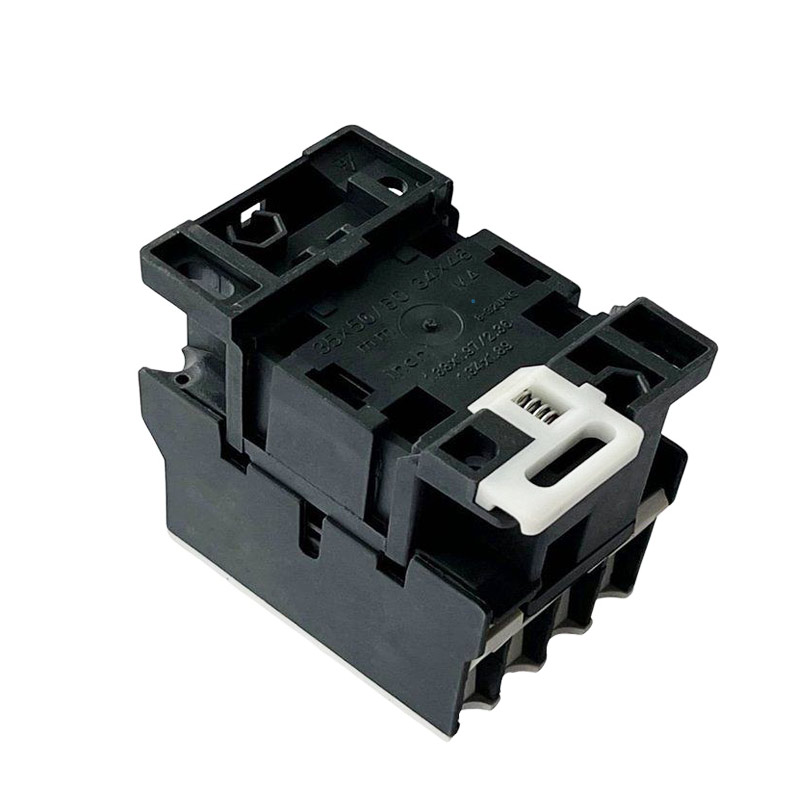

Elektroonika kontaktor

Sontuoec kõrgekvaliteedilist elektroonikakontaktorit rakendatakse peamiselt vooluringides kuni 660 V, AC 50Hz või 60Hz, nimivool kuni 95A kuni 95A, et teha ja purustada, sageli alustada ja juhtida vahelduvvoolu mootorit. Kombineerituna lisakontaktiploki, taimeri viivituse ja masinaga seotud seadme jnega, saab sellest viivituse kontaktor, mehaaniline blokeeritav kontaktor, Star-Delta starter. See muutub elektromagnetiliseks starteriks, kui see töötab koos sobiva termilise releega, mis võib kaitsta ülekoormuse vooluahelat. Kontaktor toodetakse vastavalt IEC60947-4-1.

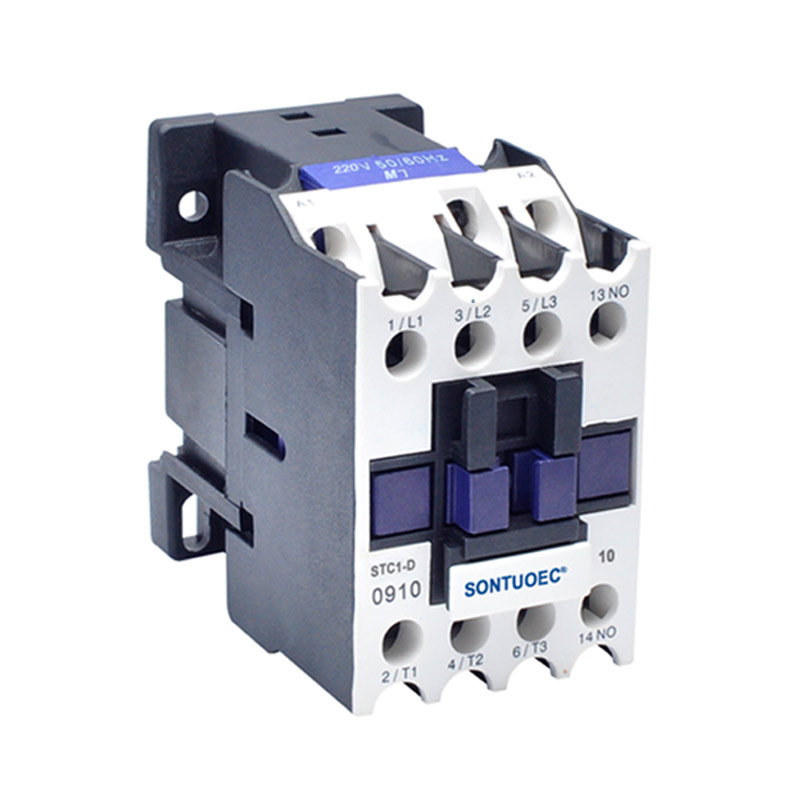

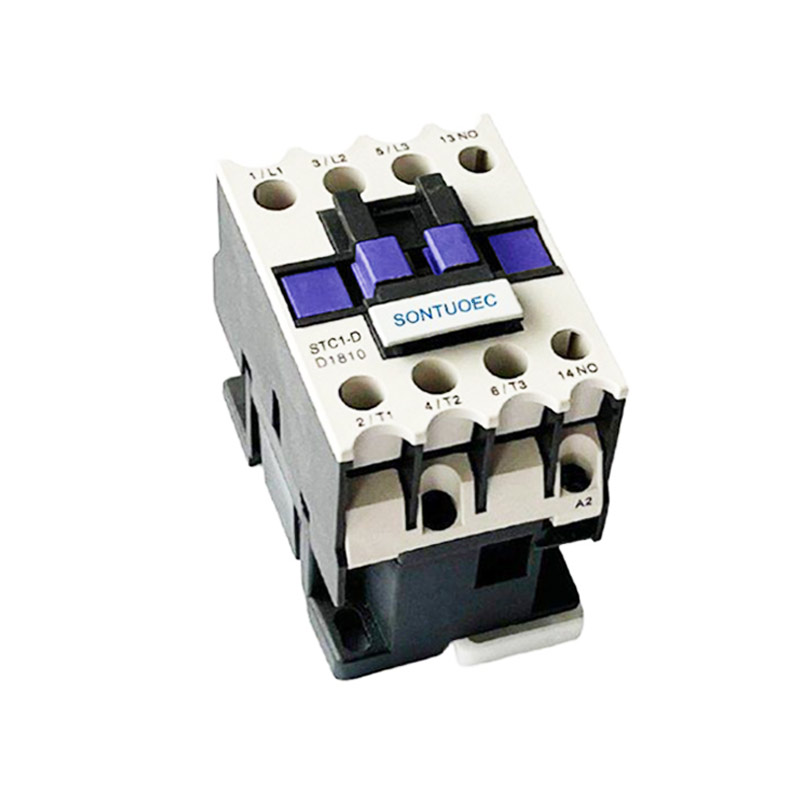

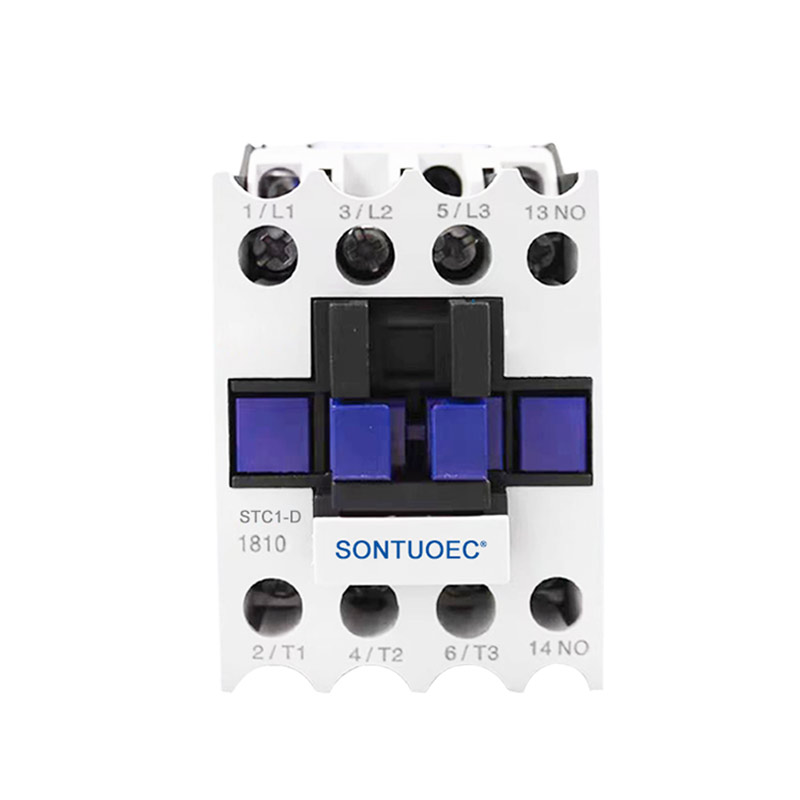

Mudel:STC1-D

Saada päring

Tootekirjeldus

Tüüp		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Hinnatud töövool (a)	AC3	9	12	18	25	32	40	50	65	80	95
Hinnatud töövool (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardne võimsus 3-faasilised mootorid 50/60Hz kategoorias AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimivoojusvool (A)		20	20	32	40	50	60	80	80	125	125
Elektrielu	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrielu	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehaaniline elu (x104)		1000	1000	1000	1000	800	800	800	800	600	600

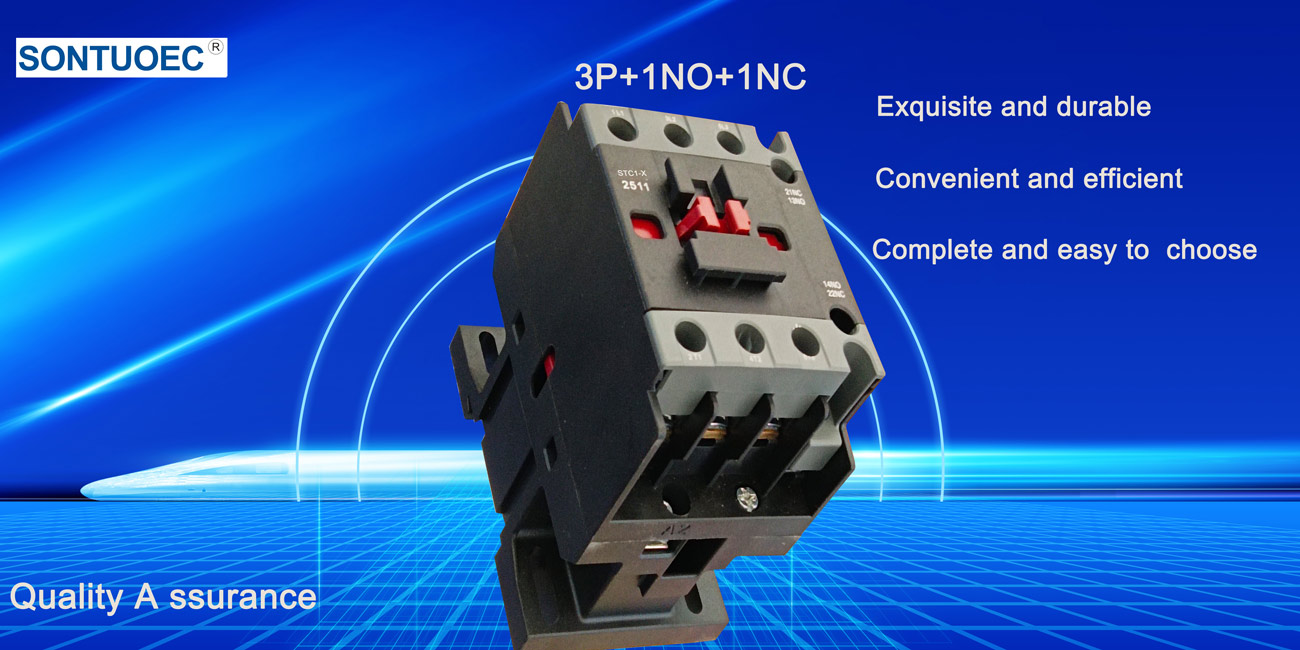

Kontaktide arv	3p+nr					3p+nc+nr

Tooteomadused

Kõrge jõudlus: elektroonikakontaktorid on konstrueeritud tööstuse väikseimaks, kergeimaks ja madalaimaks pitseeritud kontaktoriks, praeguste hinnangutega kuni 500A (85 ° C juures) ja katkestusvõime 2000A (320 VDC juures).

Energiatõhusus: sisseehitatud mähise energiasäästja töötab ainult 1,7 W hoimisvõimsusel (12 VDC juures) ja võib piirata vastupidist elektromotoorset jõudu (EMF) kuni 0 V.

Ohutus: toode on sisemise ohutuse tagamiseks hermeetiliselt pitseeritud ja see võib toimida plahvatusohtlikes või karmides keskkondades ilma mähise või kontaktide oksüdeerumise või saastumiseta, sealhulgas pikaajaliste tööperioodideta.

Mitmekülgsus: toitekontaktide asukoha hõlpsaks jälgimiseks pakutakse valikulisi lisakontakte. Samuti on paindlikud mähised/toiteühendused.

Rakenduse stsenaariumid

Elektroonika kontaktoreid kasutatakse väga erinevates rakendustes, sealhulgas, kuid mitte ainult:

Akusüsteemid: eriti sobivad Euroopa kogukonna (EC) rakenduste jaoks, kus on vaja CE -märke.

Vooluringi kaitse ja lülitamine: näiteks releede vahetamine ja varundamine (III tüüp), samuti alalisvoolupinge juhtimine, vooluringi kaitse ja ohutus AIAG QS9000 kujunduses.

Muud tööstuslikud rakendused: ka autotööstuse, kosmose, kommunikatsioonivõrgude, tarbeelektroonika, meditsiini ja võimsuse jaoks.
