Elektrilüliti

Elektri kaitselüliti on lülitusseade, mis on võimeline normaalsetes või ebanormaalsetes vooluahelatingimustes voolu kandma ja purustama. Selle peamine funktsioon on kaitsta vooluringi ülekoormustest, lühiste ja muudest ebanormaalsetest tingimustest põhjustatud kahjustuste eest, et tagada elektrisüsteemi ohutu ja stabiilne töö. Kui vooluringis esinevad ülekoormust, lühise ja muud rikked, saab elektri kaitselüliti voolu kiiresti ära lõigata, tõrke laienemise vältida ning kaitsta seadmeid ja isiklikku ohutust.

Mudel:STM4-63

Saada päring

Tootekirjeldus

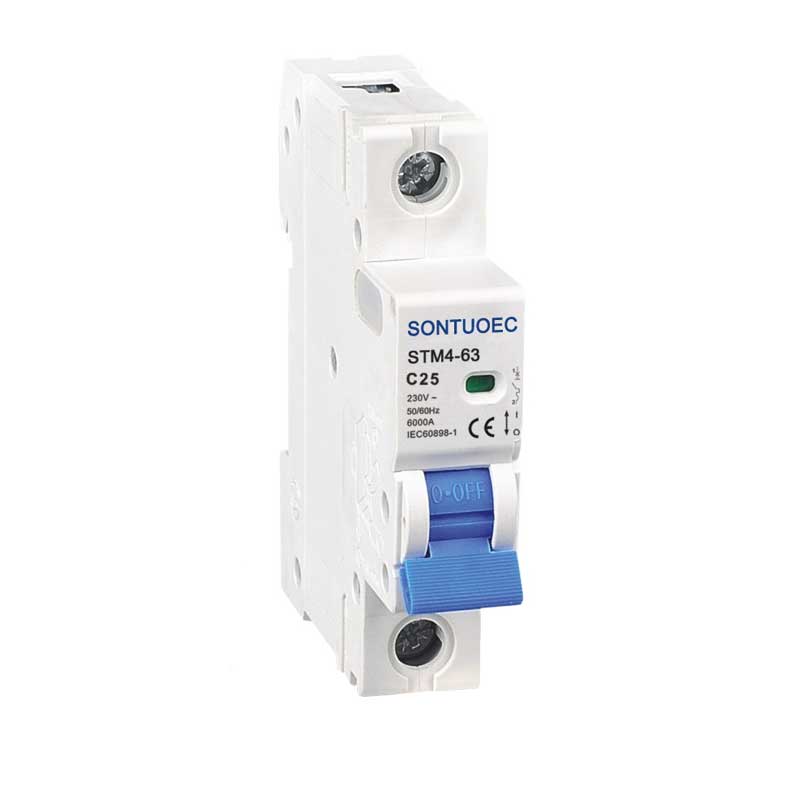

Mudel	STM4-63
Standard	IEC60898-1

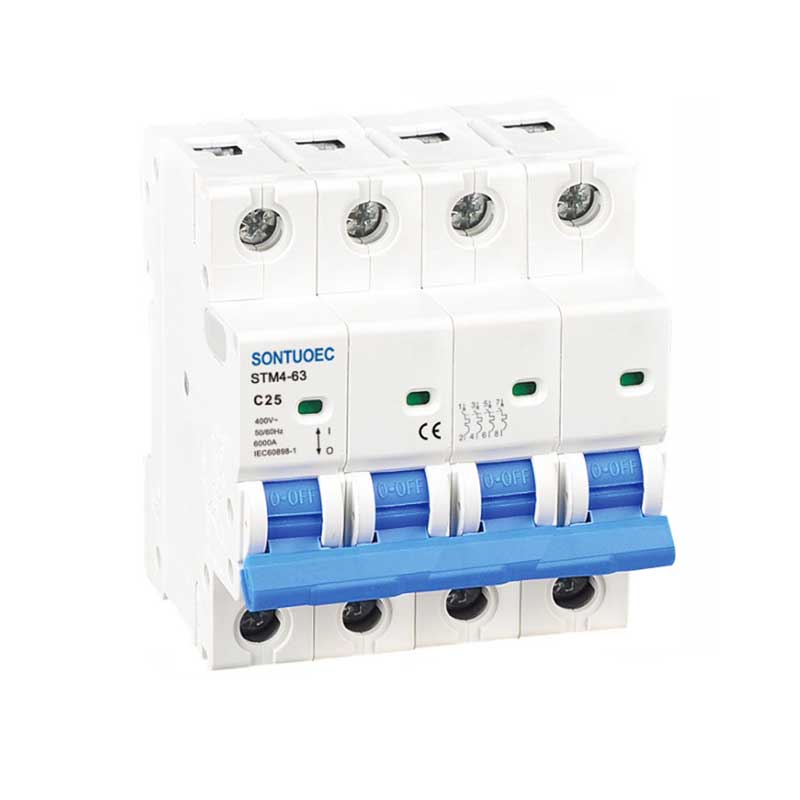

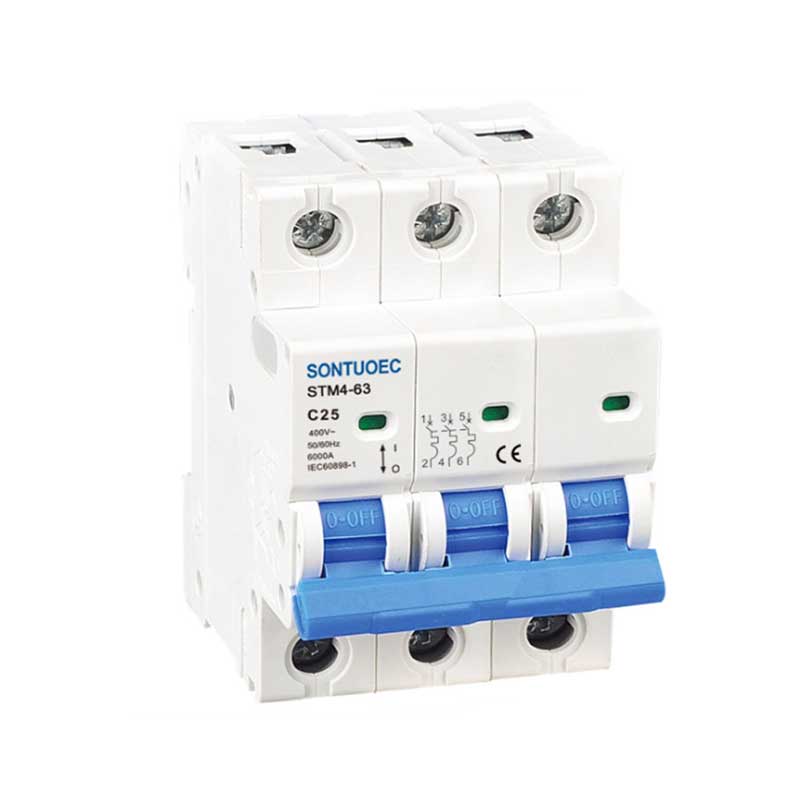

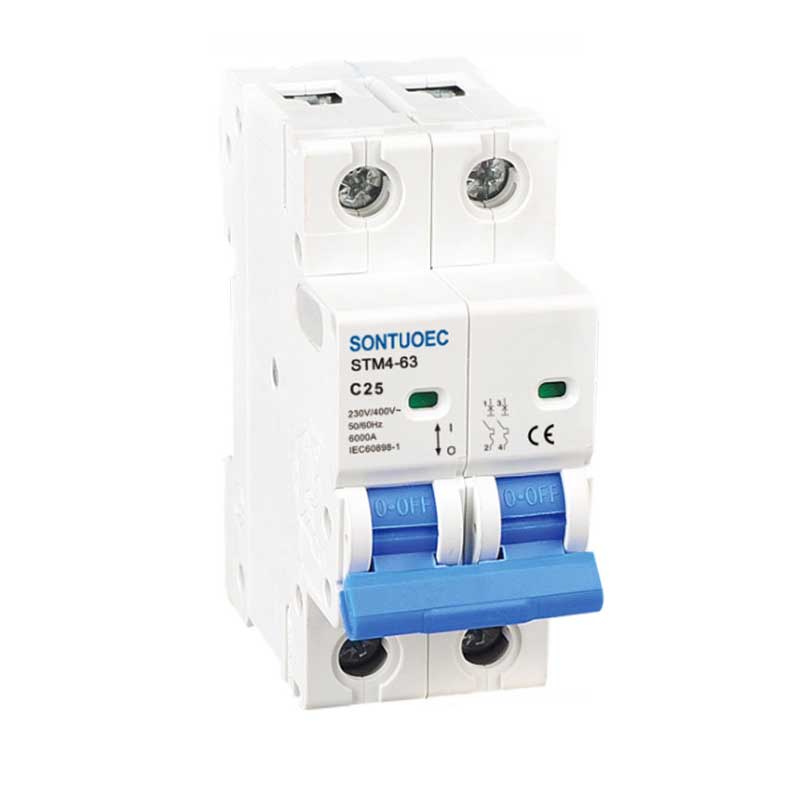

Poolus	1p, 2p, 3p, 4p
Lühida vooluahela läbilaskvus	3KA, 4,5KA, 6KA
Hinnatud Vool (sisse)	1,2,4,610,16,20,25,32,40,50,63a
Hinnatud Pinge (UN)	AC230 (240)/400 (415) V
Hinnatud Sagedus	50/60Hz
Komistamiskõver	B, C, D
Magnet vabastus	B kõver: vahemikus 3–5 tolli
	C kõver: vahemikus 5–10in
	D kõver: vahemikus 10in kuni 14in
Elektromehaaniline vastupidavus	üle 6000 tsüklit

Operatsiooni põhimõte

Elektriliste kaitselülitite tööpõhimõte põhineb elektromagnetilise induktsiooni ja mehaanilise ülekande põhimõtetel. Kui vooluringi vool ületab nimiväärtust, soojendab kaitselüliti sees olev termiline element bimetalli deformatsiooni või tekitab elektromagnet piisavalt imemise, et teha lahtiühendusmehhanism, katkestades sellega vooluahela. Lisaks on kaitselülitil ka kaare kustutamisseade, mis võib voolu purustamisel tekitatud kaare tõhusalt kustutada ja takistada kaare kahjustamist seadmeid ja personali.

Põhikomponendid

Elektri kaitselüliti koosneb tavaliselt kontaktsüsteemist, kaare kustutamissüsteemist, töömehhanismist, ründajat, kesta ja nii edasi. Kontaktsüsteemi kasutatakse kaitselüliti ühendamiseks ja lahtiühendamiseks; ARC kustutussüsteemi kasutatakse voolu purustamisel genereeritud kaare kustutamiseks; Kaitselüliti käsitsi või automaatse töö realiseerimiseks kasutatakse töömehhanismi; Tripper on osa, mis käivitab kaitselüliti toime vastavalt vooluringi rikkeolukorrale; Koore kasutatakse kaitselüliti sisemise struktuuri kaitsmiseks ja välise häirete vältimiseks.
