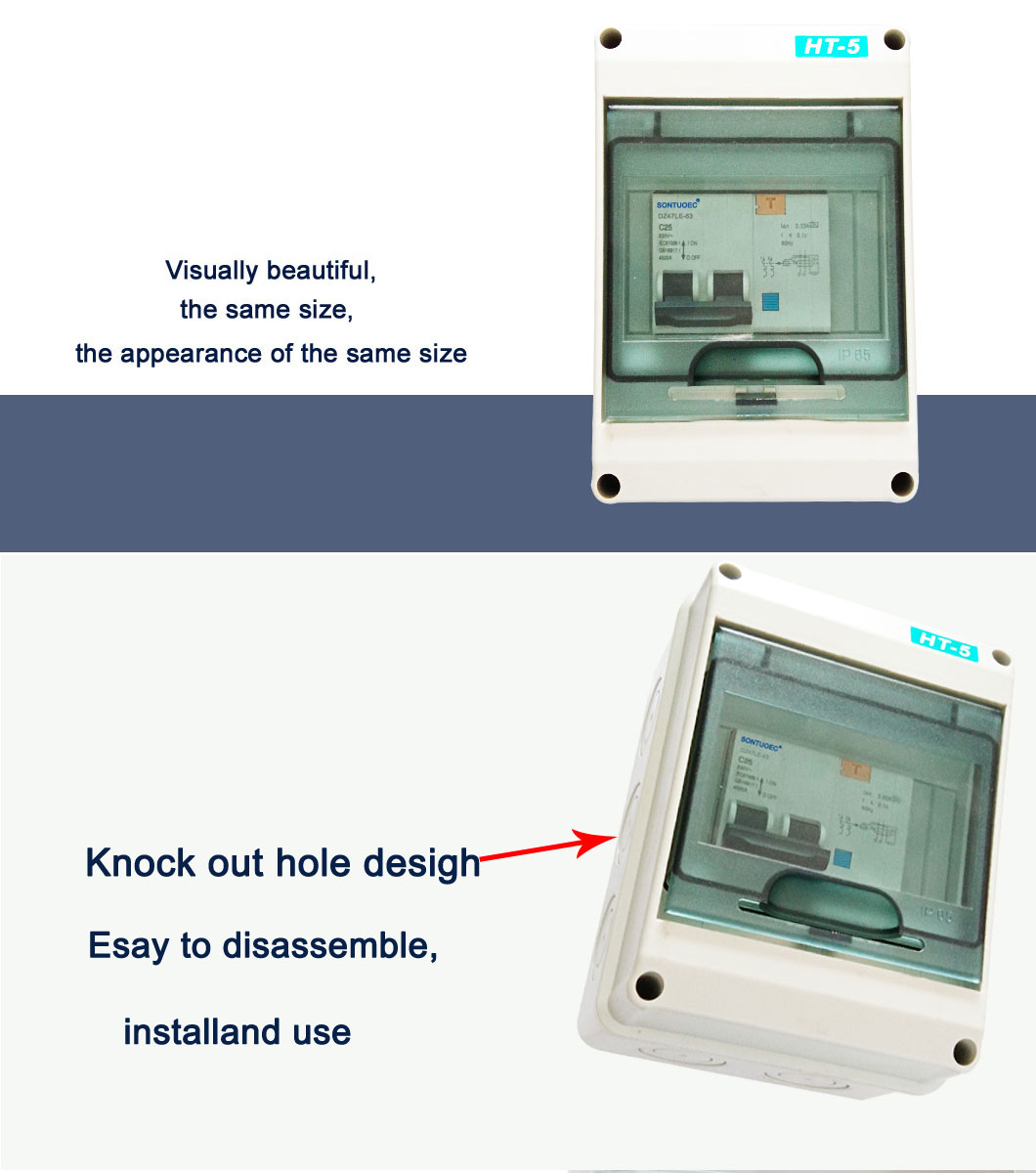

Dz47le-63 seeria ühtse välimuse suuruse kaitselüliti RCBO

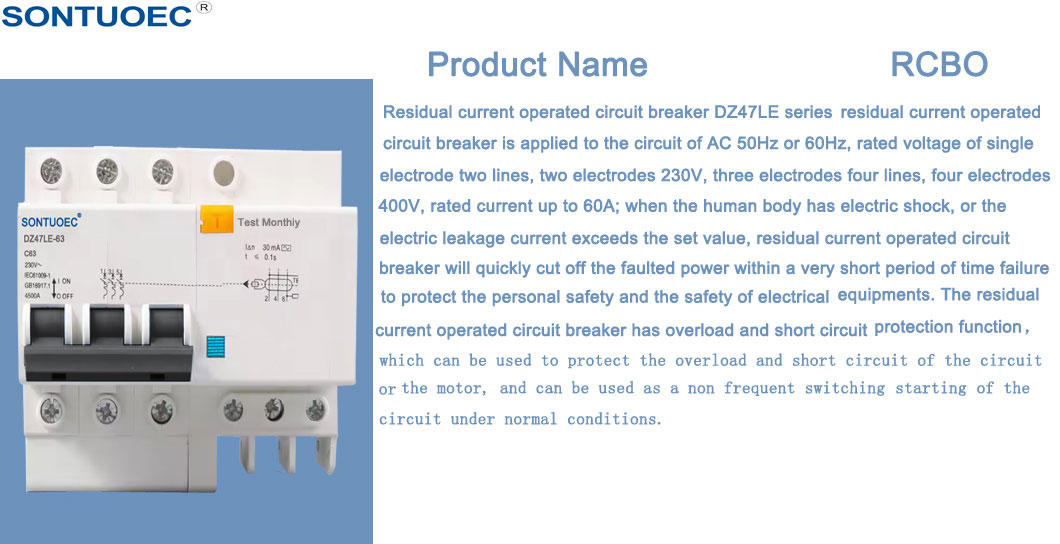

1.RCBO-d kasutatakse peamiselt vahelduvvoolu 50 Hz (60 Hz), nimipinge 230/400 V ja nimivooluga 6A kuni 63A madalpinge terminalide jaotussüsteemis. RCBO on võrdne funktsiooniga MCB+RCD; Seda kasutatakse elektrilöögi ja inimeste kaudse kontakti kaitseks, elektriseadmete kaitseks, kui inimkeha puudutab elektrit või elektrivõrgu lekkevool ületab ettenähtud väärtust, ning kaitseks ülekoormuse ja lühise eest. See võib olla ka mittesageduslik operaator vooluringis, mida kasutatakse metsikult elamu- ja ärirajoonis. See vastab standardile IEC61009-1. 2. MCB-d kasutatakse vahelduvvoolul 50/60 Hz, nimipinge 230 V3, 4 poolusega 400 V, nimivool kuni 63 A ülekoormus- ja lühisekaitseks, samuti tavajuhtumi korral sagedaseks ümberlülitamiseks. Seda kasutatakse laialdaselt tööstuses, kaubanduses ja majapidamises. See toode vastab standardile IEC60898. 3. RCCB vastab standardile IEC61008. See võib rikkeahela kohe katkestada löögiohu või magistraalliini maanduslekke korral. Seega sobib see maanduslekkest põhjustatud elektrilöögi ja tulekahju vältimiseks. Seda saab kasutada kuni ühefaasilistes 240 V, kolmefaasilistes 415 V 415 V vooluahelates.

Mudel:DZ47LE-63

Saada päring

Tootekirjeldus

Tehnilised andmed:

RCBO

	Standardne	Üksus	IEC/EN 61009-1
Elektriline	Režiim		Elektrooniline tüüp
funktsioonid	Tüüp (tuvastatud maanduslekke lainekuju)		A, AC
	Termomagnetiline vabastusomadus		B, C, D
	Nimivool ln	A	6,10,16,20,25,32,40,63
	poolakad	P	1P+N, 3P+N
	Nimipinge Ue	V	AC 230, 400
	Nimitundlikkus I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Nimetatud jääk- ja purunemisvõime l△m	A	500
	Nimi lühisvõimsus Icn	A	6000
	Vaheaeg I△n all	S	≤0,1
	Nimisagedus	Hz	50/60
	Nimiimpulsitaluvuspinge (1,2/50)Uimp	V	4000
	Dielektriline katsepinge ind.Freq 1 min	kV	2
	Isolatsioonipinge Ui	V	250
	Reostusaste		2
Mehaanilised omadused	Elektriline eluiga		4000
	Mehaaniline eluiga		10000
	Veavoolu indikaator		JAH
	Kaitseaste		IP20
	Ümbritsev temperatuur	ºC	-5 ~ + 40 (erirakendus, vt
	(päeva keskmisega ≤35ºC)	ºC	temperatuuri kompensatsiooni korrigeerimine)
	Säilitustemperatuur	ºC	-25~+70
Paigaldamine	Terminali ühenduse tüüp		Kaabel/pin-tüüpi siinid/U-tüüpi siinid
	Terminali suurus ülemine/alumine kaabli jaoks	mm2	25
	Terminali suurus ülemine/alumine kaabli jaoks	AWG	5. mai 18. kuupäev
	Ülemine/alumine terminali suurus siini jaoks	mm2	25
	Ülemine/alumine terminali suurus siini jaoks	AWG	3. mai 18. kuupäev

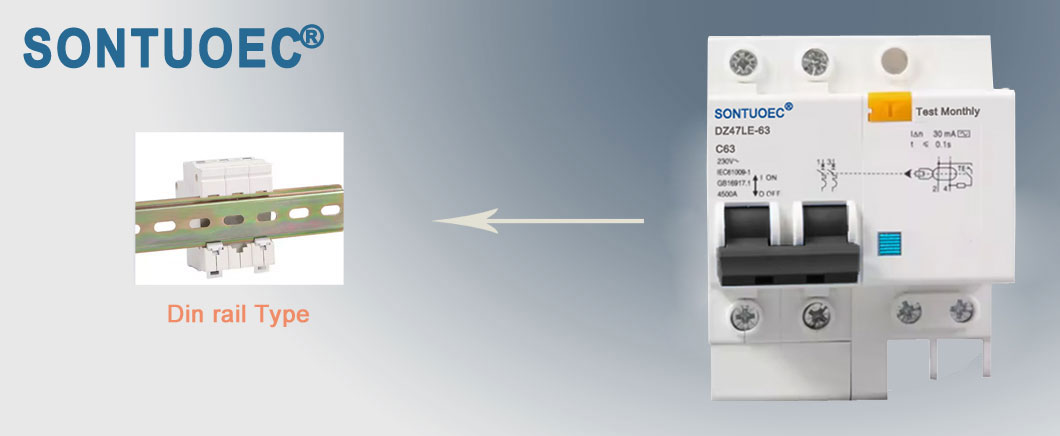

	Paigaldamine		DIN-siinile EN 60715(35mm) kiire klambri abil
	Ühendus		Ülevalt

Toote ülevaade:

1. Pakkuge kaitset maandusrike/lekkevoolu ja isolatsiooni funktsiooni eest

2. Suur lühisvoolutaluvus3. Kohaldatav terminali ja tihvti/kahvli tüüpi siiniühenduste jaoks

5. Ühendage vooluahel automaatselt lahti, kui tekib maandusrike/lekkevool ja see ületab nimitundlikkust

6. Sõltumatu toiteallikast ja liinipingest ning vaba välistest häiretest, pingekõikumistest.

MCB

Mudel	MCB
Standardne	IEC60898-1
Poolakas	1P,2P,3P,4P
Tripping Curve	B, C, D
Nominaalne lühisevõimsus (Icn)	3KA,4,5KA,6KA,10KA
Nimivool (in)	1,2,4,6,10,16,20,25,32,40,50,63A
Nimipinge (Un)	AC230(240)/400(415)V
Magnetväljalasked	B kõver: 3–5 tolli
	B kõver: 3–5 tolli
	C kõver: vahel 5 ja 10 tolli
	C kõver: vahel 5 ja 10 tolli
	D kõver: vahemikus 10 kuni 14 tolli
	D kõver: vahemikus 10 kuni 14 tolli
Elektromehaaniline vastupidavus	üle 6000 tsükliC

RCCB


	Standardne	Üksus	IEC/EN 61008-1
Elektriline	Tüüp (tuvastatud maanduslekke lainekuju)		AC,A
Funktsioon	Nimivool In	A	16,25,32,40,63
	poolakad	P	2,4
	Nimipinge Ue	V	230/400
	Nimitundlikkus I n	A	0,01, 0,03, 0,1, 0,3
	Isolatsioonipinge Ui	V	500
	Nimetatud jääkide tegemine ja	A	630
	purunemisvõime I m
	Lühisvool I c	A	4500/6000
	SCPD kaitse	A	6000
	Vaheaeg I n all	s	<0,1
	Nimisagedus	Hz	50/60
	Reostusaste		2
MehaanikaI	Elektriline eluiga	t	4000
funktsioonid	Mehaaniline elu	t	20000
	Veavoolu indikaator		Jah
	Kaitseaste		IP20
	Ümbritsev temperatuur	C	-25C kuni 40C
	(päeva keskmisega 35)
	Säilitustemperatuur	C	-25C kuni 70C
