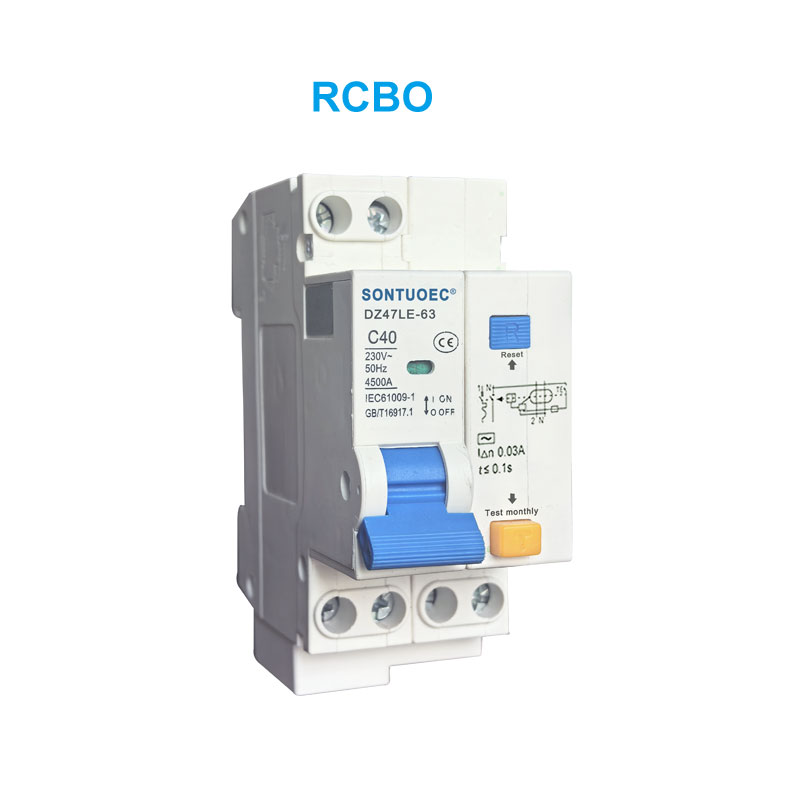

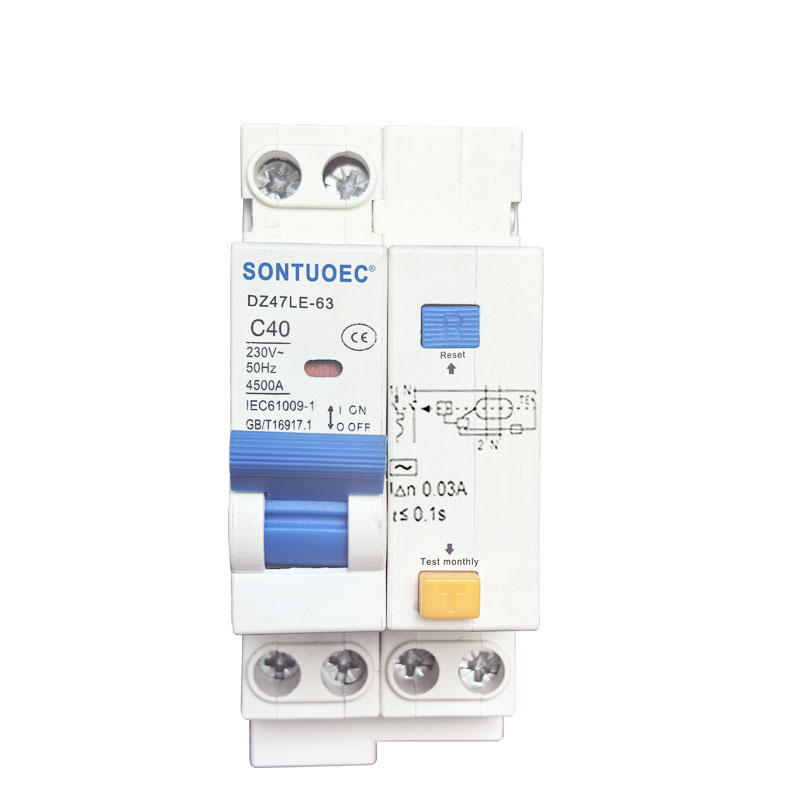

Dz47le-63 RCBO seeria lekkevoolu kaitselüliti

SONTUOEC on üks Hiina tarnijatest/tootjatest, kes on spetsialiseerunud erinevate väikeste elektriseadmete tootmisele. DZ47LE on kasutatav 50/60 Hz AC 50/60 Hz nimipingega 230 V ühepooluselise kahe juhtme, 2-pooluselise või 400 V juhtme jaoks. 4-pooluseline ja nimivool kuni 63A. See võib kaitsta liini ja mootorit ülekoormuse ja lühise eest. Seda saab kasutada ka harvade liinide teisendamiseks ja mootori harvaks käivitamiseks. See vastab IEC6109.1 standarditele.

Mudel:DZ47LE-63

Saada päring

Tootekirjeldus

Tehnilised parameetrid:

Nimipinge (V)	Case Inm(A) nimivool	poolakad	Neutra	Nominaalne CurrentIn(A)	Nominaalne lühise katkestusvõimsus Icu (KA)		Nimivool Leke Katkestusvool	Nimivool, mis ei katkesta voolu (mA)
Nimipinge (V)	Case Inm(A) nimivool	poolakad	Linel	Nominaalne CurrentIn(A)	Katkestusvõime Icu (KA)	COS	(mA))	Nimivool, mis ei katkesta voolu (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

Ülevoolukaitsega rikkevooluga töötav kaitselüliti DZ47LE (elektrooniline):

1. Rakendus

Personali- ja tulekaitse

Kaabli ja liini kaitse ülekoormuse ja lühise eest

2. RCBO valimise üldreeglid:

a.Niminaalne tööjääkvool

In ≤ 30 mA: lisakaitse otsekontakti korral In ≤ 300 mA: ennetav tulekaitse maandusrikete voolude korral

b.Tripping klass

AC klass - Sisselülitus on tagatud sinusoidse vahelduvvoolu korral, olenemata sellest, kas need rakenduvad kiiresti või kasvavad aeglaselt.

c. Väljalülituskõver

C-kõver (5-10 In) ahelate kaitse ja juhtimine ülekoormuste ja lühiste eest; kaitse madala sisselülitusvooluga takistus- ja induktiivkoormustele.

D kõver (10-14 In) ahelate kaitse ja juhtimine ülekoormuste ja lühiste eest; kaitse ahelatele, mis varustavad ahela sulgemisel suure tõmbevooluga koormusi (LV/LV trafod, rikkelambid).
