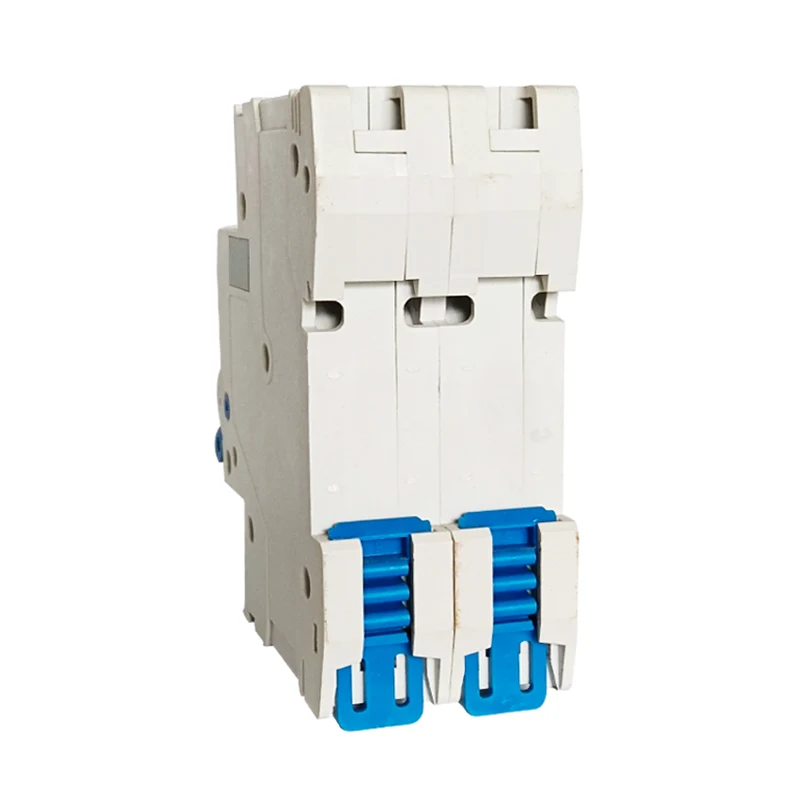

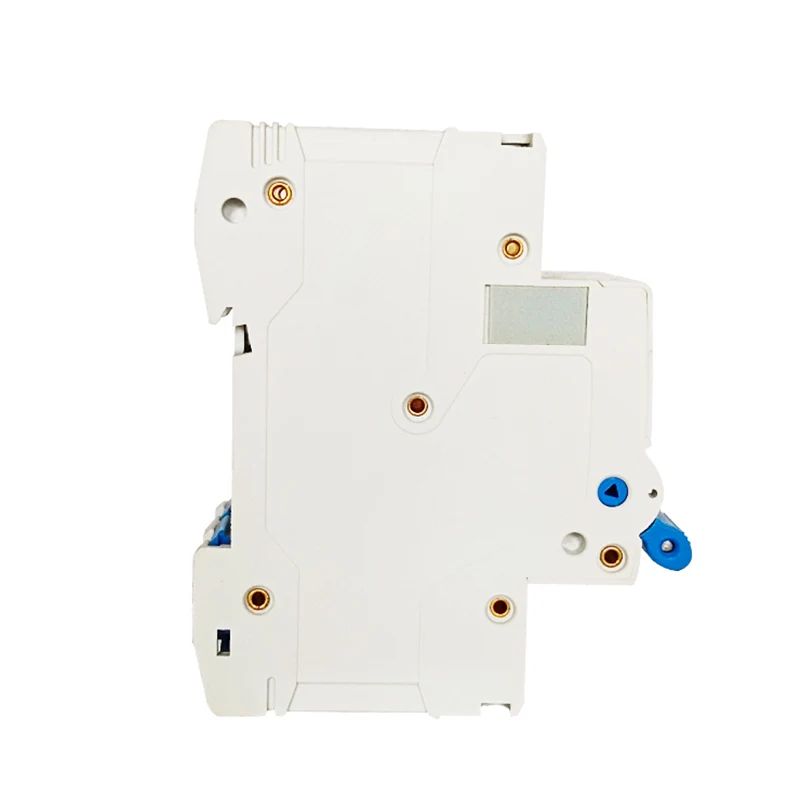

DC MCB miniatuurne kaitselüliti

DC MCB miniatuurse kaitselüliti on elektrilüliti, mis on spetsiaalselt loodud automaatseks tööks alalisvooluahelates. Selle peamine funktsioon on kaitsta automaatseid seadmeid ülekoormuse, lühiste ja muude rikkeohtude eest ning tagada kogu energiasüsteemi ohutus. Kui vooluahela kaudu voolav vool ületab alalisvoolu MCB reitingu või kui vooluringis lekkevool tuvastatakse, ühendab alalisvoolu MCB vooluringi automaatselt lahti, takistades seega vooluringi kahjustamise, lühise või lekke tõttu kahjustamist.

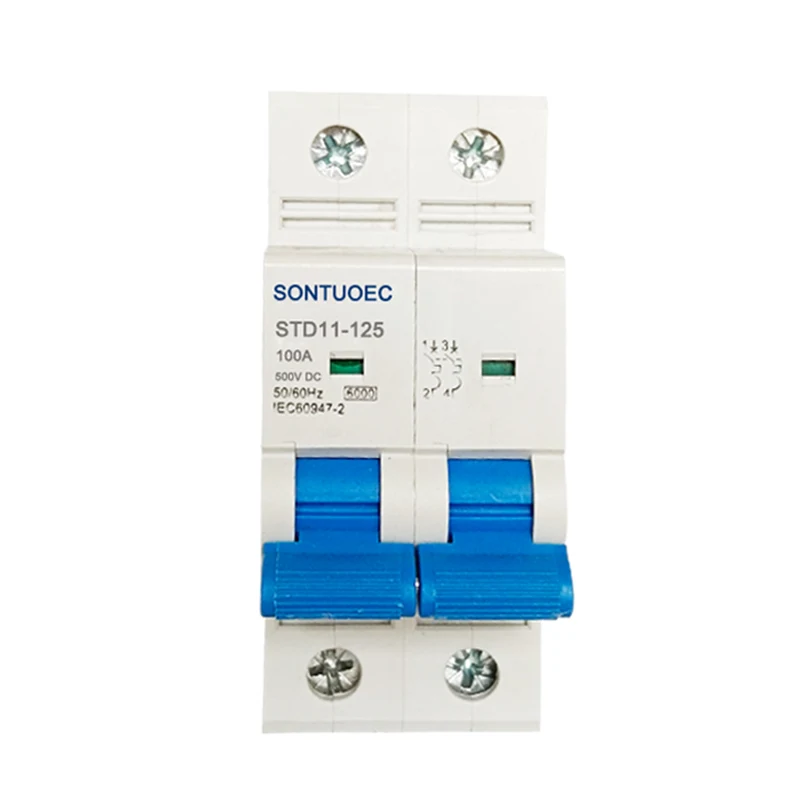

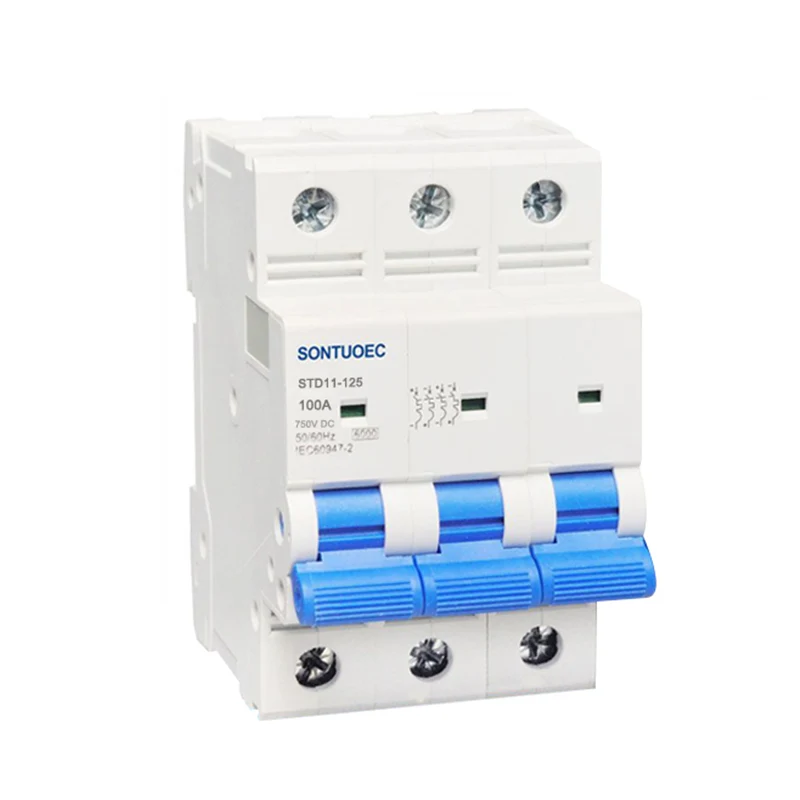

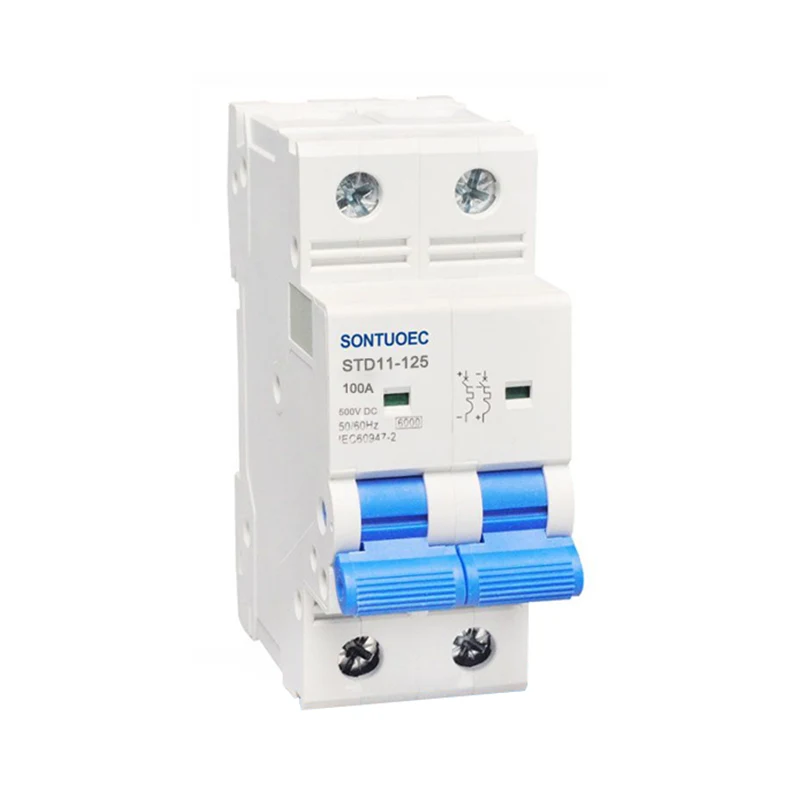

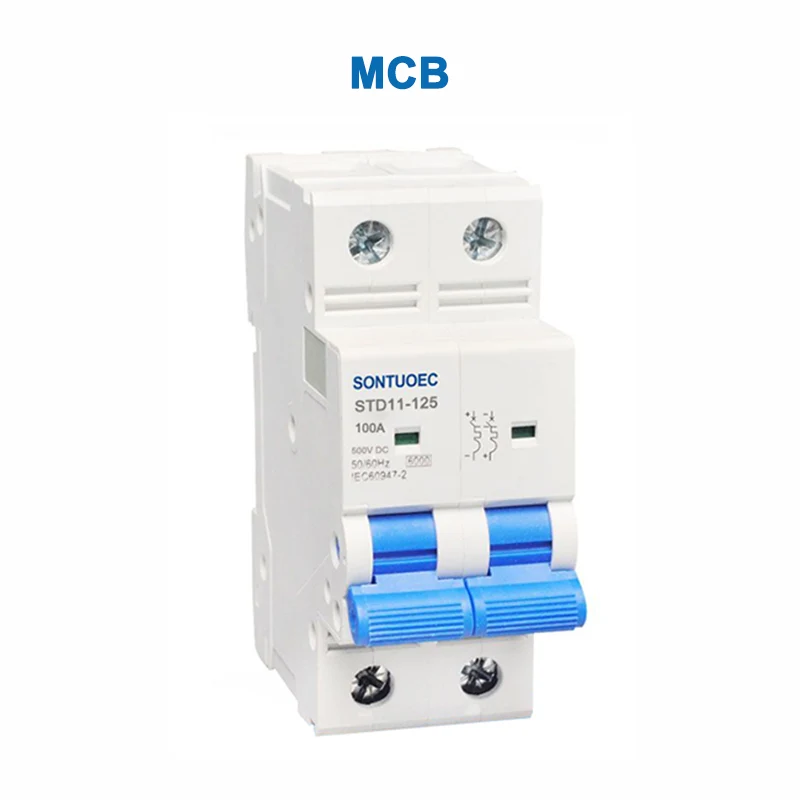

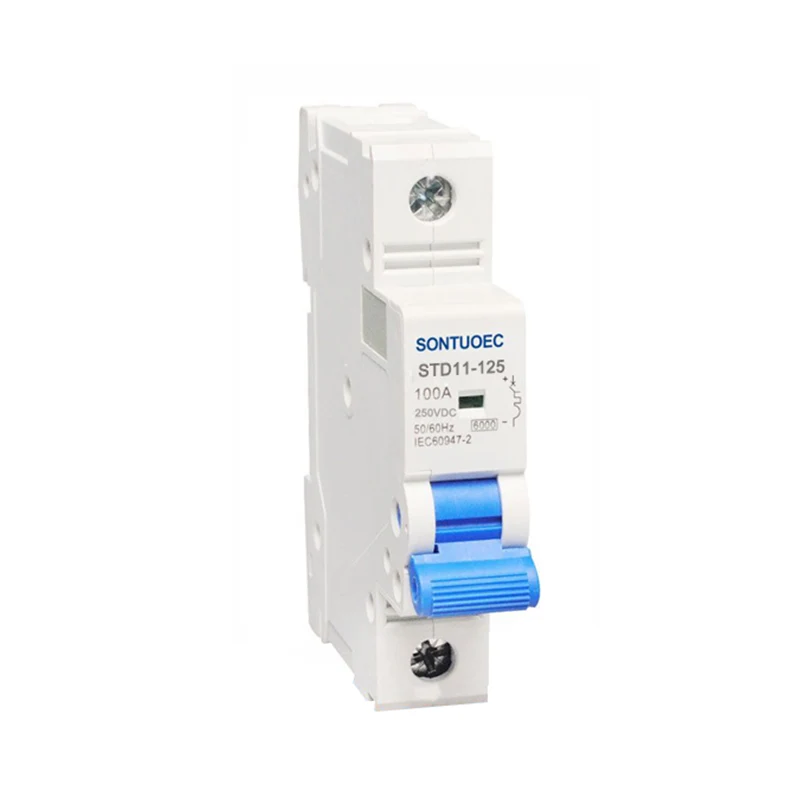

Mudel:STD11-125

Saada päring

Tootekirjeldus

Mudel	STD11-125
Standard	IEC60898-1

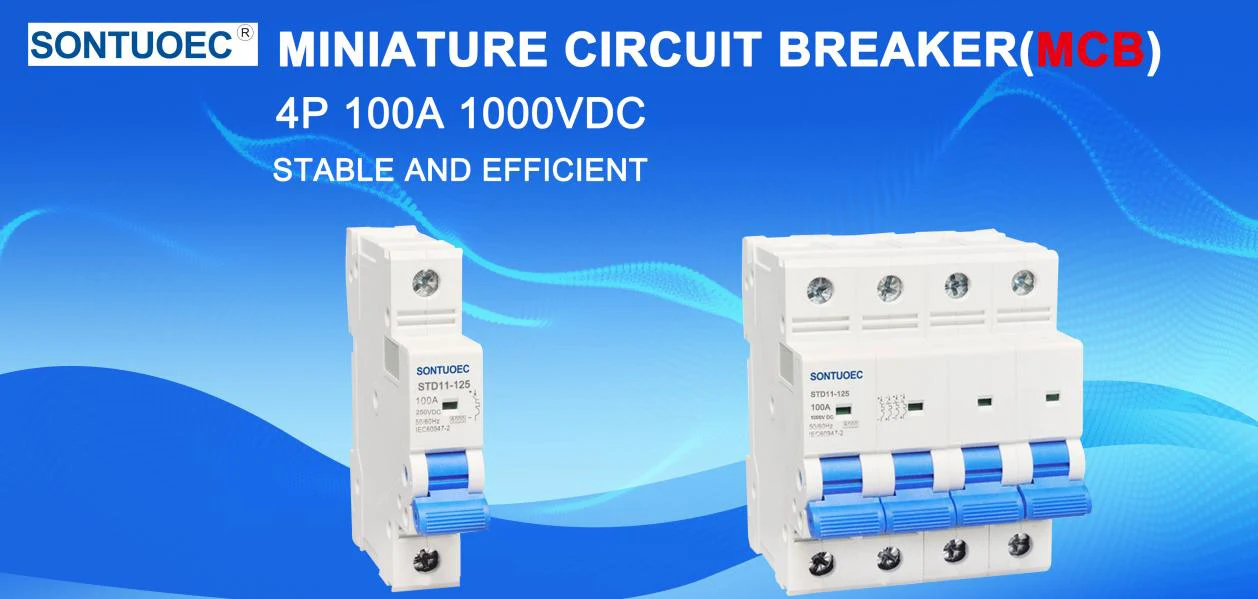

Poolus	1p, 2p, 3p, 4p
Komistamiskõver	B, C, D
Nimetatud lühise maht (ICN)	3KA, 4,5KA, 6KA
Hinnatud vool (sisse)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A
Hindatud pinge (UE)	DC 24,48,120,250,500,750,1000
Magnetväljaanded	B kõver: vahemikus 3 kuni 5 tolli C kõver: vahemikus 5–10in D kõver: vahemikus 10–14in
Elektromehaaniline vastupidavus	üle 6000 tsükli

Operatsiooni põhimõte

DC MCB miniatuurse kaitselüliti tööpõhimõte põhineb elektrivoolu termilisel ja elektromagnetilisel mõjul. Kui pidev ülevool voolab läbi alalisvoolu MCB, kuumutatakse selle sisemine bimetal ja kaldub painutades, mis vabastab mehaanilise riivi ja katkestab vooluringi. Lisaks põhjustab lühikese vooluahela korral voolu järsk tõus DC MCB ründaja mähisega või solenoidiga seotud kolbi elektromehaaniliselt nihkumiseks, mis käivitab reisimehhanismi vooluringi katkestamiseks.

DC MCB Miniature Circuit Breaker

Peamised omadused

Spetsiaalne kaare kustutamine ja praegune piirav süsteem: DC MCB võtab kasutusele spetsiaalse kaare kustutamise ja praeguse piirava süsteemi, mis suudab kiiresti DC jaotussüsteemi rikkevoolu kiiresti murda ning takistada kaare tekitamist ja levikut.

Kõrge tundlikkus ja kiire reageerimine: DC MCB suudab tuvastada väikesed lekkevoolud ja katkestada vooluring väga lühikese aja jooksul, pakkudes kohest kaitset.

Korduvkasutatav: erinevalt tavapärastest kaitsmetest saab DC MCB -d pärast reisi käsitsi või automaatselt lähtestada, välistades asendamise vajaduse.

Saadaval on mitu praegust hinnangut: DC MCB -d on saadaval paljudes erinevates vooluhinnangute spetsifikatsioonides.

Polariseerimata ja polariseeritud: DC MCBS turul liigitatakse peamiselt polariseeritud ja polariseerimata. Polariseeritud alalisvoolu MCB-d peavad ühendamisel erilist tähelepanu pöörama voolu suunale, samas kui polariseerimata DC MCB-d võivad pakkuda ohutuskaitset, sõltumata voolu voolu suunast.

Rakendusala

DC MCB -sid kasutatakse laialdaselt siis, kui on vaja alalisvooluenergia kaitset, näiteks andmekeskused, fotogalvaanilised energiatootmissüsteemid, energiasalvestussüsteemid ja laadimisvaiad. Eriti energiasalvestuse turul, kus voolu suund on sageli kahesuunaline (laengu-/tühjendusrežiim), on vaja kasutada polariseerimata alalisvoolu MCB-sid.
