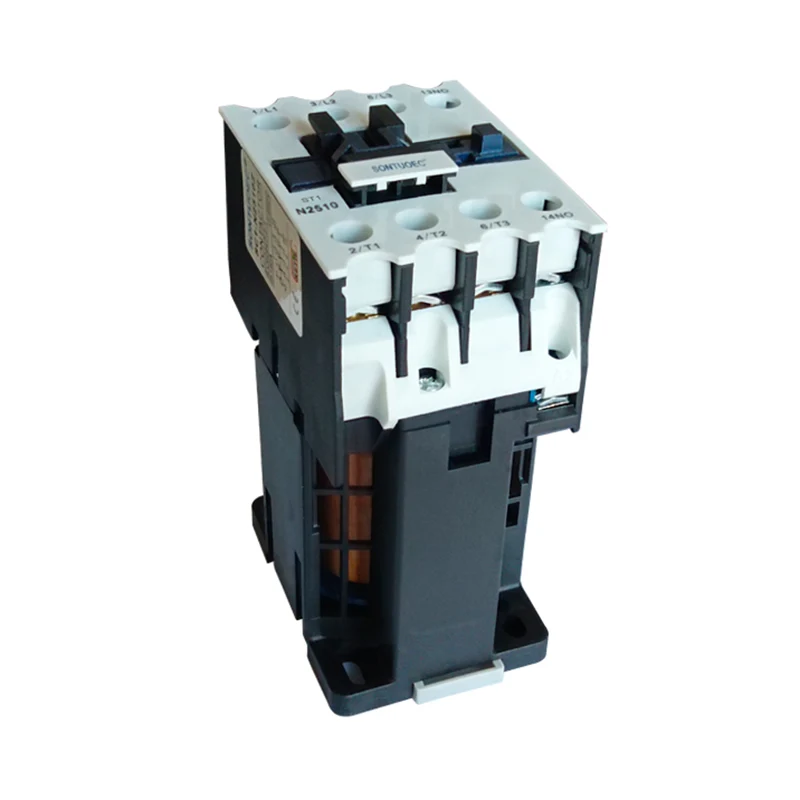

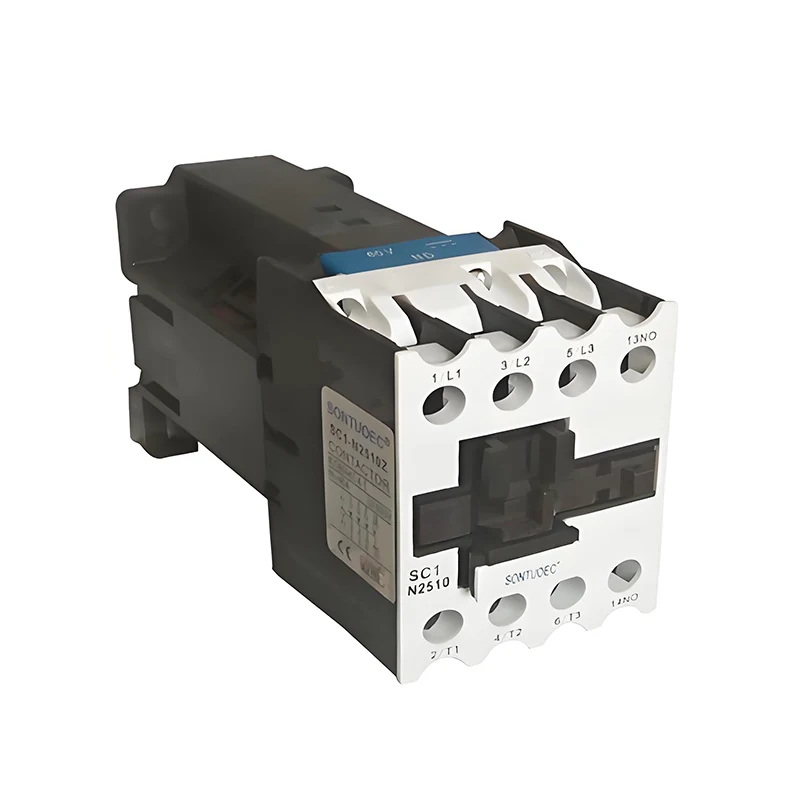

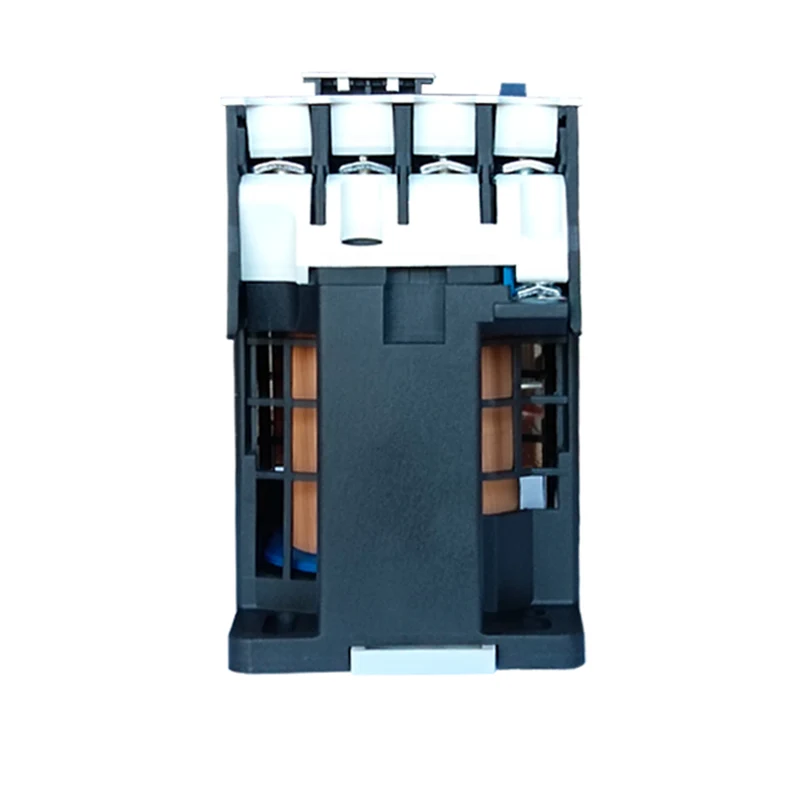

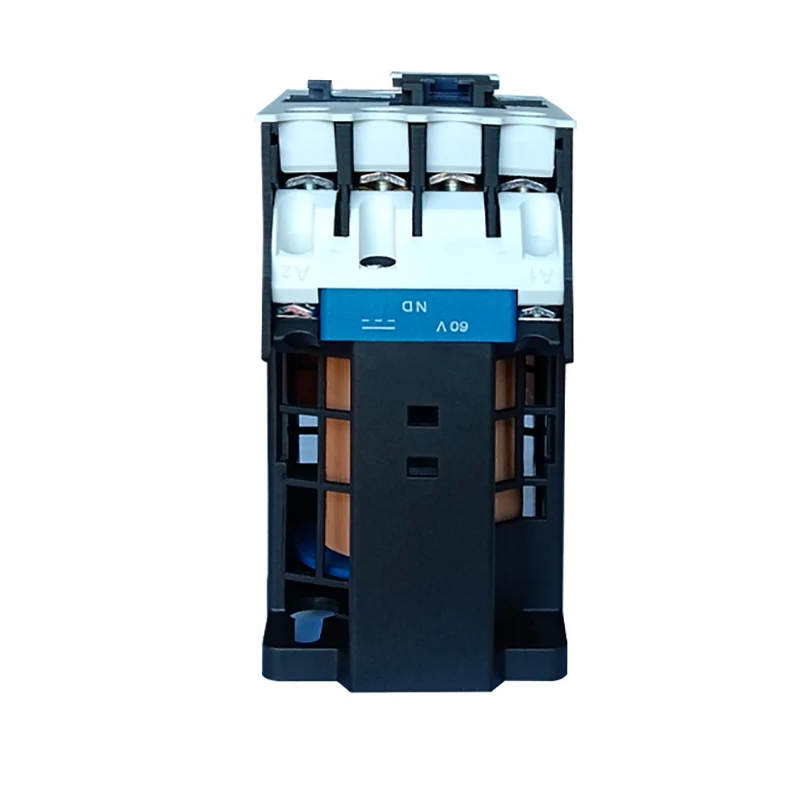

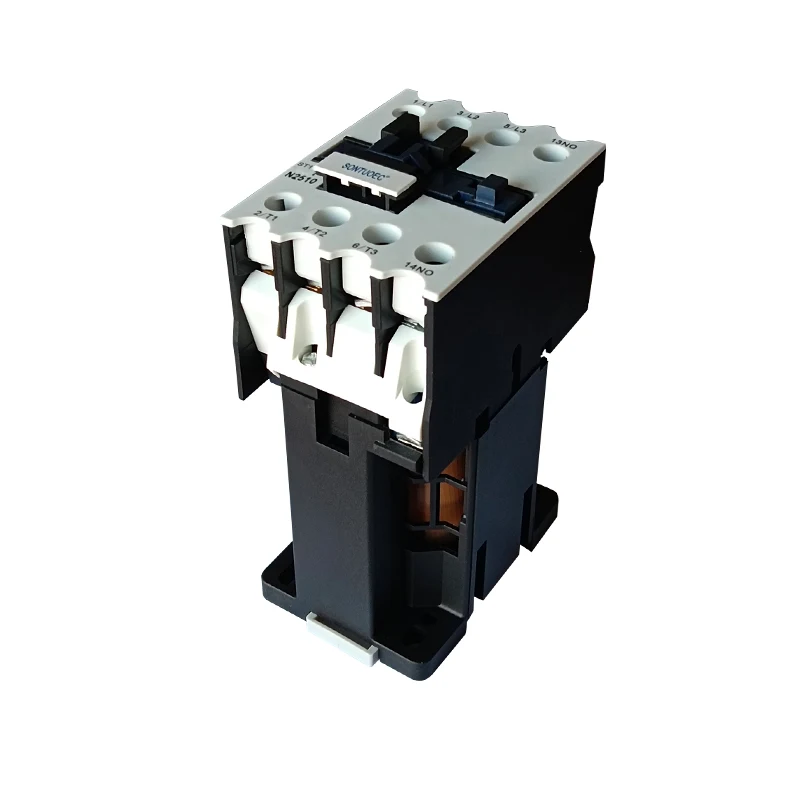

DC magnetiline kontaktor

DC-magnetiline kontaktor on elektriseade, mis kasutab mähist läbi voolavat alalisvoolu, et genereerida kontakte või murravat magnetvälja, kontrollides sellega alalisvoolu vooluringi sisselülitamist. Seda kasutatakse peamiselt kaugjuhtimispuldis, automatiseerimise juhtimissüsteemides ja alalisvooluahelates, mis vajavad sagedast kasutamist.

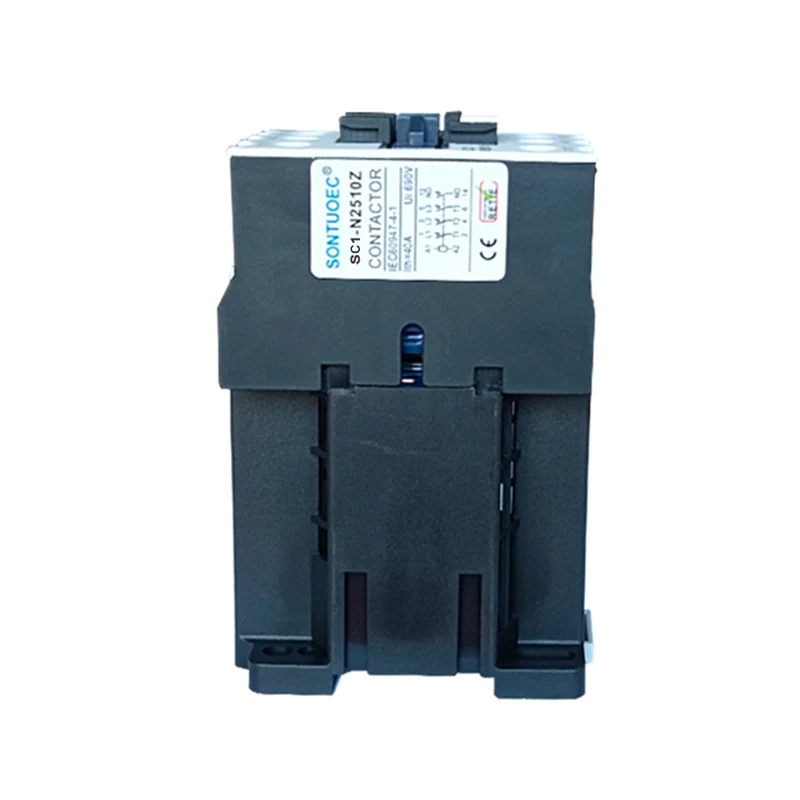

Mudel:SC1-N

Saada päring

Tootekirjeldus

Tüüp		Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-
		9	12	18	25	32	40	50	63	80	95
									60
Hinnatud insulatio pinge		660	660	660	660	660	660	660	660	660	660
tavaline soojuslik		20	24	32	40	50	60	75	80	110	125
voolu-		20	24	32	40	50	60	75	80	110	125
Hinnatud operatiiv-		9	12	16	25	32	40	50	63	80	95
voolu-		9	12	16	25	32	40	50	63	80	95
kontrollitav	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
võim (KW)	380 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440 V	4	5.5	9	11	15	22	30	37	45	45
	660 V	5.5	7.5	10	15	18.5	30	33	37	45	45
Märk		Installimine					Installimine
		Releed võivad kasutada kahte kruvi					Releed saavad kolm
		ja kasutage ka 35 mm					kruvid ja kasutage ka
		paigaldusraudtee					75 mm või 35mm installimine
							raudtee

Operatsiooni põhimõte

Kui alalisvoolu magnetilise kontaktori mähis on pingestatud, genereerib mähise alalisvoolu vool magnetvälja. See magnetväli põhjustab staatilise raua südamiku elektromagnetilise imemise tekitamise, mis meelitab ligi liikuvat raua südamikku, ajendades sellega kontaktsüsteemi toimima. Tavaliselt avanevad tavaliselt suletud kontaktid ja tavaliselt avatud kontaktid sulguvad, realiseerides vooluringi sisse/välja juhtimise. Kui mähis desorgiseeritakse, kaob elektromagnetiline imemine, liikuv raua südamik lähtestub kevade toimimise all ja kontaktid naasevad oma algsesse olekusse.

Põhistruktuur ja omadused

Elektromagnetiline süsteem: sealhulgas mähis, staatiline raua südamik ja liikuv raua südamik ja muud komponendid, on magnetvälja genereerimise ja kontaktide toimimise kontrolli võtmeosa.

Kontaktsüsteem: kaasa arvatud tavaliselt avatud kontaktid ja tavaliselt suletud kontaktid, mida kasutatakse vooluringi juhtimiseks sisse ja välja. Kontaktmaterjalidel on tavaliselt hea elektrijuhtivus ja kõrge temperatuuri jõudlus.

Kaare kustutamisseade: kasutatakse kaare kustutamiseks, kui kontakt on katki, et kaitsta kontakti kahjustuste eest. Suuremahuliste kontaktorite jaoks on eriti oluline kaare kustutamise seadme kujundamine.

DC magnetilist kontaktorit iseloomustab lihtne struktuur, usaldusväärne tegevus, pikk eluiga ja lihtne hooldus. Samal ajal on alalisvoolu toiteallika kasutamise tõttu vähe energiatarbimist ja müra.

Valik ja ettevaatusabinõud

Alalisvoolu magnetilise kontaktori valimisel tuleb kaaluda järgmisi tegureid:

Nimetatud pinge: veenduge, et valitud kontaktori nimpinge vastaks vooluringi alalisvoolu pingele.

Nimivool: valige vooluahelas sisalduva koormusvoolu hulga kohaselt vastava nimiväärtusega kontaktor. Samal ajal on vaja arvestada ka kontaktori ülekoormuse mahtu ja lühiseta.

Kontaktvorm ja number: valige vooluringi juhtimise nõudmisel sobiv kontaktvorm ja number. Näiteks on vaja tavaliselt avatud või tavaliselt suletud kontakte ja kui palju kontakte on vaja.

Bränd ja kvaliteet: valige tuntud kaubamärgid ja kvaliteetsed tooted, et tagada kontaktori töökindlus ja kasutusaega. Samuti kaaluge selliseid tegureid nagu toote müügijärgne teenindus ja tehniline tugi.

DC -magnetiliste kontaktorite kasutamisel peate pöörama tähelepanu järgmistele küsimustele:

Õige juhtmestik: veenduge, et kontaktori juhtmestikul oleks õige, et vältida vale juhtmestiku, mis põhjustab vooluringi rikke või kontaktori kahjustusi.

Regulaarne ülevaatus ja hooldus: kontrollige ja hoidke regulaarselt kontaktorit, sealhulgas kontaktide puhastamist, mähise takistuse ja isolatsioonitakistuse kontrollimist. Veenduge, et kontaktor oleks heas töökorras.

Vältige ülekoormamist ja lühistamist: vältige kontaktoril töötavat ülekoormamise või lühistamise korral pikka aega, et vältida kontaktori kahjustamist ja vooluringi stabiilsuse mõjutamist.
