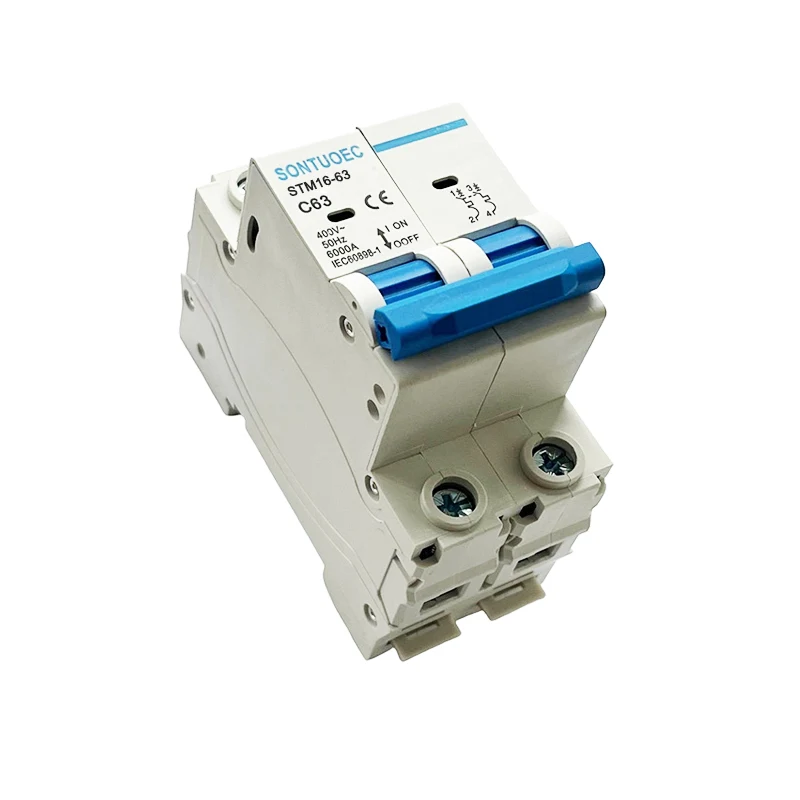

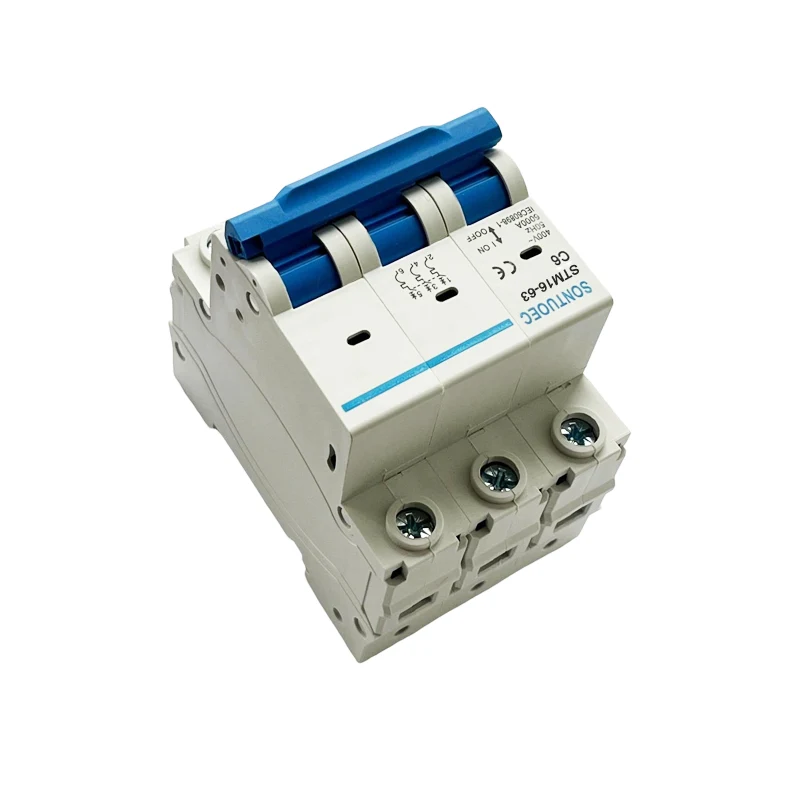

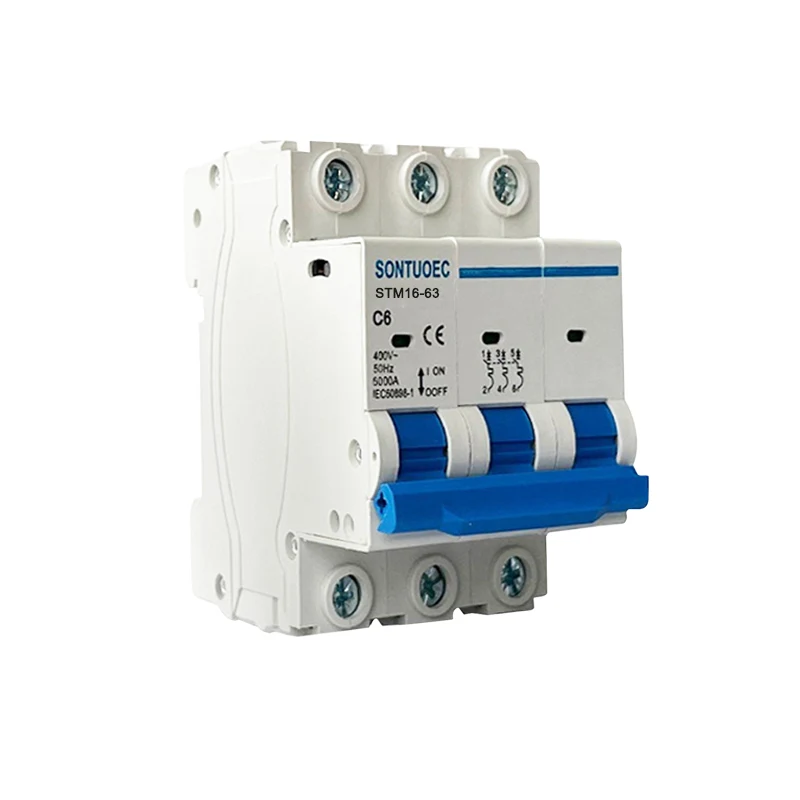

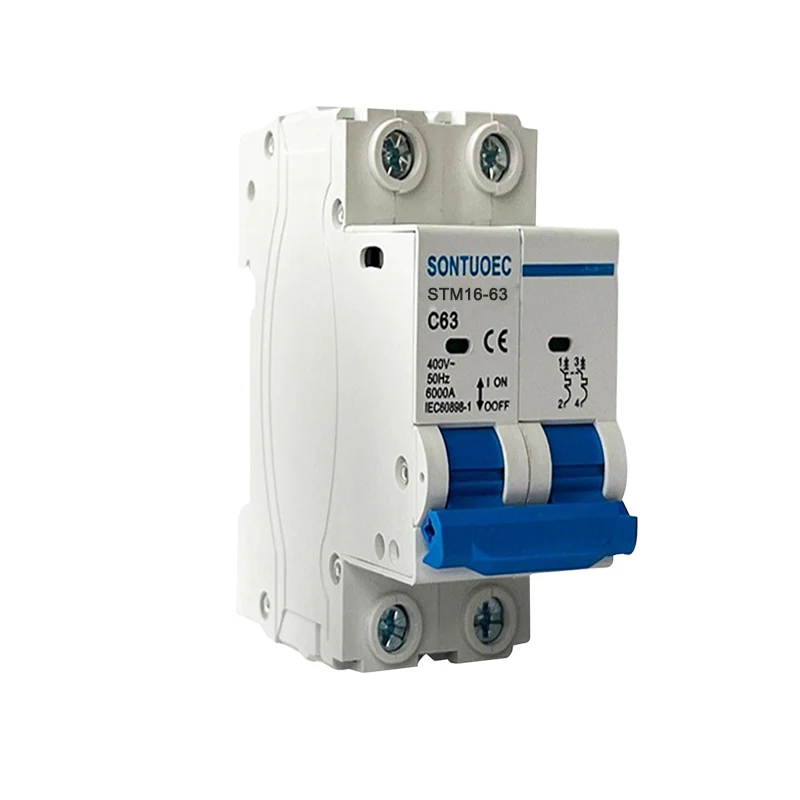

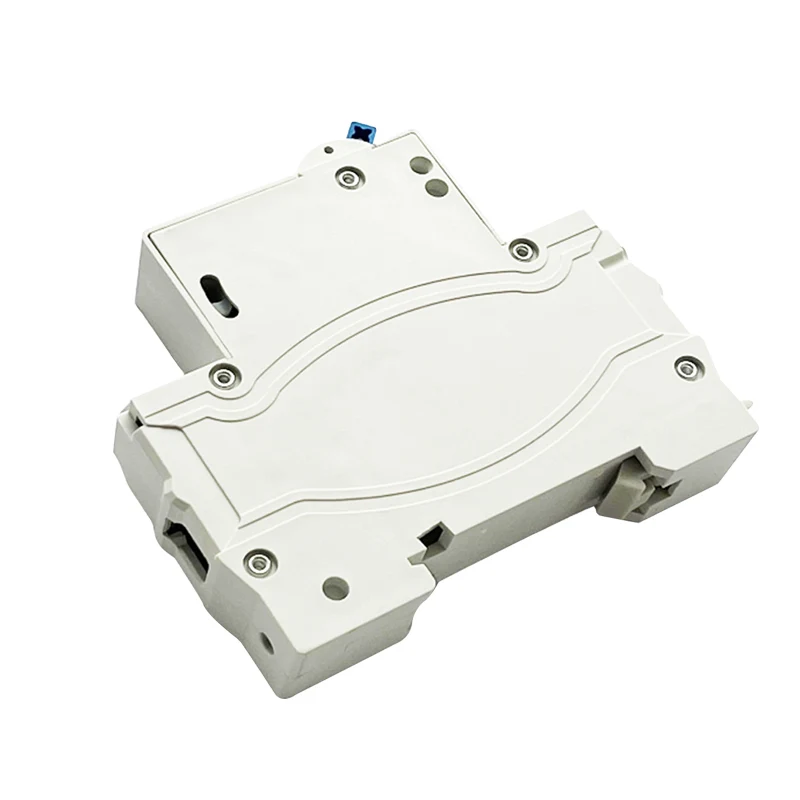

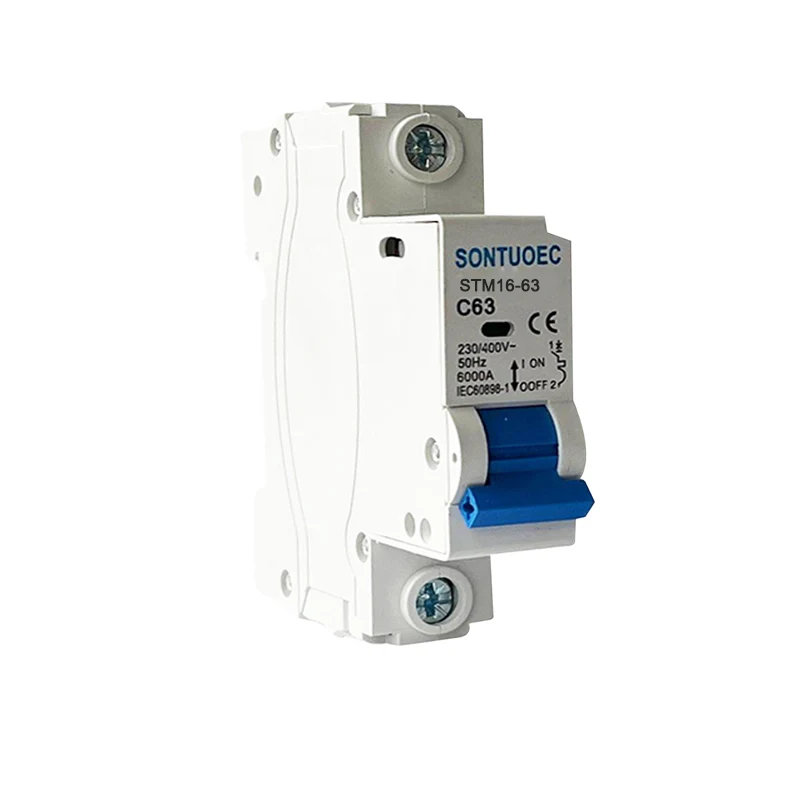

Kõver C MCB miniatuurne kaitselüliti

Kõver C MCB miniatuurse kaitselüliti on miniatuurne kaitselüliti, mida kasutatakse laialdaselt sellistes kohtades nagu elukohad, ärihooned ja tööstuslikud rajatised, eriti vooluringides, kus elektriseadmete ja isikliku turvalisuse kaitsmiseks on vaja kõvera C vabanemise karakteristikud.

Mudel:STM16-63

Saada päring

Tootekirjeldus

Mudel	STM16-63
Standard	IEC60898-1
Poolus	1p, 2p, 3p, 4p
Lühida vooluahela läbilaskvus	3KA, 4,5KA, 6KA
Hinnatud Vool (sisse)	1,2,4,610,16,20,25,32,40,50,63a
Hinnatud Pinge (UN)	AC230 (240)/400 (415) V
Hinnatud Sagedus	50/60Hz
Komistamiskõver	B, C, D
Magnet vabastus	B kõver: vahemikus 3–5 tolli
	C kõver: vahemikus 5–10in
	D kõver: vahemikus 10in kuni 14in
Elektromehaaniline vastupidavus	üle 6000 tsüklit

Funktsioonid ja eelised

 Väikesuurus ja kerge kaal: Curve C MCB miniatuurse kaitselüliti on kompaktne disain hõlpsaks paigaldamiseks ja ruumi säästmiseks.

 Usaldusväärne töö: täpse vabastamiskõvera ja usaldusväärse elektromagnetilise vabanemisseadme kaudu saab see vigase vooluahela kiiresti ära lõigata ja elektriseadmete kahjustusi vältida.

 Mitu kaitsefunktsiooni: lisaks lühise kaitsele on sellel ka ülekoormuse kaitse ja ülepinge kaitsefunktsioonid, mis kaitsevad vooluahelate ohutust põhjalikult.

 Tugev rakendatavus: kõver C Tüüpi vabastamise kõver on rakendatav enamiku tavapäraste koormuste korral, näiteks valgustus, pistikupesad jne, mis vastavad erinevate vooluringide vajadustele.

Operatsiooni põhimõte

Kõvera C MCB tööpõhimõte põhineb peamiselt voolu jälgimisel ja lahtiühendamise mehhanismi toimimisel. Kui vooluringi vool ületab seatud väärtust, toimib elektromagnetilise vabanemise mehhanism vooluringi katkestamiseks kiiresti. Samal ajal soojeneb termiline vabanemine ka praeguse ülekoormuse ajal, painutades bimetalli ja surudes vaba vabastamise mehhanismi toimima, katkestades sellega vooluahela. Kõver C tüüpi vabastamise kõver tähendab, et ülekoormustingimustes on kaitselüliti aeglasema vabastamise kiirus mõne koormuse lühiajaliste ülekoormusnõuete jaoks.

Valimis- ja paigaldamise ettevaatusabinõud

Vastav praegune hinnang koormusele: CURVE C MCBS -i ostmisel on vaja tagada, et kaitselüliti praegune reiting vastaks vooluringi koormusele, et vältida ülekoormatud kasutamist, mis võib põhjustada seadme kahjustamist või ebanormaalse lahtiühendamise käivitamist.

Tööomaduste valimine: kõvera C riba kõverad sobivad enamiku tavapäraste koormuste jaoks, kuid täpne valik tuleb kindlaks määrata vooluahela rakendusnõuetega.

Paigaldamise asukoht: vooluahela ohutuse ja töökindluse tagamiseks tuleks paigaldada MCB jaotus- või lülituskasti. Samal ajal tuleks see paigaldada kohta, kus seda on lihtne juhtida ja jälgida, nii et talitlushäirete korral saaks õigeaegseid meetmeid võtta.

Regulaarne ülevaatus ja hooldus: kõvera C MCB nõuetekohase toimimise tagamiseks tuleb seda regulaarselt kontrollida ja hooldada. See hõlmab kontrollimist, kas kaitselüliti kontaktid on heas seisukorras, et lahtiühendamise mehhanism on paindlik jne.
