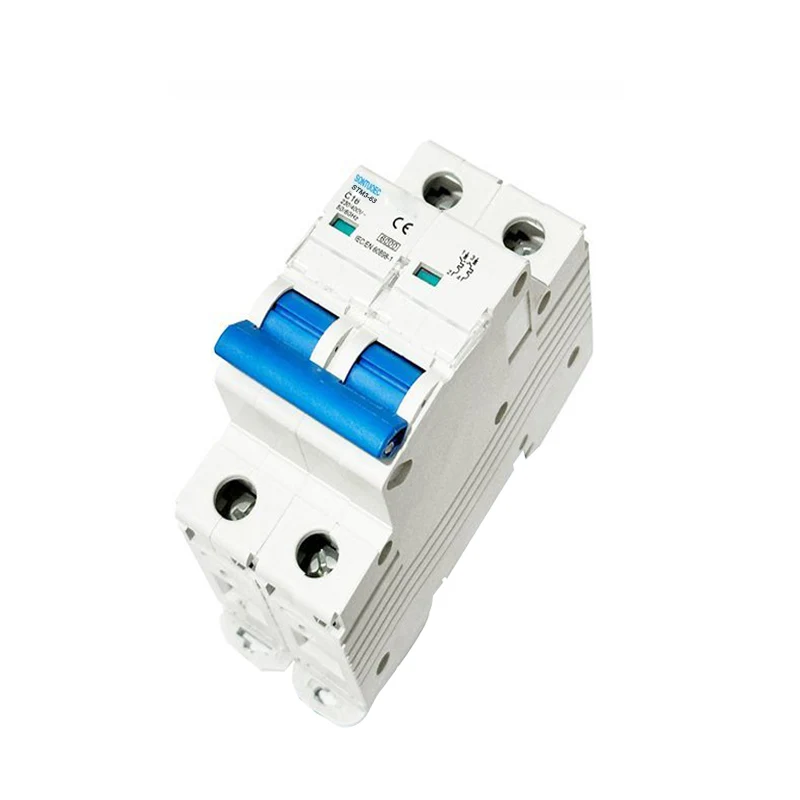

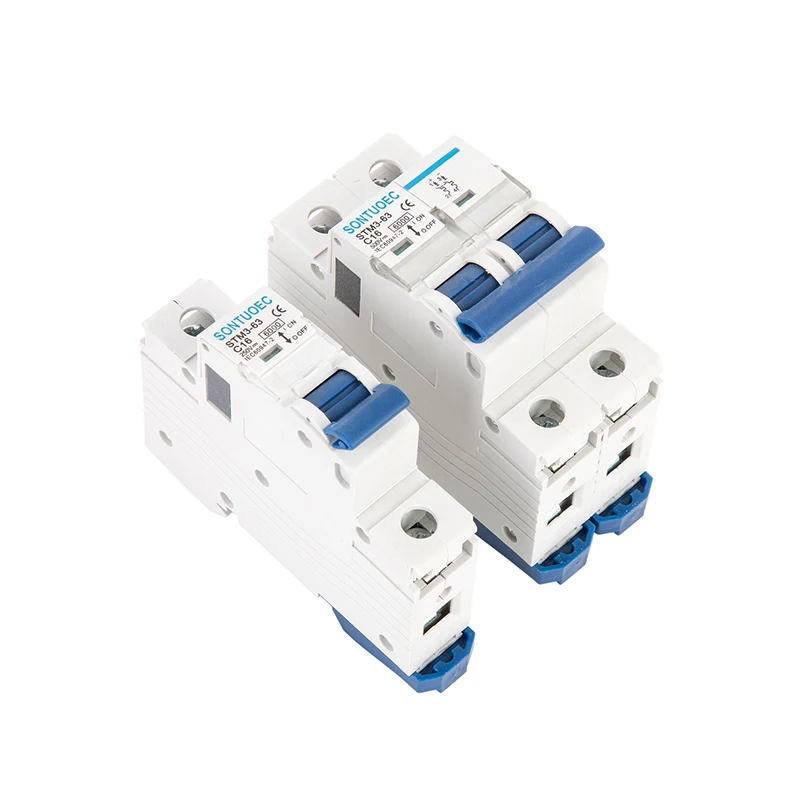

Kõver B MCB miniatuurne kaitselüliti

Kõver B MCB miniatuursed kaitselülitid on väikesed, hõlpsasti paigaldatavad ja käitatavad elektrilülitusseadmeid, mida kasutatakse vooluahelate kaitsmiseks rikete, näiteks ülevoolu ja lühiste eest. Need sobivad mõõdukat kaitset vajavate vooluringide jaoks.

Mudel:STM3-63

Saada päring

Tootekirjeldus

Mudel	STM3-63
Saiterd	IEC60898-1

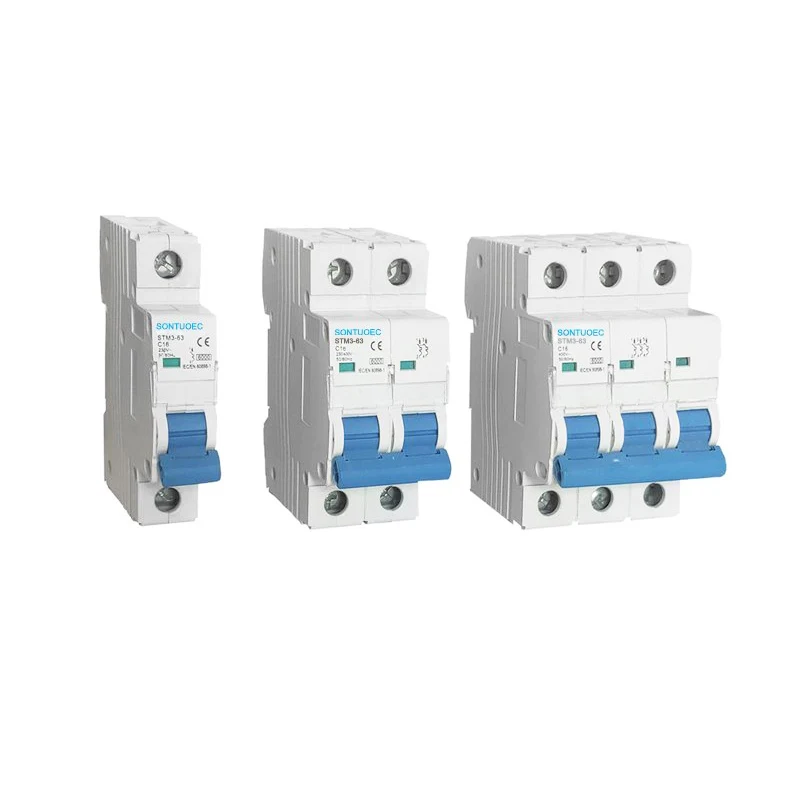

Poolus	1p, 2p, 3p, 4p
Lühida vooluahela läbilaskvus	3KA, 4,5KA, 6KA
Hinnatud Vool (sisse)	1,2,4,610,16,20,25,32,40,50,63a
Hinnatud Pinge (UN)	AC230 (240)/400 (415) V
Hinnatud Sagedus	50/60Hz
Komistamiskõver	B, C, D
Magnet vabastus	B kõver: vahemikus 3–5 tolli
	C kõver: vahemikus 5–10in
	D kõver: vahemikus 10in kuni 14in
Elektromehaaniline vastupidavus	üle 6000 tsüklit

Tööpõhimõte

Ülekoormusekaitse: kui vooluahela vool ületab MCB nimivoolu väärtust ja kestab teatud aja jooksul, ühendab MCB vooluahela automaatselt lahti, et vältida juhtmete ja elektriseadmete kahjustamist ülekoormuse tõttu.

Lühisekaitse: lühise korral suureneb vool dramaatiliselt ning MCB tuvastab ja ühendab vooluahela kiiresti, et vältida tõsiseid õnnetusi nagu tulekahju.

Curve B MCB Miniature Circuit Breaker

Rakendused

Kõver B MCB miniatuurne kaitselüliti sobib vahelduvvoolu 50/60Hz, nimiväärtuse 230/400 V, nimivooluni kuni 63A, ja seda saab kasutada nende vooluahelate kaitsmiseks ülekoormuse ja lühisekahjustuste eest.

See sobib ka liinilülituse harva kasutamiseks, näiteks valgustuse, pistikupesa ja muude vooluringide juhtimiseks sisse- ja väljalülitamiseks.

Valimine ja paigaldamine

Valik: kõver B MCB valimisel on vaja määrata sobiv mudel ja spetsifikatsioon, mis põhineb vooluahela nimivoolu ja nimiväärtusega pingel, samuti vajalikel kaitseomadustel.

Paigaldamine: MCB tuleks paigaldada vastavalt asjakohastele elektriohutuskoodidele, et tagada sellele hõlpsasti juurdepääsetav ja hõlpsasti kasutatav. Installimisel tuleks olla ettevaatlik ka tagamaks, et juhtmestik oleks õige ja pingutatud usaldusväärselt, et vältida kehva või lahtise kontakti põhjustatud rikkeid.
