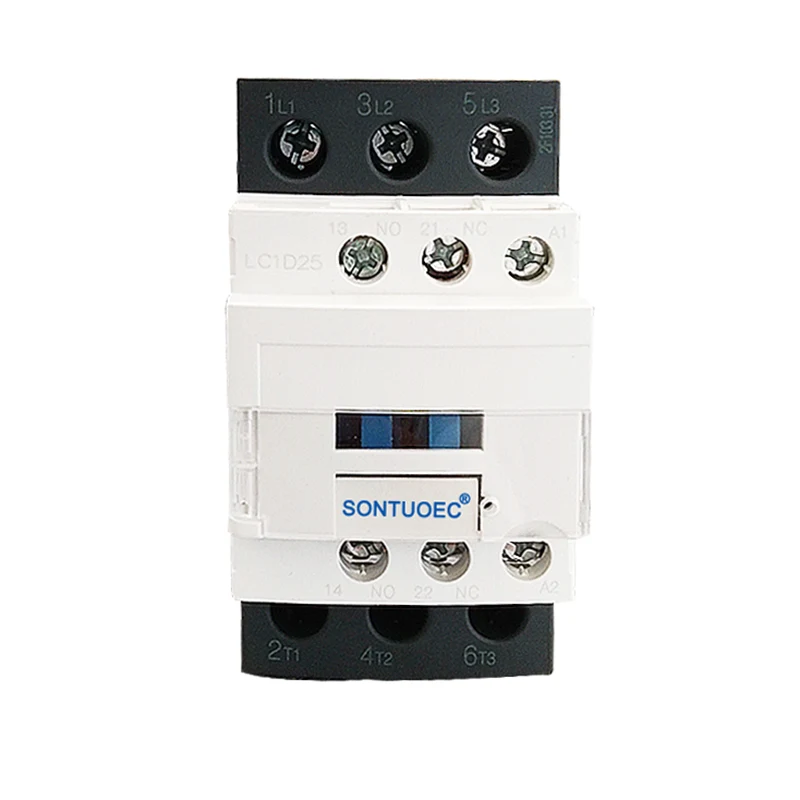

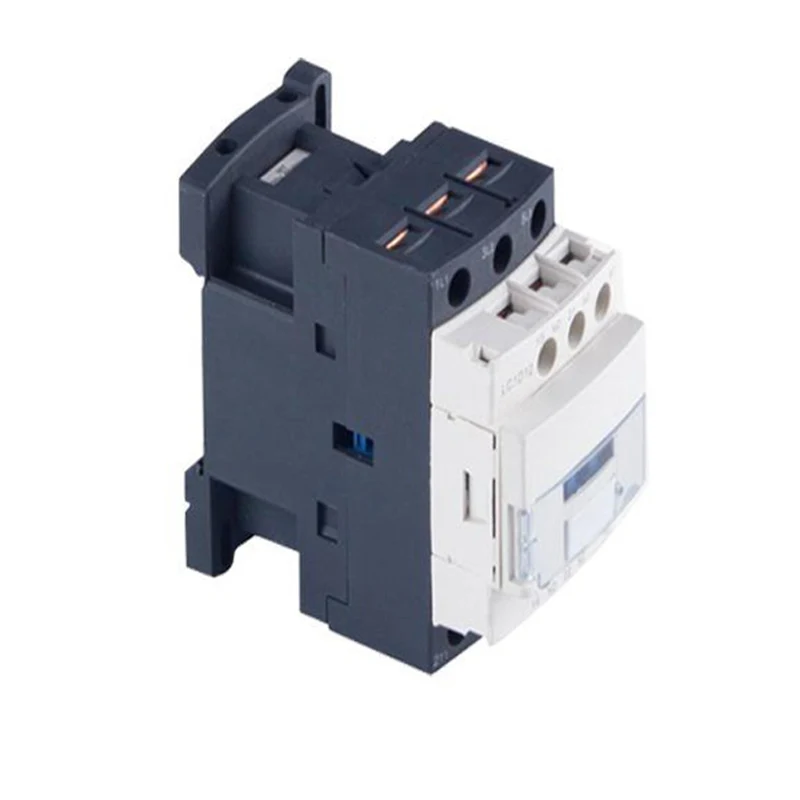

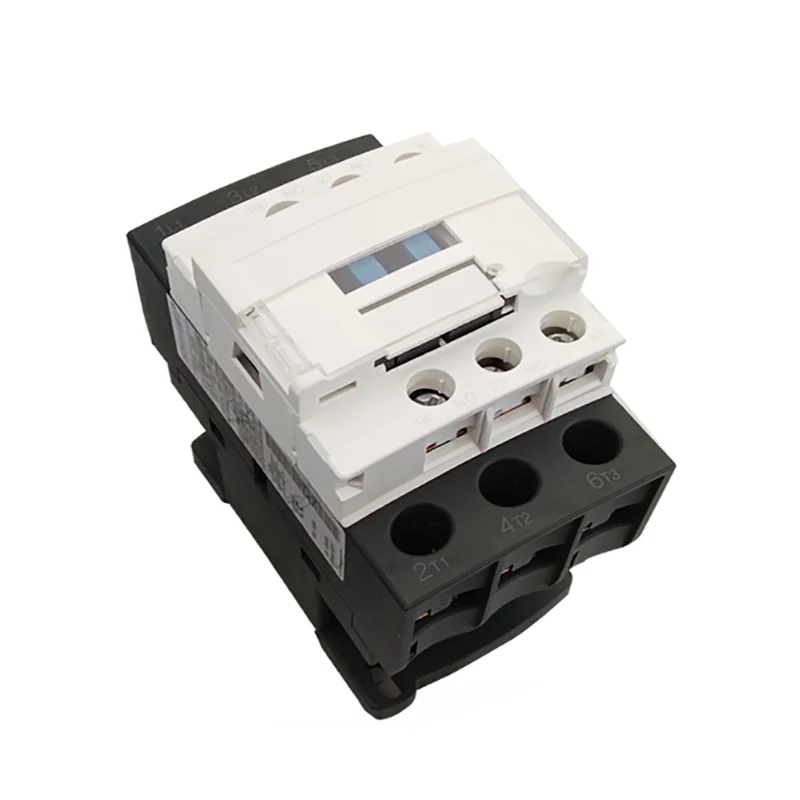

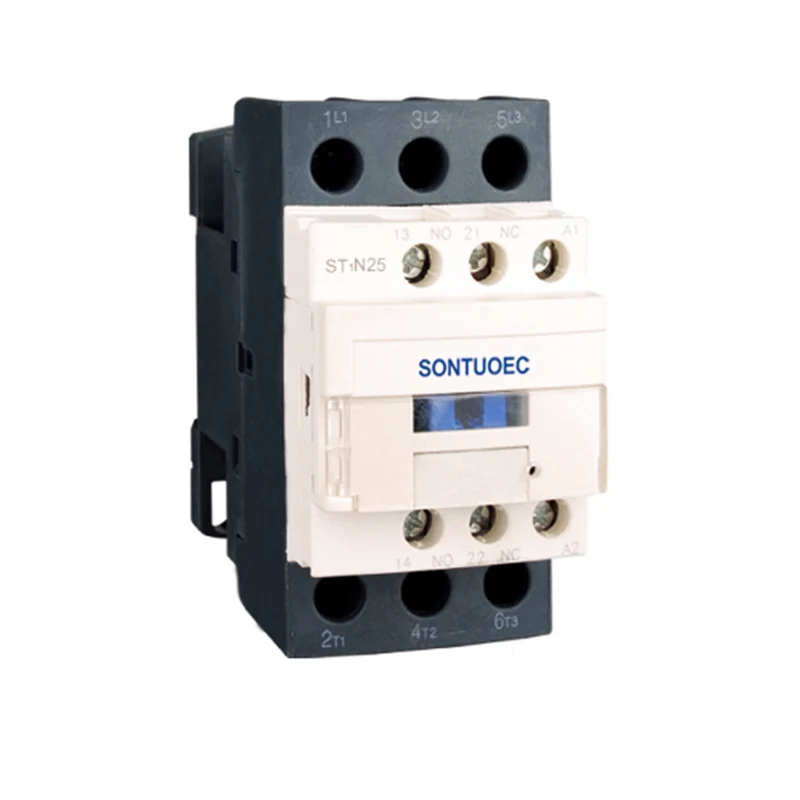

CJX2 3P 25A AC kontaktor

CJX2 3P 25A vahelduvvoolu kontaktor sobib vooluahelate ühendamiseks ja purustamiseks pikkade vahemaade jooksul, samuti vahelduvvoolu mootorite sagedaseks käivitamiseks ja juhtimiseks. Lisaks saab seda kasutada sobivate termiliste releedega elektromagnetiliste starterite moodustamiseks, et kaitsta vooluahelaid, kus võib tekkida töötav ülekoormus.

Mudel:ST1N

Saada päring

Tootekirjeldus

Tüüp		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Hinnatud töövool (a)	AC3	9	12	18	25	32	40	50	65	80	95
Hinnatud töövool (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-faasiliste standardpoweri hinnangud Motors 50/60Hz Incategooria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimetatud soojusvool (A)		20	20	32	40	50	60	80	80	125	125
Elektrielu	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrielu	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehaaniline elu (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktide arv	3p+nr					3p+nc+nr
Kontaktide arv	3p+nc					3p+nc+nr

Struktuuriomadused

Kaitsekujundus: CJX2 3P 25A vahelduvvoolu kontaktor võtab kasutusele kaitsestruktuuri, mida iseloomustab väike maht, kerge kaal, väike energiatarve ja pikk eluiga.

Otsetoimeline tegevusstruktuur: selle tegevusstruktuur on otsetoimeline ja kontaktid on topeltpritsid, mis parandab kontakti usaldusväärsust ja ohutust.

Ploki tüüpi abikontaktide grupp: lisakontaktide rühm, õhu viivituse pea, mehaaniline blokeerimismehhanism ja muud komponendid saab lisada vastavalt kasutaja vajadustele, et moodustada ajaline kontaktor, pöörduv kontaktor, Star-Delta starter ja muud tuletatud seeriatooted.

Tehnilised parameetrid

CJX2 (ST1N) seeria vahelduvvoolu kontaktori peamised tehnilised parameetrid hõlmavad:

Nimetatud pinge: sealhulgas 36 V, 110 V, 127 V, 220 V, 380 V ja muud tasemed, et rahuldada erinevate energiasüsteemide vajadusi.

Hindatud vool: erinevate mudelite kohaselt on nimivool vahemikus 9a kuni 95A.

Mähi pinge: vahelduvvoolupinge sisaldab 24 V, 36 V, 48V, 110 V, 220 V, 380 V jne.

Mehaaniline ja elektriline elu: mehaaniline elu võib olla kuni miljon korda ja ka elektriea on suhteliselt kõrge, mis tagab kontaktori pikaajalise stabiilse toimimise.

Paigaldus ja hooldus

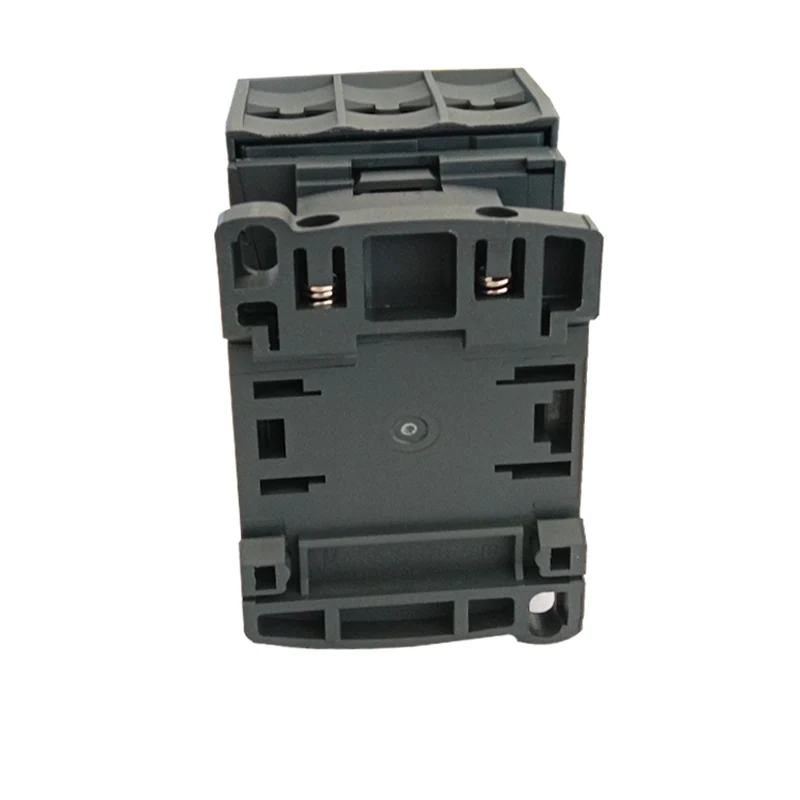

Paigaldamine: CJX2 tüüpi vahelduvvoolu kontaktorid saab paigaldada kahe kruvi või 35 mm (või 75 mm) juhtröörmisega, mis on mugav ja kiire. Enne paigaldamist tuleks kontrollida asjakohaseid tehnilisi andmeid, et tagada installimistingimuste järgimine.

HOOLDUS: Toote kõiki osi tuleks kasutamise ajal regulaarselt kontrollida, nõudes, et liikuvad osad ei ole kinni ja kinnitusdetailid pole lahti. Kahjustuste korral tuleks see kontaktori normaalse toimimise tagamiseks õigel ajal asendada.
