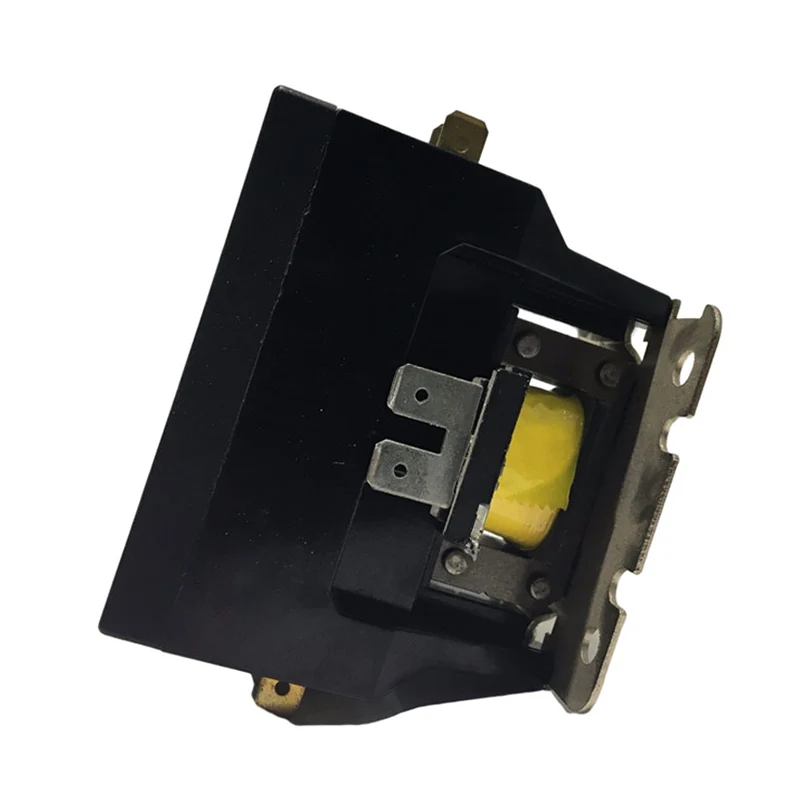

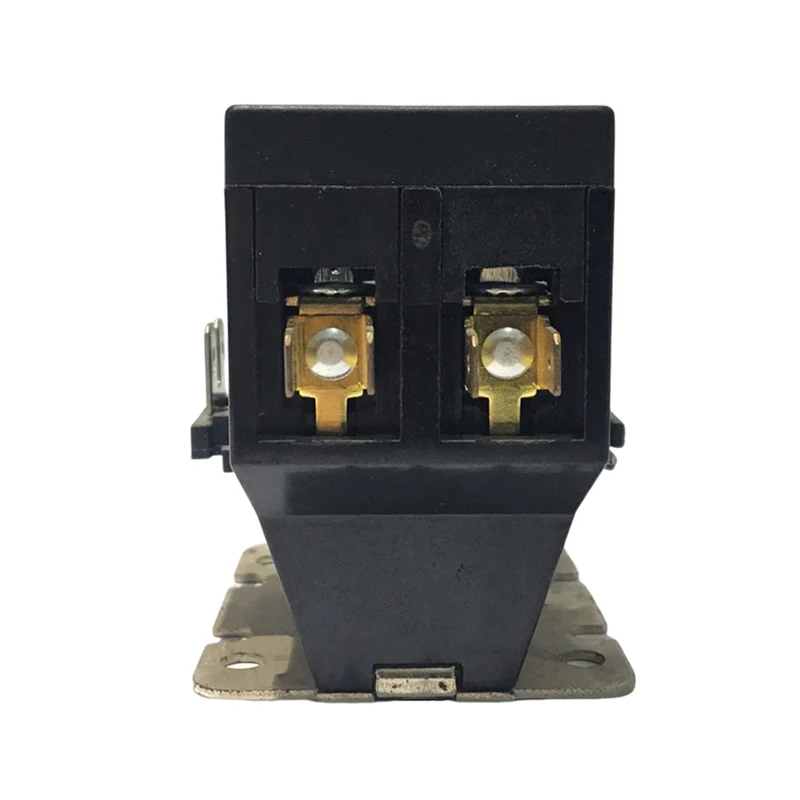

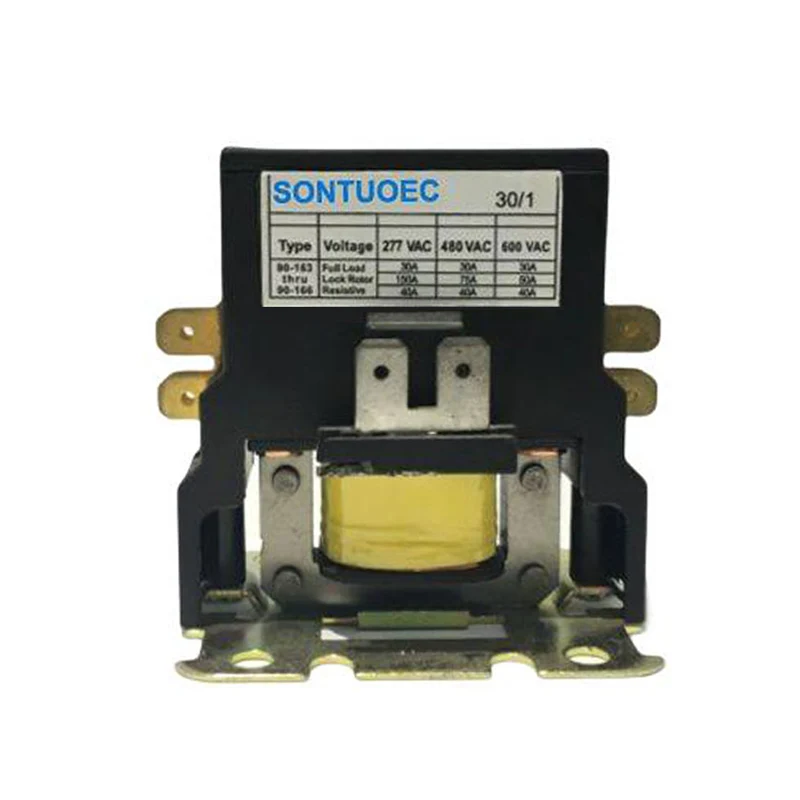

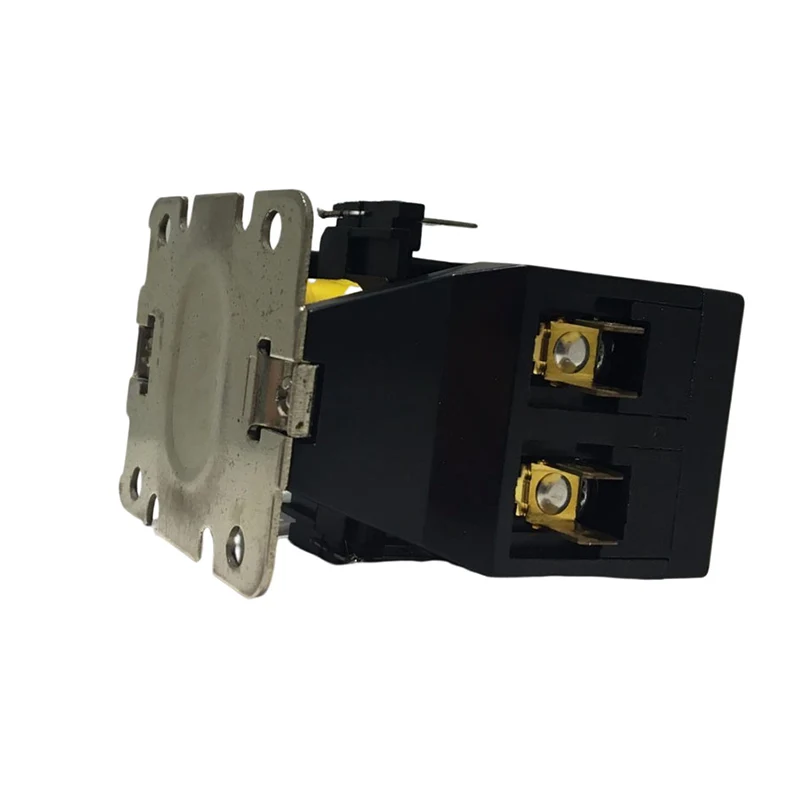

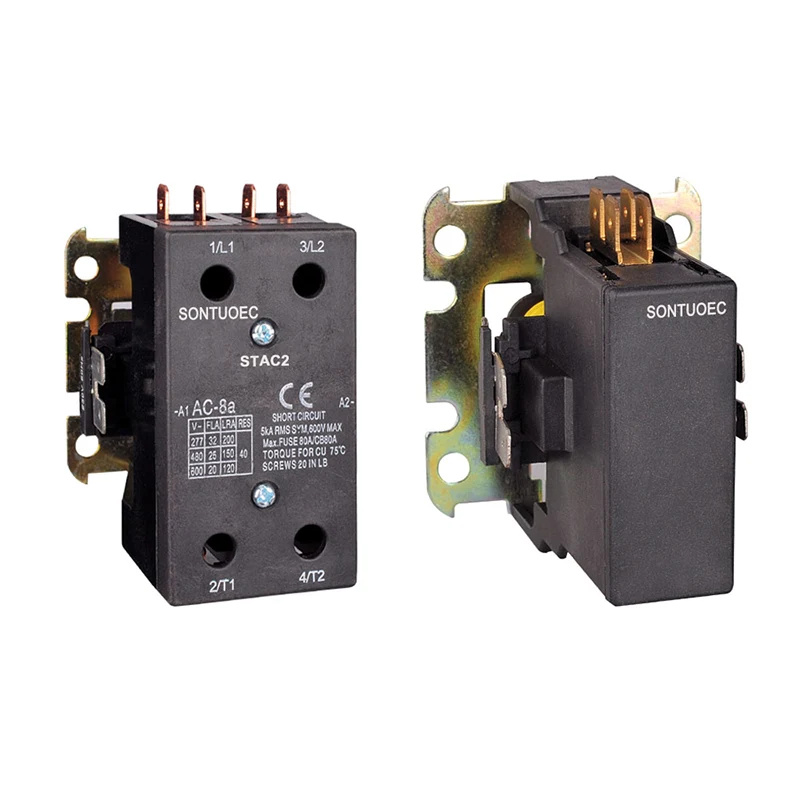

Kliimaseadme vahelduvkontaktor
  • Kliimaseadme vahelduvkontaktorKliimaseadme vahelduvkontaktor
  • Kliimaseadme vahelduvkontaktorKliimaseadme vahelduvkontaktor
  • Kliimaseadme vahelduvkontaktorKliimaseadme vahelduvkontaktor
  • Kliimaseadme vahelduvkontaktorKliimaseadme vahelduvkontaktor
  • Kliimaseadme vahelduvkontaktorKliimaseadme vahelduvkontaktor

Kliimaseadme vahelduvkontaktor

Kliimaseadmed vahelduvvoolukontaktorid on kindlad eesmärgid vahelduvvoolukontaktorid on mõeldud kasutamiseks jahutamiseks, kliimaseadmeks ja elektriliste soojendussüsteemideks. Toiteühendusi saab teha kas kiirete ühendustega kruviklemmidega või kiire ühendusega punkrimlemmidega

Saada päring

Tootekirjeldus
Mudel nr Täiskoormus Takistuslikud võimendid (A) Poolus nr Mähisepinge ( V) Joonepinge (V) Maksimaalne HP -
Amprid (a) 50/60Hz Pinge (V) Üksik- Etapp Kolm Etapp
CJX9-20/1 20 30 1 24 240/277 120 1.5 -
CJX9-20/1,5 1.5
CJX9-20/2 2
CJX9-20/3 3 120 480 240/270 3 7.5
CJX9-20/4 4 208/240 600 480/600 - 7.5
CJX9-25/1,5 25 35 1.5 24 240/277 120 2 -
CJX9-25/2 2
CJX9-25/3 3 120 480 240/270 5 7.5
CJX9-25/4 4 208/240 600 480/600 - 15/20
CJX9-30/1.5 30 40 1.5 24 240/277 120 2 -
CJX9-30/2 2 120 480 240/270 5 10
CJX9-30/3 3 208/240 600 480/600 - 15/20
CJX9-30/4 4
CJX9-40/2 40 50 2 24 240/277 120 3 -
CJX9-40/3 40 50 3 120 480 240/270 7.5 10
CJX9-40/4 40 50 4 208/240 600 480/600 - 15/20
CJX9-50/2 50 60 2 24 240/277 120 3 -
CJX9-50/3 50 60 3 120 480 240/270 10 15
CJX9-50/4 50 60 4 208/240 600 480/600 - 25/25
CJX9-60/2 60 70 2 24 240/277 120 5 -
CJX9-60/3 60 740 3 120 480 240/270 10 20
CJX9-60/4 60 70 4 208/240 600 480/600 - 30/30
CJX9-75/2 75 85 2 24 240/277 120 5 -
CJX9-75/3 75 85 3 120 480 240/270 15 25
CJX9-75/4 75 85 4 208/240 600 480/600 - 40/40
CJX9-90/2 90 100 2 24 240/277 120 7.5 -
CJX9-90/3 90 100 3 120 480 240/270 20 30
CJX9-90/4 90 100 4 208/240 600 480/600 - 50/50


Isoleeriv materjal

Kontaktplokk ja kandja on kvaliteetsed Elektrilise kvaliteediga termoatseerimisvaik

Temperatuurivahemik

-40 ° F kuni 150 ° F; -5-+40

Mehaaniline elu (koormust puudub)

Vastab UL ja ARI spetsifikatsioonidele standardile

Elektriline elu

Vastab UL- ja ARI spetsifikatsioonidele  Standard

Kaal (ligikaudne)

9,25 oz

Mähiste sagedus

50/60Hz

Mähise isolatsioon

B -klass (130ºC)

Lõpetamine

Rõhupistik ja kahekordne 1/4 Q.C

Opereerima

85% nominaalsest mähisest; 110% maksimaalne ohutu opereerima

Töötsükkel

Pidev


Struktuur ja omadused

Struktuur:

Elektromagnetiline süsteem: sisaldab komponente nagu mähised, südamikud jne, mida kasutatakse magnetilise voo genereerimiseks kontaktsüsteemi avamise ja sulgemise juhtimiseks.

Kontaktsüsteem: sisaldab peamist kontakti ja lisakontakti. Peamist kontakti kasutatakse kliimaseadme süsteemi nimivoolu kandmiseks, lisakontakti aga kontrollsignaali edastamise ja tagasiside realiseerimiseks.

Kaare kustutamisseade: kasutatakse kaare kustutamiseks, kui kontakt on kontakti kaitsmiseks kahjustuste eest.

Koore ja soojuse hajumise seade: kasutatud sisekomponentide kaitsmiseks väliskeskkonna eest ja vajaliku soojuse hajumise funktsiooni tagamiseks.


Funktsioonid:

Spetsialiseerumine: mõeldud kliimaseadmete süsteemidele, et rahuldada kliimaseadmete vajadusi elektrijuhtimiseks.

Usaldusväärsus: kontaktsüsteem on valmistatud kvaliteetsetest materjalidest, millel on hea elektrijuhtivuse ja hõõrdumiskindlus, et tagada pikaajaline stabiilne töö.

Ohutus: varustatud täiusliku kaare kustutamisseadmega, takistades tõhusalt kontaktide ja ümbritseva keskkonna kaarekahjustusi.

Ühilduvus: ühildub mitmesuguste kliimaseadmete ja elektrisüsteemidega, mis on mugav paigaldada ja kasutusele võtta.


Tööpõhimõte

Kui 2P kliimaseadme vahelduvvoolu kontaktori mähis on pingestatud, muutub raua südamik magnetiliseks ja meelitab kontaktsüsteemi sulgemiseks, ühendades sellega kliimaseadme süsteemi toiteallikaga. Kui mähis desorgiseeritakse, kaotab raua südamik oma magnetismi ja kontaktsüsteem eraldatakse vedru toiminguga, eraldades sellega kliimaseadme süsteemi toiteallikast. Sel moel saab kontaktor realiseerida kliimaseadmega süsteemi kaugjuhtimispuldi.

Air Conditioning AC ContactorAir Conditioning AC ContactorAir Conditioning AC Contactor
