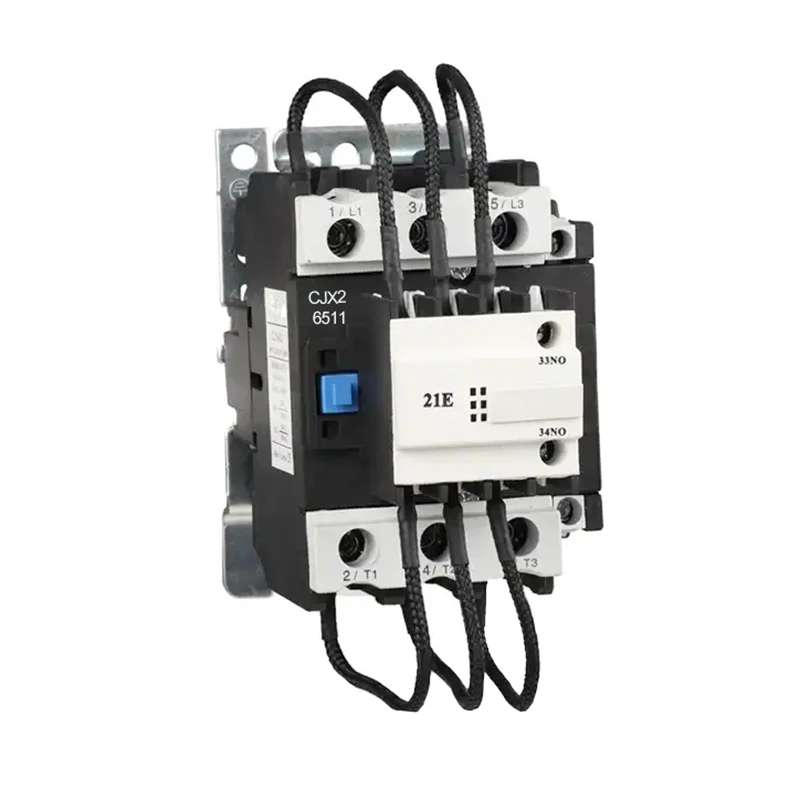

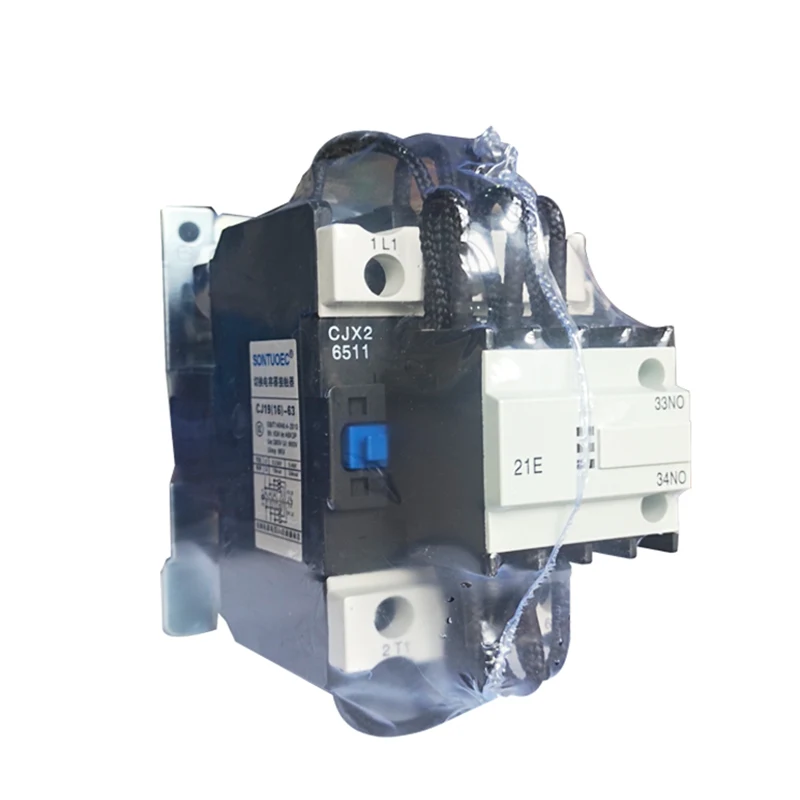

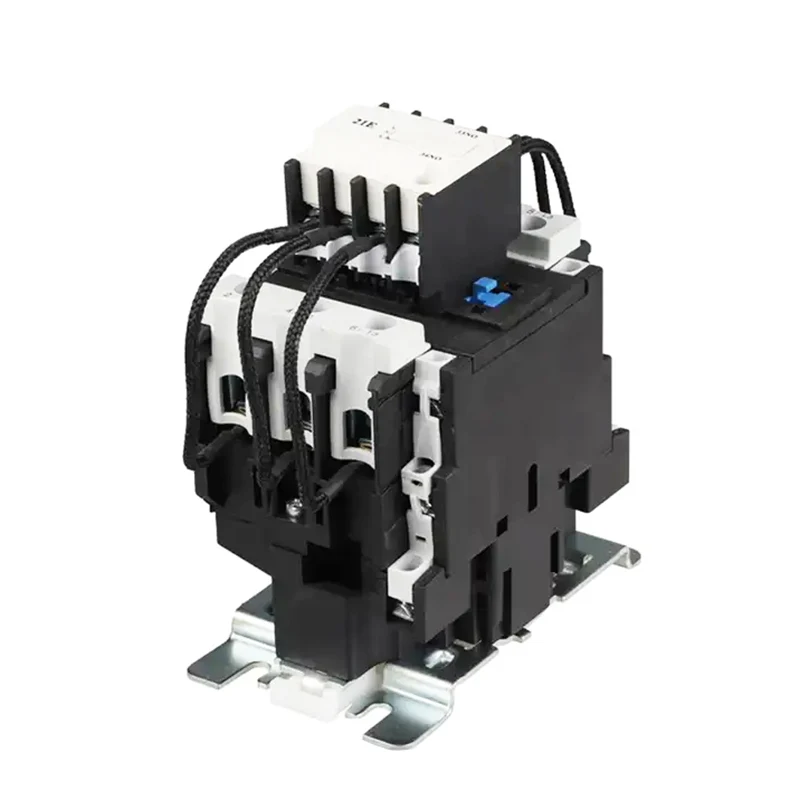

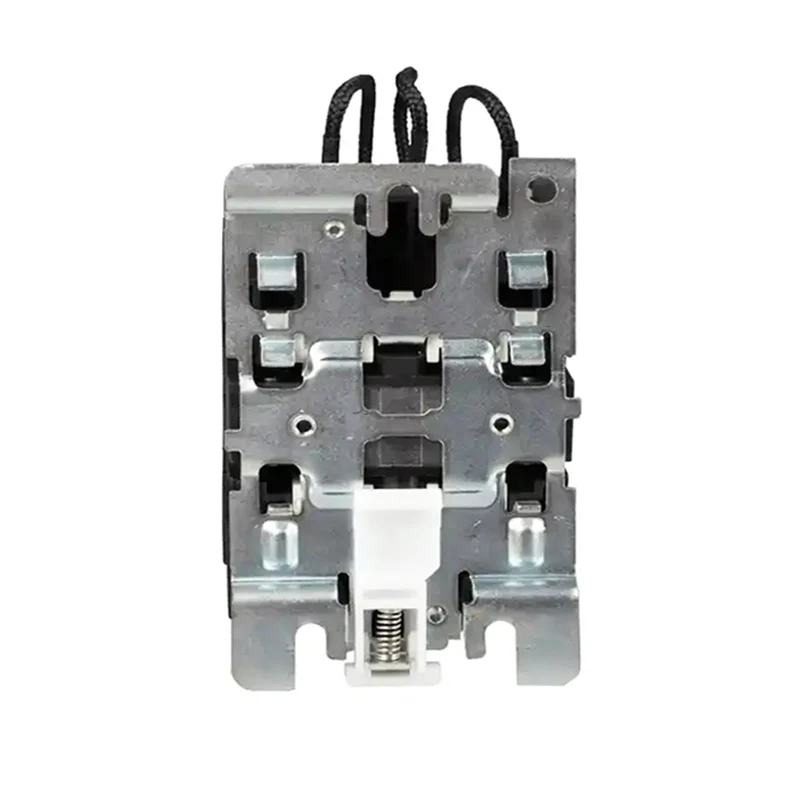

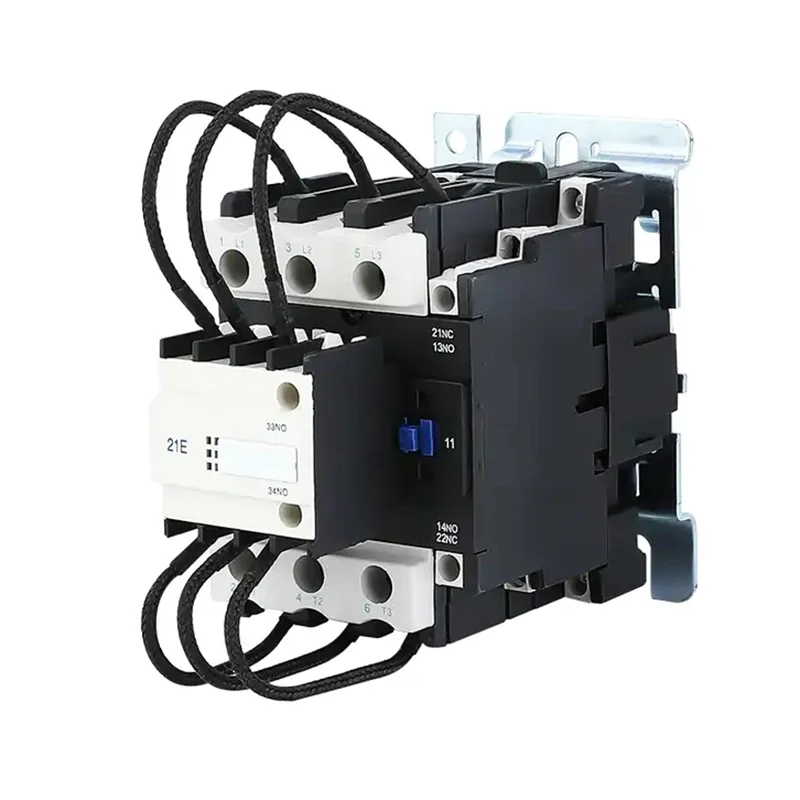

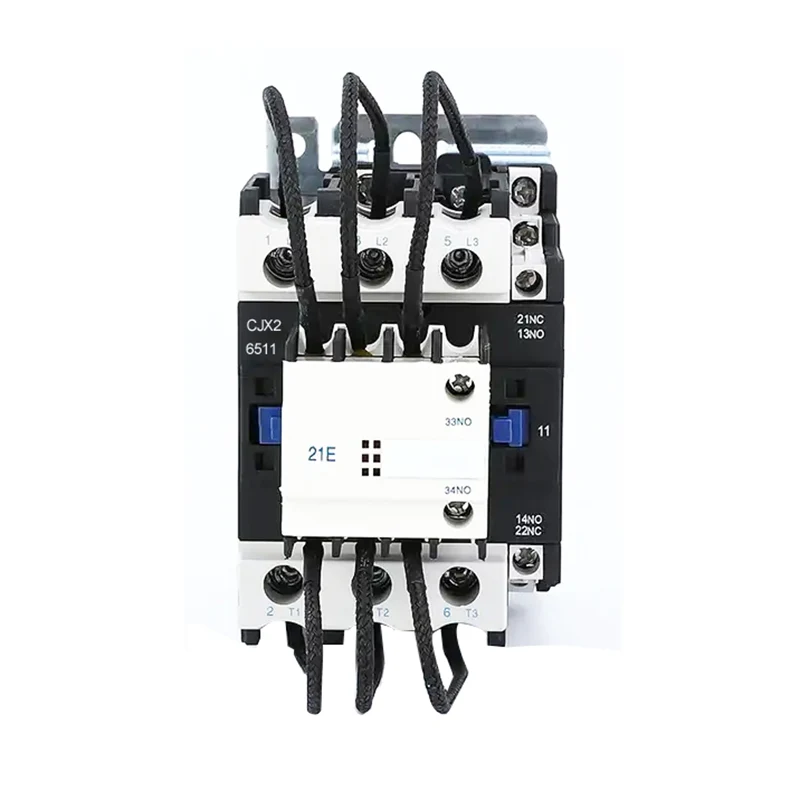

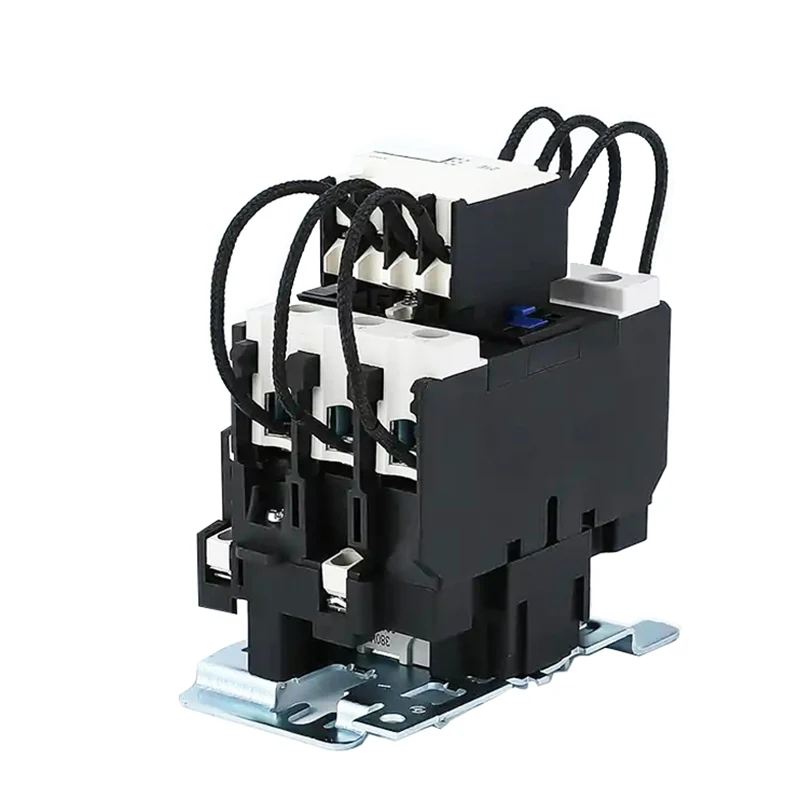

Vahelduvvoolu magnetiline kontaktor

AC -magnetilist kontaktorit kasutatakse LV -kondensaatori juhtimisseadme kasutamiseks või lülitamiseks LV reaktiivse toiteahela AC 50Hz või 60Hz, kuni 380 V. Antisurgeseadme korral võib see vähendada sulgemise mõju ja takistada ülekoormust kui purunemist.

Saada päring

Tootekirjeldus

Tüüp		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Hinnatud töövool (a)	AC3	9	12	18	25	32	40	50	65	80	95
Hinnatud töövool (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-faasiliste standardpoweri hinnangud Motors 50/60Hz Incategooria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimetatud soojusvool (A)		20	20	32	40	50	60	80	80	125	125
Elektrielu	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrielu	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehaaniline elu (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktide arv	3p+nr					3p+nc+nr
Kontaktide arv	3p+nc					3p+nc+nr

SCJ19 lülituskondensaatori tüüpi kontaktorit kasutatakse AC 50Hz või 60Hz energiavõrgus kuni 380 V, LV -kondensaatori juhtimisseadme kasutamiseks või vahetamiseks LV reaktiivallika vooluahelas. Antisurgeseadme korral võib see vähendada sulgemise mõju ja takistada ülekoormust kui purunemist.

Operatsiooni põhimõte

AC -magnetilise kontaktori tööpõhimõte põhineb elektromagnetilisel induktsioonil ja magnetilisel jõul. Kui mähis on pingestatud, meelitab genereeritud magnetväli raua südamikku ja sulgeb kontaktid, avades sellega vooluahela. Kui mähis desorgiseeritakse, magnetväli kaob, raua südamik lähtestab vedru toimingu all, kontakt on katki ja vooluring lahti ühendatakse. Sel viisil realiseerib vahelduvvoolu magnetiline kontaktor vahelduvvooluahela juhtimist.

Struktuur ja kompositsioon

AC -magnetiline kontaktor koosneb peamiselt järgmistest osadest:

Elektromagnetiline süsteem: sisaldab komponente nagu mähis, südamik ja armatuur, mis on magnetvälja ja magnetilise toimimise peamised osad.

Kontaktsüsteem: sisaldab peamist kontakti ja lisakontakti, mida kasutatakse vooluringi sisse ja välja lülitamiseks. Peamisi kontakte kasutatakse tavaliselt suuremate voolude kandmiseks, lisakontakte kasutatakse erinevate juhtimisfunktsioonide realiseerimiseks.

Kaare kustutamisseade: kasutatakse kaare kustutamiseks, kui kontakt on lahti ühendatud, takistades kaare kontakti kahjustamist.

Muud komponendid: näiteks vedrud, sulgud, korpused jne kasutatakse komponentide parandamiseks ja toetamiseks, et tagada kontaktori normaalne töö.

Struktuuriomadused

1.Kontaktor koguneb praeguse piiratud takistusega, suudab piirata sisselülitusvoolu lubatud väärtuse piires.

2.Kontaktor on otseselt kahekordse purunemise struktuuriga, toimiv mehhanism on paindlik, käsitsi hõlpsasti kontrollitav, kompaktne konstruktsioonikontaktide asendamiseks.

3. Kattega kaitstud terminaalne plokk, ohutu ja usaldusväärne.

4. Sellega saab paigaldada kruvid või 35/75mm standardrööpel.

Töö- ja paigaldamistingimused

(1) Ümbritseva temperatuur: -5 ℃- +40 ℃, ei tohiks keskmine temperatuur ületada +35 ℃ 24 tunni jooksul.

(2) Atmosfääritingimused: atmosfääri õhuniiskus alla 50%, kui +40 ℃. Ümbritseva õhuniiskus võib olla kõrgem madalam temperatuur. Niiskeimal kuul on keskmine madalaim temperatuur + 25 ℃ keskmiselt maksimaalse suhtelise õhuniiskusega 90%ja arvestades temperatuuri muutumist ja juhtub seetõttu, et produkt geeli pinnal.

(3) Paigaldamisel mitte kõrgem kui 2000 m kõrgus.

(4) Reostusklass: 3 klass

(5) paigaldusklass: III

(6) Paigaldamistingimus: Vertikaaltasapinna kinnituspind ja kalle ei ole rohkem kui ± 5 ° ning olulist mõju ja vibratsiooni, raputades seda kohta.

Peamised omadused

Usaldusväärne töö: vahelduvvoolu magnetiline kontaktor on valmistatud kvaliteetsetest materjalidest ja täiustatud tootmisprotsessist, millel on kõrge usaldusväärsus ja stabiilsus.

Pikk kasutusaega: kontaktsüsteem on valmistatud kulumiskindlatest materjalidest, mis taluvad suuri voolu- ja pingelakke, pikendades kasutusaega.

Lihtne hooldada: konstruktsioon on mõistlikult kujundatud, hõlpsasti lahti laskmine ja parandamine, vähendades hoolduskulusid.

Erinevad spetsifikatsioonid: erinevate kasutajate vajaduste rahuldamiseks on vahelduvvoolu magnetilisel kontaktoril mitmesuguseid spetsifikatsioone ja mudeleid, sealhulgas erinevad praegused tasemed, pingetasemed ja lisakontaktide konfiguratsioonid.
