6ka rikkevoolu kaitselüliti ülevoolukaitse RCBO

SONTUOEC on üks Hiina tarnijatest/tootjatest, kes on spetsialiseerunud erinevate väikeste elektriseadmete STRO1-40 RCBO tootmisele, täisnimi on ülevoolukaitsega jääkvoolukaitse. See on elektriohutusseade, mis ühendab endas ülekoormuskaitse, lühisekaitse ja lekkekaitse ning seda kasutatakse laialdaselt elamu-, äri- ja tööstuspiirkondade elektrisüsteemides, et tagada isiklik ohutus ja seadmete ohutu töö.STRO7-40 RCBO on oluline ülekoormuse-, lühise- ja lekkekaitsega elektriohutusseade. Mõistes selle tööpõhimõtet, omadusi, rakendusstsenaariume ning valiku- ja paigaldusmeetodeid, saate STRO7-40 RCBO-d paremini kasutada ja hooldada, et tagada elektrisüsteemide ohutu töö.

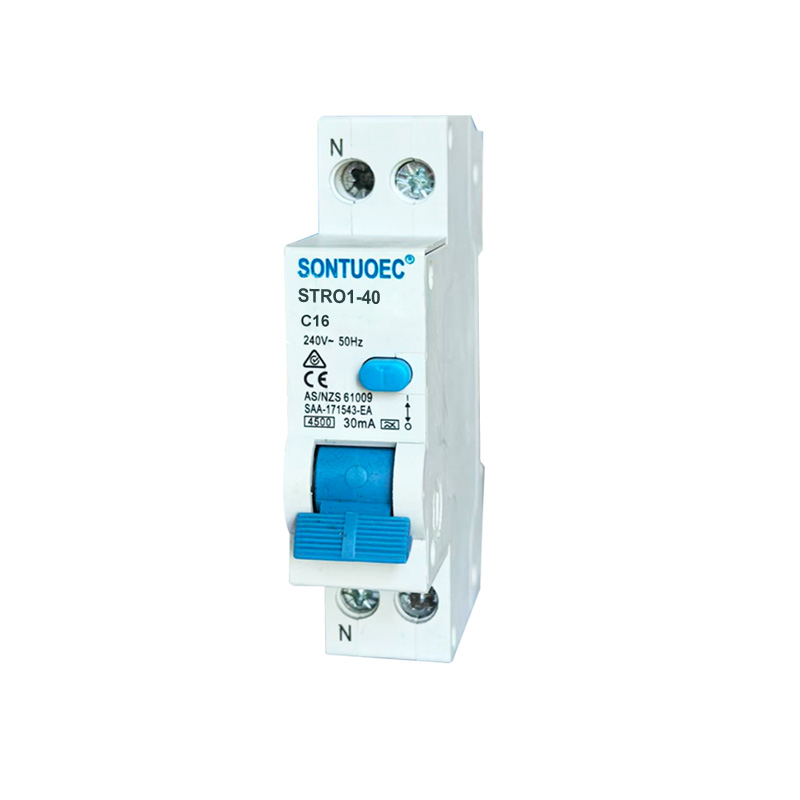

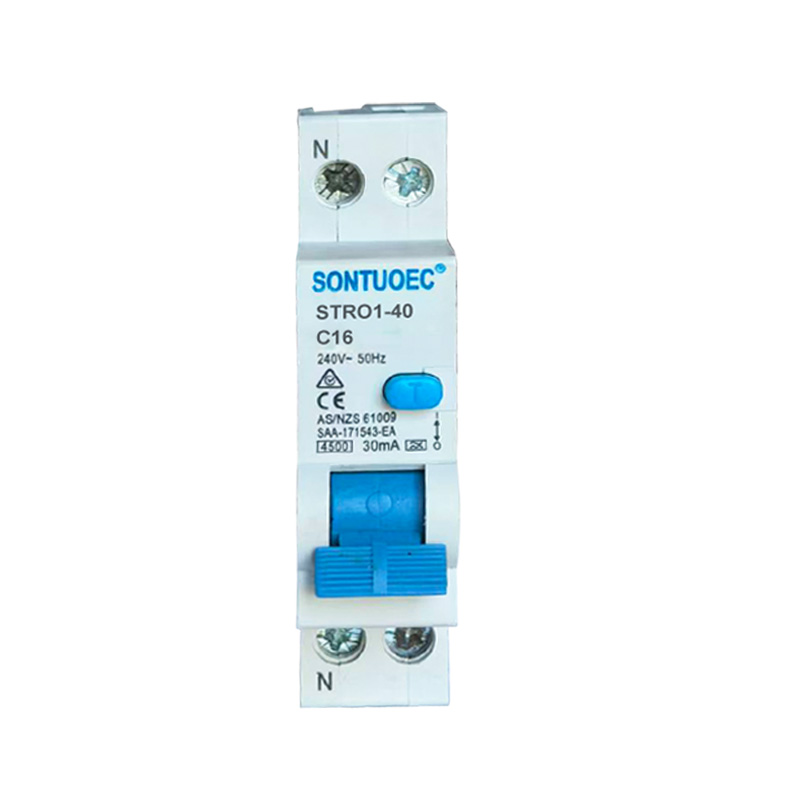

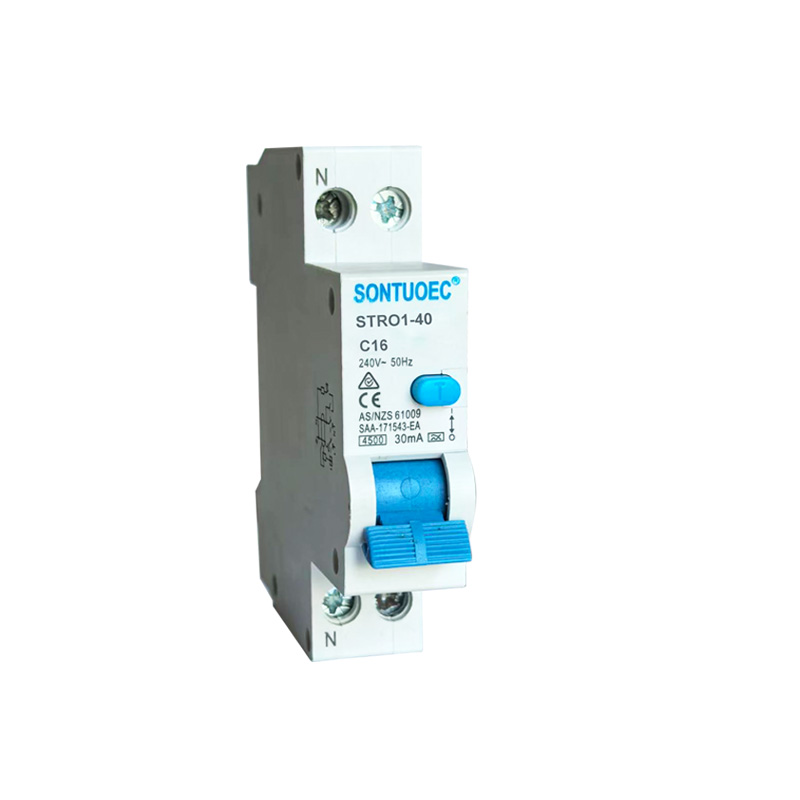

Mudel:STRO1-40

Saada päring

Tootekirjeldus

Tehnilised andmed:

Sandard			IEC/EN 61009-1
Elektriline	Tüüp (tuvastatud maanduslekke lainekuju)		Elektrooniline tüüp
funktsioonid	Nimivool In	A	A, AC
	poolakad	P	1P+N
	Nimipinge	V	AC 230
	Hinnatud vool:		6,10,16,20,25,32,40A
	Nimitundlikkus I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Isolatsioonipinge Ui	V	250
	Nimetatud jääkide tegemine ja	A	500
	purunemisvõime I△m	A	500
	Lühisvool I△c	A	45 006 000
	Nimisagedus	Hz	50/60
	Reostusaste		2
Mehaaniline	Elektriline eluiga	t	4000
funktsioonid	Mehaaniline eluiga	t	10000
	Kaitseaste		IP20
	Ümbritsev temperatuur	ºC	-25~+40
	(päeva keskmisel temperatuuril ≤35ºC)	ºC	-25~+40
	Säilitustemperatuur	ºC	-25~+70

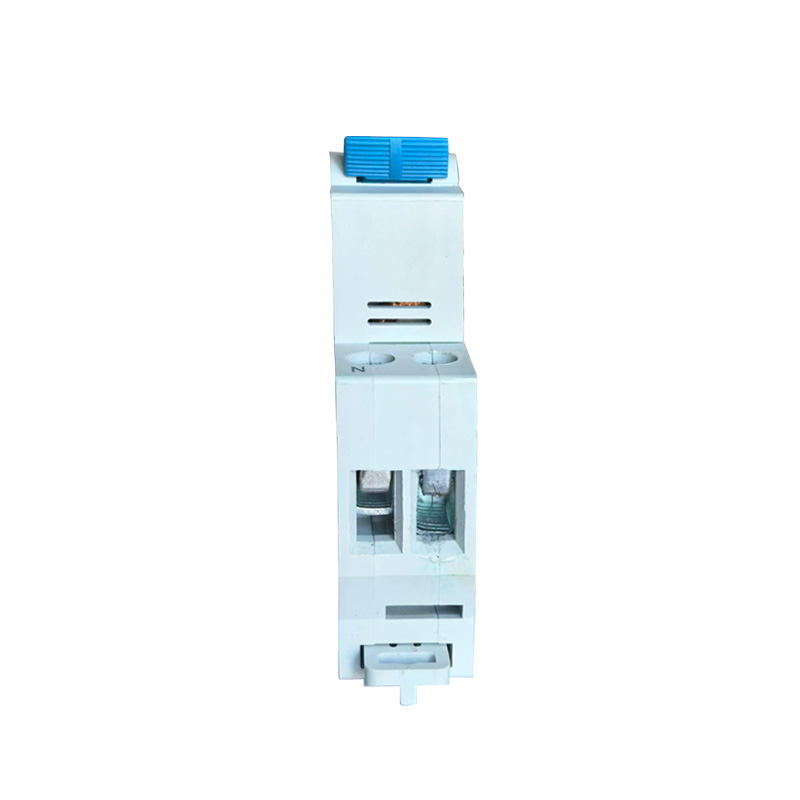

Paigaldamine	Terminali ühenduse tüüp		Kaabli/U-tüüpi siini/pin-tüüpi siini
	Klemmi suurus ülemine/alumine kaabli jaoks	mm2	25
	Klemmi suurus ülemine/alumine kaabli jaoks	AWG	18-5
	Ülemine/alumine terminali suurus siini jaoks	mm2	25
	Ülemine/alumine terminali suurus siini jaoks	AWG	18-3
	Paigaldamine		DIN-siinile EN 60715(35mm) kiire klambri abil
	Ühendus		Ülevalt ja alt

STRO1-40 RCBO põhifunktsioonid

Ülekoormuskaitse: kui voolutugevus vooluringis ületab STRO1-40 RCBO nimiväärtust, katkestab see vooluahela automaatselt määratud aja jooksul, et vältida vooluringi ja seadmete ülekuumenemist, vältides nii tulekahju ja kahjustusi.

Lühisekaitse: Kui vooluringis tekib lühis, katkestab STRO1-40 RCBO vooluahela kiiresti, et vältida lühisevoolu tõsist kahju vooluringile ja seadmetele.

Lekkekaitse: STRO1-40 RCBO suudab tuvastada vooluahelas jääkvoolu (st lekkevoolu). Kui rikkevool ületab seatud läve, katkestab STRO1-40 RCBO vooluringi väga lühikese aja jooksul, et vältida elektrilöögiga seotud õnnetusi ja tulekahjusid.

STRO1-40 RCBO tööpõhimõte

STRO1-40 RCBO sisaldab sisemist termomagnetilise väljalülituse detektorit (ülekoormuse ja lühise kaitseks) ja rikkevoolu detektorit (lekkekaitseks). Kui voolu- või rikkevool vooluringis on ebanormaalne, käivitab vastav kaitselüliti STRO7-40 RCBO väljalülitusmehhanismi, katkestades selle kiiresti vooluringi.

1. Thermal Magnetic Tripper: see kasutab väljalülituse käivitamiseks soojust ja magnetvälja, mis tekivad siis, kui vool läbib juhti. Kui vool on liiga kõrge, siis juht kuumeneb ja tekitab magnetvälja, mille tulemusena paindub termilise magnetvälja sees olev bimetall või tõmbab magneti enda poole raudsüdamiku, käivitades seega väljalülitusmehhanismi.

2. Jääkvoolu detektor: see kasutab nulljärjestuse voolutrafot, et tuvastada vooluahelas jääkvool. Kui rikkevool ületab seatud läve, saadab rikkevooluandur signaali väljalülitusmehhanismile vooluringi katkestamiseks.

STRO1-40 RCBO omadused

Multifunktsionaalne integratsioon: STRO1-40 RCBO integreerib ülekoormus-, lühise- ja lekkekaitsefunktsioonid, lihtsustades elektrisüsteemide projekteerimist ja paigaldamist.

Kõrge tundlikkus: STRO1-40 RCBO-d suudavad kiiresti tuvastada ja katkestada ebanormaalsed ja jääkvoolud vooluringis, pakkudes usaldusväärset kaitset.

Lihtne paigaldada ja hooldada: STRO1-40 RCBO-d on paigaldamise ja hoolduse hõlbustamiseks tavaliselt moduleeritud.

Kõrge ohutus: STRO1-40 RCBOd on rangelt testitud ja sertifitseeritud kõrge ohutuse ja töökindluse tagamiseks, et tagada elektrisüsteemide ohutu töö.

STRO1-40 RCBO rakendusstsenaariumid

STRO1-40 RCBO-sid kasutatakse laialdaselt elamu-, äri- ja tööstussektori elektrisüsteemides, eriti neis, mis nõuavad samaaegset ülekoormuse, lühise ja maanduslekke kaitset. Tavaliselt paigaldatakse need jaotuskarpidesse, jaotuskilpidesse või juhtkilpidesse, et kaitsta vooluahelaid ja seadmeid ebatavalisest voolust ja pingest põhjustatud kahjustuste eest ning vältida elektrilööke.
