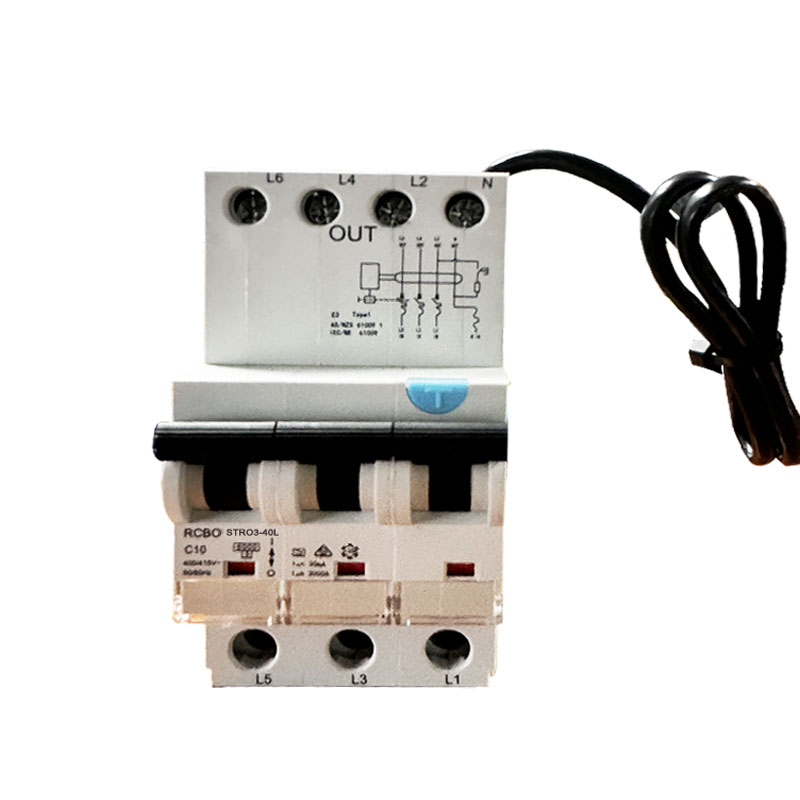

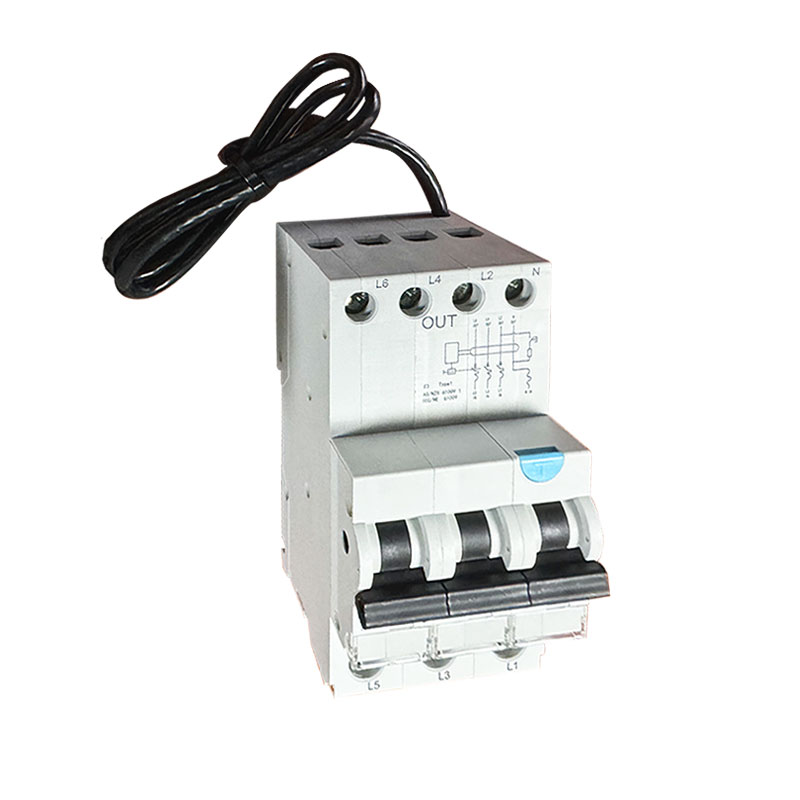

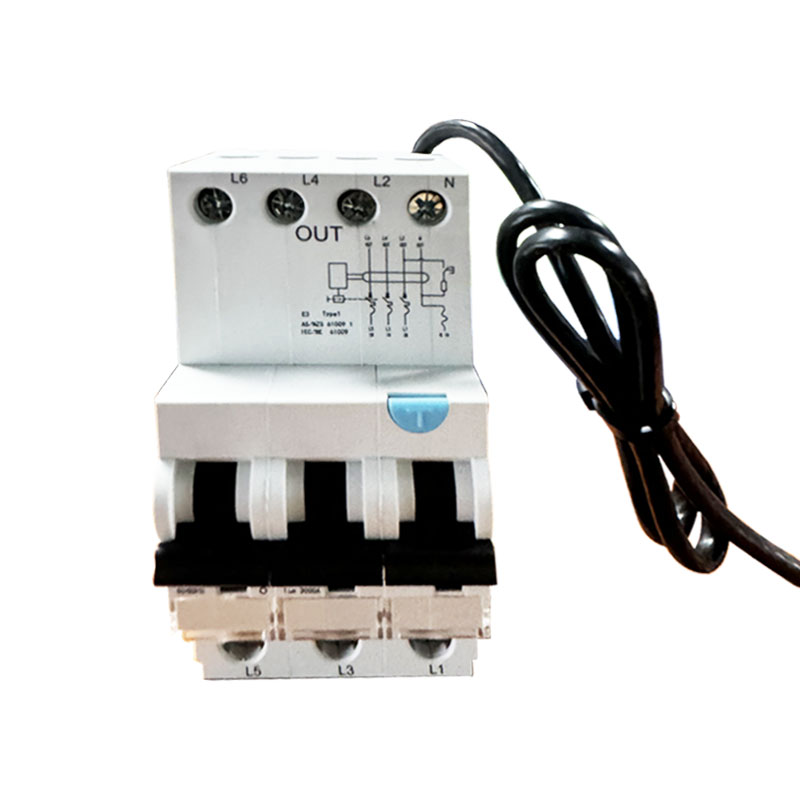

6ka 3p+N lekkekaitselüliti a (AC) tüüpi RCBO koos kaabliga

SONTUOEC on üks Hiina tarnijatest/tootjatest, kes on spetsialiseerunud erinevate väikeste elektriseadmete tootmisele 6ka 3P+N Leakage Circuit Breaker a (AC) Type RCBO with Cable, mida kasutatakse peamiselt vahelduvvoolu 50Hz (60Hz), nimipinge 110/220V, 120A/240A madalpinge jaotusvooluga 40A. RCBO STRO3-40L on võrdne funktsiooniga MCB+RCD; Seda kasutatakse elektrilöögi kaitseks ja inimeste kaudse kontakti kaitseks, elektriseadmete kaitseks, kui inimkeha puudutab elektrit või elektrivõrgu lekkevool ületab ettenähtud väärtust, ning kaitseks ülekoormuse ja lühise eest.

Mudel:STRO3-40L

Saada päring

Tootekirjeldus

Tehnilised andmed:

Sandard

IEC/EN61009-1

Elektrilised omadused

Tüüp (laine tuvastatud lekke vorm)

Elektromagnetiline tüüp

Nimivool In

A, AC

poolakad

(1P+N)

Nimipinge

110/220,120V

Hinnatud vool:

6,10,16,20,25,32,40A

Nimitundlikkus I△n

0,01, 0,03, 0,1

Isolatsioonipinge Ui

500

Nimetatud jääkide tegemine ja

500

purunemisvõime I△m

Lühisvool I△c

6000

SCPD kaitse

6000, 10000A

BitmapBitmapBitmapBitmap

Nimisagedus

50/60

Reostusaste

Mehaanilised omadused

Elektriline elu

4000

Mehaaniline eluiga

4000

Kaitseaste

IP20

Ümbritsev temperatuur

ºC

-5 ~ + 40 (erirakendus, vt temperatuuri kompensatsiooni korrigeerimine)

(päeva keskmisel temperatuuril ≤35ºC)

Säilitustemperatuur

ºC

-25~+70

Paigaldamine

Terminal ühenduse tüüp

Kaabel/U-tüüp siini/pin-tüüpi siini

Klemmi suurus ülemine/alumine kaabli jaoks

mm²

AWG

18-5

Klemmi suurus ülemine/alumine jaoks siini

mm²

AWG

18-5

Pingutusmoment

N^*m

In-lbs

Paigaldamine

Sees DIN-liistud EN 60715(35mm)kiirklambri abil

Ühendus

Alates ülevalt ja alt

Peamised omadused ja funktsioonid

Jääkvoolukaitse: kui vooluahela rikkevool (st lekkevool) saavutab eelseadistatud väärtuse, suudab RCBO kiiresti vooluahela katkestada, vältides sellega elektrilöögiga seotud õnnetusi ja elektripõlenguid.

Ülekoormuskaitse: kui voolutugevus vooluringis ületab RCBO nimivoolu, suudab see kindlaksmääratud aja jooksul vooluahela välja lülitada, vältides nii vooluringi kahjustamist või ülekoormusest põhjustatud tuleõnnetusi.

Lühisekaitse: Kui vooluringis tekib lühis, saab RCBO kiiresti tegutseda, et katkestada lühisvool ning kaitsta vooluahela ja seadmete ohutust.

B-tüüpi vabastusomadused: Nagu eespool mainitud, on B-tüüpi RCBO-d eriti sobivad koormustele, mis ei ole tundlikud hetkeliste ülekoormuste suhtes, kuid on tundlikud pikaajaliste ülekoormuste suhtes.

Rakenduse stsenaariumid

6ka 3p+N lekkekaitselüliteid a (AC) tüüpi RCBO koos kaabliga kasutatakse laialdaselt kohtades, kus on vaja mitmesuguseid vooluahela kaitsefunktsioone, eriti nendes vooluahelates, mis kasutavad koormusi, mille ülekoormusomaduste suhtes kehtivad erinõuded. Näide:

Elu- ja ärihooned: kasutatakse valgustusahelate, pistikupesade ahelate jms kaitsmiseks, et tagada isiklik ohutus ja seadmete ohutus.

Tööstuslikud kohad: erinevate tööstusseadmete, nagu takistussoojendid, hõõglambid jms kaitseks, et vältida ülekoormusest või lekkest põhjustatud seadmekahjustusi või tuleõnnetusi.

Põllumajandus ja aiandus: kasutatakse põllumajandusseadmete, näiteks kasvuhoonete, niisutussüsteemide jms kaitsmiseks, et tagada seadmete normaalne töö ja personali ohutus.

Ettevaatusabinõud ja hooldus

Nimivoolu õige valik: 6ka 3p+N lekkekaitselüliti a (AC) tüüpi RCBO koos kaabliga valimisel tuleks sobiv nimivoolu väärtus valida nimivoolu ja koormuse omaduste põhjal.

Perioodiline ülevaatus ja hooldus: kontrollige ja hooldage perioodiliselt RCBO-d, et tagada selle töökindel töö, turvaline juhtmestik ning kahjustuste või korrosioonivaba.

Vältige valesid toiminguid: paigaldamisel ja kasutamisel tuleb vältida RCBO paigaldamist keskkonda, mis on vastuvõtlik häiretele, et vältida selle vale töötamist.

Rikete õigeaegne käsitlemine: kui RCBO ebaõnnestub või töötab, tuleks põhjus tuvastada ja tõrkeotsing tuleks teha õigeaegselt, et tagada vooluringi ohutu töö.
