Termorelee tööpõhimõte ja valiku ettevaatusabinõud

Termoreleedon releeperekonna oluline liige, mida kasutatakse sageli tootmises ja millel on oluline tähtsus.

Termoreleede tööpõhimõte

Soojusrelees olev kütteelement, mis toodab soojust, tuleb ühendada mootoriahelaga järjestikku. See võimaldab termoreleel otse tuvastada mootori ülekoormusvoolusid. Termorelee andurelement on tavaliselt bimetallriba. Bimetallriba on komposiit kahest erineva joonpaisumisteguriga metalllehest, mis on mehaaniliselt kokku pressitud. Suurema paisumisteguriga kihti nimetatakse aktiivseks kihiks, väiksema paisumisteguriga kihti aga passiivseks kihiks. Kuumutamisel paisub bimetallriba lineaarselt. Kahe metallikihi erinevate lineaarsete paisumistegurite ja nende tiheda kontakti tõttu paindub bimetallriba passiivse kihi poole. Selle painutamise tekitatud mehaaniline jõud paneb kontaktid tööle.

Termorelee lahkamine

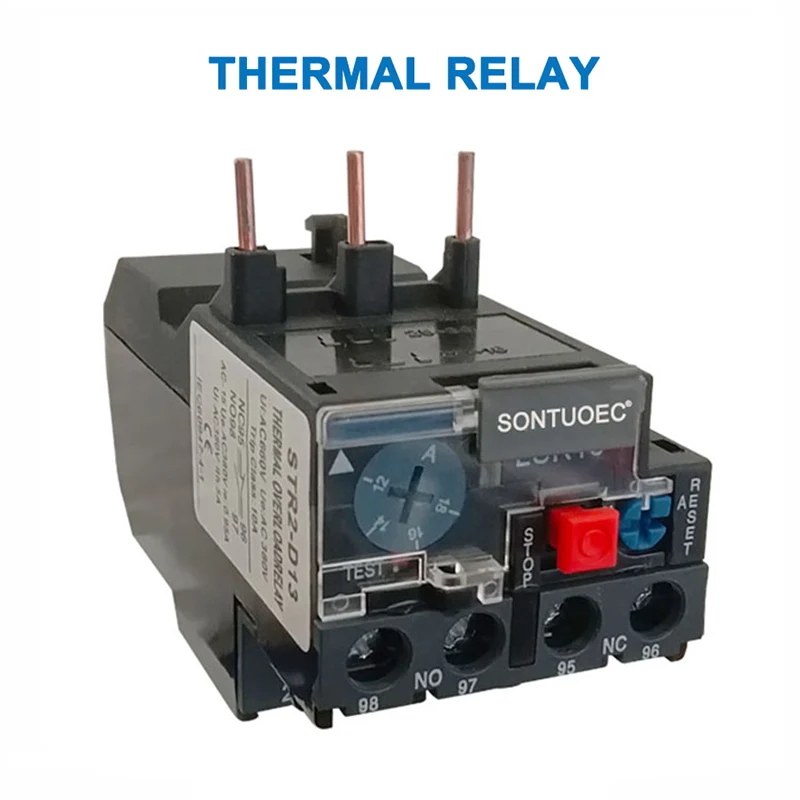

Atermoreleekoosneb kütteelemendist, bimetallribast, kontaktidest ning ülekande- ja reguleerimismehhanismist. Kütteelement on madala takistusega takisti traat, mis on ühendatud kaitstud mootori põhiahelaga järjestikku. Bimetallriba moodustatakse kahe erineva soojuspaisumisteguriga metalllehe kokkupressimisel. Kui mootor on ülekoormatud, ületab kütteelemendi läbiv vool seatud voolu, mistõttu bimetallriba paindub kuumuse mõjul ülespoole, eraldub plaadist ja avab tavaliselt suletud kontakti. Kuna tavaliselt suletud kontakt on ühendatud mootori juhtahelaga, vabastab selle avamine ühendatud kontaktori mähise pingest, avades seeläbi kontaktori põhikontaktid ja vabastades mootori peavooluringi, tagades seega ülekoormuskaitse.

Termorelee funktsioon

Seda kasutatakse peamiselt asünkroonsete mootorite ülekoormuskaitse tagamiseks. Selle tööpõhimõte seisneb selles, et kui ülekoormusvool läbib termoelementi, siis bimetallriba kuumeneb ja paindub, surudes täiturmehhanismi ja käivitades kontakte, ühendades seeläbi lahti mootori juhtimisahela ja lülitades mootori välja, tagades seega ülekoormuskaitse. Kuna soojusülekanne bimetallribalt painutusprotsessi ajal võtab kaua aega, ei saa termoreleed lühisekaitseks kasutada; neid saab kasutada ainult ülekoormuskaitse termoreleede ülekoormuskaitsena.

Termorelee eesmärk

Termoreleed akasutatakse peamiselt vooluahela ülekoormuskaitseks.

 Nende tööpõhimõte seisneb selles, et kui ülekoormusvool läbib termoelementi, siis bimetallriba kuumeneb ja paindub, surudes täiturmehhanismi ja käivitades kontakte, lahutades seeläbi vooluringi ja peatades koormuse, tagades seega ülekoormuskaitse. Kuna bimetallriba soojusülekanne selle painutusprotsessi ajal võtab kaua aega, ei saa termoreleed kasutada lühisekaitseks, vaid ainult ülekoormuskaitseks.

Ettevaatusabinõud termoreleede valimisel
